从功能上划分，UEFI驱动可以分为以下类别：

1. 符合UEFI驱动模型的驱动，包括总线驱动、设备驱动和混合驱动，一般用来驱动对应的硬件设备
2. 服务性驱动，这类驱动不管理任何设备，一般用来产生Protocol
3. 初始化驱动，不产生任何句柄，也不增加任何Protocol到系统数据库，主要用来进行一些初始化操作，操作完就会从系统内存中卸载
4. 根桥型驱动，用来初始化平台上的根桥控制器，并产生一个设备地址Protocol，以及访问总线设备的Protocol，一般通过总线驱动访问设备。

在UEFI模块中驱动有两种类型：DXE_DRIVER 和 UEFI DRIVER，

驱动程序包含有硬件设备的信息，有了这些信息计算机就可以和设备进行通信，一个完整的驱动框架至少要完成以下任务：

1. 找到支持的硬件设备
2. 安装驱动到此硬件设备
3. 从硬件设备卸载驱动

UEFI驱动模型的核心是通过EFI Driver Binding Protocol管理驱动程序，一个完整的驱动程序包含两个核心部分：EFI Driver Binding Protocol以及驱动服务本身。作为一个用户友好的驱动程序，通常它还要包括一个EFI Component Name Protocol。

首先来看UEFI驱动模型是如何管理驱动的。在UEFI驱动的入口函数函数中，安装EFI Driver Binding Protocol（EDBP）到某个Handle（大部分是自身，即ImageHandle）,这个EBDP实例会常驻内存，用于驱动的安装和卸载。使用EBDP使得我们可以多次操作（查找设备、安装卸载）驱动。其代码原型为：

（1）Supported函数

 Supported函数用于检查一个设备控制器是否支持该驱动。其函数原型为：

（2）Start函数

 Start函数用来将驱动安装到设备上并启动硬件设备，在函数中最重要的事情是调用InstallProtocolInterface()或者InstallMutipleProtocolInterface()在ControllerHandle上安装驱动protocol，其函数原型为：

（3）Stop函数

 Stop函数用于停止硬件设备并卸载驱动（调用UninstallProtocolInterface()或UninstallMultipleProtocolInterfaces()从ControllerHandle卸载驱动协议）。其代码原型为：

UEFI驱动程序框架：

 加载驱动的整体过程为：首先在Shell中使用命令load将驱动文件加载到内存，加载后UEFI会调用gBS->StartImage()执行DriverImage的入口函数，在入口函数里面，Driver Binding被加载到Handle上（Driver Image handle或者其它的Controller handle）,然后UEFI会遍历所有的控制器，为每个控制器调用CoreConnectSingleController中会调用EDBP的Supported函数测试驱动是否支持该控制器，如果支持，则调用Start（）安装驱动。

UEFI驱动加载后，会枚举设备，然后调用UEFI Driver Binding Protocol（EFI_DRIVER_BINGDING_PROTOCOL） 的support()函数，用来判断驱动是否支持枚举的这个Controllerhandle,如果支持就调用EFI_DRIVER_BINGDING_PROTOCOL的Start()函数，这个函数申请内存资源和初始化内部变量，安装需要的Protocol和初始化硬件。

通常驱动都还有一个可打印的名字，便于向用户显示驱动的信息。这个可打印名字是由EFI Component Name Protocol (ECNP)或EFI Component Name2 Protocol (ECN2P)提供的，这两个不是驱动必需的Protocol，但建议驱动开发者提供这个protocol，其函数原型为

驱动可以分为两部分，一部分是硬件相关的部分，这部分是驱动的内容，用于硬件设备，为用户提供服务，以协议的形式，如DiskIO、BlockIo；另一部分是驱动的框架部分，需要实现Driver Binding Protocol，主要是三个接口（Supported、Start和Stop），这部分用于实现框架部分。

以AC97为例来介绍驱动的编写：

驱动的硬件部分主要是驱动的内容，定义PROTOCOL，提供PROTOCOL中定义的服务函数的原型、PROTOCOL的私有数据结构体、PROTOCOL的服务函数的实现

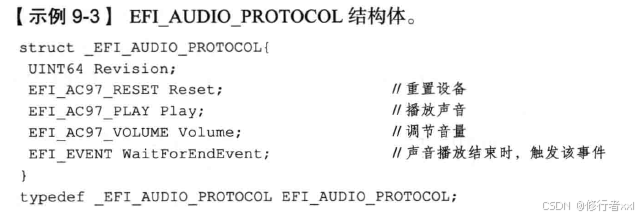

audio.h 定义EFI_AUDIO_ROTOCOL相关结构体，

定义EFI_AUDIO_PROTOCOL的GUID，

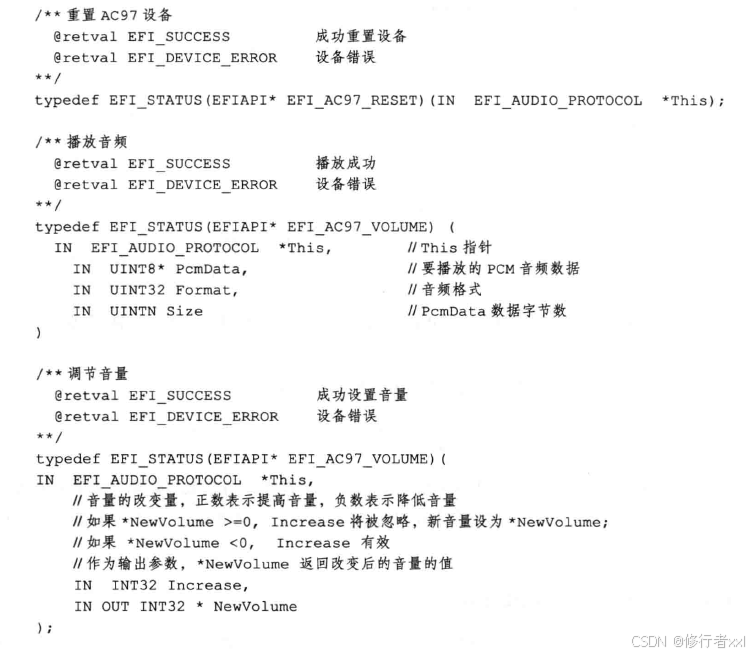

定义protocol提供的服务的函数原型，其中包括Reset、Play、Volume

在accdriver.c中，定义 用于标识音频播放的上下文的数据结构，一般命名为X_PRIVATE_DATA。在上下文中，要包含一个驱动实例，以及其他的设备相关信息。具体到EFI_AUDIO_PROTOCOL，在上下文中要包含EFI_AUDIO_PROTOCOL实例、设备的EFI_PCI_IO_PROTOCOL实例和BufferDescriptor：

定义一个私有数据结构体，用来存储PROTOCOL的私有数据，通过建立私有数据的结构，并将This指针包含其中，所有的接口函数都可以通过This指针发现私有数据的内存位置，从而获得需要共享的私有数据。

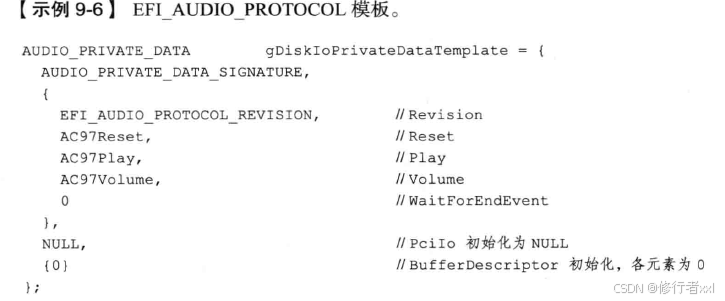

定义一个EFI_AUDIO_PROTOCOL模板，这个模板用于初始化EFI_AUDIO_PROTOCOL实例：

定义AUDIO_PRIVATE_DATA_FROM_THIS宏，用于根据This指针找到设备上下文

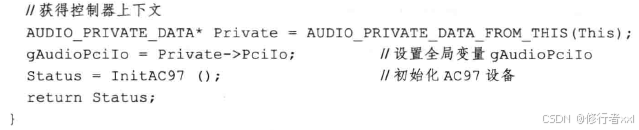

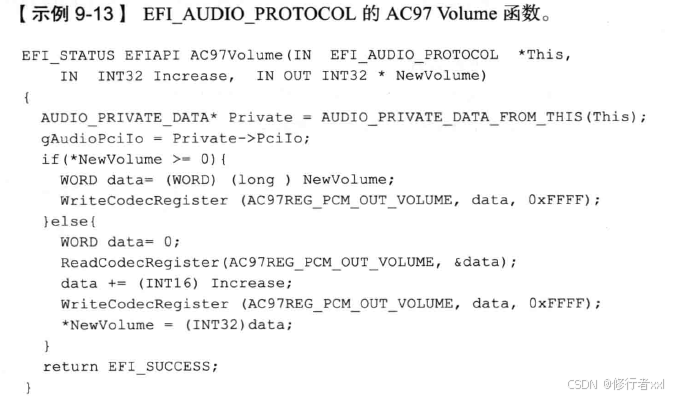

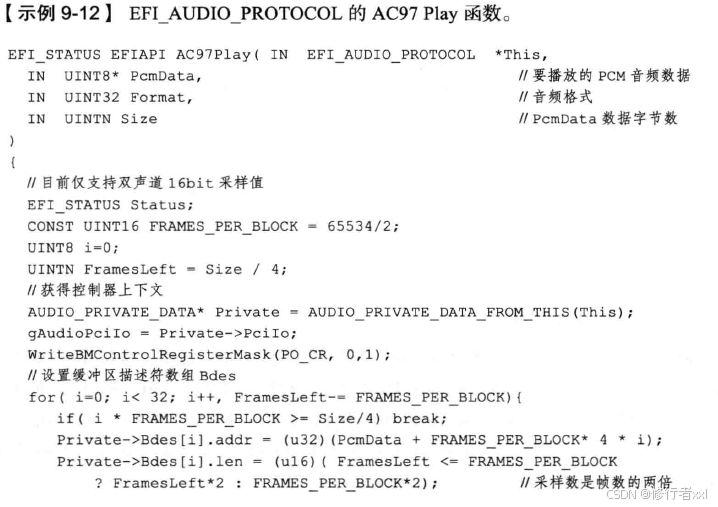

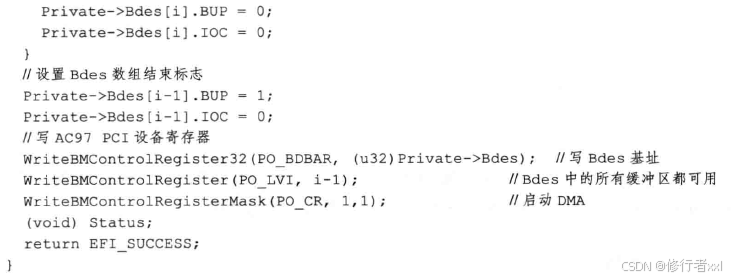

 下面实现EFI_AUDIO_PROTOCOL中定义的三个服务，每个成员函数（服务）的第一个参数是This指针，在函数里面根据This指针获得上下文Private，然后根据上下文执行相应操作。





 驱动的框架部分主要完成三个功能：

1. 实现EFI_DRIVER_BINDING_PROTOCOL（EDBP）
2. 实现Component Name Protocol 和 Component Name2 Protocol
3. 在模块的初始化函数中安装EDBP、ECNP和ECN2P

（1）实现EFI_DRIVER_BINDING_PROTOCOL（EDBP）

 关键是实现EDBP的三个服务：Surpported、Start和Stop。

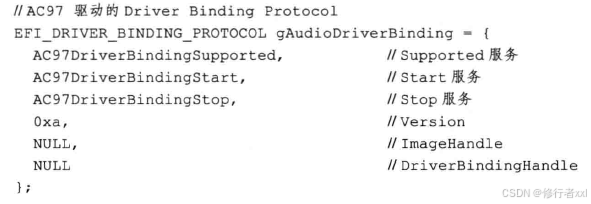

首先产生一个EDBP实例并初始化：

 然后实现三个核心服务（Supported、Start和Stop）

实现Supported服务

函数AC97DriverBindingSupported实现了Supported服务，当检测的设备是AC97控制器时，返回EFI_SUCCESS，否则返回错误代码。其处理流程为：

        判断Controller是否有EFI_PCI_IO_PROTOCOL，若没有，则返回错误

        读取PCI配置空间，根据配置空间的ClassCode判断设备是否是AC97驱动器

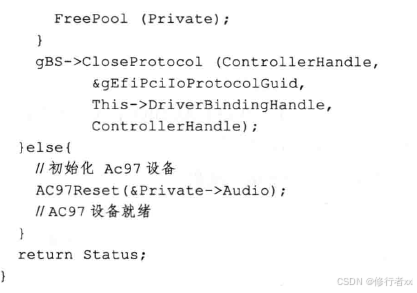

实现Start服务

 AC97DriverBindingStart实现了Start服务，其功能是启动AC97设备并安装EFI_AUDIO_PROTOCOL。启动过程包括三个部分：

        打开EFI_PCI_IO_PROTOCOL

        为AC97控制器上下文分配内存

        在ControllerHandle上安装AC97驱动Protocol，即EFI_AUDIO_PROTOCOL

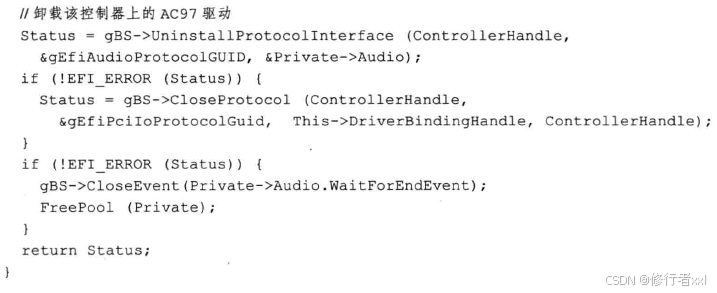

实现Stop服务

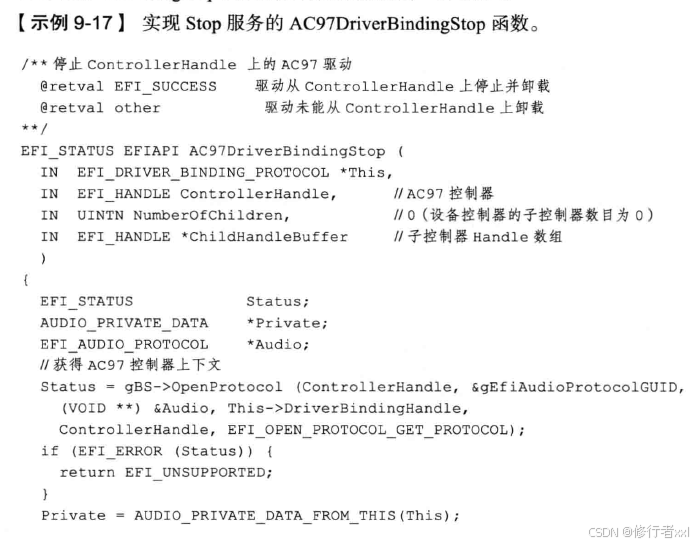

 AC97DriverBindingStop函数实现了Stop服务，同Start函数相对应，其主要过程包括三部分：

        关闭设备控制器上的PCI IO Protocol

        卸载ControllerHandle上的Audio IO Protocol

        释放资源

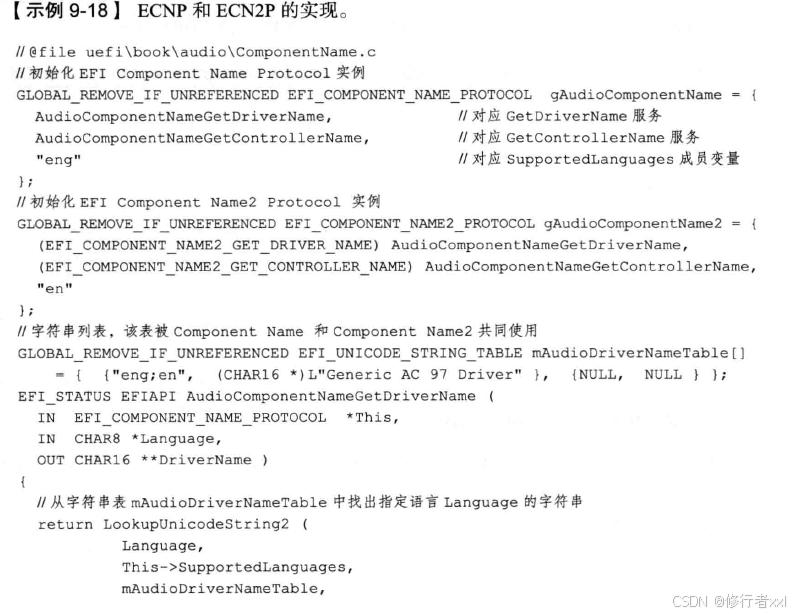

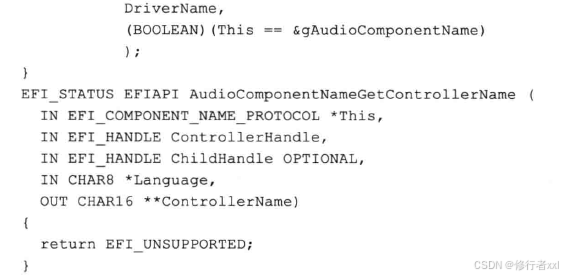

（2）实现ECNP和ECN2P

作为一个完整的、对用户友好的驱动程序，我们还要提供ECNP和ECN2P

（3）安装EDBP、ENCP和EN2CP

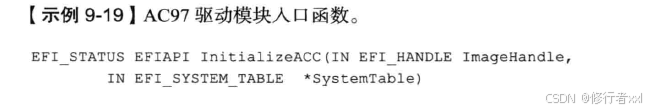

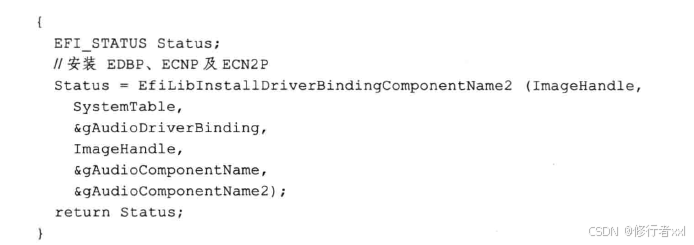

最后要在模块的入口函数内安装EDBP、ENCP和ECN2P这三个Protocol



EfiLibInstallDriverBindingComponentName2是UefiLib提供的用于安装Driver Binding Protocol、Component Name Protocol 及 Component Name2 Protocol的函数

然后编写AC97驱动的工程文件
