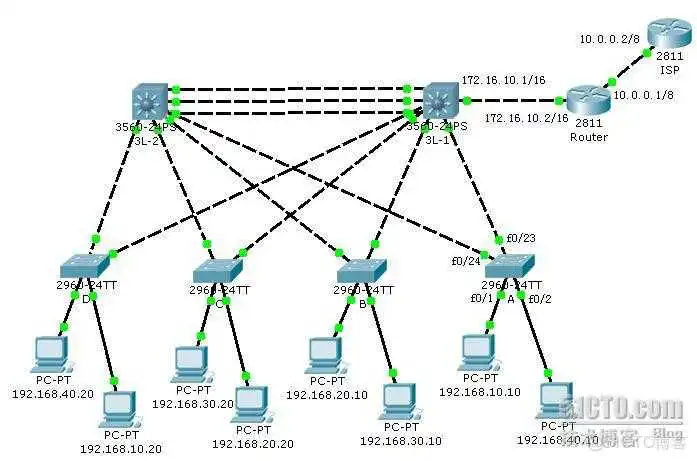

试验拓扑
试验环境：PacketTracer 5.0
试验要求：
1.两个三层交换机用两条一台链路组成以太网通道，提高带宽。
2.在网络中配置VTP，统一管理VLAN，<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />3L-1为整个VTP域中的Server，其他交换机为Cline，域名为vtpdomain,密码为123。
3.网络中4个vlan，分别为vlan10，vlan20，vlan30，vlan40，开启STP防止广播风暴，3L-1为vlan20，vlan20的根网桥，3L-2为vlan30，vlan40的根网桥。
4.在三层交换机上开启路由功能，实现个vlan间的互通。
5.使用RIP协议实现内网个网络与ISP之间的通信。
端口及IP规划：
试验步骤：
1.首先开启两台三层交换机上的路由功能以及配置以太网通道
3L-2配置同3L-1

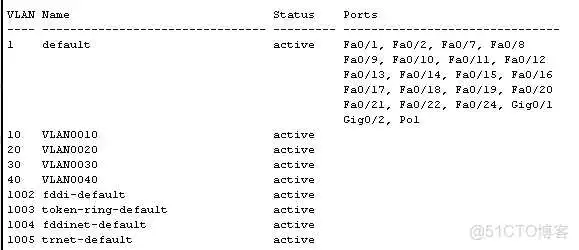

2.配置VTP，并且在3L-1上创建4个VLAN
交换机A、B、C、D把F0/23 – 24配成TRUNK其他配置同3L-2。
3.开启STP
4.配置根网桥
5.在三层交换机上为每个vlan配置网关，实现个vlan间的通信
现在个vlan间已经可以正常通信了

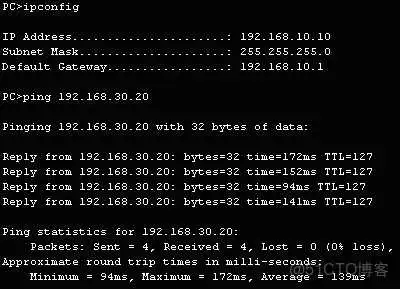

测试在192.168.10.10上ping192.168.30.20
6.在路由端口上配置IP并开启端口
7.配置RIP实现内网与外网的通信

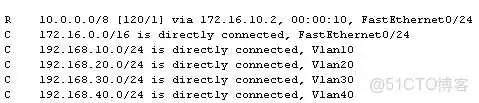

Router#show ip route
I SP#show ip route

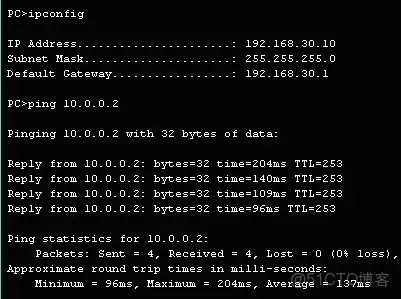

测试内部PC与ISP的通信
全部都用RIP比较省事，有不足之处希望大家多多纠正~~~
