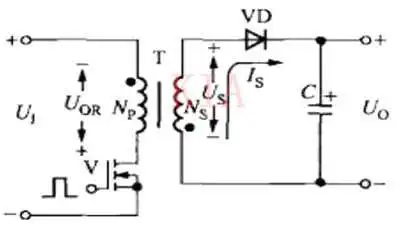

电路结构：
Ui是直流输入电压，Uo为直流输出变压，T为高频变压器，Np为一次绕组，Ns为二次绕组，V为功率开关管MOSFET，VD为输出二极管，C为输出滤波电容。
工作原理：
a) 功率开关管导通时储存能量

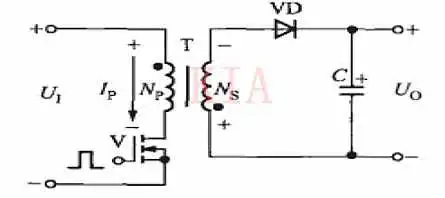

在PWM信号的正半周时V导通，一次侧有电流Ip流过，将能量储存在一次绕组中。此时二次绕组的输出电压极性是上端为负，下端为正，使VD截止，没有输出。
b) 功率开关管关断时传输能量
在PWM信号的负半周时V截止，一次侧没有电流流过，根据电磁感应的原理，此时在一次绕组上会产生感应电压Uor，使二次绕组产生电压Us，其极性上端为正，下端为负，因此VD导通，经电容C整流滤波后获得输出电压。
由于开关频率很高，输出电压基本维持恒定，实现稳压目的。
注意事项：
反射式DC/DC变换器不能在输出整流二极管与滤波电容之间串联低频滤波电感（小磁珠电感除外，其电感仅为几个微亨，是专门抑制高频干扰的），否则将无法正常工作。
二、正激式直流开关电源

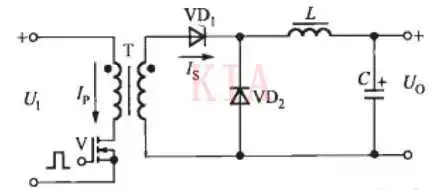

电路结构：
Ui是直流输入电压，Uo为直流输出变压，T为高频变压器，V为功率开关管MOSFET，VD1为输出整流二极管，VD2为续流二极管，L为具有储能作用的滤波电感，C为输出滤波电容。
工作原理：

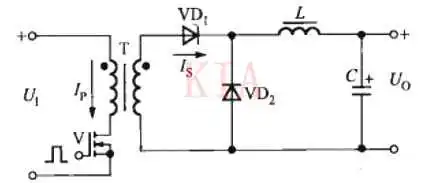

a) 功率开关管导通时，能量传递至次级
在PWM信号的正半周时V导通，一次侧有电流Ip流过，能量传递至次级。次级二极管VD1导通，有电流Is流过。此时除向负载供电外，还有一部分电能储存在L和C中，VD2此时是截止状态。
b) 功率开关管关断时，电感能量放出维持负载供电
在PWM信号的负半周时V截止，二极管VD1截止，VD2导通，储存在电感L中的电能经过由VD2构成的回路向给电容充电，电容给负载供电，达到维持输出电压不变的效果。
注意事项：
正激式变换器必须在输出整流二极管与滤波电容之间串联滤波电感，该滤波电感还起到储能作用。
