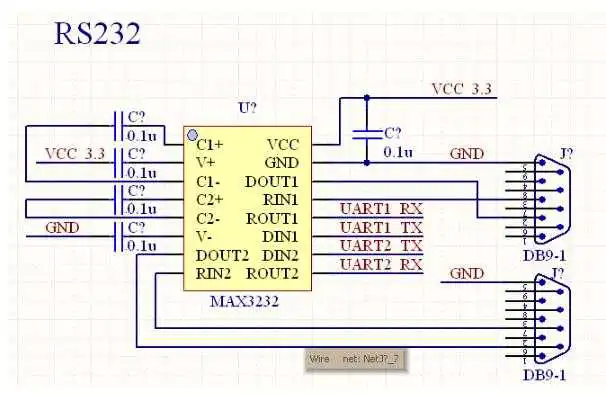

max3232原理图（max3222典型电路）



　　max3232采用专有低压差发送器输出级，利用双电荷泵在3.0V至5.5V电源供电时能够实现真正的RS-232性能，器件仅需四个0.1uF的外部小尺寸电荷泵电容。max3232确保在120kbps数据速率，同时保持RS-232输出电平。

　　max3232具有二路接收器和二路驱动器，提供1uA关断模式，有效降低功效并延迟便携式产品的电池使用寿命。关断模式下，接收器保持有效状态，对外部设备进行监测，仅消耗1uA电源电流，max3232的引脚、封装和功能分别与工业标准MAX242和MAX232兼容。即使工作在高数据速率下，max3232仍然能保持RS-232标准要求的正负5.0V最小发送器输出电压。

　　MAX3232、MAX3222等收发器是采用专有的低压差发送器输出级，利用双电荷泵在3.0V至5.5V电源供电时能够实现真正的RS-232性能，max3232供电电压5v或3.3V，耗电0.3mA，外接4个0.1uF电容。

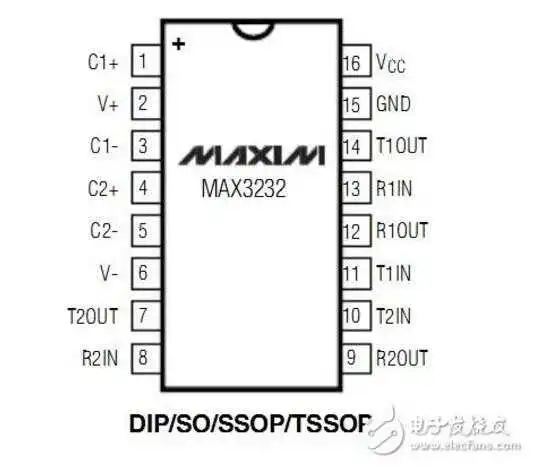

　　max3232引脚图

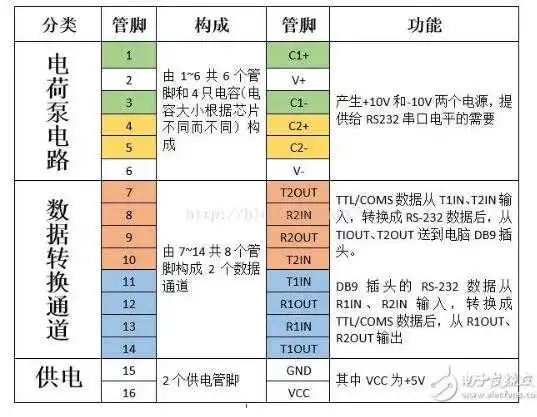

　　max3232引脚功能图

　　只要输入电压在3.0V至5.5V范围以内，即可提供+5.5V（倍压电荷泵）和—5.5V（反相电荷泵）输出电压，电荷泵工作在非连续模式，一旦输出电压低于5.5V，将开启电荷泵；输出电压超过5.5V，即可关闭电荷泵，每个电荷泵需要一个飞容器和一个储能电容，产生V+和V-的电压。

　　max3232在最差工作条件下能够保证120kbps的数据速率。通常情况下，能够工作于235kbps数据速率，发送器可并联驱动多个接收器和鼠标。

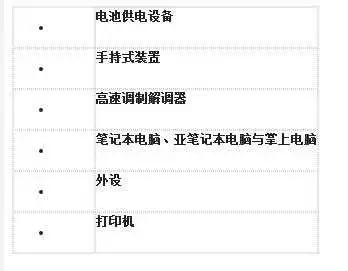

　　1、对于空间受限的应用

　　MAX3228E/MAX3229E：±15kV ESD保护，+2.5V至+5.5V、RS-232收发器，UCSP封装

　　2、对于低电压或数据电缆应用

　　MAX3380E/MAX3381E：+2.35V至+5.5V、1µA，2Tx/2Rx、RS-232收发器，带有±15kV ESD保护的I/O和逻辑引脚
