本文深入探讨了C类功率放大器的工作原理，并将其与A类和B类放大器进行了比较。

多年来，为了满足不同应用的需求，已经开发了多种功率放大器拓扑结构。其中一些放大器类别，是根据其导通角(θc)来定义的。在A类放大器中，晶体管始终处于导通状态，因此导通角为360度。而在B类放大器中，晶体管仅在信号周期的一半时间内导通，导通角为180度。

我们了解到，通过减小导通角，我们可以将效率从A类的50%提高到B类的78.5%。但如果进一步减小导通角，效率会发生什么变化呢？

导通角小于180度的功率放大器被称为C类放大器。本文将详细分析C类放大器的工作原理，并探讨导通角减小对功率放大器各种性能参数的影响。最后，我们将通过经典的综合分析来比较A类、B类和C类放大器的性能。

C类放大器中的电流和电压波形

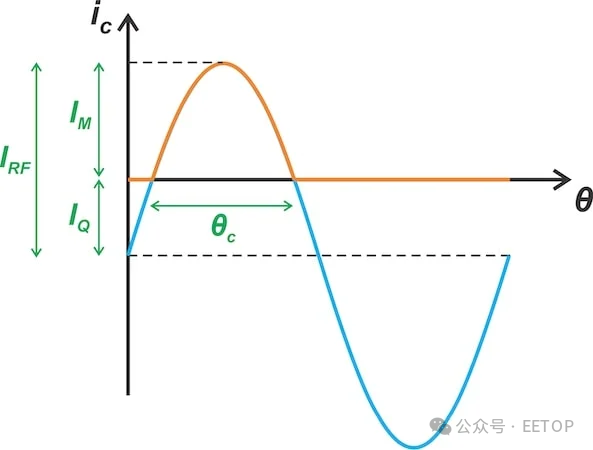

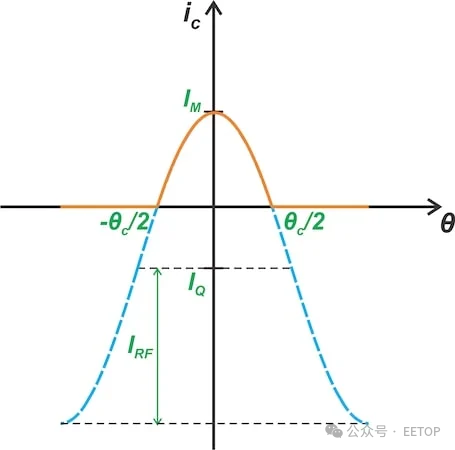

在C类放大器中，晶体管在输入周期中导通的时间少于一半。受到窄脉冲的刺激，晶体管在输出端产生一个短暂的电流脉冲。图1中的橙色曲线展示了C类放大器在导通角θc下的一个周期内的集电极电流。

图1 具有导通角 θc 类级的电流波形

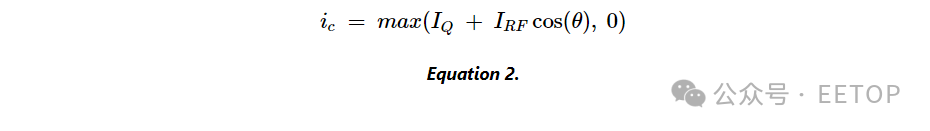

从图中可以看到，当晶体管处于激活状态时，输出电流是正弦波的一部分，当晶体管截止时，输出电流为零。完整的正弦波（图中蓝色曲线）具有负偏移I_Q和幅度I_RF。这里的DC偏移I_Q类似于线性放大器中的偏置电流，但在C类放大器中是负的。因此，输出电流可以用以下表达式描述：

通过改变I_Q，我们还可以产生A类和B类放大器的波形。例如，当I_Q=0时，导通角为180度（B类）。因此，我们可以使用上述波形来考察所有三种放大器类别（A类、B类和C类）的性能。

图2比较了接近完美的A类、B类和C类放大器的晶体管电流和输出电压波形。

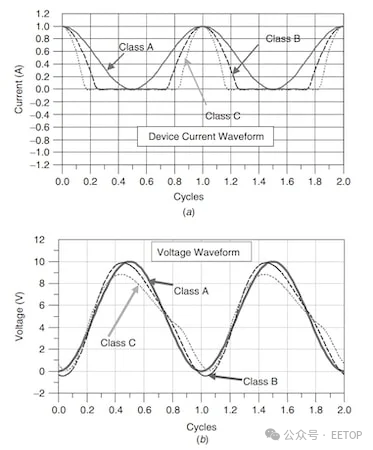

图2 A、B和C类放大器的电流（a）和电压（b）波形

C类放大器的电路原理图

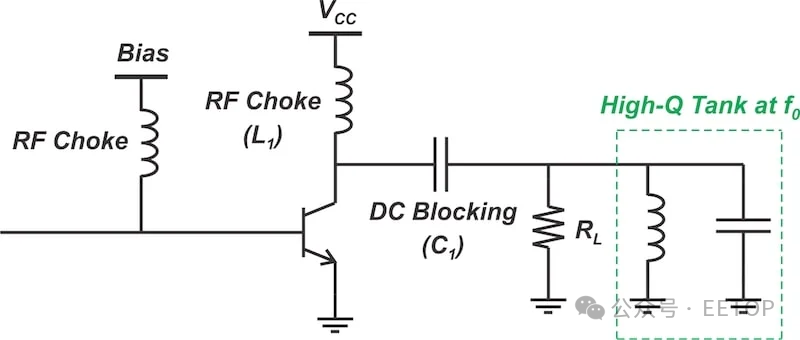

图3展示了C类放大器的基本电路原理图。放大器输出端的高Q谐振腔用绿色方框进行标记。

图3 C类放大器的基本原理图

根据我们为晶体管选择的静态偏置点，上述原理图也可用于构建A类放大器或单晶体管B类放大器。A类放大器是这三种类型中最线性的，可能使用具有相对较低Q因子的谐振电路。

在线性度的另一端，C类放大器在输出端产生一系列短电流脉冲。高Q谐振电路短路输出电流谐波，并减少由不可避免的非线性引起的带外发射。请注意，高Q谐振电路必然意味着窄带操作。

波形分析

在分析C类放大器时，我们做出以下假设：

• 输出电压波形：输出电压可以近似为正弦波形。这需要一个理想的谐振电路来短路输出电流的所有更高次谐波。
• 集电极电流波形：集电极电流波形是正弦波的一部分。实际上，这仅在低频时成立。

尽管这些假设在实践中不一定完全准确，但它们允许我们简化电路分析。考虑到这一点，让我们来考察C类放大器的性能。

由于高Q谐振器的作用，实际传递到负载的功率位于基频上。因此，为了找到输出功率，我们需要分析输出电流波形的频率成分。通过改变波形的时间原点，我们可以简化这一分析。图4展示了C类放大器中一个周期的集电极电流，该波形关于垂直轴对称。

图4 C类放大器中一个周期的集电极电流

上述波形可以用余弦函数描述为：

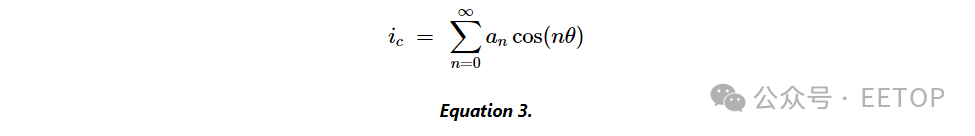

使用傅里叶级数，我们可以将输出电流表示为其组成频率分量的形式：

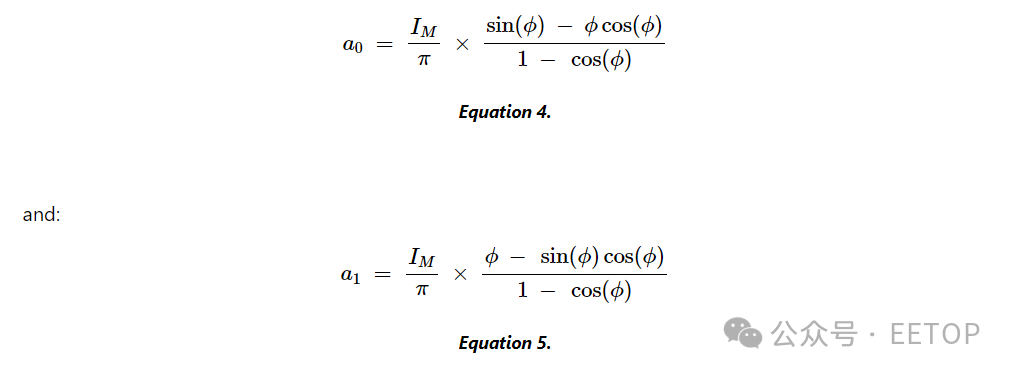

其中，a_n表示第n次谐波的傅里叶系数。为了找到C类放大器的效率和输出功率，我们只需要知道电流波形的平均值（(a ₀ ）和基波分量（ a ₁ ）。 不详细展开所有数学计算，结果如下列公式所示：

其中，ϕ 等于导通角的一半

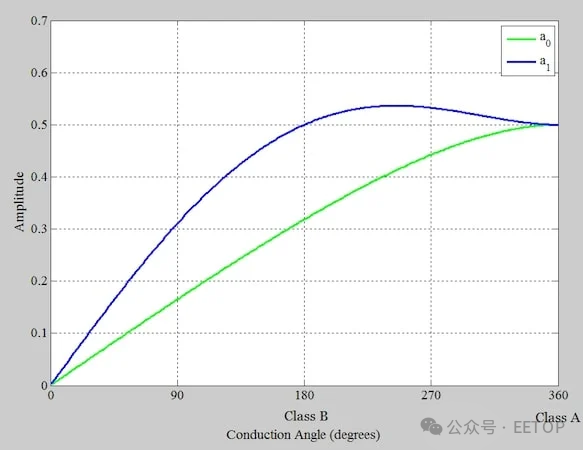

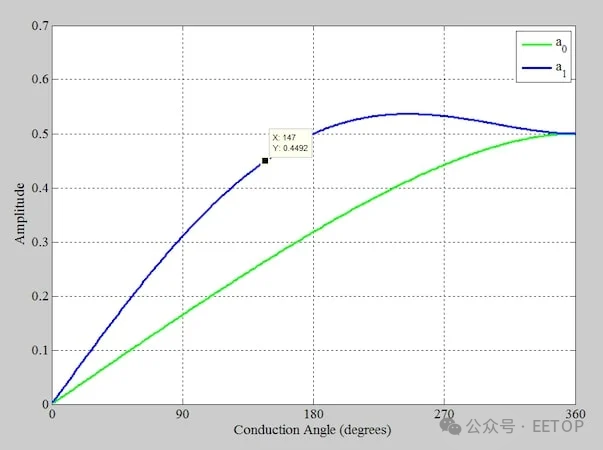

图5 平均分量和基本分量与传导角的关系

该图显示了将 a₀ 和 a ₁ 系数归一化到I_M（或等价地，假设 I_M 为单位1）后的结果。 我们稍后将回到这些结果。 首先，让我们计算C类放大器的效率。

C类放大器的效率

假设高Q谐振器消除了更高次谐波分量，则交流输出电压可以通过公式5计算为：

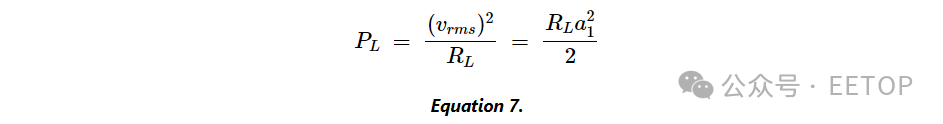

其中， R_L是负载电阻。 因此，传递到负载的平均功率为：

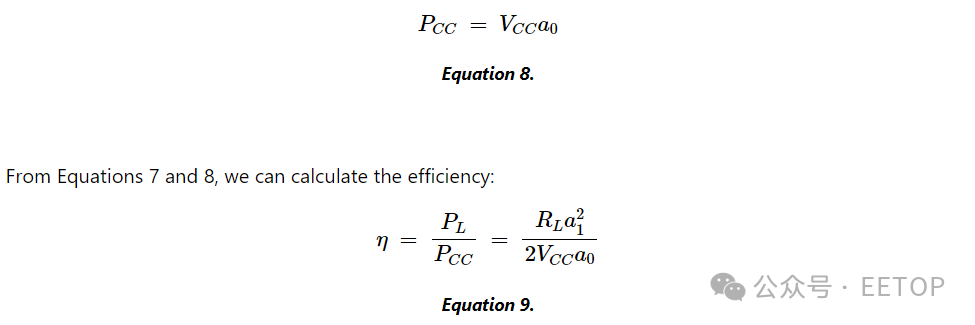

为了计算电源提供的功率，我们将从电源抽取的电流的平均值乘以电源电压。电流的平均值为a₀  ，因此：

从公式7和公式8中，我们可以计算出效率：

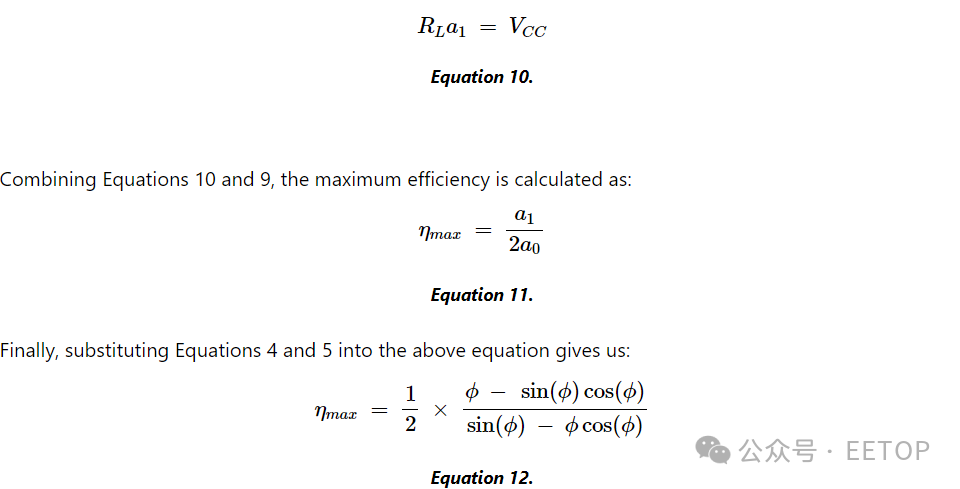

在适当的负载电阻下，电流的基波分量会产生最大允许电压摆幅。最大电压摆幅的幅度为 Vcc。因此，从公式6可以看出，当满足以下条件时，效率达到最大：

由于高Q谐振器消除了更高的谐波分量，因此可以使用傅里叶级数分析输出电流的频率成分来计算AC输出电压和功率。通过一系列数学计算，我们可以得到C类放大器的最大效率公式，并将其绘制成图6中的曲线。

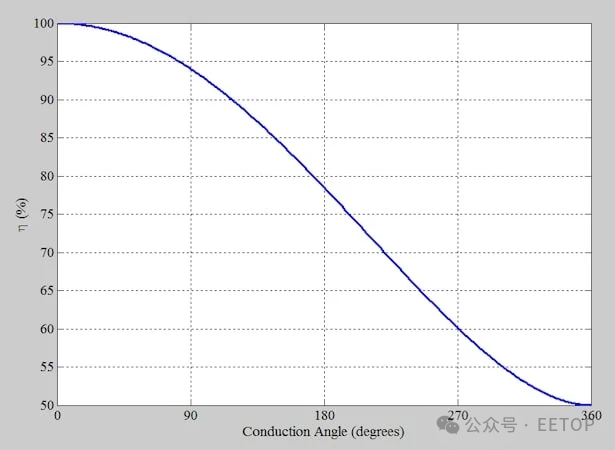

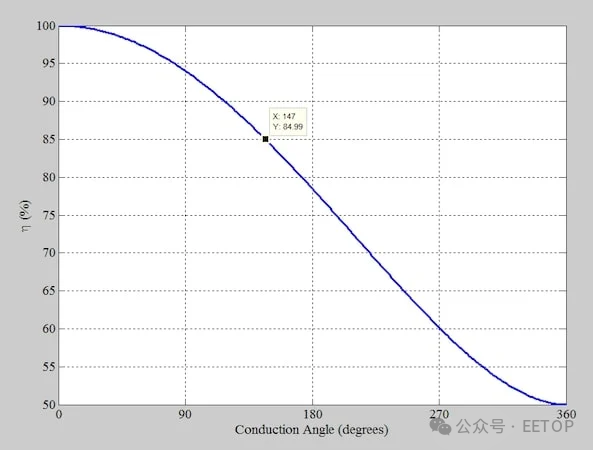

图6 导通角与C类放大器最大功率的关系

接下来，我们将通过一个示例来进一步说明这些公式的应用。

示例：为C类放大器选择最大电流规格

我们知道晶体管在所能处理的最大电压和电流水平，以及在不损坏的情况下所能承受的最大功率方面都是有限的。假设一个C类放大器的最大晶体管电流，该放大器以85%的最大效率向50Ω负载提供25W的功率。忽略晶体管的饱和效应，并假设电源电压（Vcc）为12V。

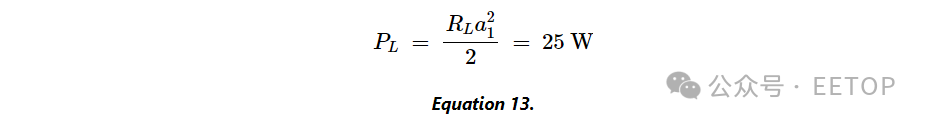

输 出电流的基波分量（a₁）决定了传递到负载的功率。从公式7中，我们有：

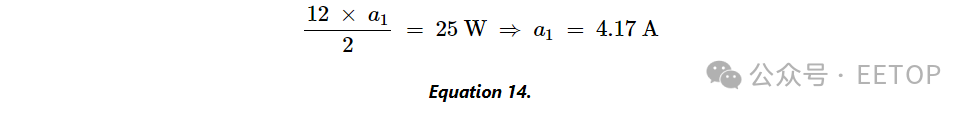

在这个例子中，我们是在最大效率下工作的。因此，我们知道R_La₁ = Vcc（公式10）。由于 Vcc=12V，将12V的值代入公式13，我们可以得到基波分量的幅度：

从图7中，它再现了最大效率与导通角的关系图，我们观察到 η_max=85% 对应于 θc=147°。

图7 在导通角为 θc=147° 时，最大效率达到85%

在导通角为 θc=147° 时，a1的归一化值为0.45（图8）。

图8 在导通角为 147°时，归一化的基波分量为0.45

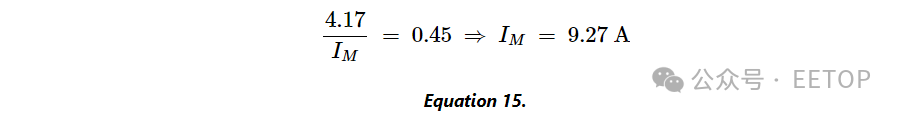

换句话说，我们有：

晶体管应能够处理的最大电流为9.27A。晶体管所经历的最大电压为24V，即电源电压的两倍（2Vcc=2×12V=24V）。

比较A类、B类和C类操作

通过改变导通角，我们可以观察到对以下性能参数的影响：

- 电源功率

- 输出功率

- 最大效率

减小导通角会降低从电源抽取的平均功率，但也会降低输出功率。然而，效率会随着导通角的减小而增加，尽管输出功率也会相应降低。

电源功率如何随θc变化？

图5显示，随着导通角从360度（A类工作）减小到180度（B类）再减小到0度，输出电流的直流分量单调递减。

如果我们考虑图4中的电流波形，这一点就很有意义。更小的导通角意味着电流非零的区域更小，这也对应于更小的平均值。因此，减小导通角会降低平均值以及从电源抽取的直流功率。

负载功率如何随θc变化？

图5中的基波分量表现出更有趣的行为。在360度时，基波分量的值为0.5。随着导通角从360度减小到180度，基波分量略有增加。

然而，在180度时，基波分量值再次为0.5。这意味着在相同的晶体管规格和电源电压下，A类和B类放大器产生相同的最大输出功率。

那么C类工作区域呢？如果我们将公式10代入公式7，可以观察到最大输出功率与a₁成正比。从图5可以看出，随着θc接近零，a₁也接近零。因此，C类放大器的输出功率也降至零。这是C类操作的一个显著缺点。

C类放大器的效率如何随θc变化？

在C类工作区域中，随着导通角的减小，平均值和基波分量都会下降。从公式11我们知道，最大效率（η_max）与基波分量与平均值的比值成正比。同时，通过视觉检查图6可以确认，随着导通角的减小，η_max增加。当导通角接近零时，效率接近100%。

尽管这一结果初看起来令人兴奋，但请记住，对于相同的输入功率，C类放大器的输出功率远低于A类或B类放大器。例如，即使C类放大器的效率高达95%，但如果其产生的功率仅为相同A类放大器功率的一半，那么这种配置的实际用途就很有限。

C类放大器的缺点

C类配置存在其他一些局限性：

• 对于给定的输出功率，C类放大器中使用的晶体管必须处理比A类或B类放大器中晶体管更大的电流。随着我们减小导通角以提高效率，这一点会变得更糟。
• 更大的最大电流意味着我们需要更大的器件，从而导致较低的匹配带宽。
• C类配置比A类或B类放大器更具非线性。
• C类阶段需要具有更高击穿电压的晶体管。
• 与A类或B类放大器相比，C类阶段需要更高Q值的谐振电路来抑制谐波分量。
