（1）分为“A队”和“B队”的“3分”，“2分”，“1分”各六个按键输入部分，以及两队比分的LED显示部分。在每次增加分数的同时，“24秒”计时恢复为初始值，“12分钟”计时暂停，等待比赛的继续进行
采用单片机AT89C51作为本设计的核心元件。利用7段共阴LED作为显示器件。在此设计中共接入了6个7段共阴LED显示器，其中2个4位LED显示器用于记录AB队的分数，每队1个4位LED显示器显示范围可达到0～999分，足够满足赛程需要；2个两位LED显示器用来记录赛程时间，其中1个用于显示分钟，1个用于显示秒钟；使用1个2位LED显示器用于显示“24s”倒计时，赛程计时均采用倒计时方式。即比赛前将时间设置好，即12分钟，比赛开始时启动计时，直至计时到零为止。本设计中设立了10个按键，其中6个用于设置两队的比分，1个用于比赛开始/比赛继续，1个用于暂停，1个用于手动增加比赛节数，一个用于恢复“24s”倒计时等功能。
系统主要包括单片机、LED显示电路、按键控制电路、时钟电路及复位电路等组成
软件设计采用C语言模块设计方法，程序由主程序、T0中断程序、显示程序、外部中断0程序、按键程序、初始函数、计时函数、延时函数组成。
C语言程序代码：
本设计以单片机AT89C51为核心的控制电路实现了计时计分、计时的功能，设计中，使用大尺寸数码管的制造构思巧妙和软件设计，降低了整个系统的成本，实现了多用途的目的。通过仿真和实物实验验证了该系统的正确性和实用性。系统电路制造简单，显示清晰，成本低廉。
设计采用C语言编程，在Keil C51软件编译环境中，经过编译和连接，生成十六进制的目标代码文件.hex。在硬件上，用Proteus软件绘制出原理图，经过纯电路调试无误后，将生成的目标代码文件加载到Proteus界面的AT89C51中。接着再进行软硬件联合调试，反复调试，直至所有显示及按键功能实现，直至仿真成功。

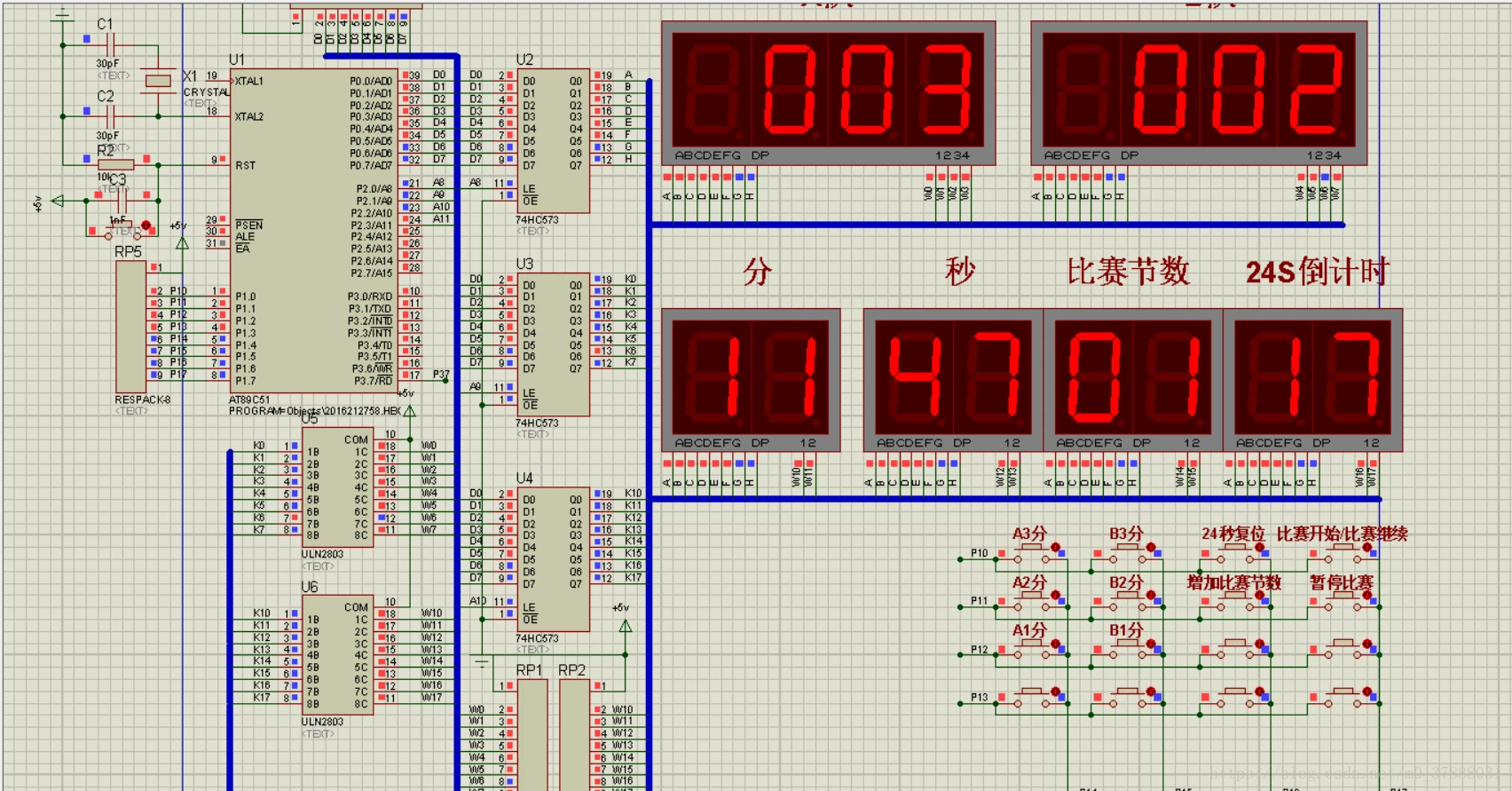

运行截图：
