51单片机设计秒表（51单片机设计秒表原理）



目录

一、设计背景

二、实现功能

三、仿真结果

四、源程序

      随着科技的不断发展，电子设备在我们生活中扮演着愈加重要的角色。这些电子设备不仅使我们的生活更加便利，还帮助我们提高工作效率和精确度。其中，电子秒表是常用的计时设备之一，用于精确测量时间的消逝。本设计的数字电子秒表系统采用51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、LED数码管以及外部中断电路来设计电子秒表。将软、硬件有机地结合起来，使得系统能够实现三位LED显示，倒计时精度为0.1秒，能正确地进行计时，复位后重新回到初始状态。其中软件系统采用C语言编写程序，包括显示程序，定时中断服务，外部中断服务程序，延时程序等，并在KEIL5中调试运行，硬件系统利用PROTEUS8.11强大的功能来实现，简单切易于观察，在仿真中就可以观察到实际的工作状态。

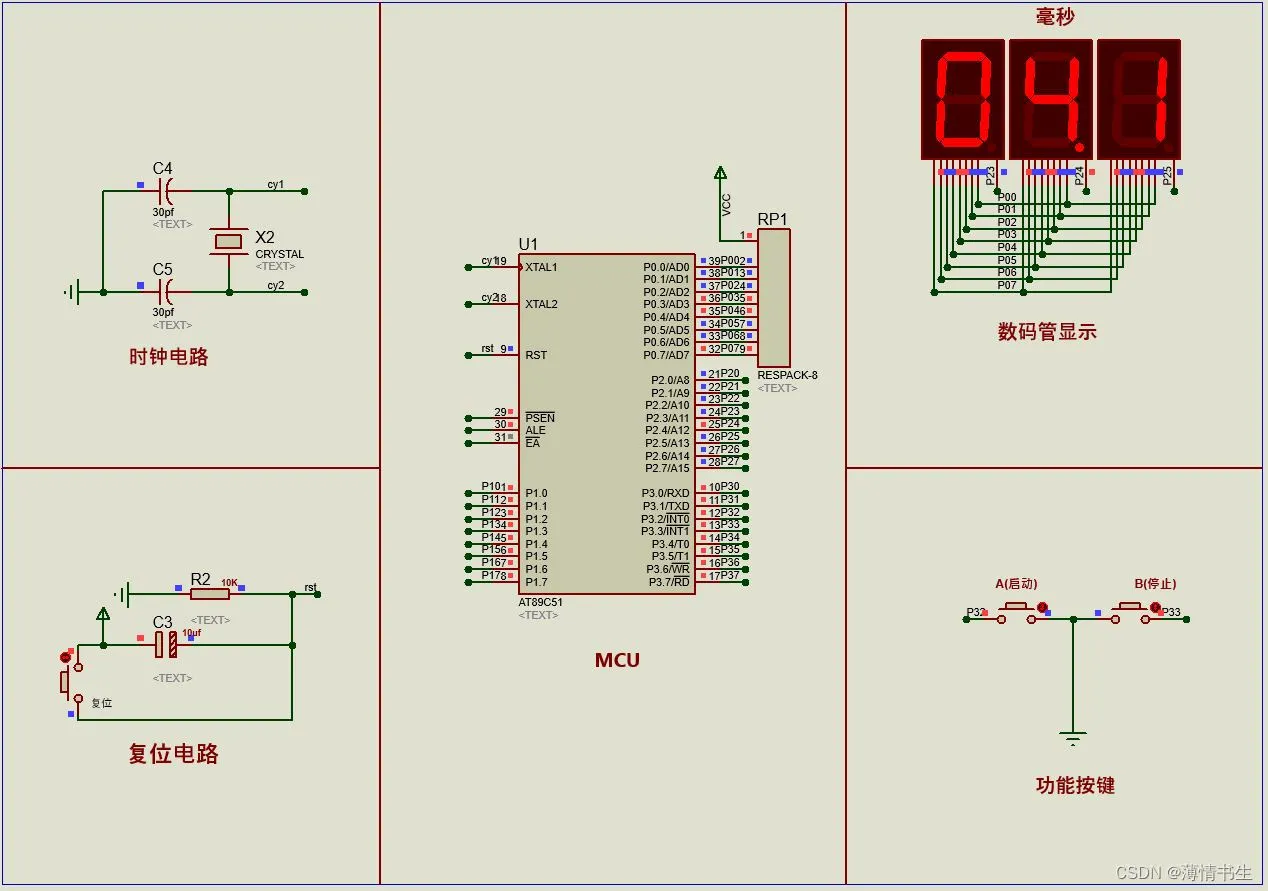

         本设计以51单片机为核心,，采用常用电子器件设计，两个按键、三个数码管显示，开机后显示0，每秒循环左移一位，即“口口0->”口0口”->”0口口”,按A键开始显计时,实时显示所经历的时间,按B键停止计时并显示从开始到当前的时间,按键采用中断方式,按键A接INT0,按键B接INT1，要求精确到0.1秒,量程为0-99.9秒.

开机显示0。

 每秒循环左移一位。

按A键开始显计时,实时显示所经历的时间,按B键停止计时。

keil源码工程及Protues源文件百度网盘链接：https://pan.baidu.com/s/1WeaZmNS1-RsRYijD65EQHQ     提取码：77xd
