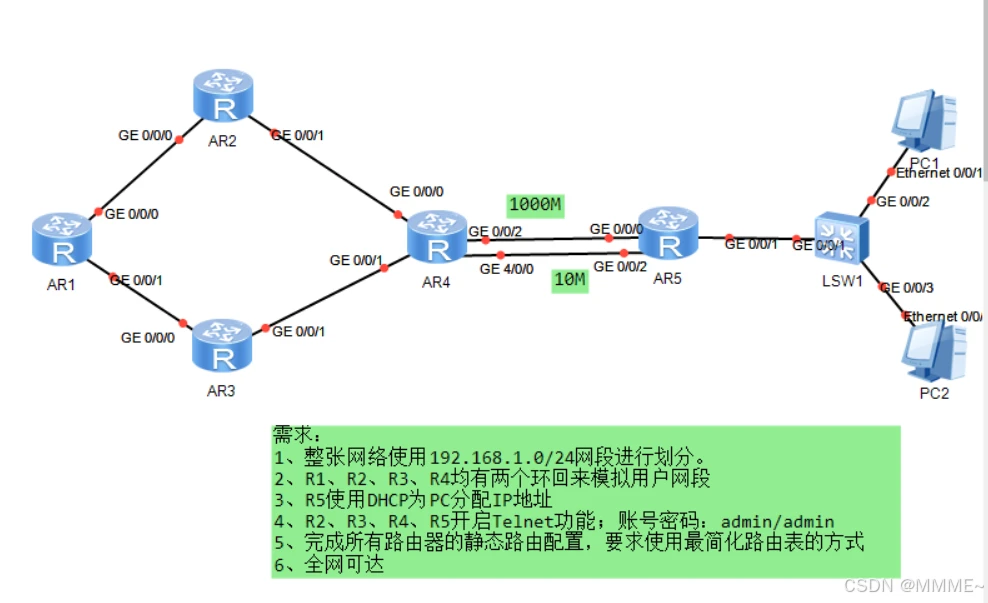

注意：R1,R2,R3,R4路由器均有环回，图中未画出来。
环回接口：是设备身上的一个虚拟接口，不是真实存在的，该接口一般用于测试使用（替代PC）
- 划分网段
- 配置IP

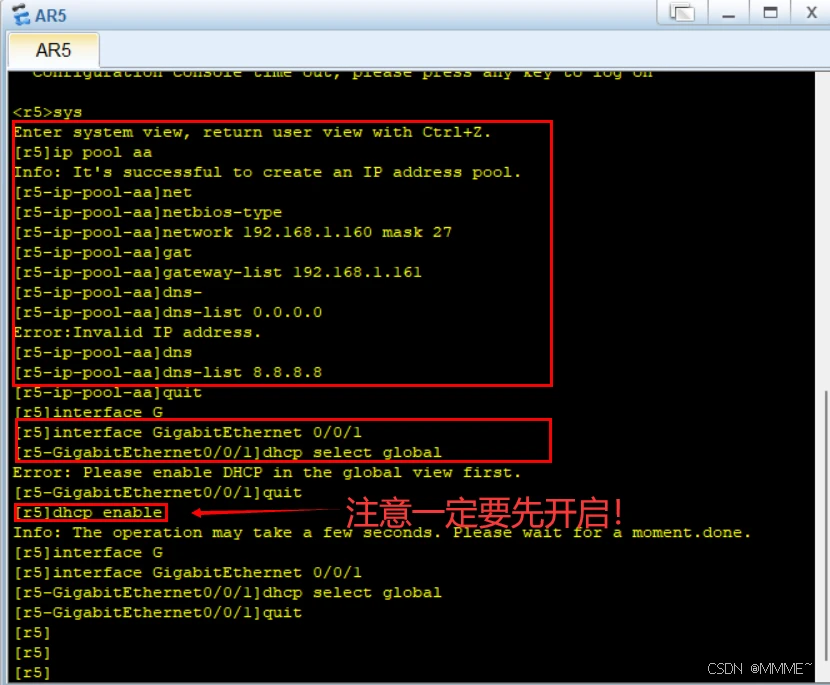

- 配置DHCP

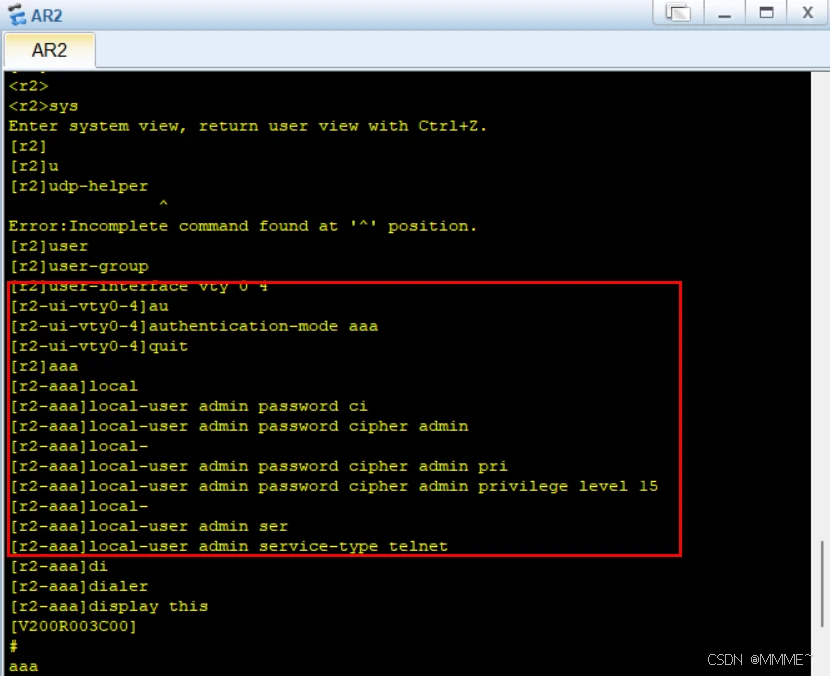

- 配置Telnet
- 配路由（包括未知网段/汇总网段）
- 缺省路由
- 空接口路由
- 浮动静态路由

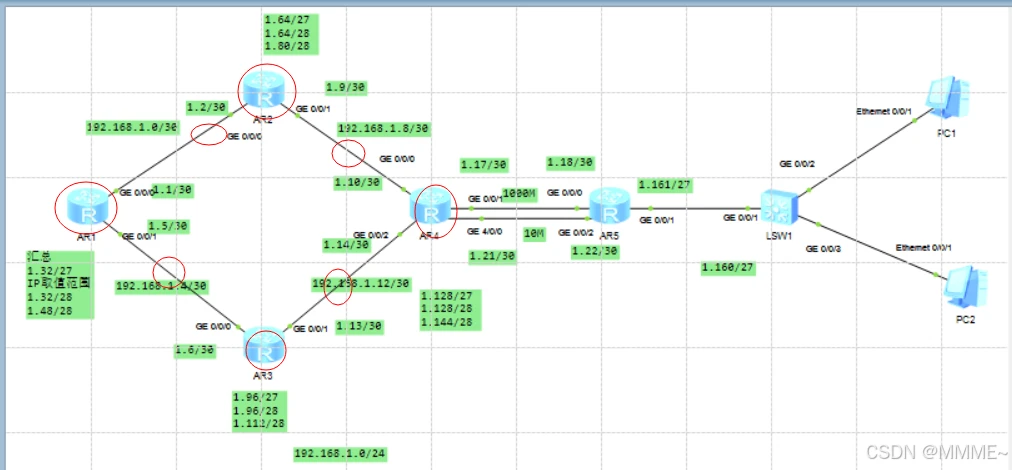

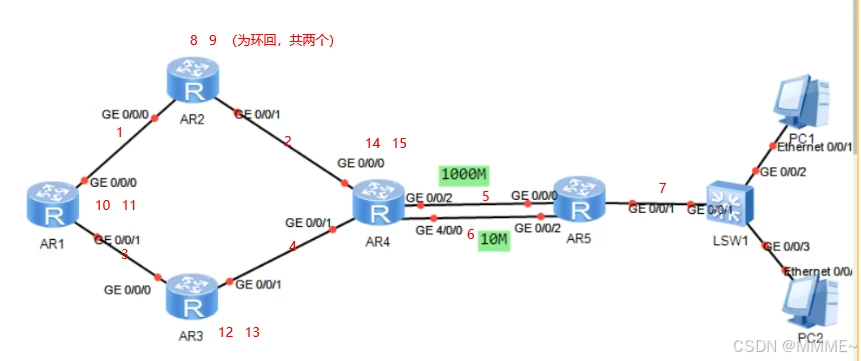

由拓扑图可知共有15个网段
骨干网路：路由器和路由器之间的网路
（1）先判断骨干网路的掩码取值，由于只需要两个ip地址（骨干网路的2个网关ip），掩码为30时出去首尾的ip值正好余下两个ip可以使用，因此得出掩码应设为30。共有六条骨干网路
-
分成6个大网段（至少借三位给网络位）
192.168.1.0/24
192.168.1.000 00000/27 -- 192.168.1.0/27 -- 骨干
192.168.1.001 00000/27 -- 192.168.1.32/27 -- R1环回（两个，借一位给网络位）
192.168.1.001 0 0000/28 -- 192.168.1.32/28
192.168.1.001 1 0000/28 -- 192.168.1.48/28
192.168.1.010 00000/27 -- 192.168.1.64/27 -- R2环回
192.168.1.010 0 0000/28 -- 192.168.1.64/28
192.168.1.010 1 0000/28 -- 192.168.1.80/28
192.168.1.011 00000/27 -- 192.168.1.96/27 -- R3环回
192.168.1.011 0 0000/28 -- 192.168.1.96/28
192.168.1.011 1 0000/28 -- 192.168.1.112/28
192.168.1.100 00000/27 -- 192.168.1.128/27 -- R4环回
192.168.1.100 0 0000/28 -- 192.168.1.128/28
192.168.1.100 1 0000/28 -- 192.168.1.144/28
192.168.1.101 00000/27 -- 192.168.1.160/27
192.168.1.110 00000/27
192.168.1.111 00000/27
2.由于骨干网路掩码需要为30，因此还需要借三位给网络位
192.168.1.000 00000/27 -- 192.168.1.0/27 -- 骨干
192.168.1.000 000 00/30 -- 192.168.1.0/30 -- 范围：192.168.1.1~1.2
192.168.1.000 000 00
192.168.1.000 000 01
192.168.1.000 000 10
192.168.1.000 000 11
192.168.1.000 001 00/30 -- 192.168.1.4/30
同理如下 -- 192.168.1.5~1.6/30
192.168.1.000 010 00/30 -- 192.168.1.8/30
--192.168.1.9~1.10/30
192.168.1.000 011 00/30 -- 192.168.1.12/30
--192.168.1.13~1.14/30
192.168.1.000 100 00/30 -- 192.168.1.16/30
--192.168.1.17~1.18/30
192.168.1.000 101 00/30 -- 192.168.1.20/30
-- 192.168.1.21~1.22/30
192.168.1.000 110 00/30
192.168.1.000 111 00/30

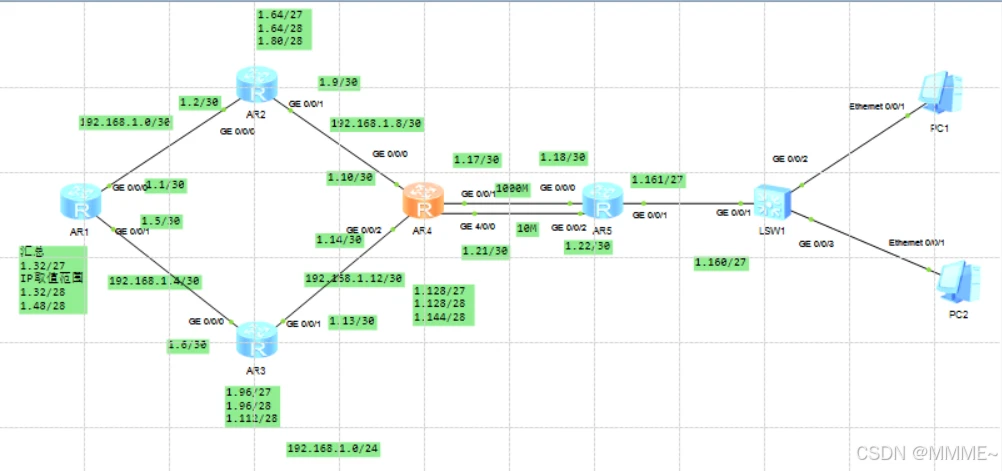

3.已知这些信息后在图上标明ip地址和环回接口ip
前四个路由器的下面两个IP为环回接口的IP值

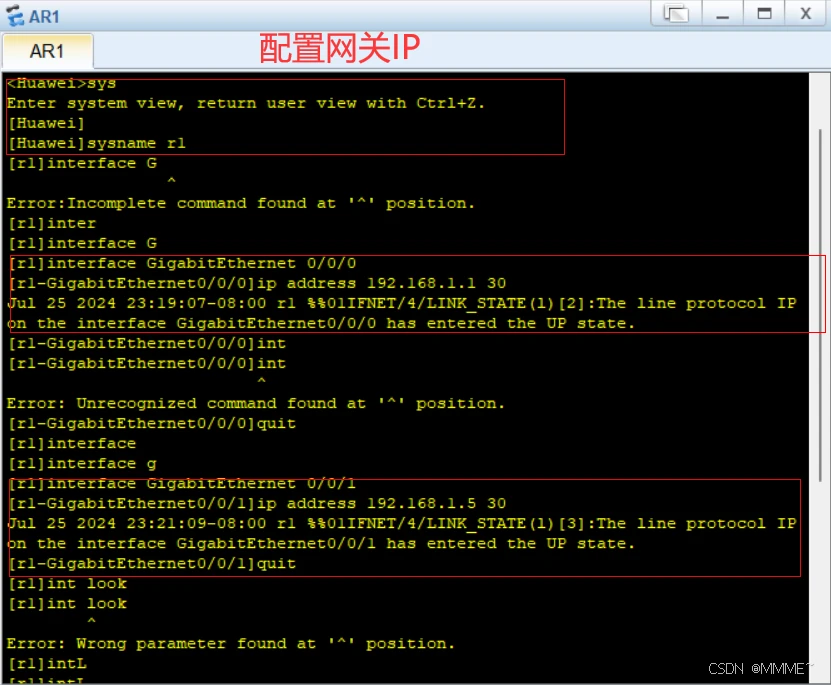

AR1

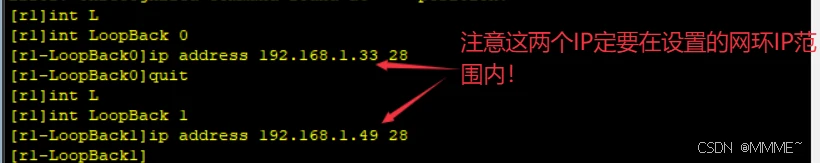

环回接口
其余的AR2,AR3,AR4配置同理
测试是否成功

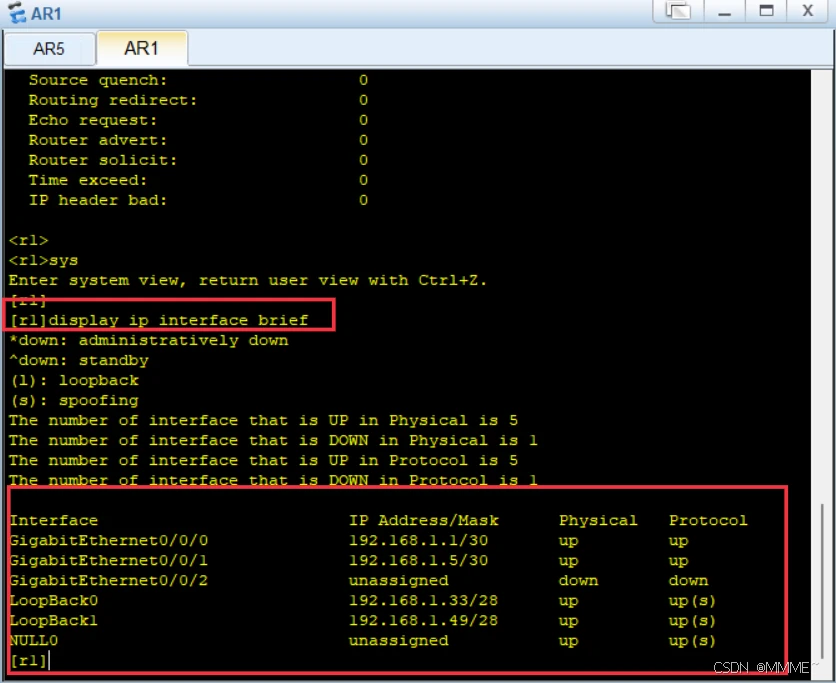

输入[r1]display ip interface brief 即可
提示：为避免后面出错建议先判断IP是否配置成功！

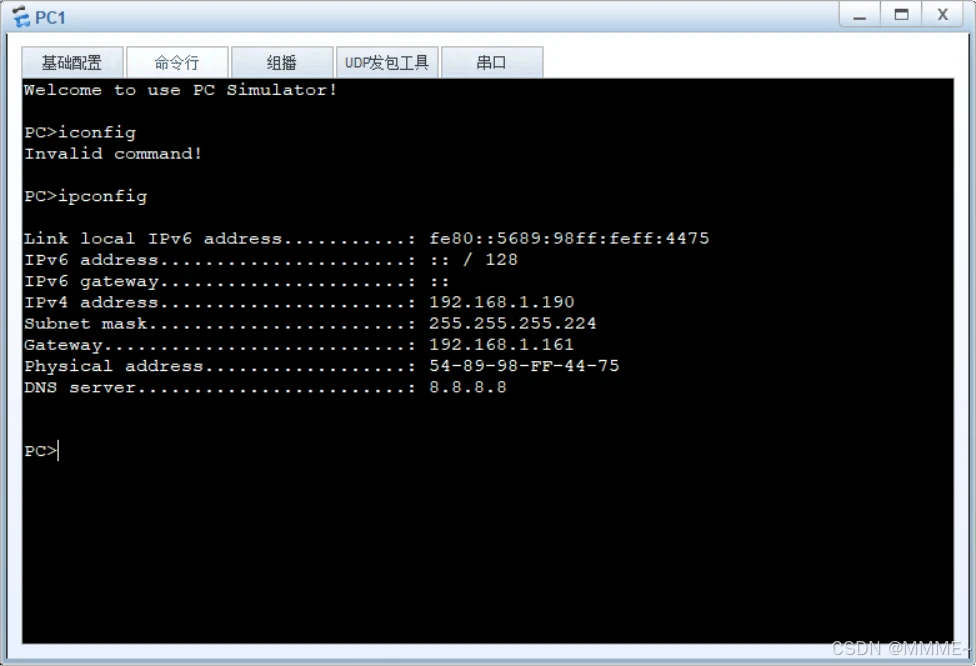

在PC1和PC2的实验结果
以AR2为例
其余AR3,AR4,AR5都同理配置

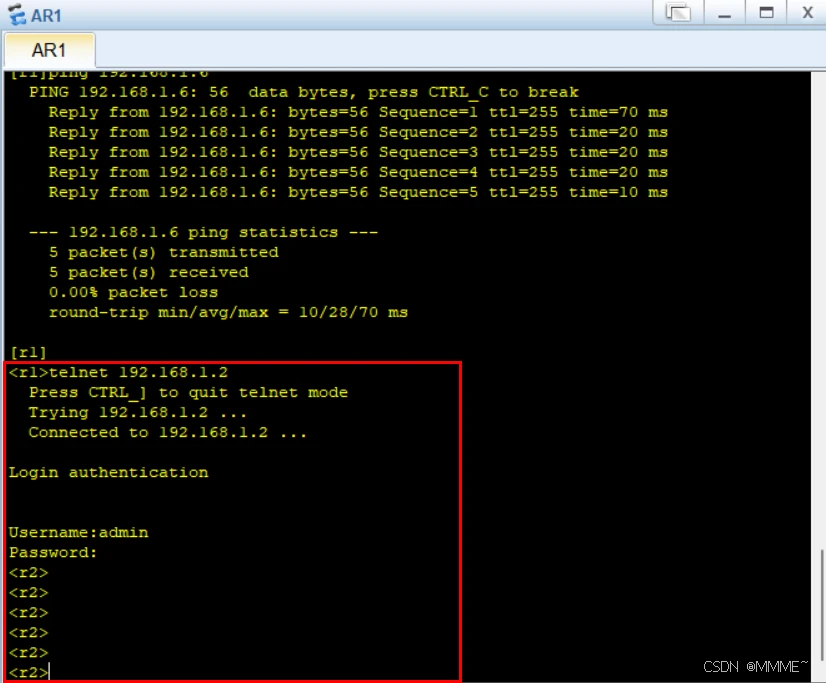

测试（以AR1登录AR2为例）

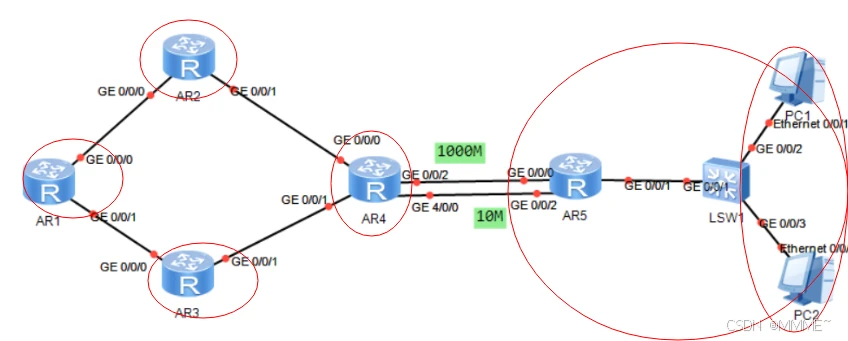

1.先看左边（AR4左边）网段部分

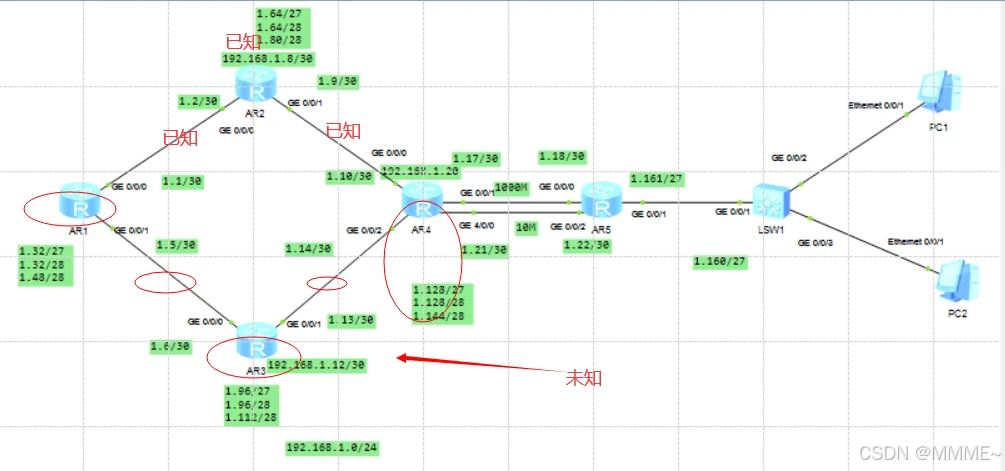

AR1：有三个直连的已知网段，五个未知网段
AR2：三个直连，五个未知
AR3与AR2对称
AR4与AR1对称
定义：一条不限定目标的路由信息；特点是目标网段为0.0.0.0/0。为优化网络设计，在保证路由可达的情况下，可以尽量减少路由表的路由条目。
缺省路由是一台路由器的保底措施，因为最长匹配原则的存在，正常情况下，不会使用缺省路由指导 数据转发；只有任何一条路由都没有匹配上目标IP时，才会使用缺省路由进行数据转发
缺省路由一定只能从一个方向开始，不能往回走！
配置由AR1~AR2~AR4~AR5方向的缺省路由
0.0.0.0 0指所有
AR1(AR4对于AR1都为负载均衡)
AR2
AR3
AR4（由于还未配置浮动静态路由，先忽略下面那条路）

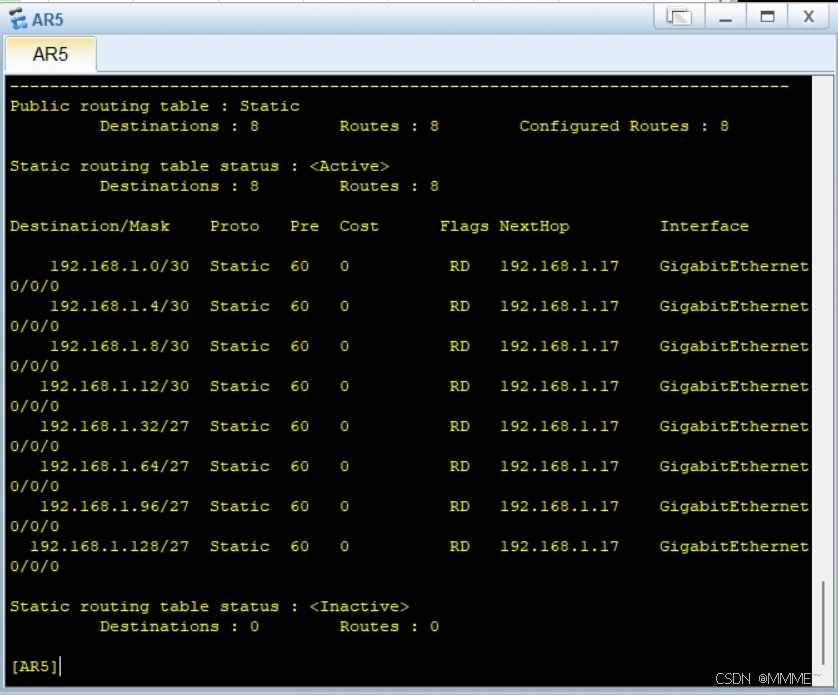

抓包后发现数据到达AR5但并未给予回应

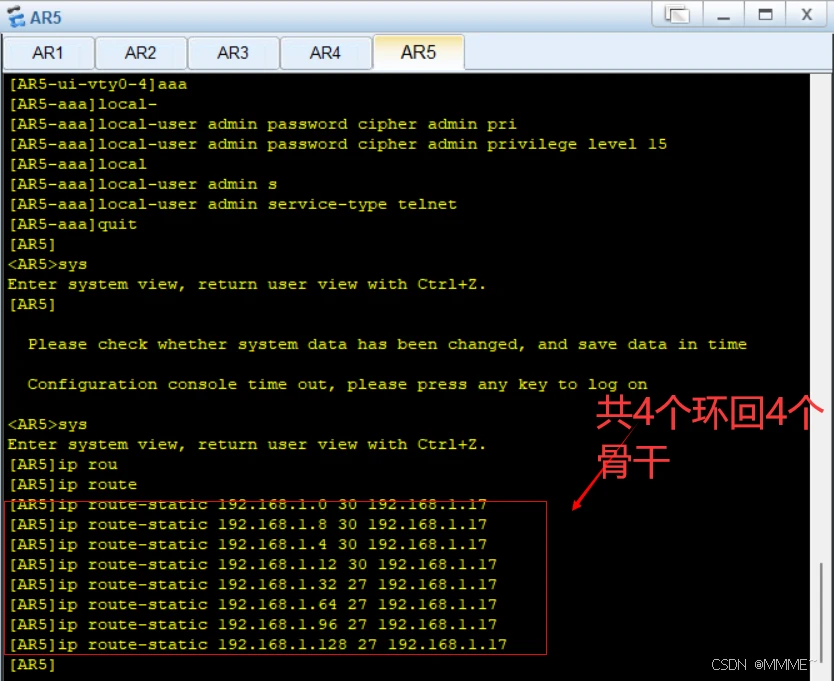

所以先配置AR5的路由
结果验证

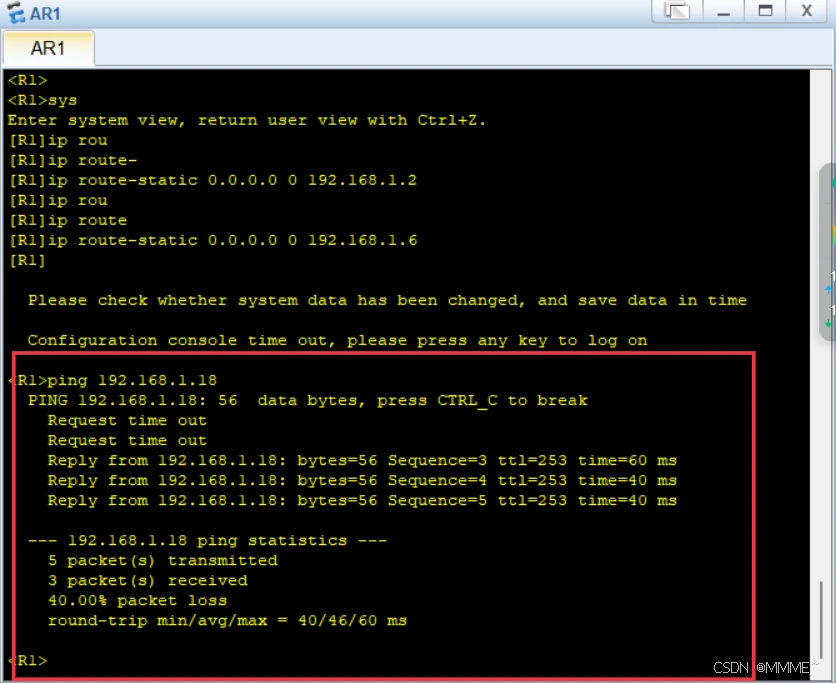

由测试AR1可以与AR5互通，即缺省路由配置成功
AR4对于所有路由器来讲，由于缺省路由内已经存在，避免重复删除掉AR4的环回。
当路由黑洞与缺省路由相遇，将必然出现环路
eg：假设AR2丢失IP信息，通过缺省路由传递到AR4，AR4发现缺失信息又往AR2走，如此反复循环就需要建立一个空接口路由来打破这个循环
空接口类似于垃圾桶，把黑洞数据包丢掉就不会产生回环。
在黑洞路由器上，配置一条到达汇总网段的空接口路由来防止环路；

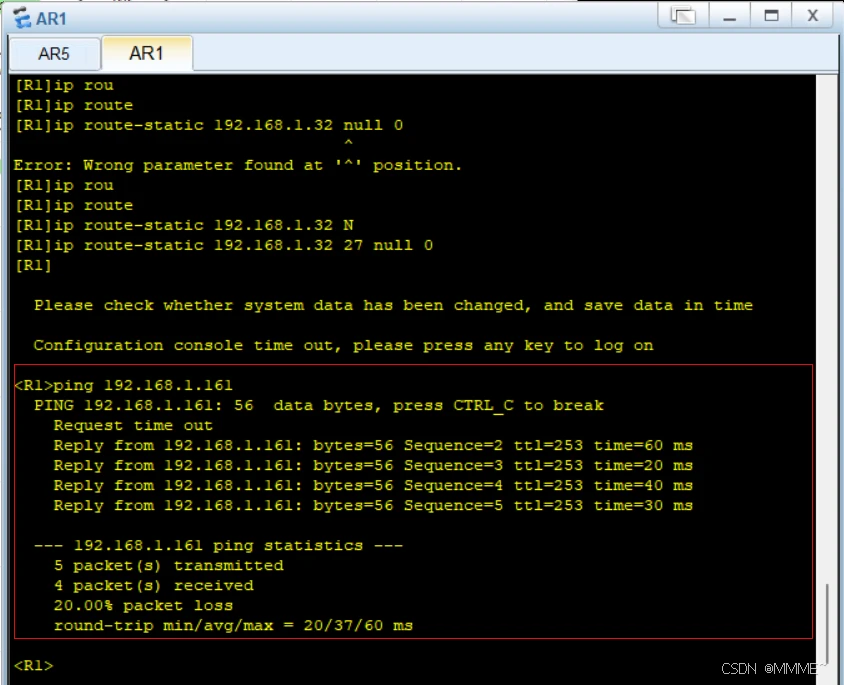

AR1

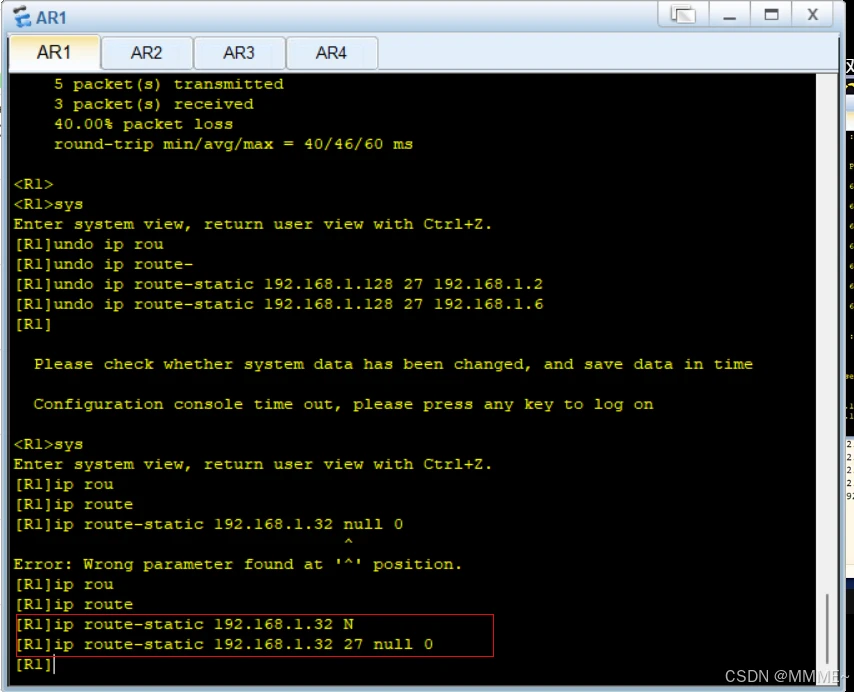

后面的所有环回同理解决
相当于一条备份链路，走不通的planB。

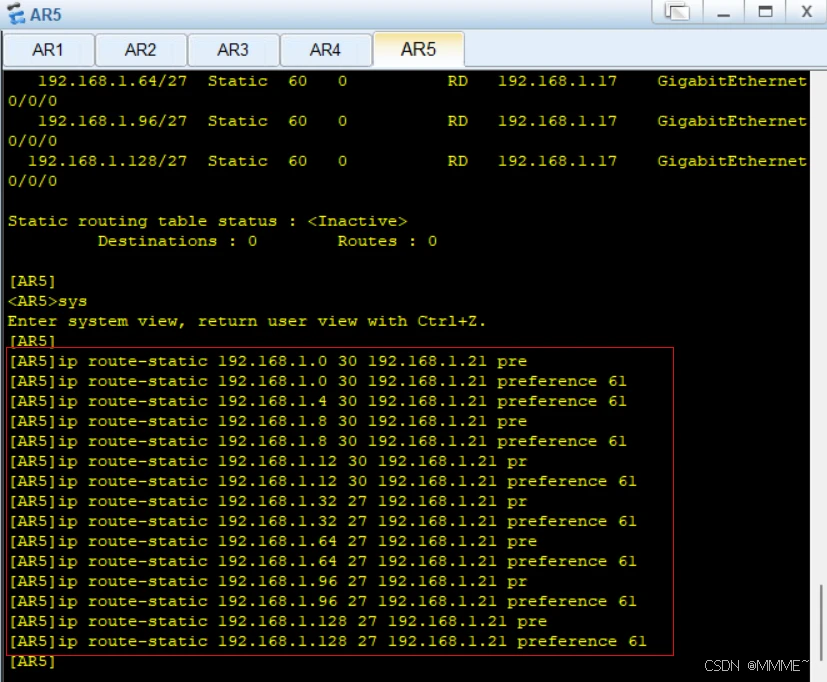

由图可知只用设置AR4~AR5之间的链路（有两条，说明一条可以当备份链路）
把每个路由器都设置浮动静态路由
验证

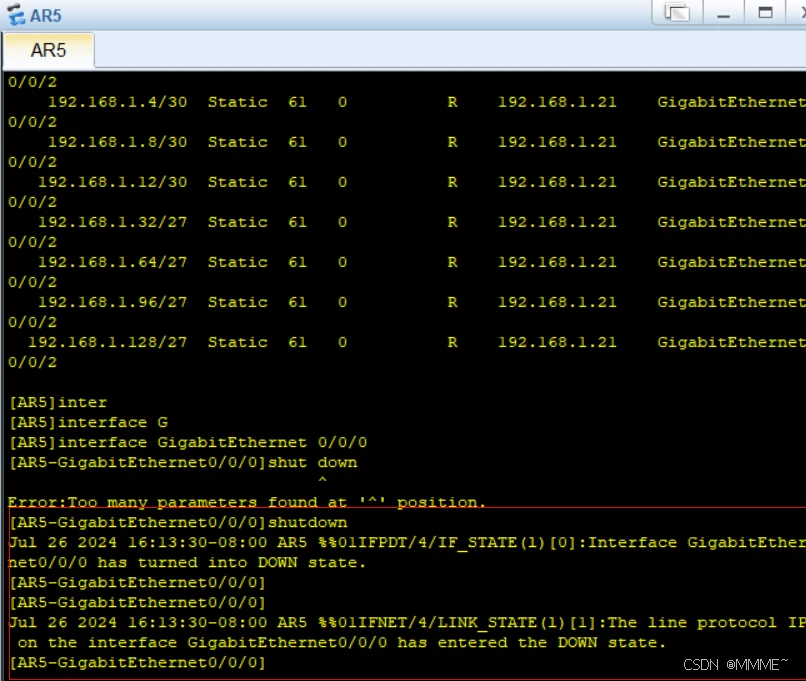

我们把AR5处的0/0/0接口关闭测试是否能连通
由图，已经成功启用
