#include <QGraphicsView>

























QGraphicsView::QGraphicsView(QWidget *parent = nullptr)QGraphicsView::QGraphicsView(QGraphicsScene *scene, QWidget *parent = nullptr)







• parent: 父控件，用于管理 QGraphicsView 的内存。
• scene: 要显示的场景。

• scene: 获取或设置 QGraphicsView 显示的场景。
• matrix: 获取或设置场景的变换矩阵。
• interactive: 获取或设置视图是否允许用户交互（如缩放、滚动）。

• setScene(QGraphicsScene *scene): 设置 QGraphicsView 要显示的场景。
• centerOn(const QPointF &point): 将视图中心移动到指定的点。
• scale(double factor): 对视图进行缩放。
• rotate(int degrees): 旋转视图。
• translate(int dx, int dy): 平移视图。

• sceneChanged(QGraphicsScene *scene): 当场景改变时发出的信号。
• sigStateChanged(QGraphicsView::ViewportUpdateMode mode): 当视图状态改变时发出的信号。

• void onSceneChanged(QGraphicsScene *scene): 通常用户自定义的槽函数，用于响应场景改变的事件。

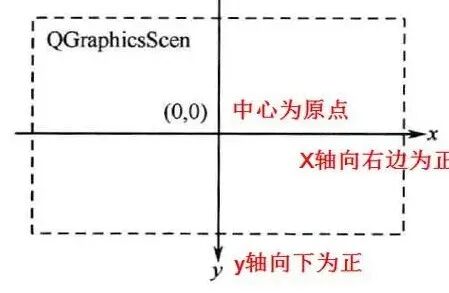

• QGraphicsView::mapToScene(): 将视图坐标转换为场景坐标。
• QGraphicsView::mapFromScene(): 将场景坐标转换为视图坐标。
• QGraphicsItem::mapFromScene(): 将场景坐标转换为图元坐标。
• QGraphicsItem::mapToScene(): 将图元坐标转换为场景坐标。
• QGraphicsItem::mapToParent(): 将子图元坐标转换为父图元坐标。
• QGraphicsItem::mapFromParent(): 将父图元坐标转换为子图元坐标。
• QGraphicsItem::mapToItem(): 将当前图元坐标转换为另一个图元的坐标。
• QGraphicsItem::mapFromItem(): 将另一个图元的坐标转换为当前图元的坐标。













































































#include <QApplication>#include <QGraphicsScene>#include <QGraphicsView>#include <QGraphicsRectItem>#include <QVBoxLayout>
class MainWindow : public QWidget { Q_OBJECT
public: MainWindow() { QGraphicsScene *scene = new QGraphicsScene(this); scene->addRect(0, 0, 100, 100, QPen(), QBrush(Qt::blue));
 QGraphicsView *view = new QGraphicsView(scene, this); view->setRenderHint(QPainter::Antialiasing); view->setInteractive(true);
 QVBoxLayout *layout = new QVBoxLayout(this); layout->addWidget(view); }};
int main(int argc, char *argv[]) { QApplication app(argc, argv); MainWindow window; window.show(); return app.exec();}
#include "main.moc"











































































































#include <QApplication>#include <QGraphicsScene>#include <QGraphicsView>#include <QGraphicsRectItem>#include <QMouseEvent>
class DraggableRect : public QGraphicsRectItem {public: DraggableRect(QGraphicsItem *parent = nullptr) : QGraphicsRectItem(0, 0, 100, 100, QPen(), QBrush(Qt::blue)) { setPos(QPointF(50, 50)); // 初始位置 }
protected: void mousePressEvent(QGraphicsSceneMouseEvent *event) override { dragPosition = event->scenePos(); // 记录场景坐标系中的位置 QGraphicsRectItem::mousePressEvent(event); }
 void mouseMoveEvent(QGraphicsSceneMouseEvent *event) override { QPointF delta = event->scenePos() - dragPosition; // 计算移动的距离 setPos(mapToParent(delta + pos())); // 更新位置 QGraphicsRectItem::mouseMoveEvent(event); }
private: QPointF dragPosition;};
int main(int argc, char *argv[]) { QApplication a(argc, argv);
 QGraphicsScene scene; scene.setSceneRect(0, 0, 800, 600); // 设置场景大小
 DraggableRect *rect = new DraggableRect(); // 创建可拖动的矩形 scene.addItem(rect);
 QGraphicsView view(&scene); view.setRenderHint(QPainter::Antialiasing); view.show();
 return a.exec();}







• 在 mousePressEvent 中，我们记录了鼠标按下时的场景坐标系中的位置。
• 在 mouseMoveEvent 中，我们计算了鼠标移动的距离，并使用 mapToParent 方法将这个距离转换为父坐标系中的位移，然后更新矩形的位置。
