引言

    图形与图像绘制支持是一个GUI框架库的核心模块之一，从Java的Graphics2D到Android的Canvas类支持到PyQT5中的QPainter类支持与图元支持，都很好的满足了GUI库的图形绘制与渲染需求。

QPainter类介绍

QPainter类是PyQT5中图形绘制类，支持圆、椭圆、矩形、圆角矩形、线段、文本、图像、多边形、弧形等常见几何形状的绘制与填充，支持颜色、旋转、状态复位、平移、错切等设置操作。所有的QWidget类都继承了paintEvent方法，绘制代码都应该在paintEvent方法中完成执行。一个典型的paintEvent方法绘制代码如下：

 def paintEvent(self, paintEvent): painter = QPainter(self) painter.setPen(Qt.blue) painter.setFont(QFont("Arial", 30)) painter.drawText(rect(), Qt.AlignCenter, "OpenCV学堂")

上述代码首先获取画笔，然后设置颜色与字体，最后绘制文本。通过用户创建Painter实例的方式绘制，绘制结束之后需要显式销毁，通过系统的painter绘制则无需这样，对比如下：

 def paintEvent(self, paintEvent): p = QPainter() p.begin(self) p.drawLine(...) # drawing code p.end()

调用系统绘制

 def paintEvent(self, paintEvent): p = QPainter(self) p.drawLine(...) # drawing code

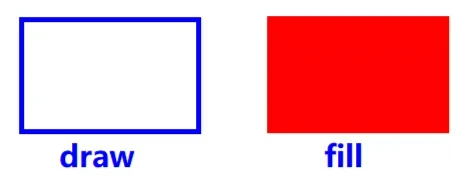

所有绘制的函数支持都是draw开头，所有填充的函数都是fill开头，什么绘制与填充，请看下图：

综合代码演示

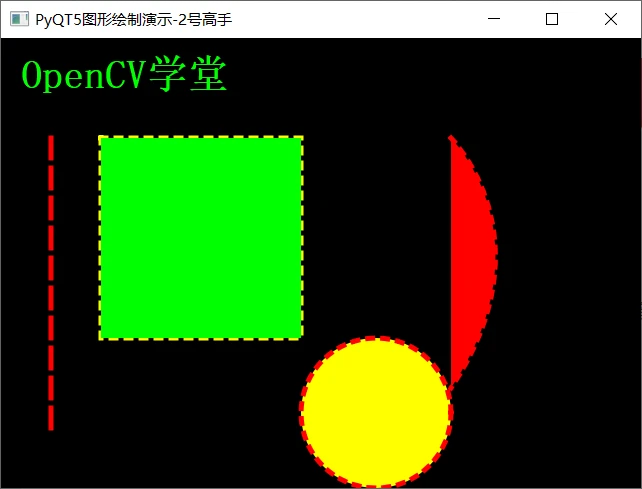

代码实现了绘制与填充不同的几何形状，支持不同颜色设置，线宽设置，风格设置等。运行结果如下图：

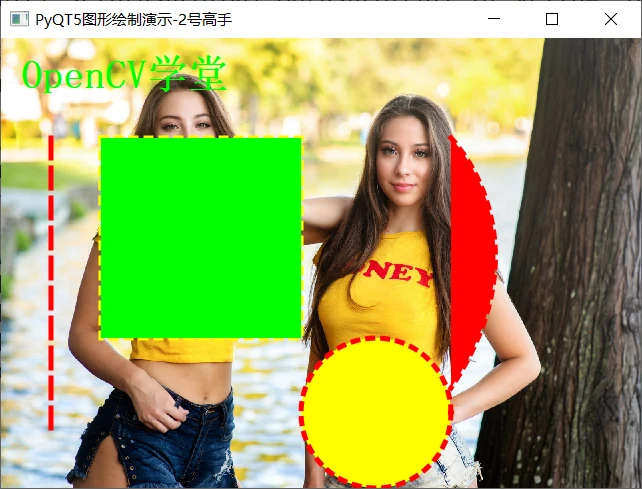

添加上显示图像功能之后如下：

相关自定义绘制类代码如下：

 1from PyQt5 import QtWidgets 2from PyQt5 import QtGui 3from PyQt5 import QtCore 4import sys 5 6 7class MyCustomCanvas(QtWidgets.QWidget): 8    def __init__(self): 9        super().__init__() 10        print("create my custom canvas") 11 12    def paintEvent(self, event): 13        painter = QtGui.QPainter(self) 14        # 设置为反锯齿 15        painter.setRenderHint(QtGui.QPainter.Antialiasing) 16 17        # 填充黑色背景 18        painter.fillRect(self.rect(), QtCore.Qt.black) 19 20        # 绘制图像 21        pic = QtGui.QPixmap("test3.png") 22        painter.drawPixmap(self.rect(), pic) 23 24        # 设置字体与颜色，绘制文本 25        pen = QtGui.QPen(QtCore.Qt.green, 5, QtCore.Qt.DashLine) 26        painter.setPen(pen) 27        font = QtGui.QFont() 28        font.setBold(True) 29        font.setPointSizeF(24) 30        painter.setFont(font) 31        painter.drawText(QtCore.QPoint(20, 50), "OpenCV学堂") 32 33        # 5表示线宽 34        pen = QtGui.QPen(QtCore.Qt.red, 5, QtCore.Qt.DashLine) 35        painter.setPen(pen) 36        painter.drawLine(50, 100, 50, 400) 37 38        # 绘制矩形 39        pen = QtGui.QPen(QtCore.Qt.yellow, 5, QtCore.Qt.DotLine) 40        painter.setPen(pen) 41        painter.drawRect(QtCore.QRect(100, 100, 200, 200)) 42        painter.fillRect(100, 100, 200, 200, QtCore.Qt.green) 43 44        # 绘制圆 45        pen = QtGui.QPen(QtCore.Qt.red, 5, QtCore.Qt.DotLine) 46        painter.setPen(pen) 47 48        # 设置为填充模式 49        painter.setBrush(QtGui.QBrush(QtCore.Qt.yellow, QtCore.Qt.SolidPattern)) 50 51        # 直接绘制 52        painter.drawEllipse(QtCore.QRect(300, 300, 150, 150)) 53 54        # 贝塞尔曲线 55        painter.setBrush(QtGui.QBrush(QtCore.Qt.red, QtCore.Qt.SolidPattern)) 56        self.drawBezierCurve(painter) 57 58    def drawBezierCurve(self, qp): 59        path = QtGui.QPainterPath() 60        path.moveTo(450, 100) 61        path.cubicTo(450, 100, 550, 200, 450, 350) 62        qp.drawPath(path)
