在eNSP模拟器上实现RIP基本配置

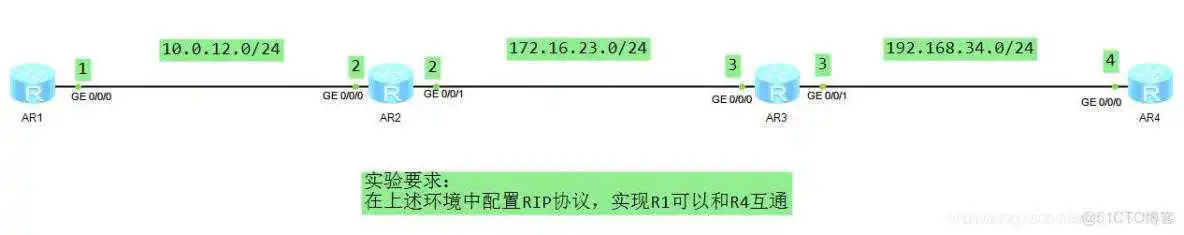

- 拓扑图
- 设备选型
- 配置思路
- 操作步骤
- 配置说明

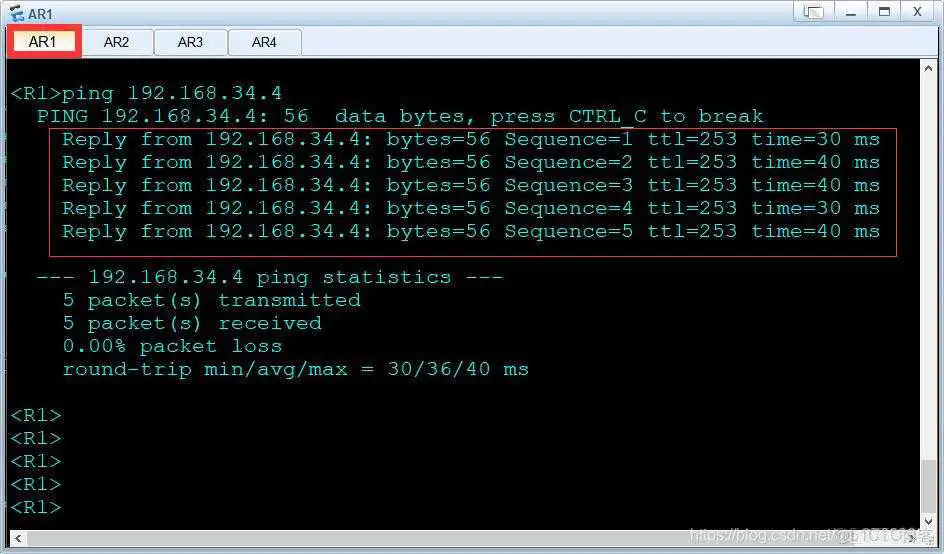

- 结果验证
四台路由器均为AR2220型路由器，如果AR2220型号路由器启动失败，也可使用Router型号路由代替，不过需要注意端口类型的不同，AR2220型号路由器使用千兆口（GigabitEthernet）互联，Router型号路由一般使用百兆口（Ethernet）互联。
1.完成各路由器的基本配置（命名+接口IP）
2.在每个路由器上进行RIP协议相关配置（进入协议视图，修改协议版本，宣告网段）
1.路由器命名&接口IP地址配置，具体配置脚本如下：
AR1：
AR2：
AR3：
AR4：
2.在每个路由器上进行RIP协议配置
AR1：
AR2：
AR3：
AR4：
1.网段宣告方式
RIP在宣告网段时会采取主类掩码宣告，简而言之就是根据不同类别的网段采取不同的宣告方式：
如果是A类（看网段的第一段数字是否在1-126区间），则只需宣告第一段数字即可，后续用0补充；
如果是B类（看网段的第一段数字是否在128-191区间），则只需宣告前两段数字即可，后续用0补充；
如果是C类（看网段的第一段数字是否在192-223区间），则只需宣告前三段数字即可，后续用0补充
2.协议版本区别
与RIP-1相比，RIP-2具有以下优势：
支持外部路由标记（Route Tag），可以在路由策略中根据Tag对路由进行灵活的控制。
报文中携带掩码信息，支持路由聚合和CIDR（Classless Inter-Domain Routing）。
支持指定下一跳，在广播网上可以选择到目的网段最优下一跳地址。
支持以组播方式发送更新报文，只有支持RIP-2的设备才能接收协议报文，减少资源消耗。
支持对协议报文进行验证，增强安全性。
