st7735rproteus仿真(protues仿真stm32)

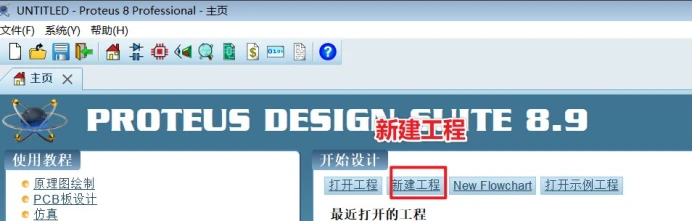

打开Proteus软件,这里使用的是8.9版本,其他版本大同小异。点击新建工程。
软件安装包
电子设计常用软件安装教程
https://docs..com/doc/DS2N3ZmZxUndybVlF

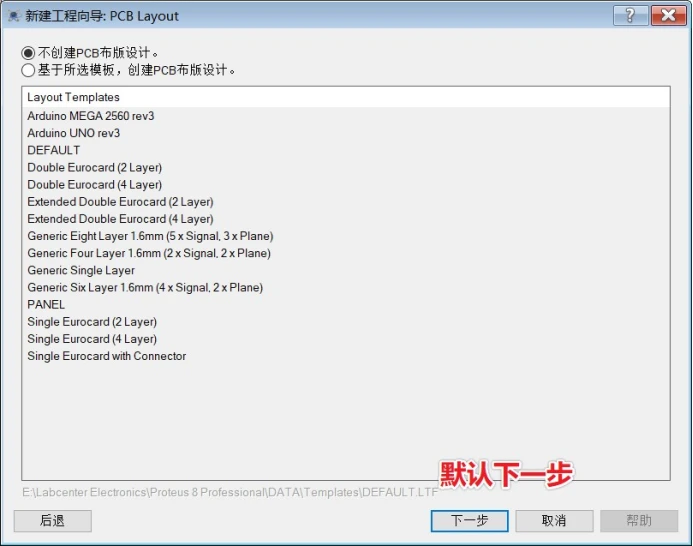

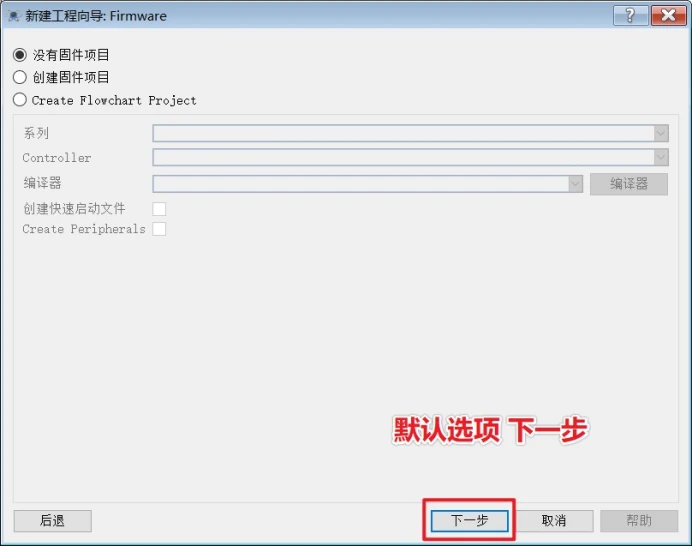

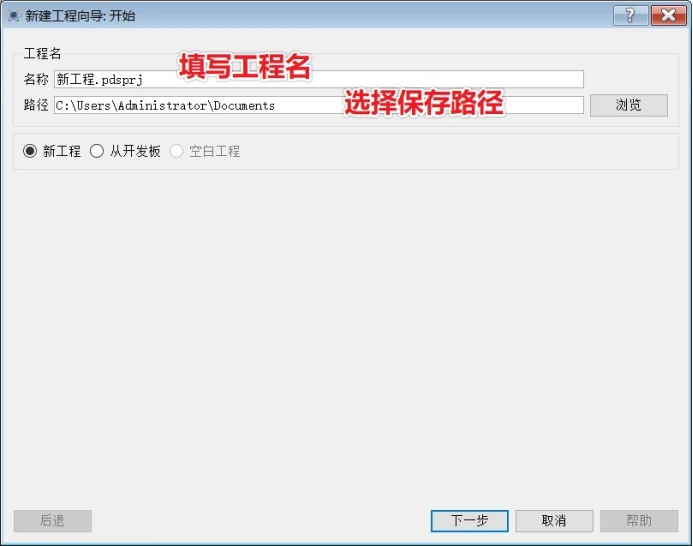

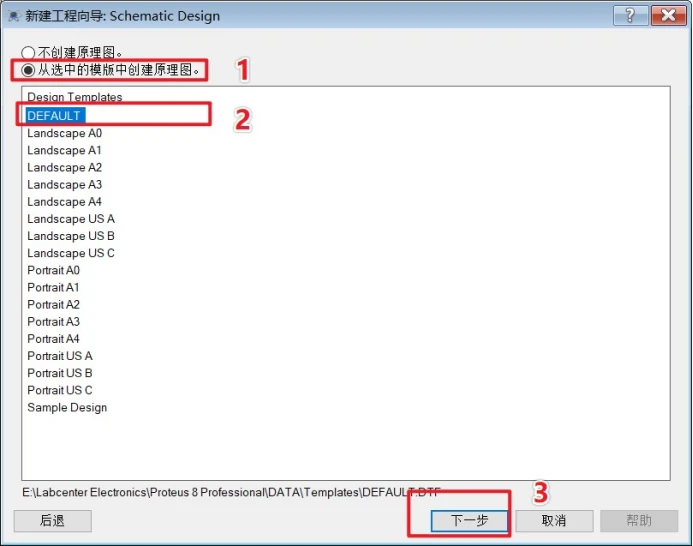

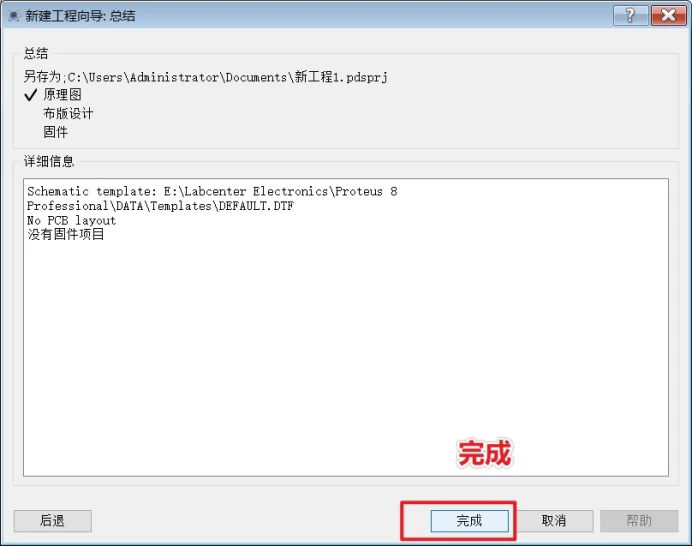

在弹出的窗口中填写工程名和保存路径,其他设置都不变,点击“下一步”直到完成即可。imgimgimgimgimg

在工程窗口中点击“P”图标,打开“Pick Devices”窗口,在“Keywords”中输入“STM32F103”,可以看到Proteus中能进行仿真的STM32F103芯片,这里我们选择“STM32F103C6”,双击即可将芯片添加到“DEVICES”栏。注意这里可以仿真的芯片有哪些,后面我们在Keil或CubeMX中构建时,应该选择Proteus中能仿真的芯片。img

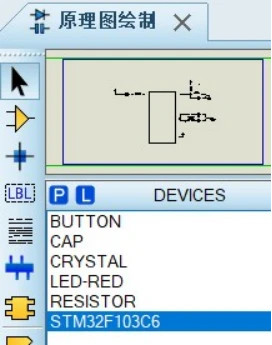

按照上面的步骤再添加一些元件,DEVICES列表如图所示。


画最小系统,包括复位电路、HSE、BOOT电路,因为在Proteus中进行仿真,所以我们不需要单独再画电源电路。最小系统如图所示。img

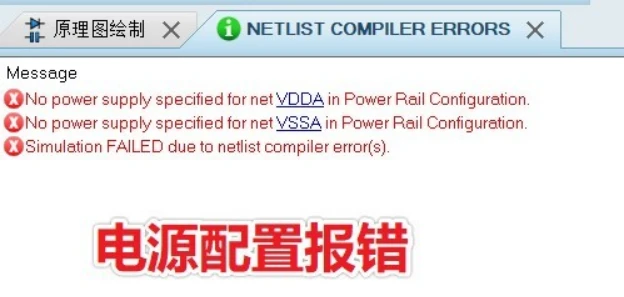

接下来需要配置供电网,否则会出现下下面的报错。

No power supply specified for net VDDA in Power Rail Configuration.

No power supply specified for net VSSA in Power Rail Configuration.

Simulation FAILED due to netlist compiler error(s).


链图片转存中…(img-VcJf9vJK-25)]

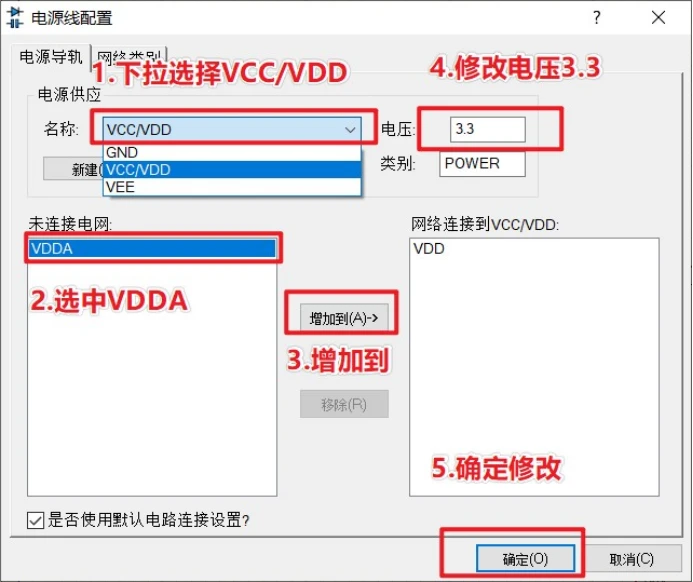

点击“设计–配置供电网”,在弹出的窗口中,将“VSSA”加入“GND”,“VDDA”加入“VCC/VDD”,并将其电压改为“3.3”v。imgimgimg
至此已经完成了proteus软件新建工程添加STM32芯片。
