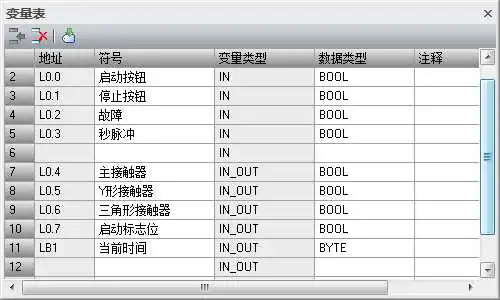

第一步：（把需要的地址变量填写到子程序变量中）
填写变量表一些注意事项：
（IN）输入变量：如若这个变量没有使用到线圈以及它的线圈常开常闭，就使用输入变量。
（OUT）输出变量：如若这个变量只是输出没有存在输出线圈以及它的常开常闭点，并不需要对此多次调用它，就使用输出变量。
（IN-OUT）输入输出：如若上述两点都需要多次调用与使用线圈或线圈它的常开常闭点，就需要使用输入输出变量。

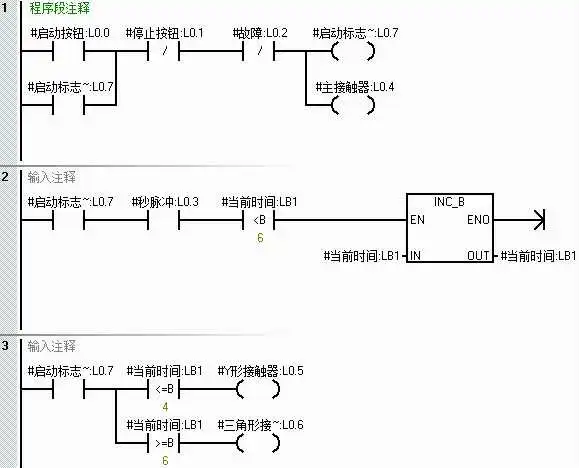

第一步：（编写星三角启动与切换程序）
第二步：（编写故障与停止复位程序）
第一步：（使用外部全局变量地址进行填写）

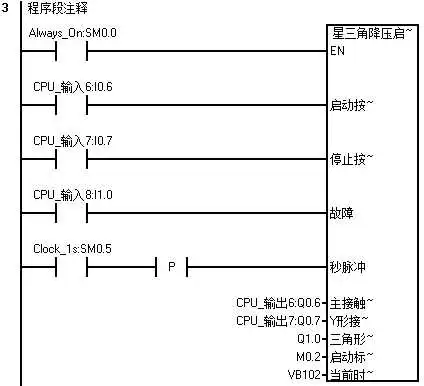

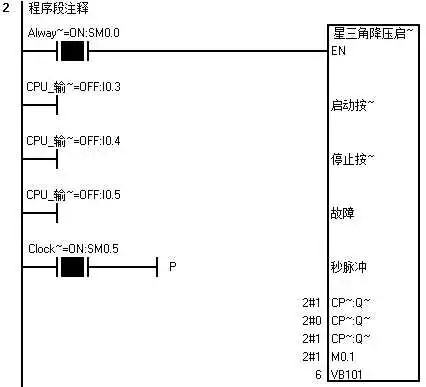

第二步：（调用第二次与第三次）
注意事项：在调用多次时，需要注意外部填写全局变量地址千万不能重复使用。

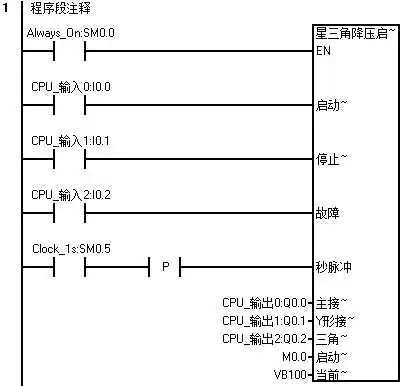

第一步：（调用三次，使用不同的地址进行接通运行，互不影响）
