VKL060是一个点阵式存储映射的LCD驱动器，可支持最大60点（15SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。L63+83

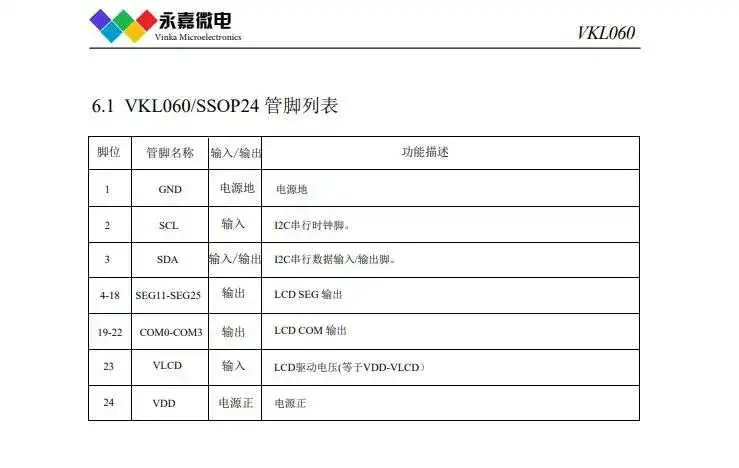

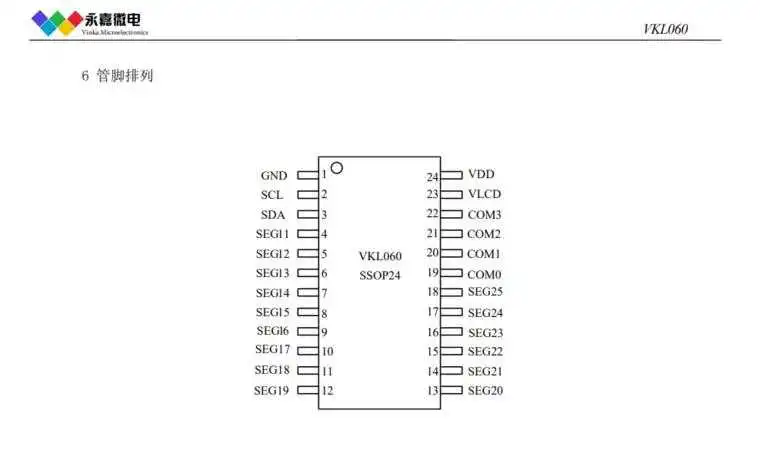

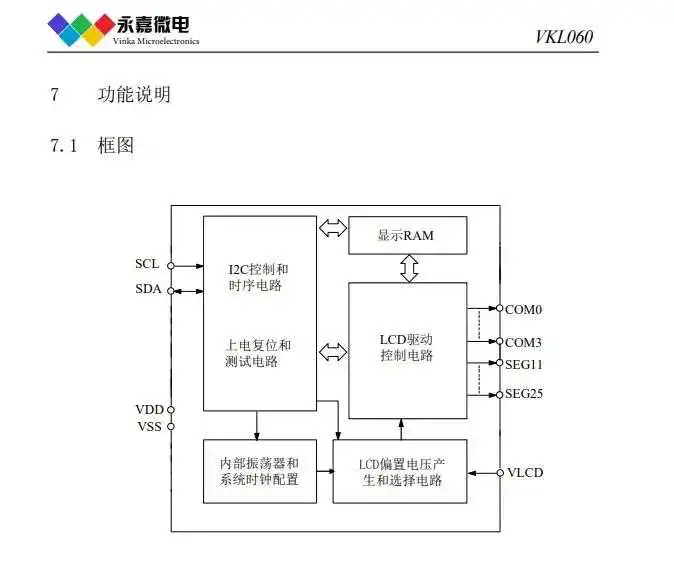

特点：
· 工作电压 2.5-5.5V
· 内置32 kHz RC振荡器
· 偏置电压（BIAS）可配置为1/2、1/3
· COM周期（DUTY）为1/4
· 内置显示RAM为15x4位
· 帧频80Hz
· 省电模式（通过关显示和关振荡器进入）
· 可配置4种功耗模式
· I2C通信接口
· 显示模式15x4
· 3种显示整体闪烁频率
· 软件配置LCD显示参数
· 读写显示数据地址自动加1
· VLCD脚提供LCD驱动电压（≤(VDD-VLCD)）
· 内置上电复位电路(POR)-TEST2接低电平使能
· 低功耗、高抗干扰
LCD/LED控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式
VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SSOP24 省电模式
VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式
VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积
VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积
VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式
VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB) 省电模式
———————————————————————————————————————————————————
VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
——————————————————————————————————————————————————
超低功耗LCD液晶控制器及驱动系列:

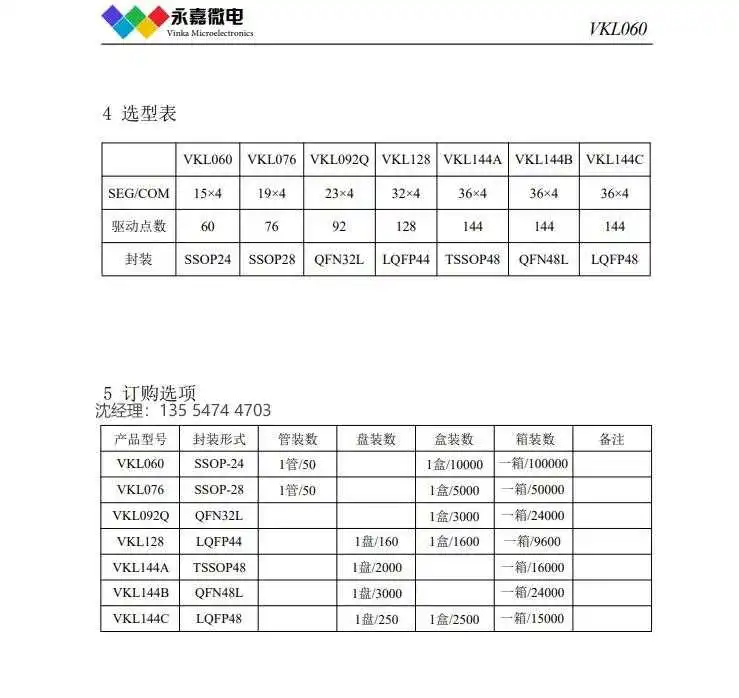

VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP24 超低功耗/抗干扰
VKL076 2.5～5.5V 19seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP28 超低功耗/抗干扰
VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP44 超低功耗/抗干扰
VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP48超低功耗/抗干扰
VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰
——————————————————————————————————————————————————
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg*1com 偏置电压 -- 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁
VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁
(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
