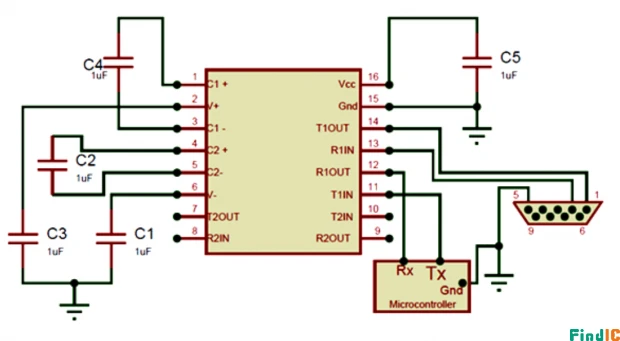

max3232原理图（max3232典型电路图）

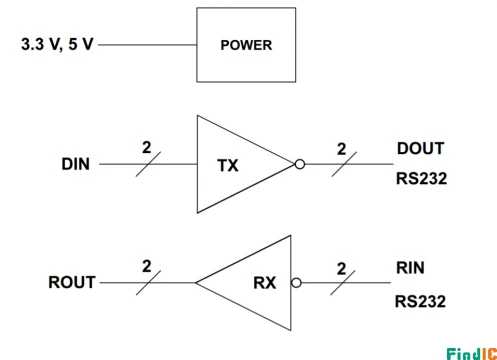

MAX3232系列器件由2个线路驱动器，2个线路接收器和一个带有±15 kv ESD保护端子的双电荷泵电路(串口连接端子，包括GND)组成。MAX3232系列器件满足TIA/EIA-232-F的要求，提供异步通信控制器与串口连接器之间的电气接口。充电泵和四个外部小电容允许从单个3-V到5.5 v电源运行。MAX3232系列器件工作在高达250 kbit/s的数据信令速率和最大30 v /μs驱动输出转换速率。

•RS-232总线终端ESD保护超过±15 kV人体模型(HBM)

•满足或超过TIA/EIA232-F的要求ITU V.28标准

•运行3-V至5.5 v VCC供应

•操作高达250 kbit/s

•两个驱动器和两个接收器

•低电源电流:300μA典型

•外置电容:4×0.1μF

•接受5v逻辑输入3.3 v电源

•可选高速终端兼容设备(1 Mbit / s)

-SN65C3232(-40°C to 85°C)

-SN75C3232(0°C to 70°C)

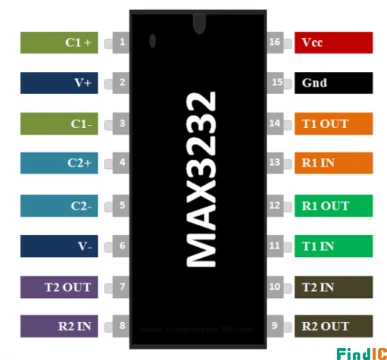

脚1 C1 +，连接到第一个电容器的正极

脚2 V+，连接到电容器的一端，另一端接地

脚3 C1-，连接到第一电容器的负极

脚4 C2 +，连接到第二个电容器的正极

脚5 C2，连接到第二个电容器的负极

脚6 V-，连接到电容器的一端，另一端接地

脚7 T2输出，用于RS232电缆的第二个转换器模块的传输引脚

脚8 R2输入，第二个转换器模块的RS232电缆的接收引脚

脚9 R2输出，微处理器（Rx）的第二个转换器模块的接收引脚

脚10 T2输入，微处理器第二转换器模块的传输引脚（Tx）

脚11 T1输入，单片机（Tx）的第一个转换器模块的传输引脚

脚12 R1输出，微处理器（Rx）的第一个转换器模块的接收引脚

脚13 R1输入，RS232电缆的第一个转换器模块的接收引脚

脚14 T1输出，RS232电缆的第一个转换器模块的传输引脚

脚15 地面，连接到电路的接地

脚16 Vcc，连接到电源电压，通常为+ 5V

•电池供电的系统

•平板电脑

•笔记本

•笔记本电脑

•掌上电脑

•手持设备

制造商: Texas Instruments

产品种类: RS-232接口集成电路

系列: MAX3232

功能: Transceiver

数据速率: 250 kb/s

激励器数量: 2 Driver

接收机数量: 2 Receiver

双工: Full Duplex

工作电源电压: 3.3 V, 5 V

电源电压-最大: 5.5 V

电源电压-最小: 3 V

工作电源电流: 1 mA

最小工作温度: -40°C

最大工作温度: +85°C

封装: SOP-16

高度: 1.58 mm

长度: 9.9 mm

宽度: 3.91 mm

产品类型: RS-232 Interface IC

工厂包装数量: 2500

子类别: Interface ICs

单位重量: 260 mg
