产品特点
● 效率高达 80%以上
● 1*2英寸标准封装
● 单电压输出
● 价格低
● 稳压输出
● 工作温度: -40℃~+85℃
● 阻燃封装，满足UL94-V0 要求
● 温度特性好
● 可直接焊在PCB 上
产品应用
HRF W2~20W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、18~36V及36~72VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、400VDC、500VDC、600VDC、800VDC、1000VDC等，具有功率密度大，输出功率高，应用范围广等优点。

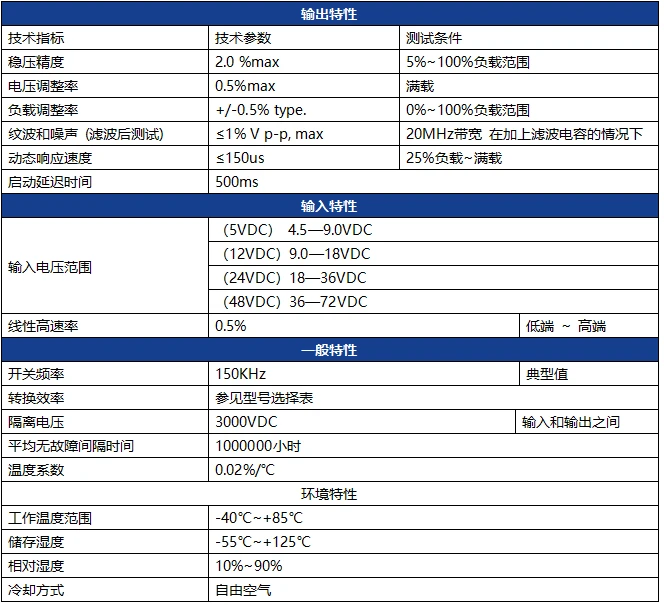

技术参数
备注：因产品的反馈电阻用的比较大，所以在产品完全空载的时候，在输入高端电压的时候，输出电压会有偏高的现像，可以在输出端增加0.5%的假负载，就可以解决了，如果有要求，请说明，我们可以在内部解决。
HRF隔离升压产品型号选择指南
HRFxxxxxxD-xxD-ADJ
1、 输入电压值,可根据客户的需求设定最小输入值电压
2、 输出电压值,如果只是给定一个电压值,就是不带调节端的产品,如果给定一个范围,那就是带ADJ调节端的产品,具体电位器的电阻值,可根据产品标签上值来匹配.
3、 功率大小都可以按客户的具体要求来订制,因为每一款升压模块都是特殊的,所以不存在订制产品费用，请放心选型。

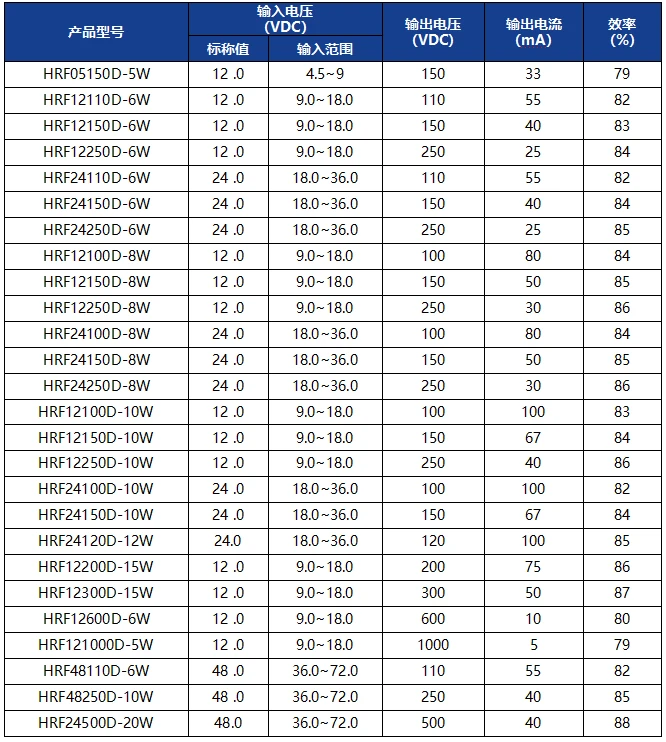

部分产品型号参数
此上型号，只是常用型号，有另外电压选型，请与我公司联系；
产品举例说明：
1、型号：HRF12110D-10W，输出端E2电容可选 22UF/200V的电解电容。输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：10W
2、型号：HRF24200~300D-10W，输出端E2电容可选 10UF/450V的电解电容。 输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
3、型号：HRF24500D-6W ,输出端E2电容可选10UF/450V的电解电容两个进行串联来来滤波 输入电压Vin：18~36VDC；输出电压Vout：500VDC；输出功率：6W

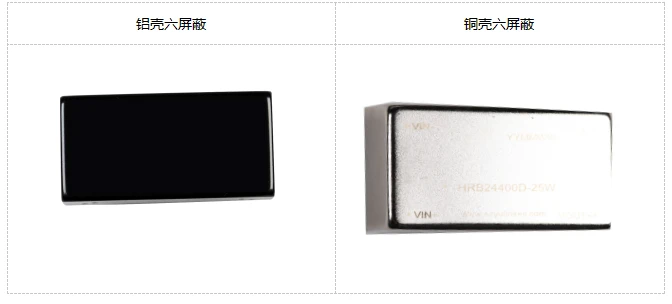

外型尺寸及引脚描述

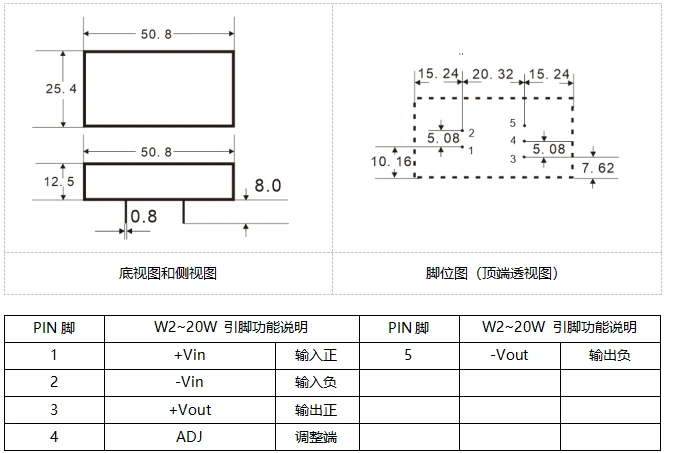

HRF 系列 产品尺寸：50.8x25.4x12.5 单位: mm

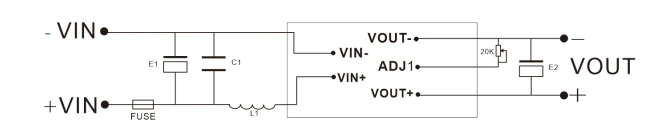

产品应用原理图及器件选型:
1、FUSE:1.5~2倍的最大输入电流
2、E1:至少两倍的输入电压耐压容量47~220UF
3、C1:0.1UF/50V
4、L1:10~100UH 2倍的最大输入电流,可选加
5、E2 至少1.5倍的输出高压耐压,容值建议值 10~47UF,要选用高频低阻型的电解电容.
6、ADJ(20K):如果需要电压调节,就必须接这个电位器,或者改用电阻替换,短接时输出 最高电压值.
