在这之前，我们先将常用元器件所代表的字母来熟悉一下。规则是字母加数字编号，表示编号为几的元器件，比如R100，表示编号为100的电阻。下面是一些常用的。
电阻用R来表示。
电容用C来表示。
电感使用L来表示。
三极管或场效应管一般用Q或VT来表示 。
集成电路一般用U或IC来表示。
稳压二极管常用ZD来表示。
普通二极管则用D来表示。
开关用SW来表示。
晶振用Y来表示。
单向晶闸管用SCR来表示。
双向晶闸管用TRIAC来表示。
电位器一般用RP来表示。
保险管用FUSE来表示。
整流桥用DB来表示。
电机一般用M来表示。
变压器一般使用T来表示。
热敏电阻一般使用RT来表示。
当然还有很多，我暂时就想到这些。下面来看下，信号的英文都代表什么。
VCC，一般表示电源电压。
VDD，一般表示芯片工作电压。
VSS，表示电源低电位端。
GND，接地端。
CLK，表示时钟信号。
CS，表示片选信号。
EN，使能端，就是一个开关控制。
RX，表示接收数据，USB线中就有。
TX， 表示发送数据。
RESET ，复位。

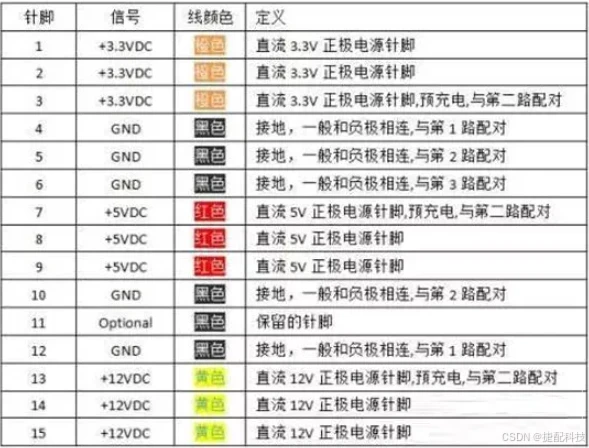

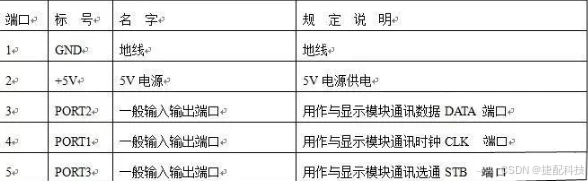

上面只是一点一点常用的信号标识，这种信号标识一般都在线路板上的接口处会有，下图中就是一个电源的接口定义。
