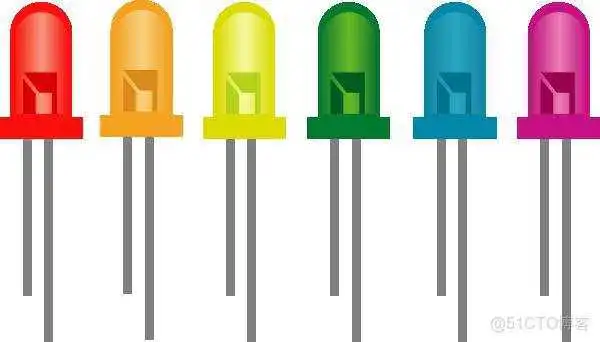

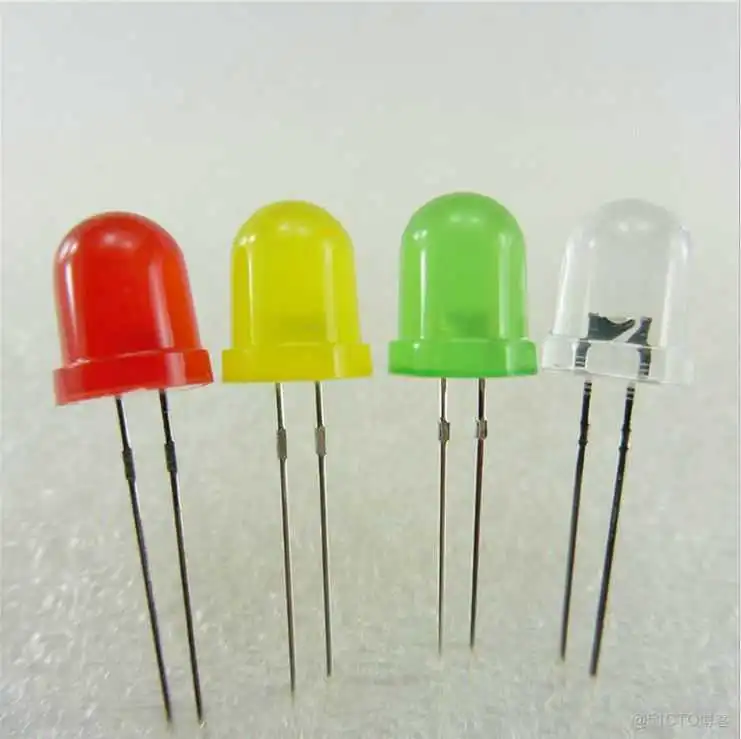

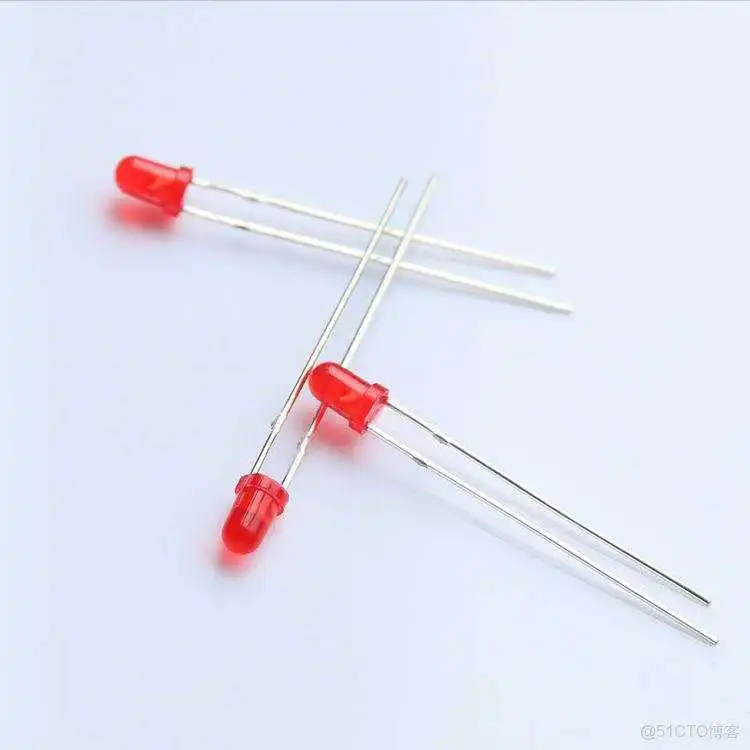

LED发光二极管

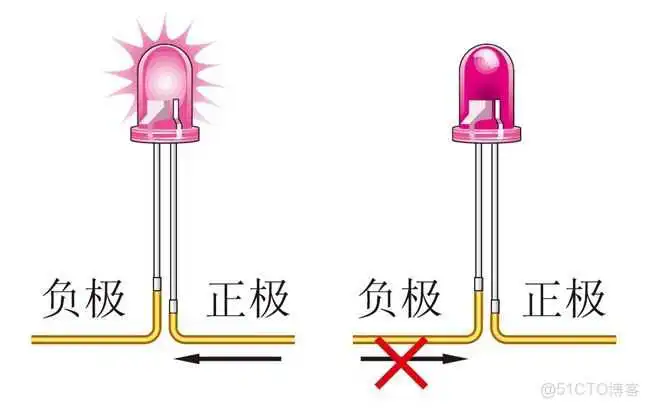

LED（Light Emitting Diode），发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED灯发光的原理。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光视效能的140瓦白炽灯作为光源，它产生2000流明的白光。经红色滤光片后，光损失90%，只剩下200流明的红光。而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。汽车信号灯也是LED光源应用的重要领域。
发光二极管可以分为普通单色发光二极管、高亮度发光二极管、超高亮度发光二极管、变色发光二极管、闪烁发光二极管、电压控制型发光二极管、红外发光二极管和负阻发光二极管等。LED的控制模式有恒流和恒压两种，有多种调光方式，比如模拟调光和PWM调光，大多数的LED都采用的是恒流控制，这样可以保持LED电流的稳定，不易受VF的变化，可以延长LED灯具的使用寿命。

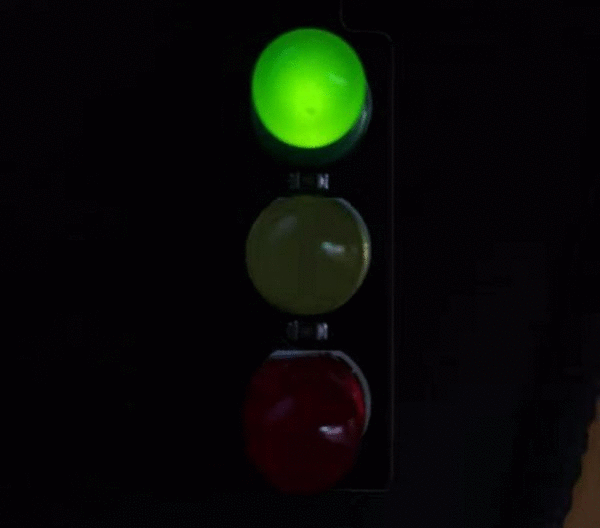

交通灯
交通灯有两种，给机动车看的叫机动车灯，通常指由红、黄、绿（绿为蓝绿）三种颜色灯组成用来指挥交通通行的信号灯。绿灯亮时，准许车辆通行，黄灯黄闪时，已越过停止线的车辆可以继续通行；没有通过的应该减速慢行到停车线前停止并等待，红灯亮时，禁止车辆通行。给行人看的叫人行横道灯，通常指由红、绿（绿为蓝绿）二种颜色灯组成用来指挥交通通行的信号灯，红灯停，绿灯行。

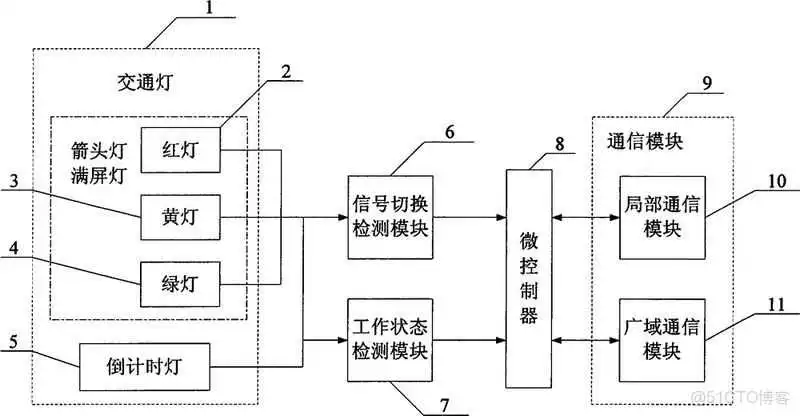

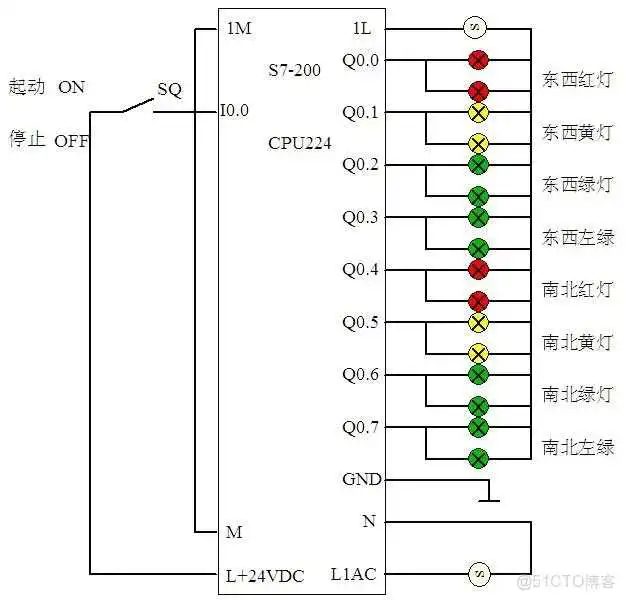

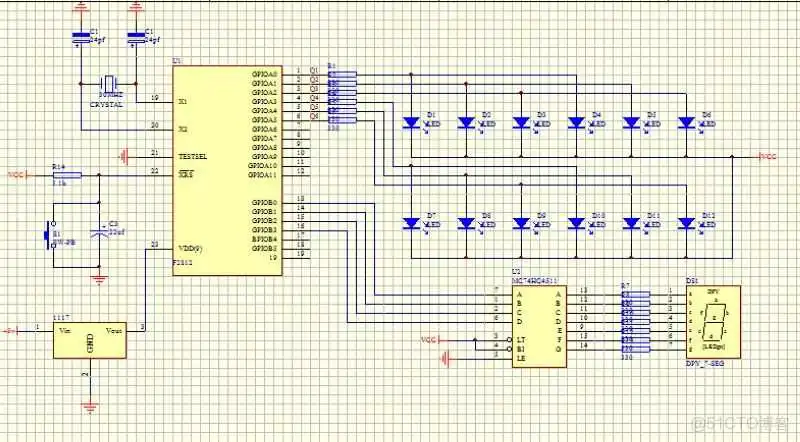

一些交通灯控制电路图

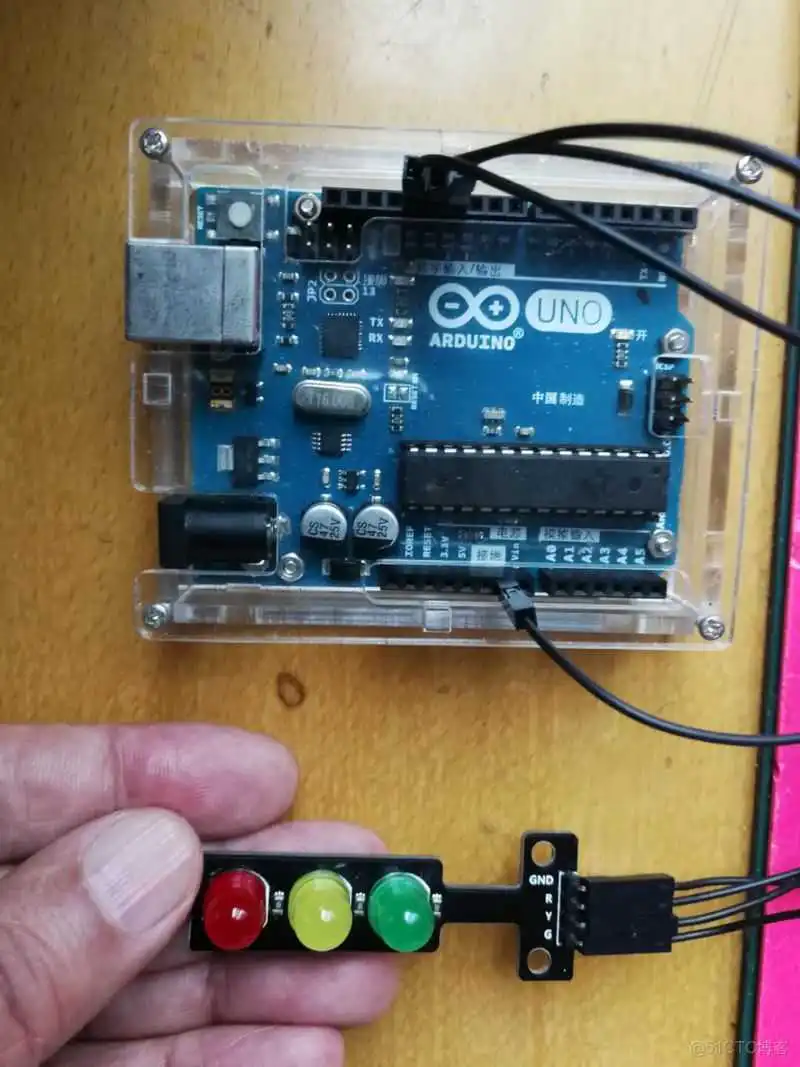

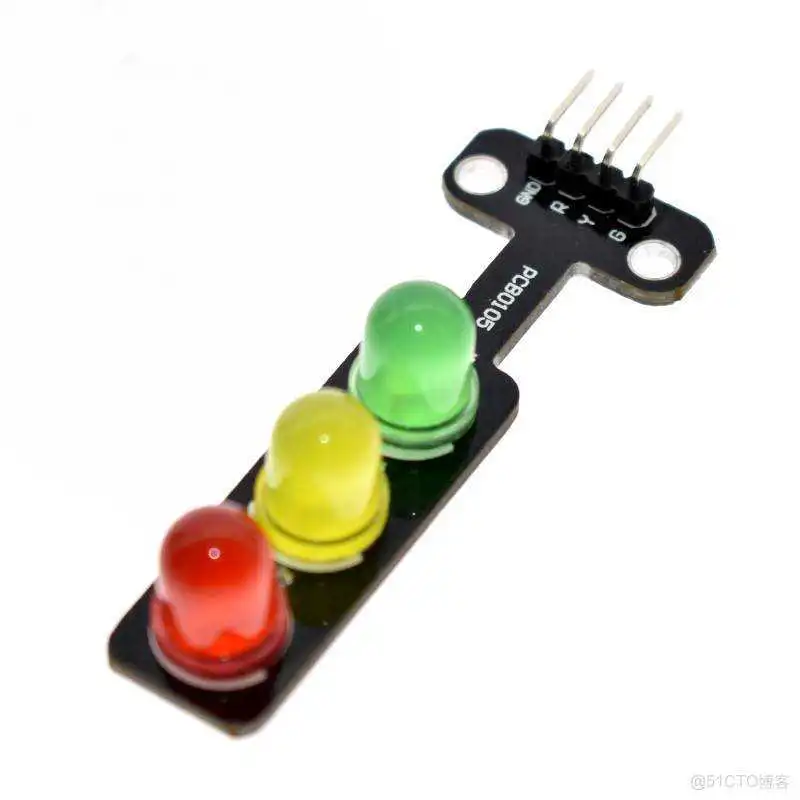

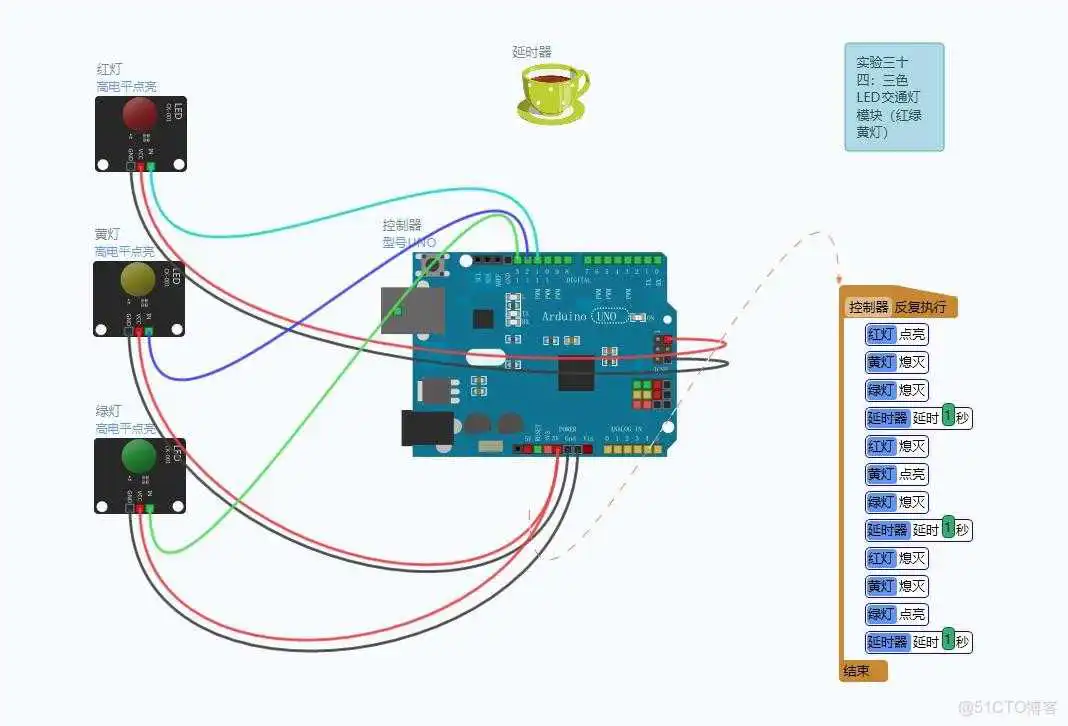

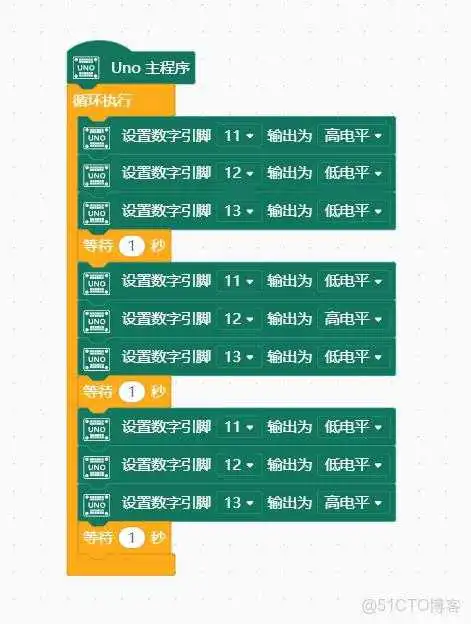

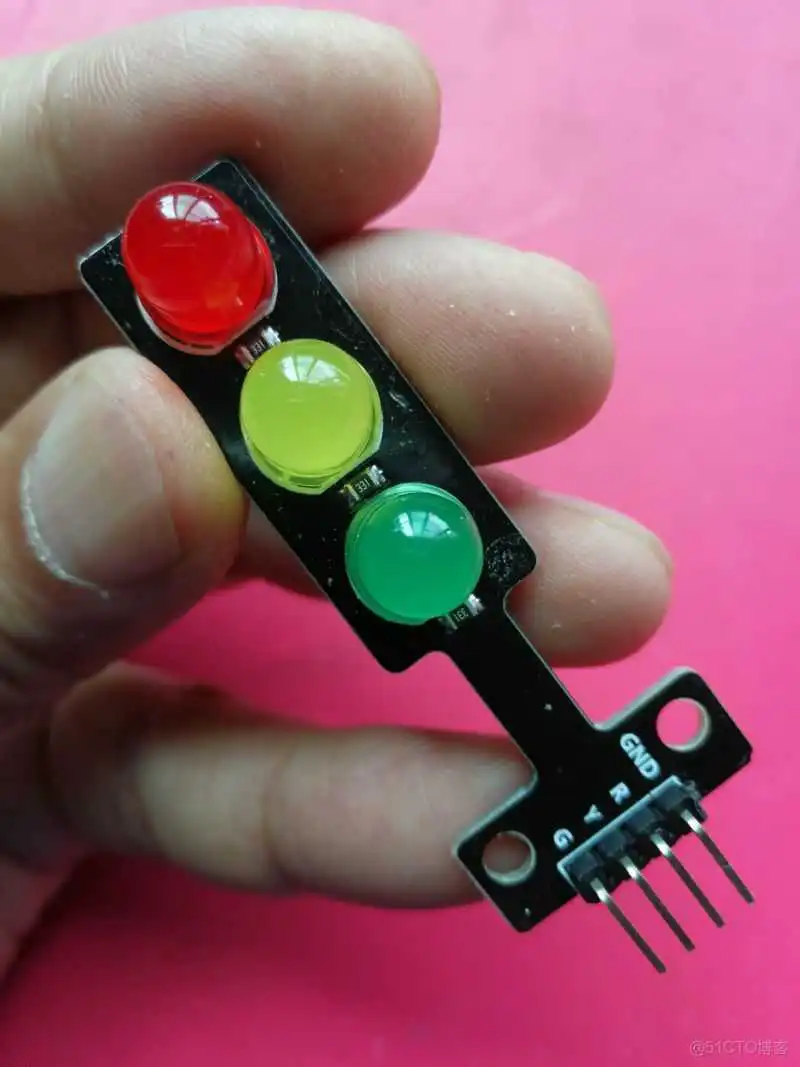

三色LED交通灯模块（红绿黄灯）
