最近有老板问小捷：为什么现在招聘一个会画原理图、画PCB、还会调试的工程师这么难？
先说原理图设计，听起来不过是把几个元件连连线的事儿，对吧？

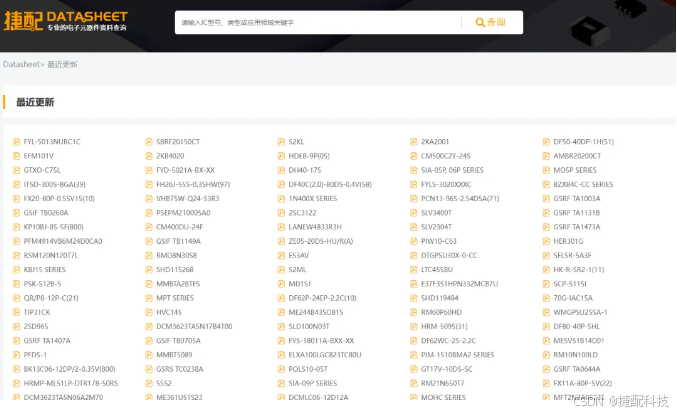

设计原理图得选型，选型得看数据手册（Datasheet），动辄上百页全是英文，有的词组合起来都没法翻译，都得找专业书籍对照，翻译软件都翻译不全，对照琢磨才能明白数据表说的，就算这些词汇，全准确无误翻译成专业词汇，也看不懂。
因为里面涉及的理论，太多太深。有几页写的，电压电流特性曲线，温度特性曲线，包括什么温度漂移啥的，都涉及到半导体方面了。
电子电路理论就更不用说了，用什么元件就涉及到哪块的理论。原理图设计者，在选型的时候，一般是没法看全数据表的，就是看看引脚和参考电路那几页而已，但就是那几页也非常难。
结果就是，这么多人会画PCB、会调试，但一到原理图这儿就歇菜了！

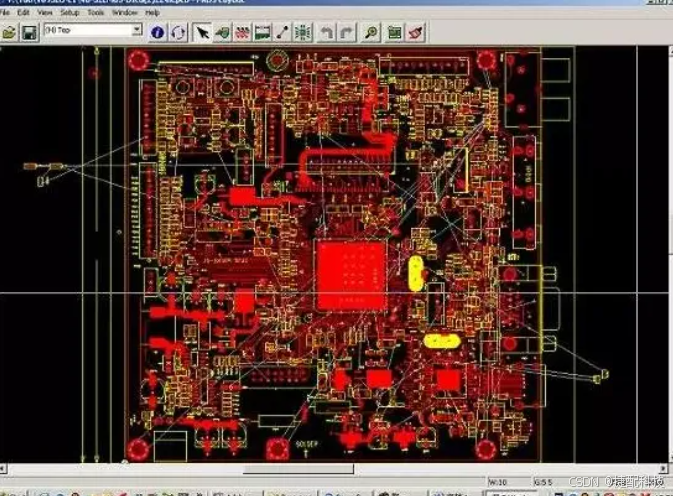

再来看PCB设计，听起来好像比原理图简单点？呵呵，醒醒吧。

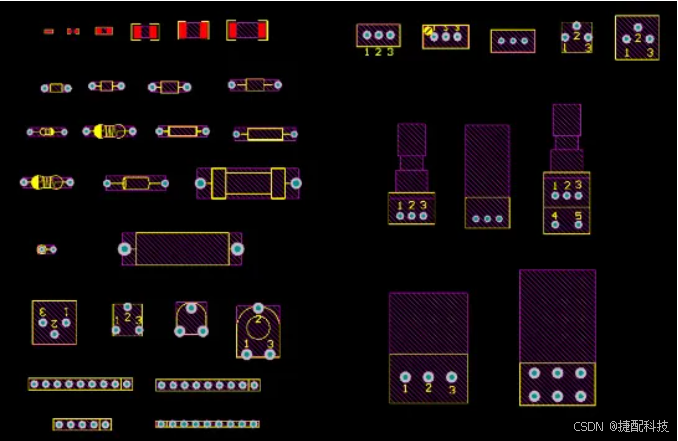

得知道封装是啥意思吧，各种封装尺寸得看过一遍吧，数据手册一样得看封装那页吧，得会看平面尺寸机械图吧，因为要照着平面尺寸图核对封装吧，没有封装的得自己画吧？
知道MIL和CM是啥意思吧，各种快捷键，各种选项，各种操作。
然后呢，还得懂什么蛇形走线、差分信号线，走线安全距离这些玩意儿。
这么多复杂功能，你咔咔一顿操作，几天到几个月不等，才能画出个差不多的PCB！
然后，还得联系制板厂打样、出材料清单、买元器件，一堆事呢。就算这后面的步骤，全甩给制板厂承包了，也得整理元件库、封装库，除非你就一块电路板，以后都不更新了。
这一圈折腾下来，你还觉得简单？

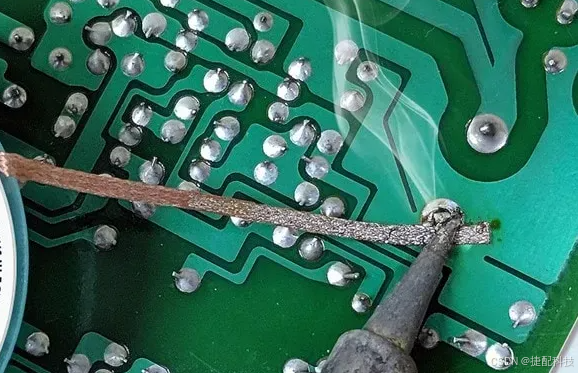

最后说说调试和维修，看起来是整个过程最简单的，毕竟就是拿着电烙铁拆焊零件嘛。
会用电烙铁，这不仅仅是拆焊小零件那么简单，还包括如何精准焊接、避免焊点虚焊或过热损坏元件。处理精细的SMD元件，遇到高密度板和BGA封装，维修难度还会成倍增加！
除了手工操作，你得会简单的电路分析吧？
了解电源部分、信号传输部分、控制部分等电路模块的工作原理，判断电路的关键节点，找出可能的故障点。还有滤波器、电源管理、射频电路也得有基础了解吧？
调试和维修又少不了各种仪器设备的使用。这包括但不限于万用表、示波器、信号发生器、逻辑分析仪、频谱仪。你得知道基础操作吧？
比如用示波器捕捉信号的瞬态响应，用逻辑分析仪分析数字电路的时序问题，用频谱仪检测射频电路的干扰信号......
你还得要怎么用排除法、隔离法吧？你得能通过观察症状、分析电路、使用仪器，逐步缩小故障范围，确定问题根源吧？
最后是不是还要懂一点电路仿真软件，帮助分析故障原因，预测电路的行为？
另外，是不是还得会点Python脚本进行数据分析或自动化测试？
你要真能招这么一个全能工程师，谁还能不佩服老板你慧眼识珠？毕竟，就算真给你找到了，这工资，也不是一般老板舍得给的。
各位看官看完之后有什么想法？可以在评论区留言！
