最近学习完51单片机之后，尝试自己做一个简单的51小车，了解一下小车一些基本原理，同时加深对于51单片机的理解。以下是一些学习心得，以及学习过程中的一些问题及解决方法。
一、硬件连接部分。

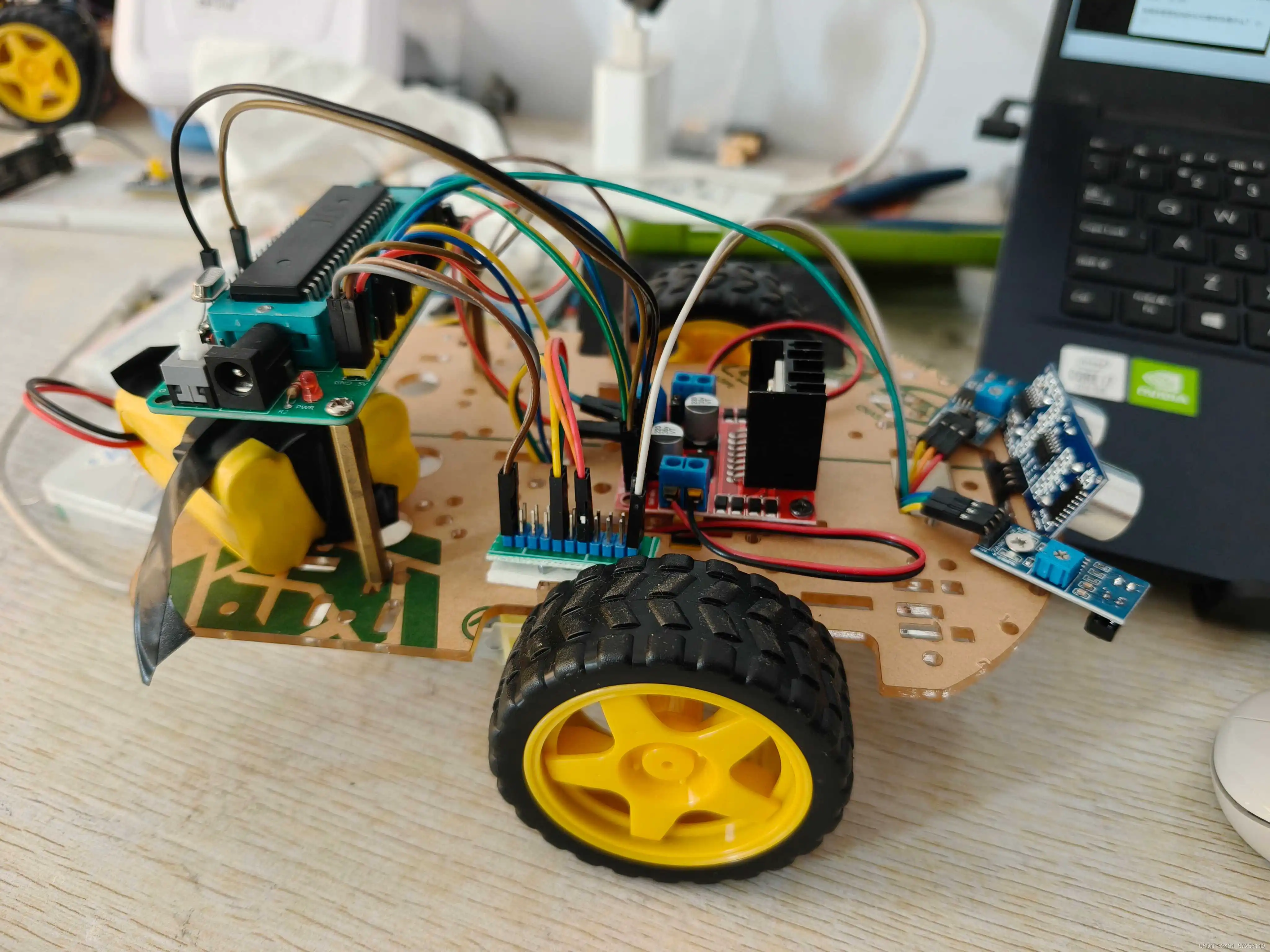

车模用的是普通三轮车模，只有两个电机，对于新手入门是比较友好的。
1.L298n驱动模块
首先要注意到，不能直接用单片机控制电机运动，而要借助L298n驱动模块。由于单片机内部结构原因，其等效内阻极大， 导致输出电流极小，尽管I0口输出高电平为5V，但输出功率极小，无法满足直接电机的额定功率，所以我们一般只把单片机当控制器，而不是驱动器。
接线部分:
两电机分别与L298N模块上通道AB连接(这里接反的话，电机会反转，不过后续可以调整)。
逻辑输入4个引脚与单片机上IO口相连，这里我用到的是P03-P06几个引脚，后续代码中会有体现。
使能，可理解为开关，控制两个逻辑输入口是否正常工作，这里通道AB使能分别与单片机P3-2,P3-7,P0-2,P0-7几个引脚相连。此处使能上会有跳线帽，如果插上跳线帽，则默认一直工作，始终提供5V电压，无法调速。将跳线帽拔掉，则可以使用PWM波控制直流电机调速。
供电方式，可以用7到12伏的电压给模块供电。这里我用到的是7.2伏可充电电池。以下是电源接线简图。
电池连接L298n模块后，输出5伏电压给单片机供电，再由单片机引出5伏电压，用于给其他所需模块提供5伏电压。(此处后续需要VCC和GND接口过多，所以我在这里焊了一个排针，方便供电。这里用面包板也可以)
2.红外寻迹模块
基本原理是，白色输出端发射一段红外光，如果碰到白色地面，可以反射回来被黑色接收端接收。如果下面是黑色的胶带部分，则红外光被吸收，接收端无法接收信号。
常见的有以上很多种，大家后续设计小车时可以按需选择。这里我使用两个TCRT5000模块即可完成任务。
VCC和GND连接到排针相应端口上供电，这里只用到一个DO口与单片机P2-5和P2-6两个IO口相连，用于提供检测结果，AO口没有使用。
这里注意，寻迹模块在使用的时候需要调试灵敏度。
用螺丝刀🪛左右旋转蓝色小电阻，在白色部分亮两个灯，黑色部分亮一个灯。这里建议将模块组装到车上，放在赛道上调试，会比较准确。
3.超声波模块
超声波测距模块可提供2cm-400cm的非接触距离感测功能，测距精度3mm，模块包括超声波发射器，接收器与控制电路。
超声波测距基本原理如下
首先采用 IO 口 TRIG 触发测距，给最少 10us 的高电平信号。此时模块自动发送 8 个 40khz 的方波，自动检测是否有信号返回，如果有信号返回，通过 IO 口 ECHO 输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。测试距离＝(高电平时间*声速(340M/S))/2。
输出和接收口分别连接P2-1和P2-2端口，正常供电。
4.蓝牙模块
(这里我买成了贴片式的，焊上排针也能使用，但是没有灯作为提示，不知道是否已连上蓝牙。)
正常情况下只需要用到四个引脚即可。
VCC:输入3.2-6V电压
GND:接地电源
RXD:串口接收引脚，接单片机TX引脚
TXD:串口发送引脚，接单片机RX引脚
这里在小车制作过程中遇到一些问题。
1.电源插上后小车电机不转。
后续检查使能端口是否正确接入，代码中要给使能供能，否则电机不转。
检查电池电量是否充足，L298N模块要求接入电压7V到12V，如果电池没电了，电压达不到，也是带不动小车的。可以用万用表先测量一下电池电压。
2.L298N驱动模块供电情况
这个模块当时学习的时候遇到很多问题，关于接线部分就尝试了很久，几乎每个博主说的接线方式都不太一样。后面查了很多资料去学习，了解到它的供电方式不止一种。
这里注意到电压输入输出端口后有一个跳线帽，叫做“板载5V使能”。如果插上跳线帽，则L298n模块可向外输出5V电压，可用于给单片机供电。如果跳线帽拔掉，则需要外部给L298n模块输入一个5V电压。
这里我们常用的供电方式有三种。
3.跟B站UP主“HBSTU自动化”学习蓝牙和超声波模块，代码部分一样但放到小车上始终没有反应。
这个主要是由于car文件中TMOD，应当设置为定时器模式，我这里设置为计数器模式。
本人小白，以上学习心得，如有错误或者不准确之处，还请大佬指出。
