ad20原理图怎么生成pcb步骤（ad15原理图生成pcb视频）



相信大家都知道AD20是一种电子设计自动化软件，提供了丰富的工具和功能，以支持电子产品从概念设计到制造的全过程。AD具有集成的原理图绘制、PCB布局、仿真分析、信号完整性和电磁兼容性等功能，今天捷多邦就来教大家如何使用AD20来生成我们的PCB线路板，帮助大家进行高质量的电路设计和PCB设计。

以下是捷多邦整理的使用AD20生成PCB的基本步骤：
1. 绘制原理图：在AD20中创建一个新项目，并使用原理图编辑器设计电路图。连接器、器件和电路元件应该正确地放置和连线。

9. 生成输出文件：完成PCB设计后，可以生成所需的输出文件，如Gerber文件用于制造、钻孔文件、BOM等。

以上就是捷多邦整理的相关内容啦，当然啦这只是一个概述，AD20具有丰富的功能和工具，可以进一步优化和细化PCB设计~希望这篇能在大家使用AD20的时候帮上忙~

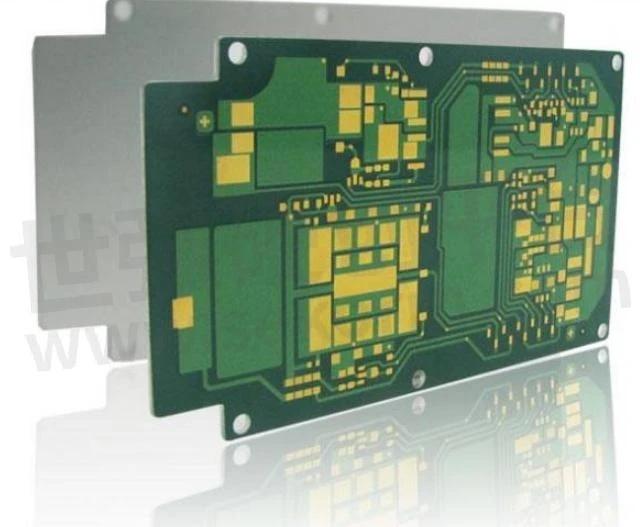

图 1
