大家好，咱们继续。上一期咱们谈到了如何进行硬件调试，并对一些简单的报错信息进行处理，说到底还是在做测试岗人员进行的工作。
据了解这类工作实际上不会得到过多的关注，因为企业单位往往会在开发阶段给出调试策略，测试人员严格按照操作手册做，基本就可以了。
为了更好的结合科研命题，提出新的应用场景的解决方法，那么光停留在GUI数据处理以及测试硬件和使用GUI就不够了。
本文将利用部分mmWave studioGUI内嵌的MATLAB解析代码，并结合采集配置方法，对bin文件进行数据解析。

根据操作手册中的配置分析数据文件格式

StaticConfig：

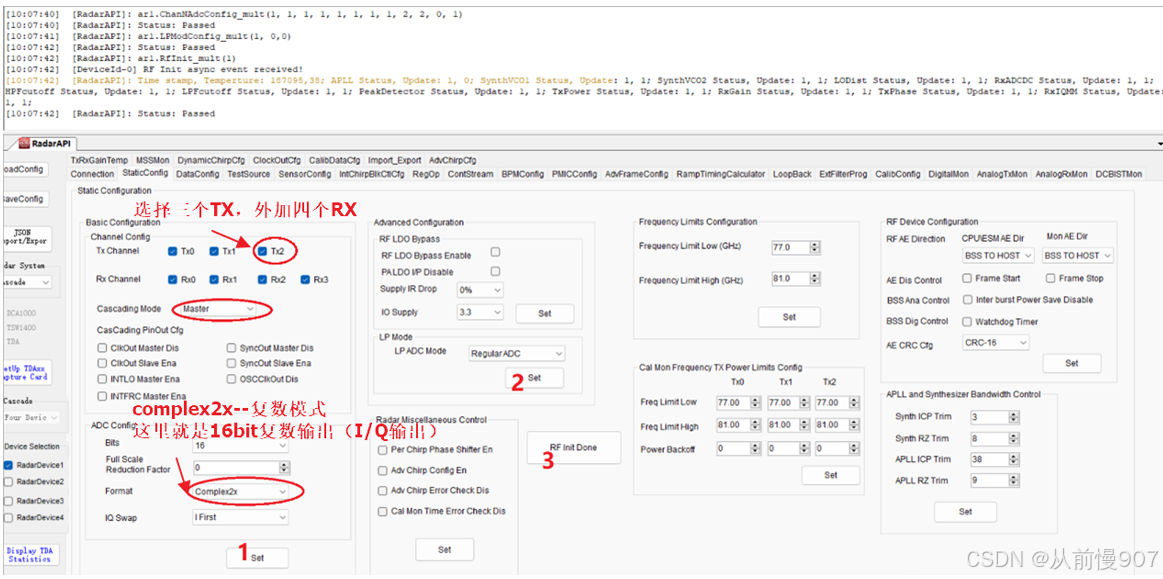

在StaticConfig中配置需要启动的天线。在ADC format设置中，complex2x和complex1x有不同之处。
首先，real格式下，不会用上正交解调，即传输的数据里面仅有实部数据。Complex2x和complex1x则会传输I和Q数据（实部和虚部数据）。
其不同之处可以理解为：complex1x模式下，进行IQ不平衡校正，然后对信号进行下采样，会包含上下两个频段的信息，和噪声与干扰信息（干扰信息使用CQ数据进行查看）；
complex2x模式下，只取上频段，而下频段的信息是噪声源占用的，所有可以起到降噪的作用。此外，complex2x会比complex1x模式多一倍的数据量，并且得到的三维2D-FFT图像上的噪点会更少，但是数据量不同的具体原因与数据格式上面的差异尚不明确（求助大佬解答，谢谢）。

Sensor config

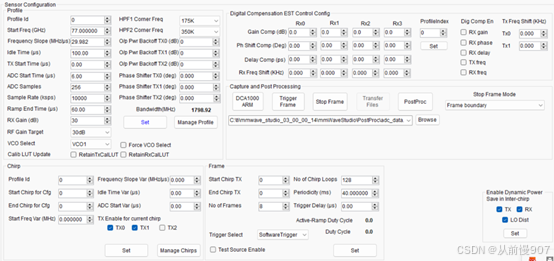

这一部分配置输出波形的各项参数，下面介绍几个受关注的参数计算方式。Frequency Slope*Ramp End Time = Bandwidth。此外可以通过使用GUI的“RampTimingCalculator”计算各个时间参数的约束范围，这里的时间参量有限制的。左下角栏目“Chirp”配置的是各个TX的波形，我们将这三个tx所包含的Chirp索引计算一下：根据操作手册中的配置，就是3*（0-0+1）=3（三个tx分别专用一个chrip，并且没有改变起始频率）。“Frame”栏目提供帧数以及chirp 循环设置等参数。其中periodicity是一帧的总周期，注意和前述时间参量的关系。
根据操作手册中的配置，可以得到数据文件，下面验证data_bin文件的大小，检验配置是否正确：
27648KB = 27MB = 256（adc samples）* 8（complex2x格式IQ采样下，一个数据点的大小，单位为byte） * 3（一个loop中tx占用的chirp个数） * 4（RX number） * 9（手册中设置的是10，实际通过解析idx文件，得到有效帧数为9，这里自己解析一次看看具体是多少）。
再简单介绍一下解析idx_bin文件的方法：MATLAB定位到路径mmwave_studio_03_00_00_14mmWaveStudioMatlabExamples4chip_cascade_MIMO_example֌dataParse，更改idx文件路径，调用getValidNumFrames（），其返回结果就有frames numbe，即为有效帧数。

传统二维FFT的处理方法（含MATLAB代码）

博主在Data config选项卡中设置了“CSI2”的输出格式，在此不再介绍CSI2机制。咱们可以理解为将视频流数据按照一帧接一帧的方式，快速传输的方法。它分为非交错和交错模式，其中博主用的GUI尚未找到配置非交错模式的方法（经过后续检验，上一期采集的方法默认为交错模式）

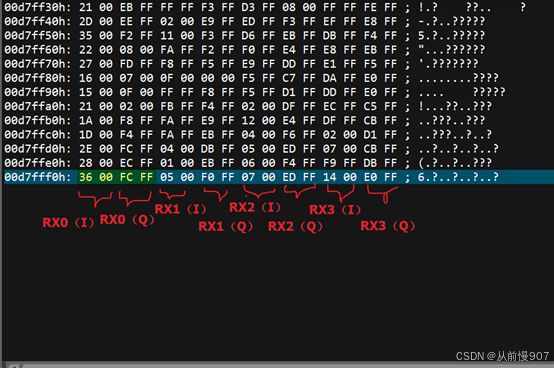

下面配置：输出大小16bits，格式为“complex1x”的ADC数据，4个RX同时运行的输出结果，文件大小：13.5MB（complex1x格式IQ采样下，一个数据点的大小为4byte）。各通道数据序列如下：（不太会用绘图软件）

注上图效果为使用软件UltraEditor打开。

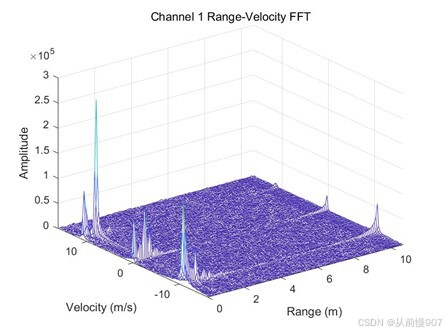

第一组就是操作手册中的配置，用手覆盖在天线板上方，第二组更改ADCformat为“complex1x”，不遮挡天线。首先更改“dataProcess/chat4.m”的输入bin文件路径，然后根据之前的配置，修改好内部参数，比如扫频斜率等等，选择自己的通道（1-4可选）。运行文件，得到下图。

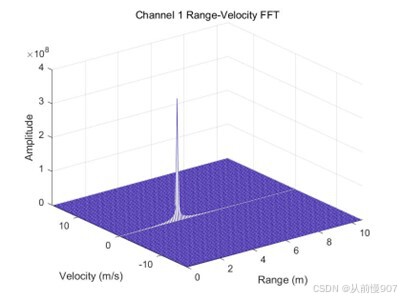

complex2x数据格式

可见，complex1x输出下，会有一些噪声一并输出。而complex2x输出下，噪声受到抑制。

将会介绍如何制作特定环境下的数据集。对于本文尚有疑问的同志，请先到TI官方论坛寻找（有官方工程师做回复，案例很多，解决速度快），解决不了的话，再到评论区提出哦！
