简介：MSP430F5529是德州仪器推出的高性能、低功耗微控制器，广泛应用于嵌入式系统。2.6版本的库函数简化了编程过程，并提供了全面支持基本I/O操作、中断处理、定时器、串行通信和模拟功能等。工程模板和例程帮助开发者快速搭建开发环境，并通过资源达人分享计划，共享开发者的经验和技巧。压缩包中的文档和特定版本库文件进一步辅助开发者根据需求选择合适的资源。 MSP430F5529库函数2.6

微控制器（Microcontroller Unit, MCU）是一种集成电路，它包含了中央处理单元（CPU）、存储器、输入/输出接口以及其他必要的外设，用于执行特定的控制任务。MSP430F5529是德州仪器（Texas Instruments）生产的一款高性能、低功耗的16位微控制器，广泛应用于工业控制、医疗设备、消费电子等领域。

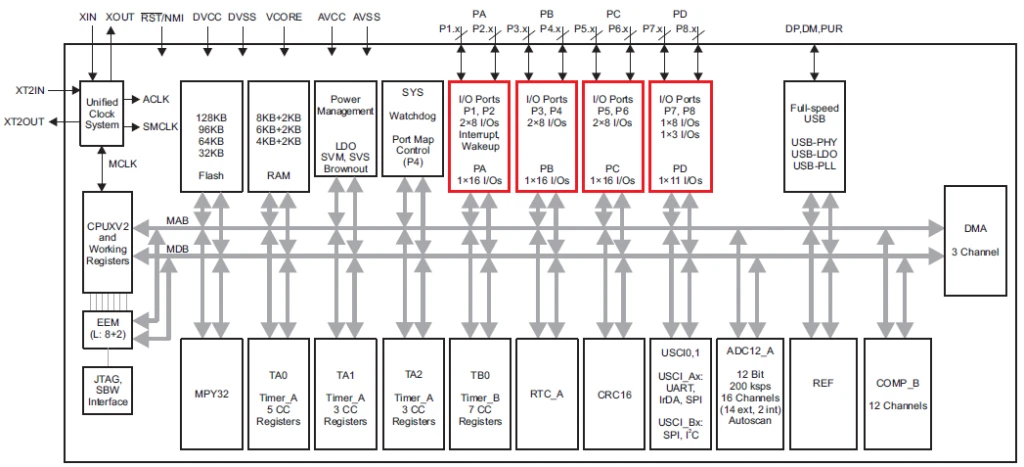

MSP430F5529以其优异的低功耗性能和丰富的片上外设而著称，其特点包括： - 低功耗 ：多种电源管理模式，适合电池供电的应用。 - 高性能 ：16位RISC架构，指令周期最快可达16MHz。 - 丰富的外设 ：包含多种通信接口，如UART、I2C、SPI、USB等，以及定时器、ADC、DAC等模拟外设。

由于其高性能和低功耗的特性，MSP430F5529适用于多种应用场景，例如： - 智能家居 ：用于控制家电和照明系统。 - 健康监测 ：用于便携式医疗设备，如心率监测器。 - 工业自动化 ：用于传感器数据采集和控制系统。

在接下来的章节中，我们将深入探讨如何利用库函数来开发基于MSP430F5529的应用程序，并详细介绍如何实现基本的I/O操作、中断处理、定时器控制等功能。

2.1.1 嵌入式系统的基本概念

嵌入式系统是一种嵌入到设备中，为特定应用目的而设计的专用计算机系统。它们通常用于控制、监视或管理各种类型的设备，从家用电器到工业控制系统。嵌入式系统的特点是与特定硬件紧密结合，并且通常具有实时性、可靠性、低功耗和小体积等特性。

在嵌入式系统开发中，程序员不仅要编写代码，还需要了解硬件的工作原理和外设的特性。这通常涉及到底层编程，包括直接与硬件寄存器交互的操作。随着硬件平台和操作系统的发展，库函数的使用变得越来越普遍，它们封装了底层的复杂性，提供了一种更简单、更高效的方式来访问硬件资源。

2.1.2 开发环境的搭建

开发嵌入式系统的环境通常包括硬件平台（如开发板）、编译器、调试器和集成开发环境（IDE）。对于MSP430F5529这类微控制器，开发环境的搭建通常涉及以下步骤：

安装IDE ：选择一个支持MSP430系列的IDE，例如Code Composer Studio（CCS）。
配置编译器 ：确保编译器能够生成适用于目标硬件的代码。
安装驱动程序 ：确保开发板的USB接口可以被计算机识别。
连接硬件 ：将开发板通过USB连接到计算机。
创建项目 ：在IDE中创建一个新的项目，并选择正确的微控制器型号。
配置工具链 ：设置编译器、链接器和其他必要的工具链参数。
编写代码 ：开始编写嵌入式程序代码。
编译和调试 ：编译代码并在模拟器或实际硬件上进行调试。

2.2.1 库函数的定义和分类

库函数是一组预先编译好的代码，封装了特定的功能，供开发者在编写程序时调用。它们通常按照功能进行分类，例如输入/输出（I/O）、字符串处理、数学运算等。在嵌入式系统开发中，库函数通常分为两大类：

标准库函数 ：这些函数通常由编译器提供，实现通用的功能，如内存分配、时间管理等。
硬件抽象层（HAL）库函数 ：这些函数针对特定的硬件平台，提供了访问硬件资源的接口。

2.2.2 库函数对开发效率的提升

使用库函数可以显著提高嵌入式系统的开发效率，原因如下：

减少重复工作 ：库函数封装了常见操作，开发者无需重复编写相同功能的代码。
易于维护和移植 ：使用标准库函数可以使代码更容易维护和移植到其他硬件平台。
提高可靠性 ：库函数通常经过严格测试，使用它们可以减少软件缺陷。
加快开发周期 ：快速实现复杂功能，允许开发者集中精力处理应用逻辑。

2.3.1 MSP430F5529开发工具链概述

MSP430F5529微控制器的开发工具链通常包括Code Composer Studio（CCS）作为集成开发环境，以及MSP430系列的专用编译器和调试器。这些工具提供了一套完整的开发和调试解决方案，支持从代码编写到硬件调试的整个过程。

2.3.2 库函数与IDE的集成

库函数与IDE的集成意味着开发者可以在IDE中直接调用库函数，无需手动配置和链接。这通常通过以下步骤实现：

配置项目 ：在IDE中创建新项目时，选择正确的微控制器型号和所需的库函数。
自动代码生成 ：IDE提供的工具可以帮助生成访问硬件资源的模板代码。
代码提示和自动完成 ：在编写代码时，IDE会提供代码提示和自动完成，帮助开发者快速使用库函数。
调试支持 ：使用IDE的调试工具可以直接查看库函数的状态和执行结果。

通过本章节的介绍，我们了解了库函数在嵌入式系统开发中的重要性，以及如何利用开发工具链与库函数进行高效开发。接下来的章节将深入探讨基本I/O操作的库函数实现，以及如何通过实战演练来加深理解。

在本章节中，我们将深入探讨MSP430F5529微控制器的基本I/O操作，以及如何使用库函数来实现这些操作。我们将从数字I/O操作开始，逐步深入到模拟I/O操作，并通过一个实战演练项目——LED控制项目，来具体展示如何应用这些库函数。

数字I/O操作是嵌入式系统中最基本的操作之一。在本小节中，我们将介绍GPIO基础与配置，以及如何使用库函数实现数字输出和输入。

3.1.1 GPIO基础与配置

GPIO（General-Purpose Input/Output，通用输入/输出）是微控制器中用于控制数字信号的端口。通过配置GPIO的工作模式，可以实现信号的输入或输出功能。

在这个示例中，我们使用了位操作符来设置和清除特定的位。表示将P1.0设置为输出模式，而表示将P2.3设置为输入模式。

3.1.2 数字输出的库函数实现

数字输出通常用于控制LED灯的亮灭或者驱动其他数字设备。

在这段代码中，我们定义了两个函数和，分别用于打开和关闭指定引脚的数字输出。是一个宏，用于将端口号转换为对应的寄存器基地址。

3.1.3 数字输入的库函数实现

数字输入用于读取外部设备的状态，例如按键是否被按下。

函数读取指定引脚的数字输入状态。如果该引脚的值为1，则表示输入状态为高电平，否则为低电平。

模拟I/O操作涉及到模拟信号的采集和输出，通常用于传感器数据的读取或者音频信号的输出。

3.2.1 ADC和DAC基础

ADC（Analog-to-Digital Converter，模拟-数字转换器）用于将模拟信号转换为数字信号。DAC（Digital-to-Analog Converter，数字-模拟转换器）则是将数字信号转换为模拟信号。

3.2.2 模拟输入的库函数实现

模拟输入通常用于读取传感器的数据，例如温度传感器。

这段代码展示了如何使用ADC读取模拟值。首先，启动ADC转换，然后等待转换完成，并最终返回转换结果。

3.2.3 模拟输出的库函数实现

模拟输出可以用于生成PWM（脉冲宽度调制）信号，控制电机速度或者调节LED亮度。

在这个示例中，我们设置了DAC12_0CTL寄存器，将DAC12_0DAT的值设置为所需的模拟输出值。

3.3.1 项目需求分析

在这个项目中，我们将实现一个简单的LED控制功能，通过按钮来控制LED灯的亮灭。

3.3.2 硬件连接与软件编程

硬件连接如下：

将LED的正极连接到P1.0
将LED的负极连接到GND
将按钮的一端连接到P2.3
将按钮的另一端连接到GND

软件编程部分，我们将使用前面介绍的库函数来实现功能。

3.3.3 功能测试与调试

在完成了硬件连接和软件编程后，我们进行功能测试。按下按钮，LED灯应该亮起；释放按钮，LED灯应该熄灭。

通过本章节的介绍，我们了解了如何使用MSP430F5529微控制器的库函数来实现基本的I/O操作，包括数字I/O和模拟I/O。我们还通过一个LED控制项目，将理论知识应用到了实际操作中。这些知识和技能对于嵌入式系统开发者来说是非常重要的。

中断处理是嵌入式系统设计中的核心功能之一，它允许微控制器在外部事件发生时，暂停当前的任务，转而去处理更为紧急的任务。在本章节中，我们将深入探讨中断机制的基本概念，以及如何使用MSP430F5529的库函数来实现中断处理。

中断机制允许微控制器响应外部事件，如按键按下或定时器溢出。中断可以分为两类：硬件中断和软件中断。硬件中断是由外部硬件设备引发的，而软件中断则是由程序中的特定指令触发的。

4.1.1 中断的分类与优先级

在MSP430F5529中，中断可以被分类为非屏蔽中断（NMI）和可屏蔽中断。非屏蔽中断具有最高的优先级，而可屏蔽中断的优先级则由其在中断向量表中的位置决定。每个中断源都有一个唯一的中断向量，当中断发生时，CPU会跳转到相应的中断服务程序（ISR）执行代码。

4.1.2 中断服务程序(ISR)概述

中断服务程序是响应中断请求的一段代码。ISR需要尽可能地短小精悍，以便快速完成处理并返回。在ISR中，通常需要清除中断标志位，以便微控制器能够响应同一中断源的下一个中断请求。

MSP430F5529提供了一系列库函数来简化中断处理的过程。这些函数可以帮助开发者配置中断源，启用或禁用中断，以及编写ISR。

4.2.1 中断源的配置与启用

首先，需要通过库函数配置中断源。例如，配置一个GPIO引脚作为外部中断源，可以使用如下代码：

4.2.2 中断处理流程的库函数实现

接下来，需要编写中断服务程序。使用库函数可以注册ISR，如下所示：

为了巩固中断处理的知识，我们将通过一个简单的按键响应项目来实践中断控制库函数的应用。

4.3.1 项目需求分析

项目需求如下：当用户按下按键时，LED灯立即点亮；当按键释放时，LED灯熄灭。这个项目将展示如何使用中断来响应外部事件。

4.3.2 中断驱动的按键处理

首先，配置按键的GPIO引脚作为外部中断源，并注册ISR。然后，编写ISR来控制LED的状态。代码实现如下：

4.3.3 系统集成与测试

将代码编译并烧录到MSP430F5529开发板上。按下按键时，LED应该立即点亮；释放按键时，LED熄灭。通过这个简单的项目，我们验证了中断处理库函数的有效性。

通过本章节的介绍，我们了解了中断机制的基本概念，掌握了如何使用MSP430F5529的库函数来配置中断源和编写ISR。通过实战演练，我们将理论知识应用到了实际项目中，加深了对中断处理的理解。

5.1.1 定时器的工作模式

在嵌入式系统中，定时器是一种常用的硬件资源，用于实现精确的时间控制和时间测量。MSP430F5529微控制器提供了多种定时器模式，包括：

连续模式 ：定时器计数从0计数到最大值，然后重新从0开始。
递增模式 ：定时器在递增计数达到预设值时产生中断。
递减模式 ：定时器从预设值开始递减到0，然后重新加载预设值并继续计数。
间隔模式 ：定时器从0开始计数，达到预设值时清零并产生中断，但不会自动重新加载预设值。

5.1.2 定时器中断配置

定时器中断是定时器功能的一个重要组成部分，它允许在定时器计数值达到预定值时执行中断服务程序。在MSP430F5529微控制器中，定时器中断的配置需要以下步骤：

设置定时器控制寄存器 ：配置定时器的工作模式、分频器、计数器模式等。
设置中断使能寄存器 ：使能定时器中断。
设置中断服务程序 ：编写中断服务函数，处理定时器中断事件。

以下是一个简单的代码示例，展示了如何配置定时器中断：

5.2.1 定时器初始化的库函数实现

在实际开发中，为了简化定时器的初始化过程，通常会使用库函数来完成。在MSP430F5529微控制器的开发中，可以使用特定的库函数来初始化定时器。以下是一个使用库函数初始化定时器的示例：

5.2.2 定时器中断处理的库函数实现

为了处理定时器中断，我们需要编写中断服务函数。在MSP430F5529微控制器中，可以使用指令来定义中断服务函数。以下是一个使用库函数实现定时器中断处理的示例：

5.3.1 项目需求分析

本项目旨在实现一个简单的定时器计数器功能，通过定时器中断来控制LED灯的闪烁频率。

5.3.2 定时器编程实现

首先，我们需要编写定时器初始化代码，然后编写中断服务函数来控制LED灯的状态。

5.3.3 功能验证与性能测试

在完成代码编写后，我们可以通过编译、烧录到微控制器并观察LED灯的闪烁情况来验证定时器是否按预期工作。同时，我们还可以使用示波器等测试设备来测量定时器中断的实际频率，确保其符合设计要求。

通过以上步骤，我们完成了定时器的库函数实现，并通过一个简单的实战演练项目验证了其功能。
