PCIe 定义了三类可由供应商 Vendor 自行指定的能力结构：Vendor-Specific Capability (VSC)、Vendor-Specific Extended Capability (VSEC) 及 Designated Vendor-Specific Extended Capability (DVSEC)。其中，VSC 兼容 PCI，VSEC 及 DVSEC 不兼容 PCI。VSEC 由单个 Vendor 独立使用，DVSEC 由多个相关的 Vendor 共同使用。
定义：
VSC（Vendor Specific Capability）是一种允许厂商定义自有扩展的结构。其目的是使每个厂商能够在不影响PCIe标准的情况下，添加特定于其产品的功能。
结构：
VSC 通常包含厂商自定义的数据和功能，以便设备驱动程序或操作系统能够识别并利用这些特定功能。
应用场景：
用于需要特殊功能或扩展的设备，方便厂商进行功能扩展或与设备相关的特性说明。
定义：
VSEC（Vendor Specific Extended Capability）是VSC的扩展版本，提供更大的灵活性和功能。它允许厂商使用一个或多个结构来描述自定义的数据和功能。
结构：
VSEC 具有更为复杂的格式，能够支持多个字段和更丰富的信息。它通常在PCIe设备的能力列表中提供。

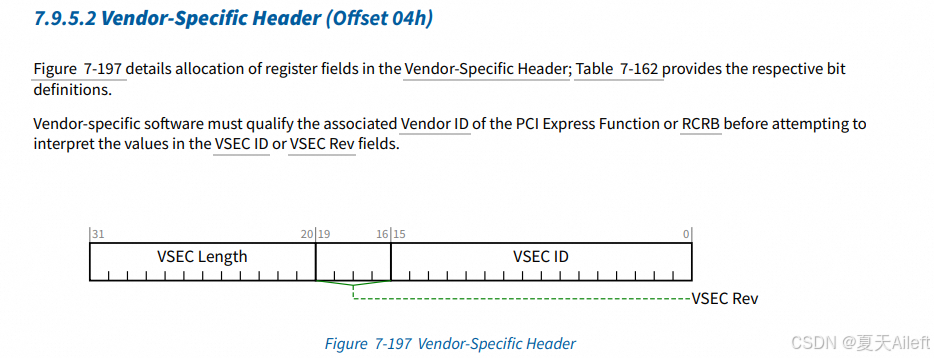

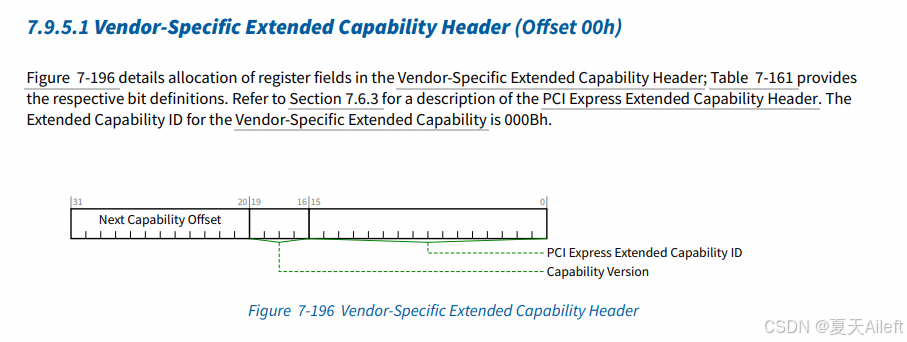

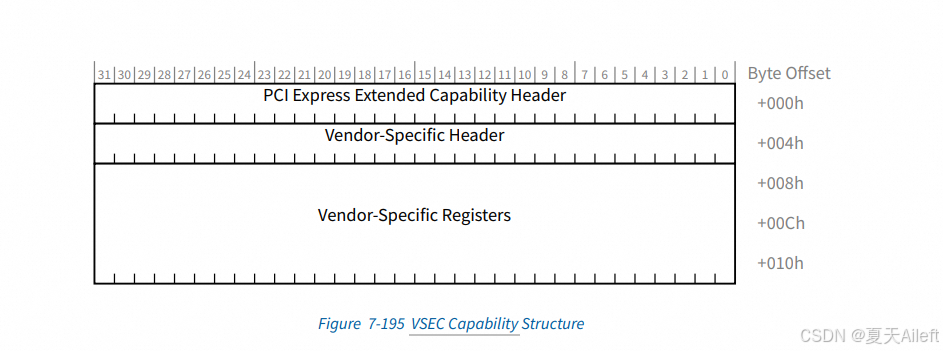

跟 VSC 相比，VSEC 位于 PCIe 配置空间 257B~4KB 的区域，其前 8B 格式固定，Capability Header 及 Vendor-Specific Header 如下图所示。
应用场景：适用于复杂的设备，需要提供更详细和多个方面的厂商特定信息，如自定义的状态寄存器、统计信息等。
定义：
DVSEC（Device Vendor Specific Extended Capability）是针对设备的具体实现，提供一种机制，使设备能够报告其特定功能或状态信息。
结构：
DVSEC 继承了 VSEC 的复杂性，但其设计目标更侧重于描述单个设备的能力和特性，确保操作系统或驱动程序能够正确识别和使用这些功能。

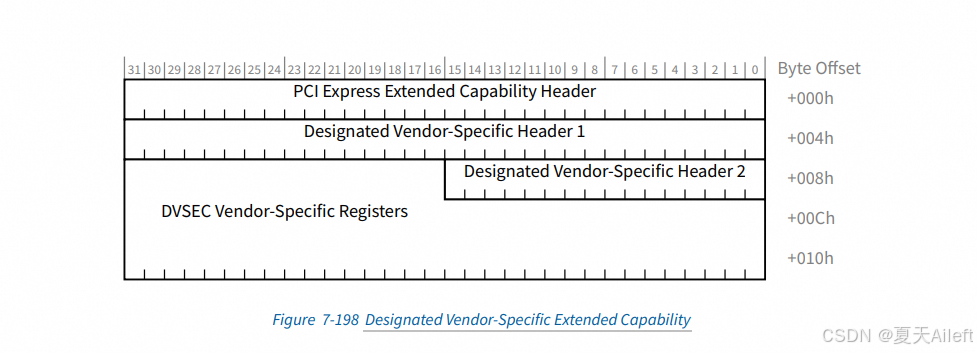

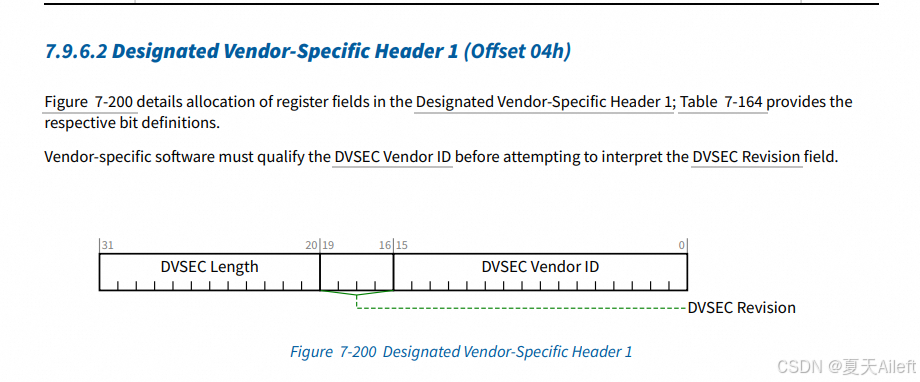

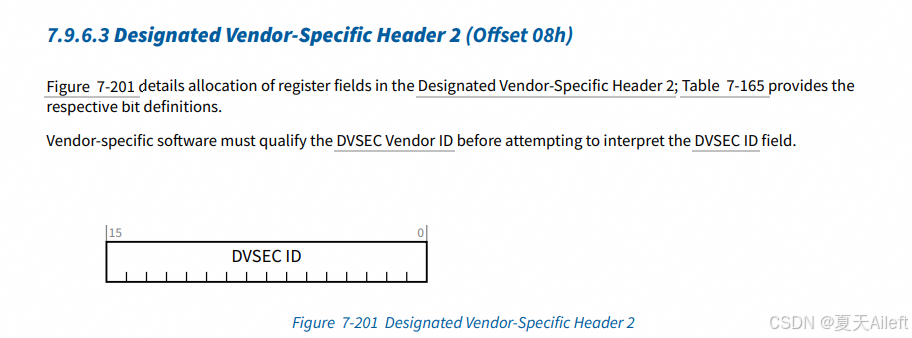

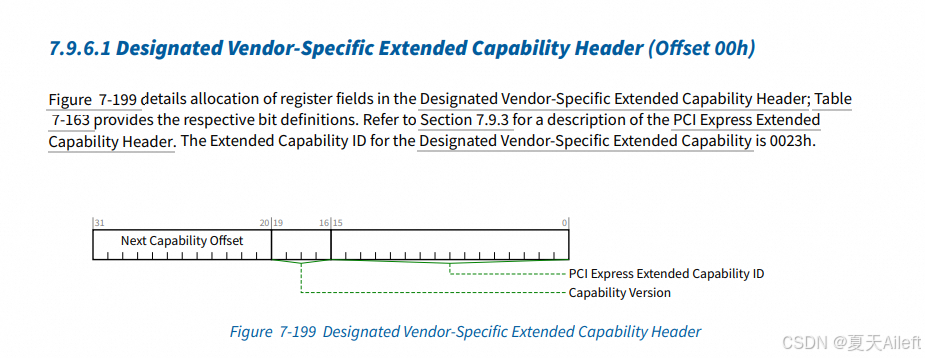

跟 VSEC 相比，DVSEC Header 中多了 2B Vendor-Specific Header。原 VSEC ID 挪到 Byte[9:8]的位置，原来的位置替换为 DVSEC Vendor ID。如下图所示。
应用场景：
DVSEC 适合具有特定设备功能的硬件，例如网络适配器、存储控制器等，以便更好地支持设备特性。
VSC 用于简单的厂商特定功能扩展。
VSEC 提供更复杂的结构，并允许多个字段的描述。
DVSEC 专注于设备层面的功能展现。
这些扩展能力的使用使得 PCIe 设备可以更灵活地适应不同的应用需求，允许厂商在不违背标准的前提下，添加和实现特定的功能。
