jflash配置（jflash怎么添加芯片型号）



1、首先安装好JFLASH软件

2、要用JFLASH软件烧录对应的芯片，首先要在软件下，有对应的芯片安装包和芯片说明。如果已经有了，那直接跳到第5步，如果没有，那就继续。

例如这里需要，烧录的是一款CLM32L003芯片。

在使用Keil编写软件时，就已经安装过对应的安装包了，在Keil下可以找到它。

KEIL5ARMPACK（ChipNexusCLM32L003_DFP1.0.0Flash）。括号里是之前自动生成的文件夹，每个芯片都不一样，找到对应的CLM32L003F6.FLM。

3、找到JFLASH软件安装的位置，一般情况把CLM32L003F6.FLM复制到..Devices目录下，一般新建一个文件夹，如果有相应的芯片，也可以直接该文件夹下面，

记下路径，这里是..Devices（HDSCCLM32L003F6.FLM）。

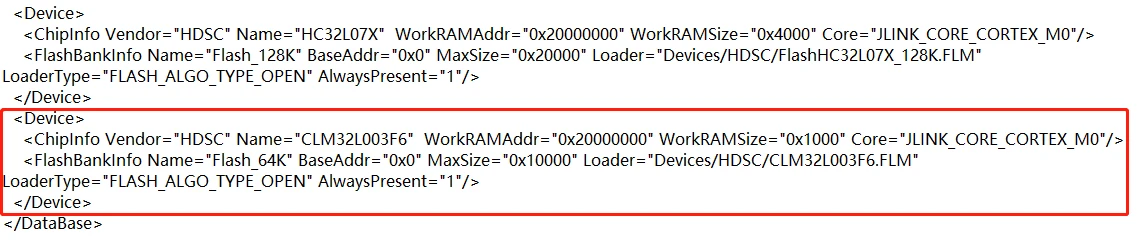

4、也是在JFLASH软件安装的位置，找到JLinkDevices.xml文件，可以用记事本打开，加上这个芯片的说明。

<Device>

<ChipInfo Vendor="HDSC" Name="CLM32L003F6" WorkRAMAddr="0x" WorkRAMSize="0x1000" Core="JLINK_CORE_CORTEX_M0"/>

<FlashBankInfo Name="Flash_64K" BaseAddr="0x0" MaxSize="0x10000" Loader="Devices/HDSC/CLM32L003F6.FLM"

LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>

</Device>

内容描述：

<Device> * </Device> :Device必须成对出现,Device标签中包含对芯片信号的描述；

Vendor :芯片厂家的名字；

Name :芯片的具体型号；

Core :芯片的内核,这个必须是JLink支持的内核之一，这里是JLINK_CORE_CORTEX_M0;

WorkRAMAddr :芯片RAM的起始地址；

WorkRAMSize :芯片RAM的大小;

Aliases :同系列的相同RAM和FLASH的型号；这里没写

JLinkScriptFile :高级用法,有些芯片操作比较特殊,可以通过脚本去实现；这里没写

FlashBankInfo :描述芯片的Flash信息,有多块flash的话,每块对应一个FlashBankInfo；这里没写

Nameflash :Nameflash的名字,名字可以随便起；

BaseAddr :flash的起始地址,可以在用户手册里找到

MaxSize :flash的大小,可以在用户手册里找到

Loader :flash烧录的算法,segger官方的是.elf格式,.flm是ARM的格式。这个路径可以是绝对地址也可以是相对地址,相对地址的话是从JLinkDevices.xml所在的路径为起始地址。

LoaderType :必须是12.5.4.1 Attribute values - LoaderType中列出的类型之一,目前只有FLASH_ALGO_TYPE_OPEN一个类型,而*.flm是支持这个类型的

AlwaysPresent :指示这个块flash是不是一直存在,本文是内部flash,当然一直存在

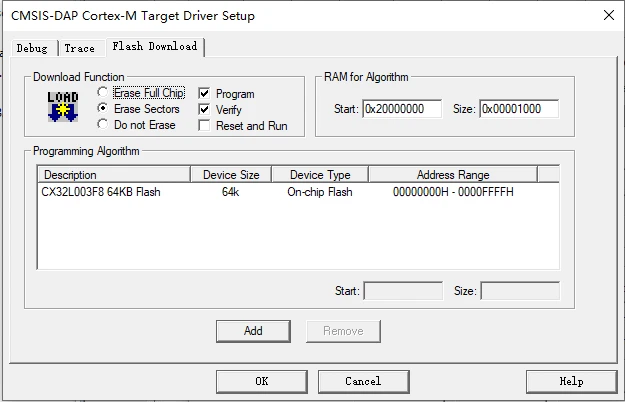

想RAM或者Flash等还要去查找，可以直接在Keil里面看到

最后结果，配置就完成了。

5、打开JFLASH软件，左上角File->New Project，再选择Target Device，选中需要的芯片。

6、连接JLINK烧录器，接好烧录线

点击Target->connect，提示连接成功。

再点击Target->Production programming，烧录成功。
