折腾TFT_eSPI.h

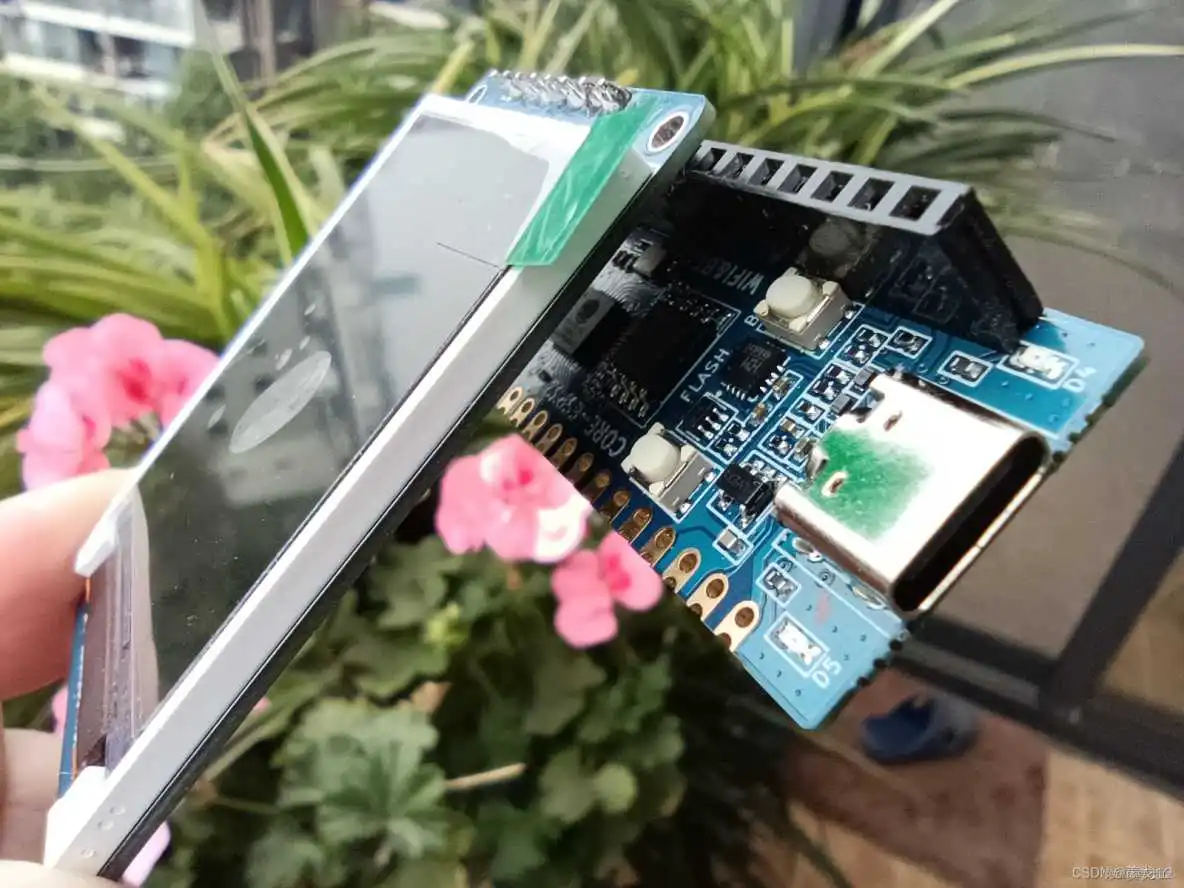

很早知道 TFT_eSPI.h 库，在本系列实验之前中为什么一直用 Adafruit_ST7735.h 这个库呢？那是走了些弯路，毕竟ST7735S相对来说不是最广泛使用，进入我的视线也是 合宙 这款 1.8‘ TFT只卖9.9 包邮。到手后测试发现用 Adafruit_ST7735.h 这个库显示很正常，但是用 TFT_eSPI.h 屏幕显示错位，按说明改参数后无法修复。再加上看了很多网文说 TFT_eSPI.h 接线需要按硬件SPI连线，当时用ESP8266测试的确也是，我又喜欢直接插这种自定义引脚的方式，正好 Adafruit_ST7735.h 就是支持的，那么就先这么用吧。

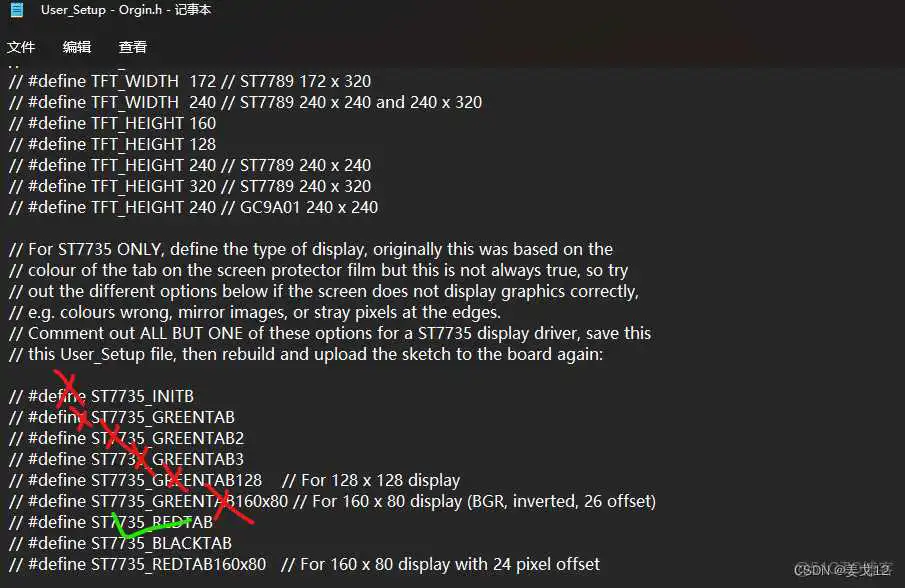

今天无聊又翻出 ESP32 来测试 TFT_eSPI ， 依然还是显示错位，依然还是改参数无效，正准备又放弃时，发现参数列表后面还有一个看起来可能的没试，一试果然OK了。原来下图这种事真的有可能发生。
TFT_eSPI 库首次使用，需要配置库安装目录里的 User_Setup.h （不同屏和开发板引脚配置不同。。。省略1万字）
把该文件改个名字做个备份，然后用下面内容替换里面所有文字。我只是配置测试通过后删除了注释和其他开发板的内容。只在 合宙1.8’ TFT 验证通过，其他的自己看着办。
于是打开任意 TFT_eSPI 自带例程即可愉快的玩耍了。
ESP32 引脚略不同，看着引脚图， 确定 GND 3.3V 位置后 按上面配置修改其余5个引脚号即可。
比如我手里的 ESP32 这样改：
最后实测，引脚不变，单次清屏，用 TFT_eSPI.h 比 Adafruit_ST7735.h 竟然快50倍。一下子对合宙这块屏兴趣大增，以前因为太慢不敢想的图片视频类应用也排上了实验清单。
录了个视频，没必要长传优酷了，视频转Gif 意思意思。
-------------------------------------------------------------------------------------------------------------------------
折腾 LVGL
LVGL是基于 TFT_eSPI 的多平台GUI。
省略10万字。。。

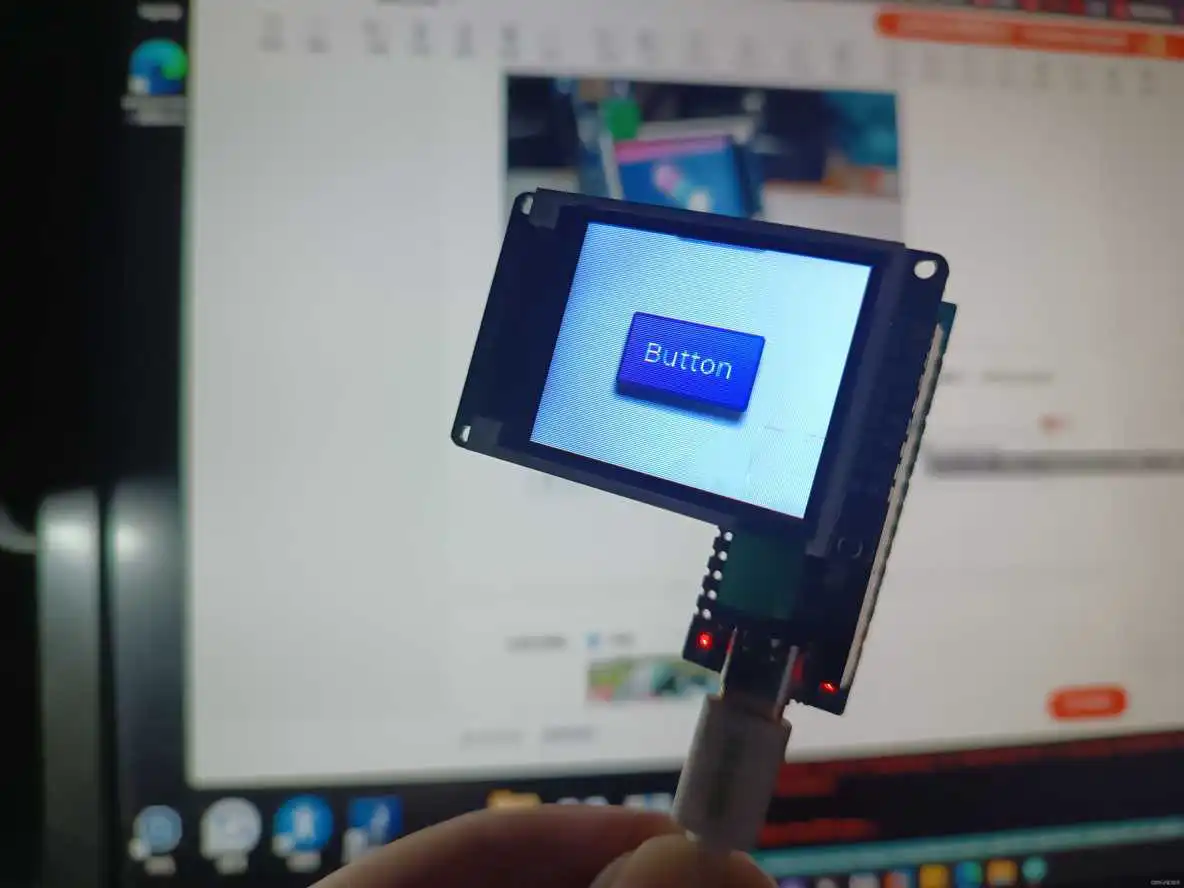

折腾好一阵子，终于让 LVGL 跑起来，显示出一个蓝色按钮，蛮漂亮。
这里只开了个头，就不专文写了，因为这个可能要搁置了，暂时还没有用 arduino 玩大触摸屏的想法，而且SPI加触摸的大屏选择也不多。个人认为大触摸屏应用 android 或许要合适些。
注意，LVGL 需要触摸屏，本文前面写的引脚定义并不包含，单用 TFT_eSPI 没问题，跑 LVGL 需要增加下面一行到 User_Setup.h ， 实测不加一定报错。引脚号任意，反正也没有可连接的。
