CAD捕捉圆弧的圆心的两个方法
在我们使用CAD绘制图形的过程中，经常需要确定圆的圆心，以便图纸后续绘制工作的推进，经过设置我们可以很容易地捕捉到圆的圆心。圆弧也有圆心，但是在绘图的时候，却没办法找到圆弧的圆心，那么你知道圆弧的圆心应该怎么捕捉吗？下面就跟着小编一起做做看吧。

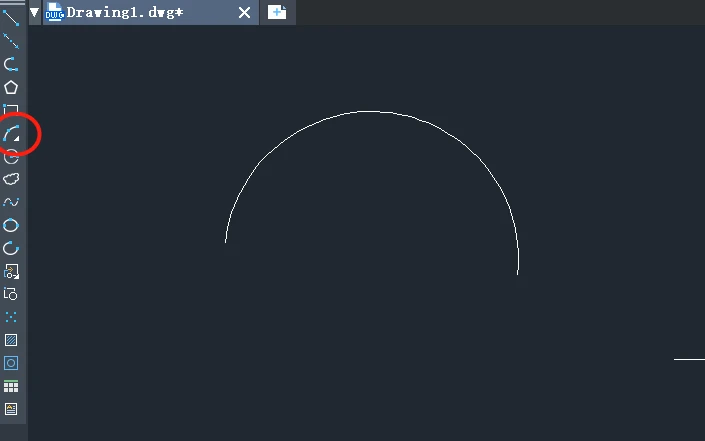

1. 打开中望CAD软件，在左侧工具栏点击【圆弧】，在绘图区画出一个任意弧线；

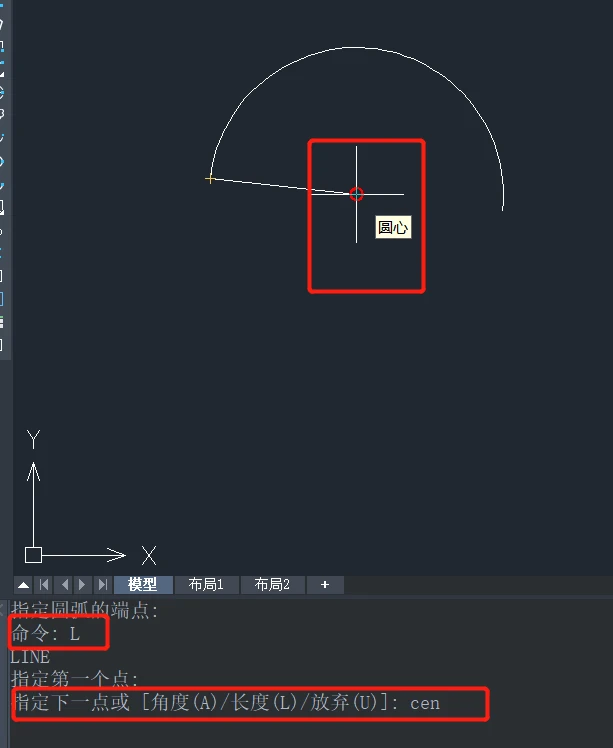

2. 使用直线命令，在命令行输入【L】，回车结束；点击圆弧上任意一点，再在命令行输入【cen】，回车结束，此时绘图中圆弧的圆心点就出现了；

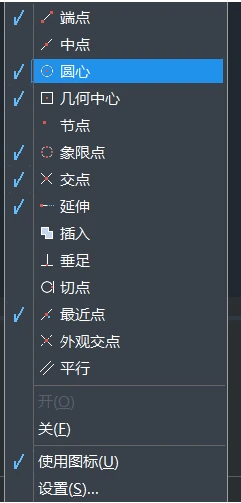

3. 在页面最下面找到【对象捕捉】，右键单击出现选项卡，在选项卡中勾选【圆心】，如果需要其他设置也可以在【设置】处再次操作，将鼠标移动到圆弧即可捕捉到圆弧的圆心。
用CAD打开并编辑PDF文件的两个办法
找到图纸素材或者接收到朋友或同事传来的图纸后一打开发现是PDF格式的，没办法用CAD打开，这个时候应该怎么办呢？很多朋友会第一时间想到用格式转换器将格式转换成.dwg或.dxf的文件。其实不用这么麻烦，下面小编就教给大家两个快速打开PDF文件的办法，大家可以尝试一下。

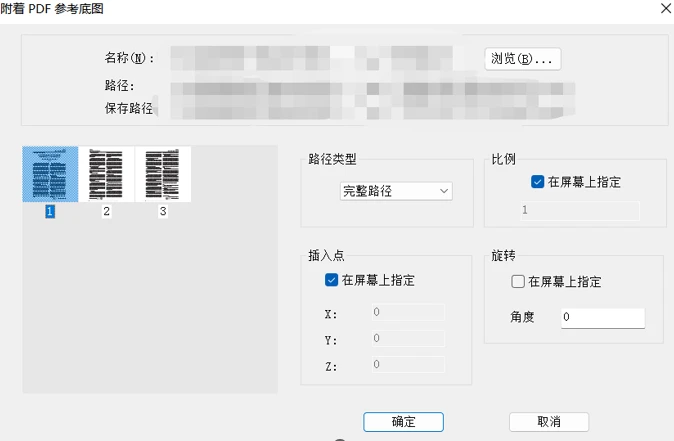

1. 首先打开中望CAD软件，在上方工具栏点击【插入】-【PDF参考底图】，点击后打开【附着pdf参考底图】，在上面可以先对pdf文件进行简单的编辑，如插入点，比例等；

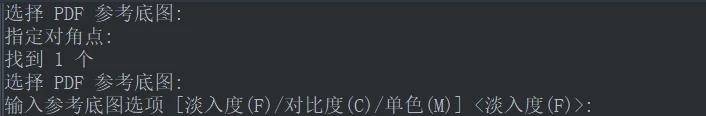

打开后，命令行处可以可以选择pdf参考底图修改淡入度对比度等；

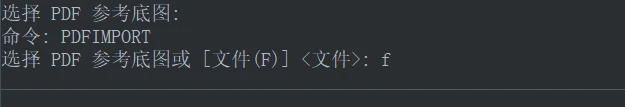

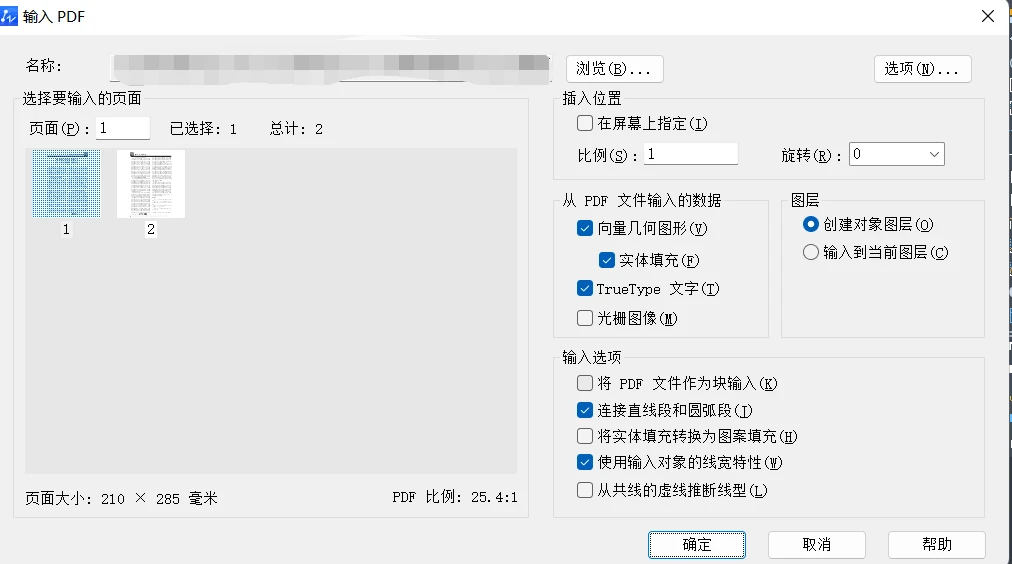

2. 打开中望CAD后，在下方命令行输入【PDFimport】-【F】，回车结束，在文档处找到需要打开的PDF文件，打开【输入PDF】，可以选择需要输入的pdf的页数和pdf输入的内容，完成一些基础设置。
CAD在多行文字编辑中插入外部文字的方法
CAD作为一个绘图设计软件，不仅能完成二维平面和三维立体图形的绘制，还能在图纸上增加各种各样的文字标注线型标注，使图纸更清晰更美观。CAD不仅能直接在文本编辑框里输入文字，还可以从其他软件导入含有大段文字的纯文本文字（如后缀为.txt）和RTF格式文本（后缀为.rtf）。今天小编就带大家看看外部文字输入的方法，大家可以认真学习一下哦。

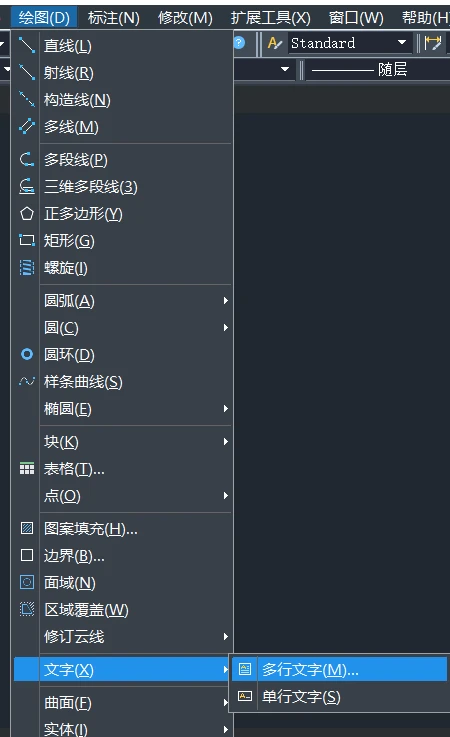

1. 打开中望CAD软件，新建一张空白图纸，在上方工具栏点击【绘图】-【文字】-【多行文字】，新建输入文字的文本框；

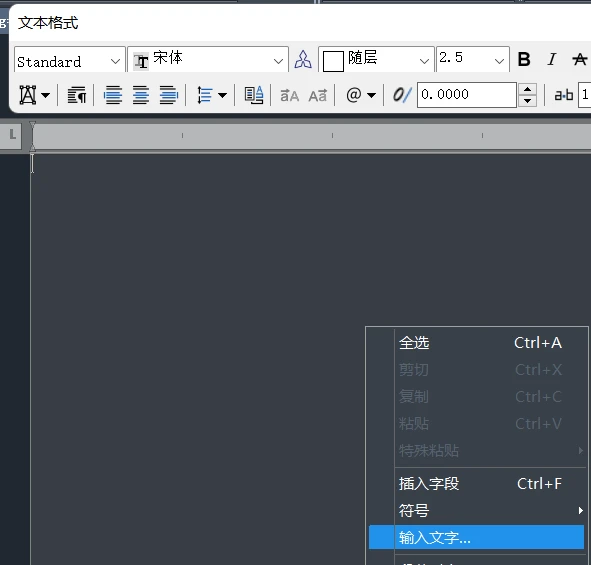

2. 激活多行文字命令行，在书写文字区域的提示下拾取一个矩形板块，点击鼠标右键打开选项卡，选择【插入文字】；
3. 弹出【选择文件】对话框后，在文件夹内搜索需要添加的文本信息，注意文件类型要选择.txt格式或.rtf格式的纯文本文文字，点击【打开】，文本内容就会显示在CAD绘图区的文本框内；

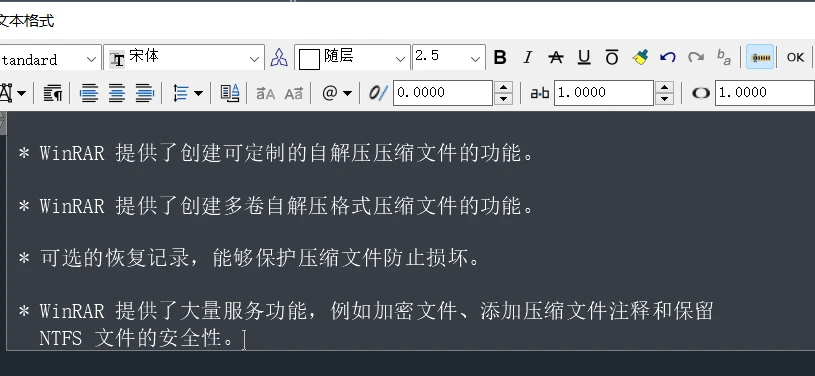

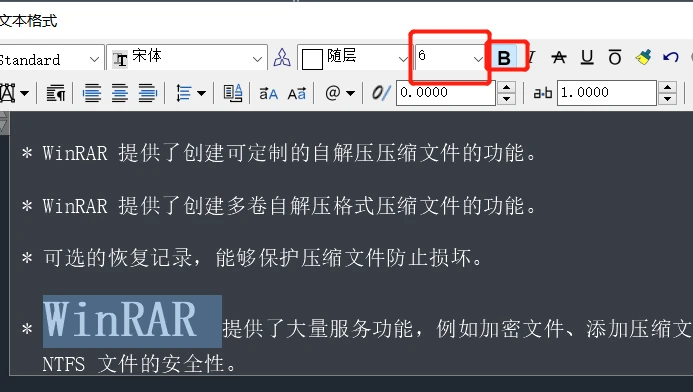

4. 可以在【文本格式】对话框进行调整，例如将关键词进行字号放大和加粗。
推荐阅读：CAD制图
推荐阅读：国产CAD
如何构建和关闭CAD选择集
在CAD中，要创造复杂的对象不能只依靠一些基本的绘图命令，还需要对相应的对象进行编辑修改操作。在操作前，一般都需要先选择操作的对象，再进行实际的编辑修改操作，所以，选择的一个或者多个图元就是构成了一个几何，称为选择集。大家知道选择集是如何构建的吗？

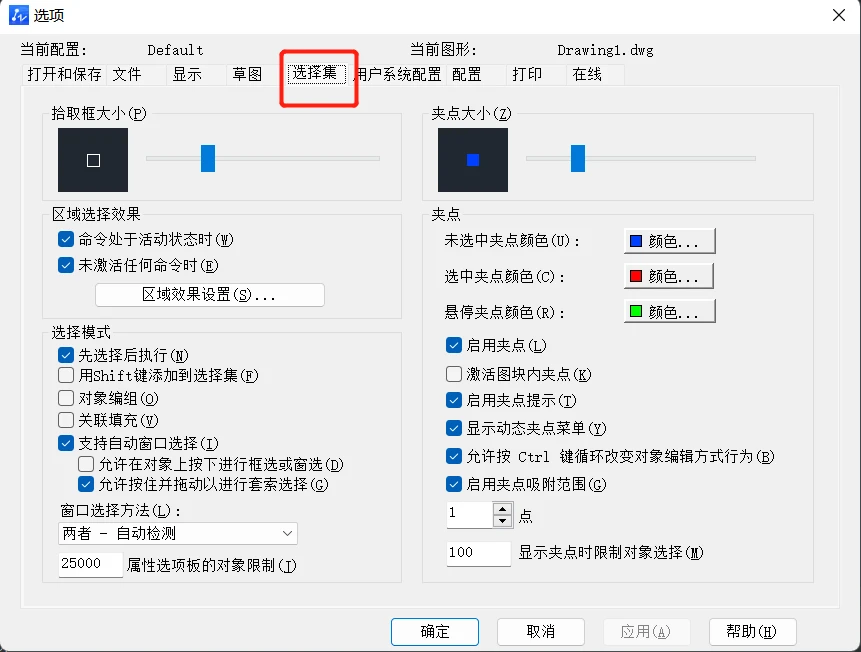

1. 首先打开中望CAD软件，在上方工具栏中点击【工具】-【选项】，打开选项卡，点击【选择集】；

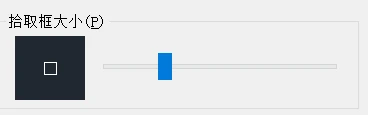

2. 调整【拾取框大小】，拉动旁边的滑动条可以调整整个拾取框的大小，方便大家框选区域；

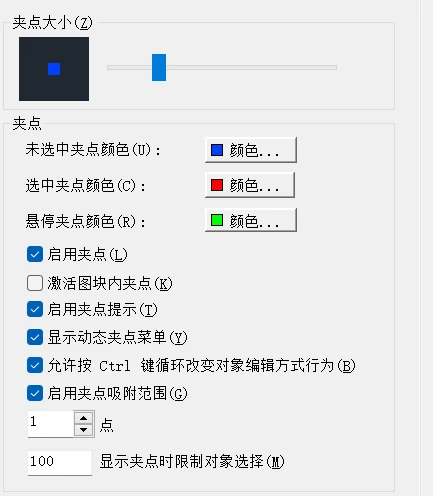

3. 点击【夹点大小】、【夹点】可以修改夹点的大小和颜色，调整选中图形后显示的点的效果；

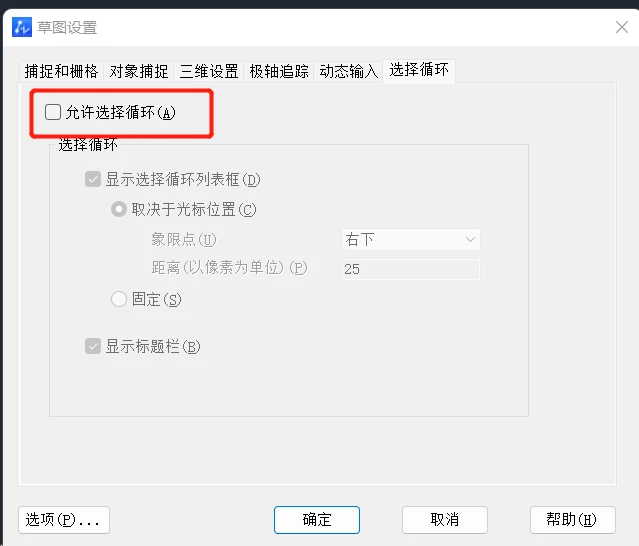

4. 当需要关闭选择集时，在上方工具栏单击【工具】-【草图设置】，打开【草图设置】选项卡后点击【选择循环】，取消勾选【允许选择循环】即可关闭选择集。
以上就是本篇文章的全部内容了，更多CAD技巧请关注中望CAD的官方公众号。
推荐阅读：CAD制图
推荐阅读：CAD
如何用CAD创建面域
在CAD的学习中，大家都知道面域是具有物理特性的二维封闭区域，可以将现有面域组合成单个、复杂的面域来计算面积。CAD面域作为CAD中常用的命令，其主要作用就是将封闭区域对象转换为二维面域对象。

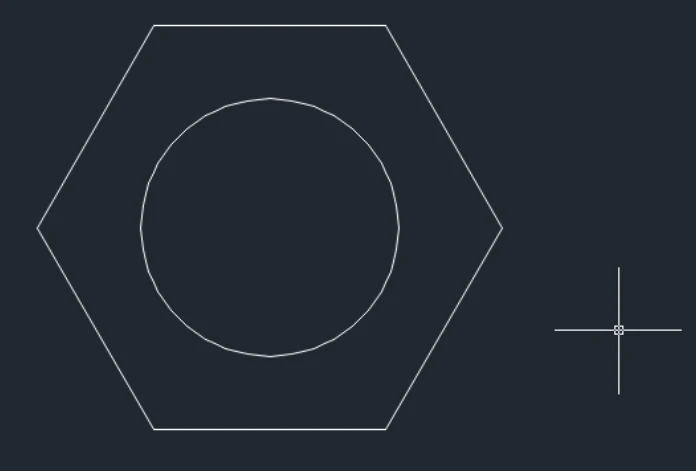

1. 首先打开中望CAD软件，根据面域的特征需要创建一个封闭的图形，使用左侧的多边形工具和圆工具绘制出一个封闭的环，如图

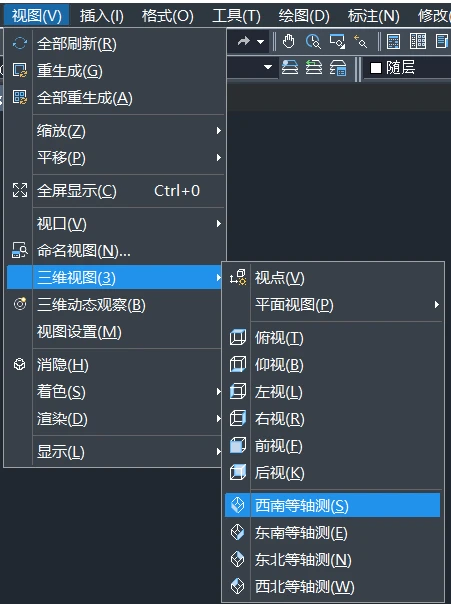

2. 切换【三维视图】，在上方工具栏点击【视图】-【三维视图】-【西南等轴测】；

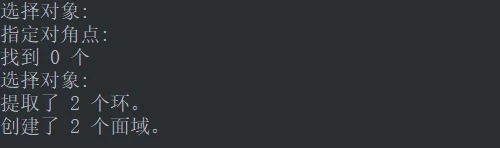

3. 在下方的命令行输入创建面域的快捷键【REG】，点击回车，根据系统提示在图纸中选择对象，创建面域是可以同时选择多条封闭边界的，面域命令会自动生成多个面域；

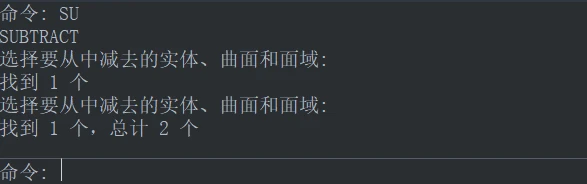

4. 如果需要得到图形中的中空的面域图形需要用到【su】命令，使用差集合并选定的三维实体或二维面域对象；

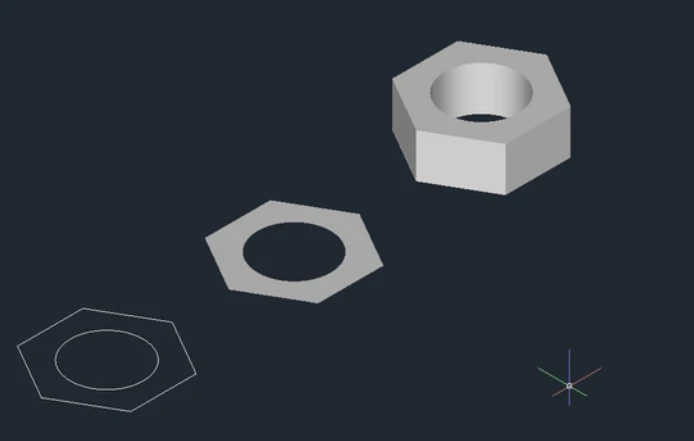

5. 再根据实际需要生成所需图形，以下使用拉伸命令绘制出完整图形；
CAD如何找回未保存的文件
CAD是一种专业的制图软件，可以用于建筑、机械等产品的绘制以及电子产品的结构设计。在绘图的过程中，我们经常会遇到CAD图纸绘制完成后忘记保存或是文件崩溃没办法保存的情况，那么，你知道要怎么样找回未保存的文件吗？下面小编就带大家一起做做看吧！

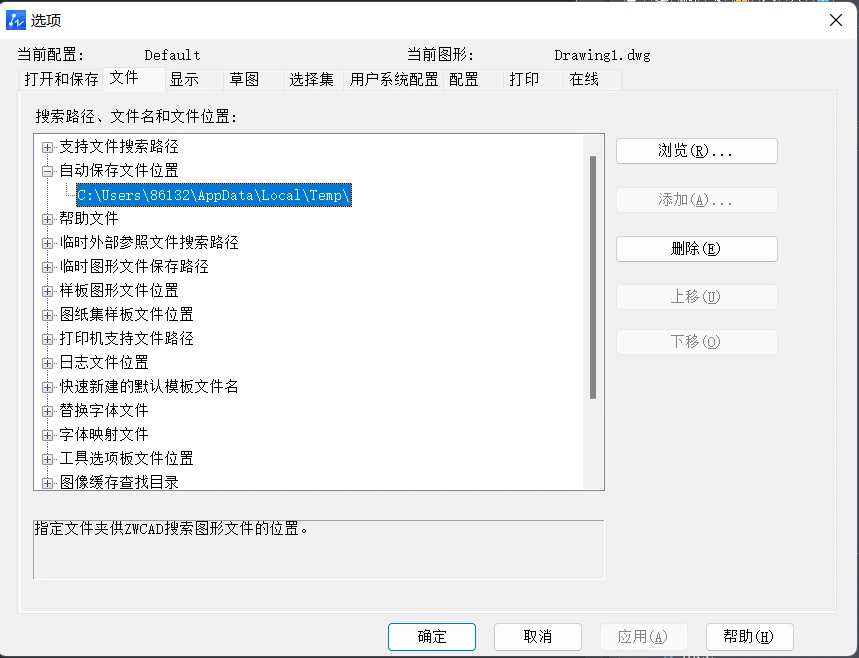

1. 首先打开中望CAD软件，在上方工具栏处点击【工具】-【选项】，在弹出的选项卡中点击【文件】，点击【自动保存文件位置】前面的+号；

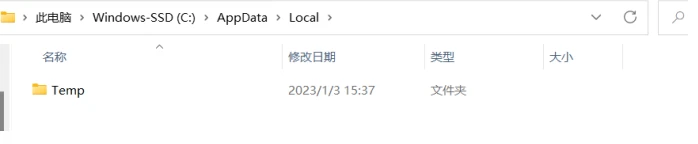

2. 根据【自动保存文件位置】给出的文件夹位置在系统的【文件资源管理器】中打开c盘，找到需要修复的文件；

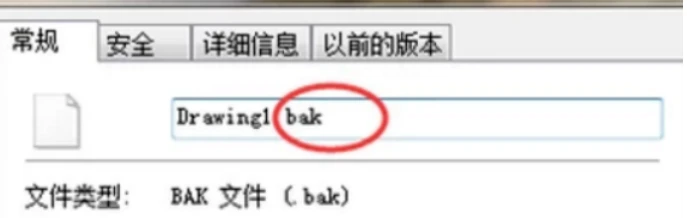

3. 将文件复制到桌面上，鼠标右键点击【属性】，在属性里面找到文件的位置，将后缀【bak】修改为【dwg】；
4. 再在中望CAD中点击打开，打开该图纸，图纸就恢复成功了。
如何用CAD画出伏安特性曲线
众所周知，CAD是一个应用非常广泛的设计软件，不仅可以应用在室内设计图纸绘制和机械零件内部拆分绘制，还可以应用在绘制伏安特性曲线上。做某些设备的伏安特性时，会取得特殊点的数据，根据实测数据绘制伏安特性曲线，以便于后续分析设备性能。用CAD做这种曲线是非常简单的，你知道怎么作出伏安特性曲线吗？下面就跟着小编一起做做看吧！

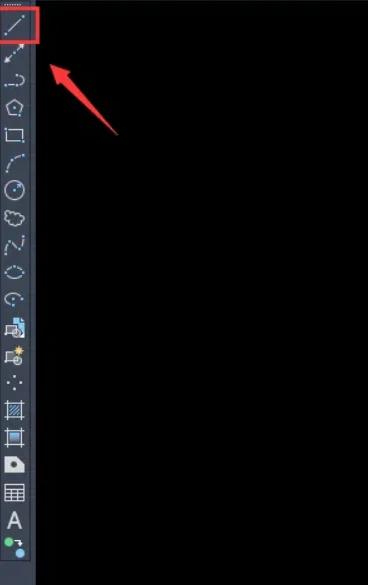

1. 首先打开中望CAD软件，新建一张空白图纸，在左侧工具栏处点击【直线】工具；

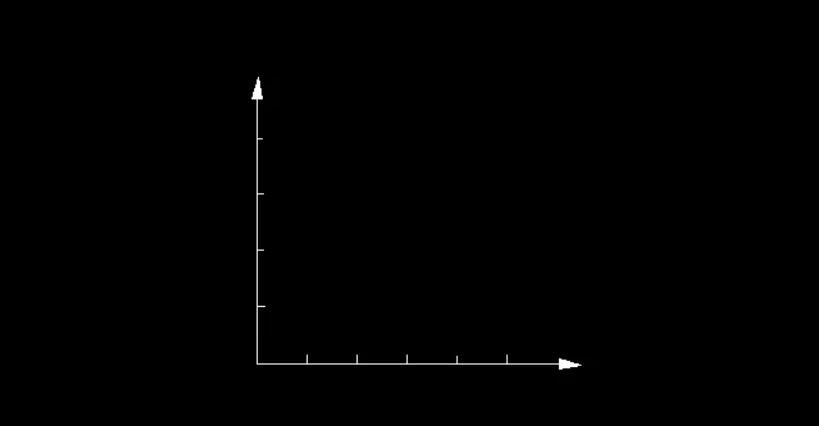

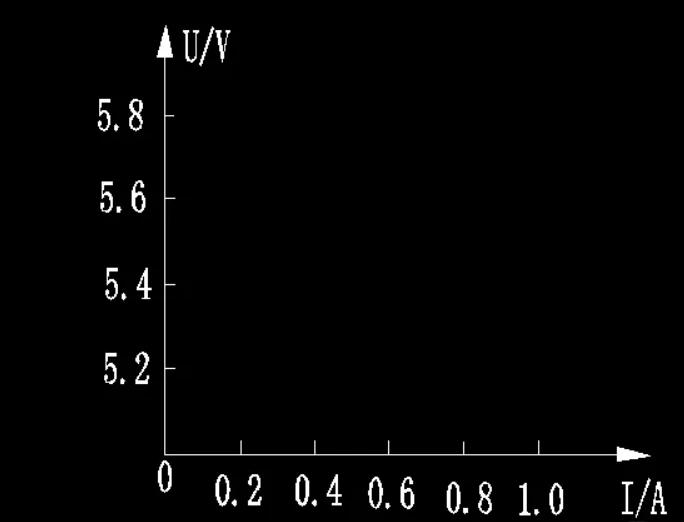

2. 在绘图区绘制出一个带箭头和刻度的坐标轴；

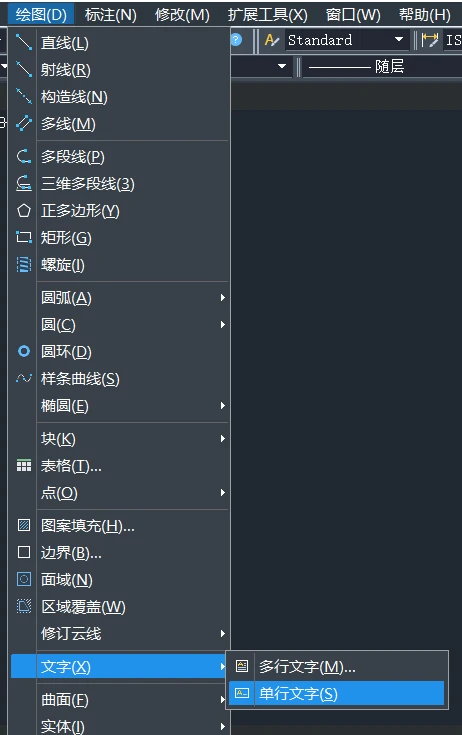

3. 在上方工具栏点击【绘图】-【文字】-单行文字；
4. 确定横轴为电流I值，单位为A，纵轴为电压U值，单位为V；

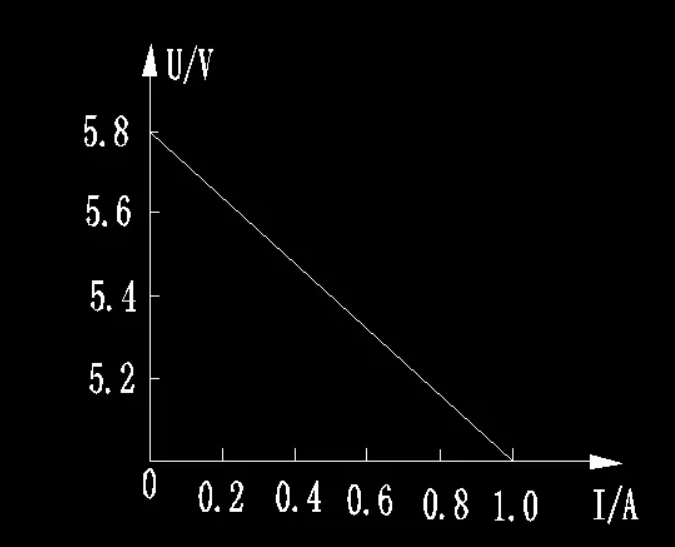

5. 标好数字后选择直线选项，再次选择【直线】工具，将横坐标与纵坐标上的点连接起来，以下就是伏安特性曲线了，后面可以根据实验具体数据对直线进行修改。
推荐阅读：CAD软件
推荐阅读：CAD
如何用CAD绘制出异形水池平面图
有很多朋友在使用CAD进行平面设计时经常会加入一些景观让图纸充满生机，比如水池就是很不错的元素。大家可以使用圆形工具很快地绘制出一个圆形水池，那么大家知道漂亮的异形水池应该怎么画吗？今天小编就带大家画一画吧。

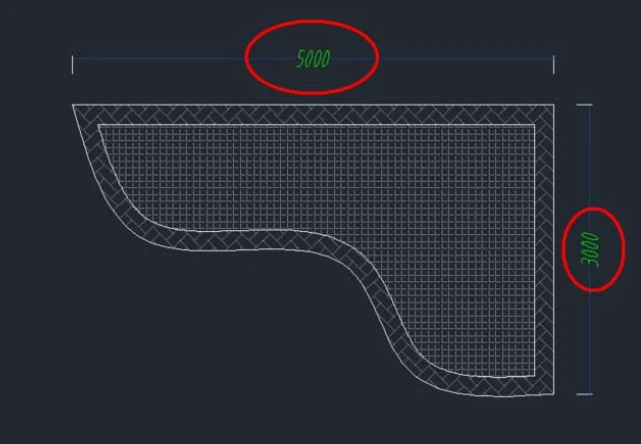

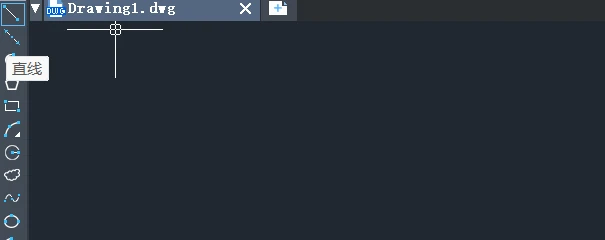

1. 首先打开中望CAD软件，新建一张空白图纸，点击左侧工具栏中的【直线】工具，在绘图区绘制出横5m，纵2m的两条直线；

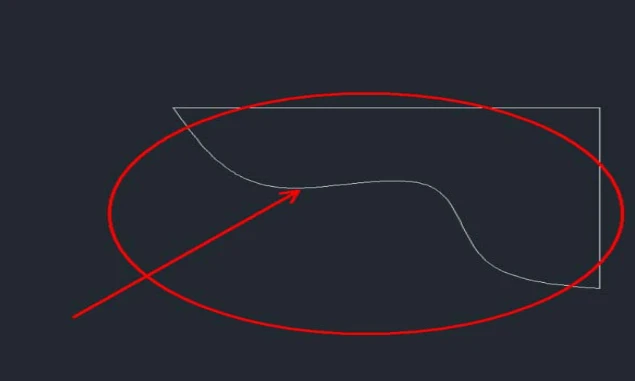

2. 再在左侧工具栏点击【样条曲线】工具，绘制出连接纵横两线的曲线，点击曲线上的点，调整曲线的弯曲幅度；

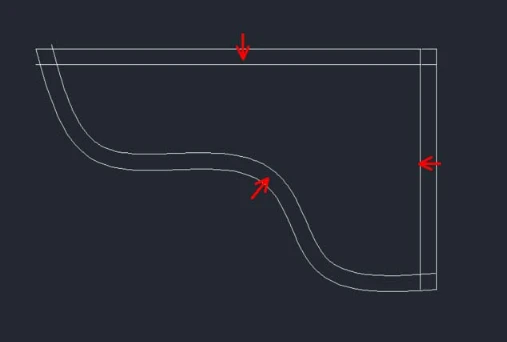

3. 在右侧工具栏点击【偏移】工具，输入200，空格结束，分别对绘图区的三条线进行偏移复制；再在右侧工具栏点击【修剪】工具，修剪多余线段；

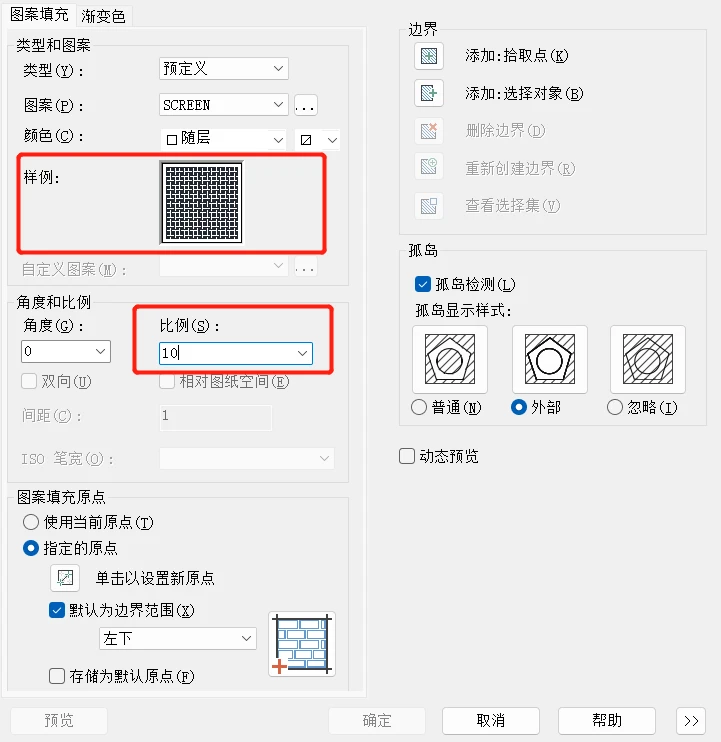

4. 点击上方工具栏【绘图】-【图案填充】，跳转出填充对话框后，在样例中选择【screen】，将比例修改成【10】，点击【添加：拾取点】，选择要填充的区域，空格结束，在绘图选项卡处点击确定；

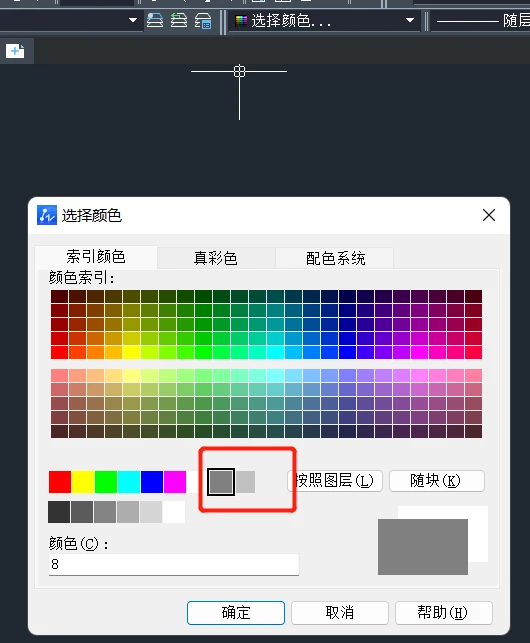

5. 点击图层颜色，将填充图案图层颜色修改为灰色，点击确定；
6. 在上方工具栏点击【标注】-【线性标注】，将纵线横线数值标注到图中即可。
推荐阅读：CAD制图
推荐阅读：CAD下载
如何让CAD的圆旋转并相切
在制图时，我们通过使用CAD可以使用直线工具画出辅助线，圆工具画出圆，使用切点，旋转工具，绘制出所需的效果，使用标注尺寸工具按图例标注出尺寸，今天小编就来示范下如何让CAD的圆相切并旋转。

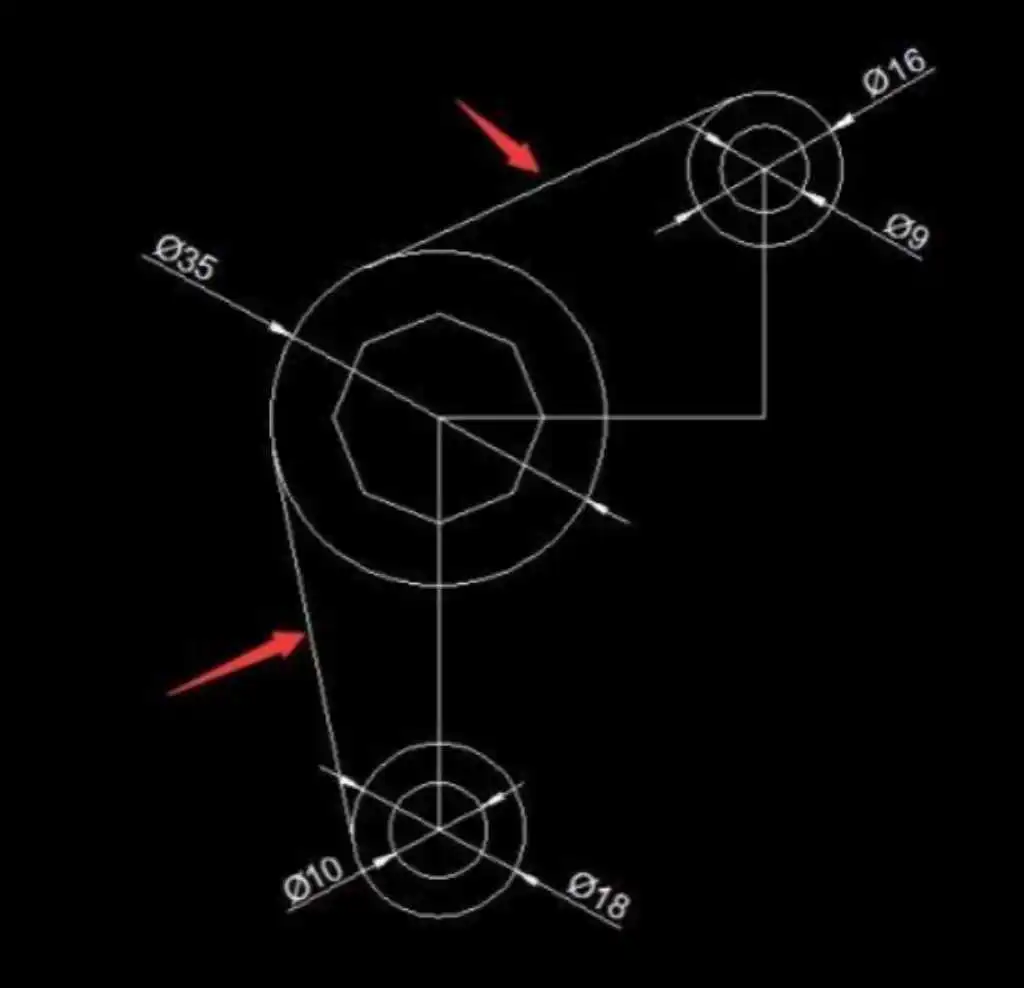

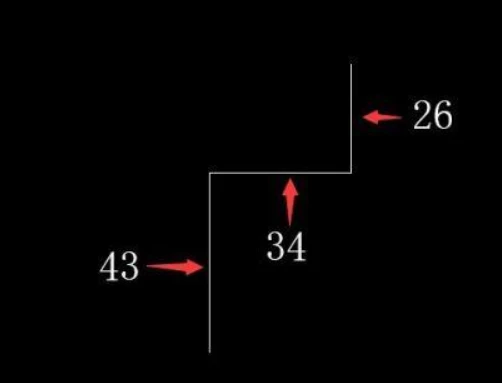

1. 首先打开中望CAD软件，新建空白图纸，点击左侧工具栏中的【直线】工具或是在命令行输入【L】调出【直线命令】，空格结束画出辅助直线，数值分别为43、34、26；

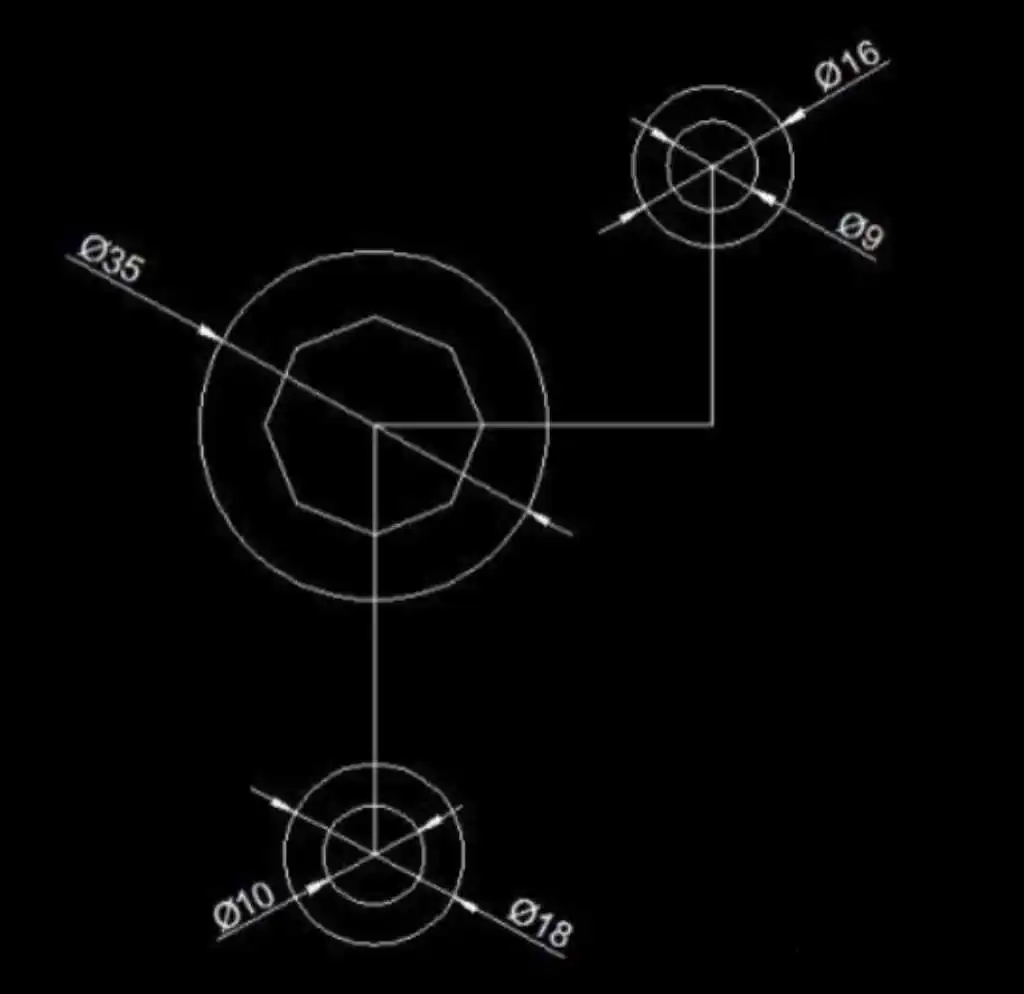

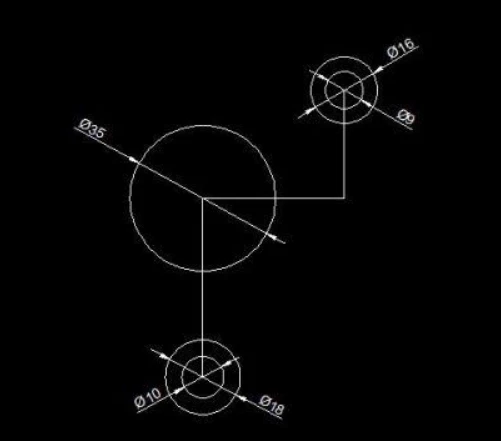

2. 在左侧工具栏点击【圆】工具，分别在绘图区绘制出至今为35、18、10、16、9的五个圆；

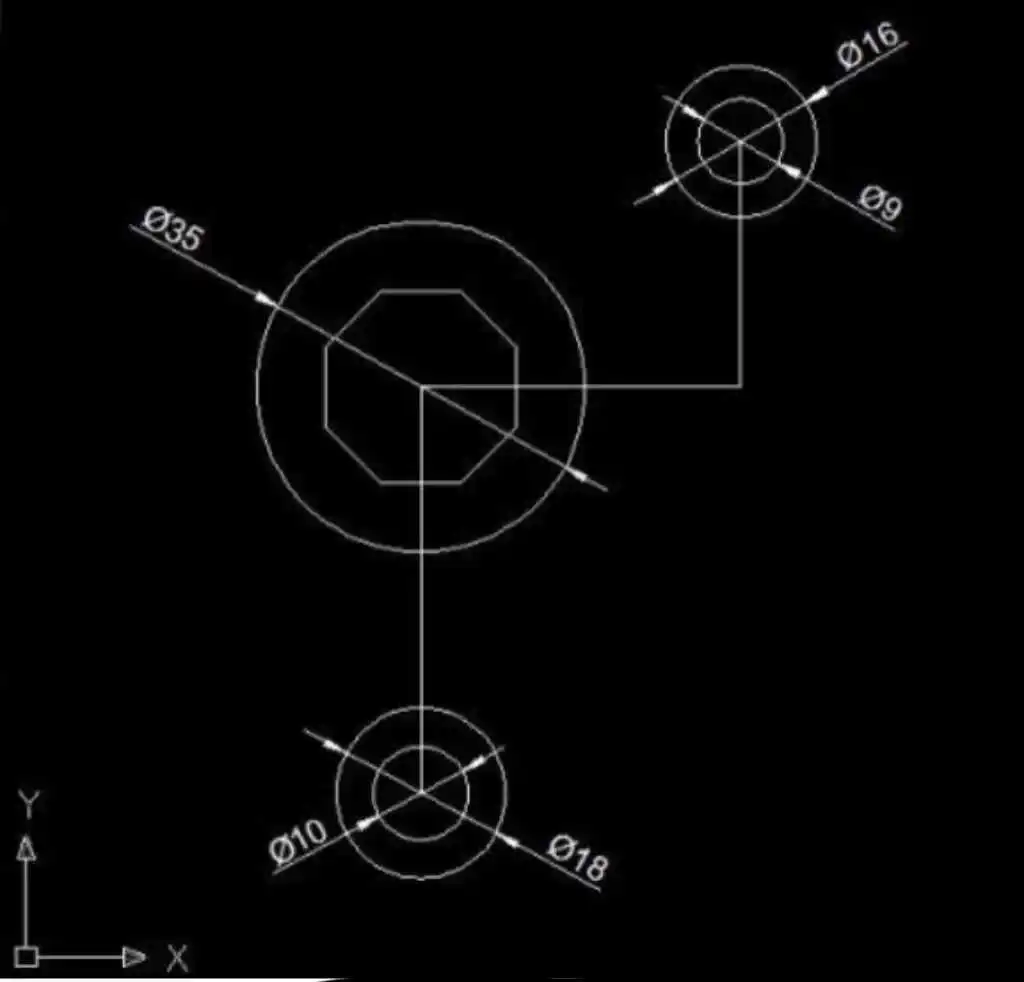

3. 在左侧工具栏点击【正多边形】工具，输入边的数目为8，捕捉端点后根据绘图区提示点击【内接于圆】，输入半径11；
4. 单击右侧工具栏【旋转】工具，选定正多边形，捕捉到旋转点后点击确定，再单击端点；

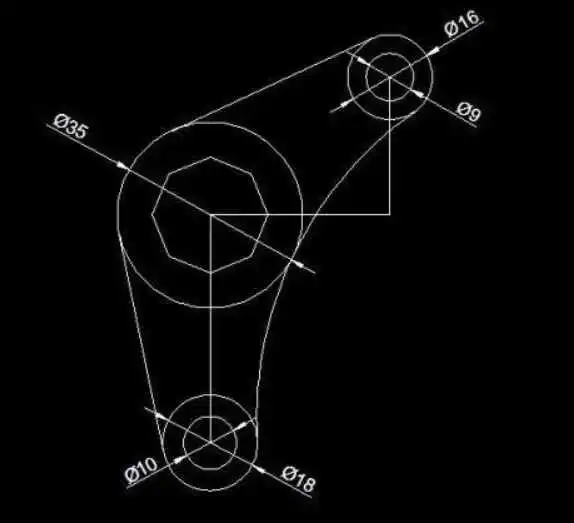

5. 点击左侧工具栏中的【直线工具】，捕捉【圆】的切点后单击鼠标，移动鼠标到另外的圆上捕捉切点，单击鼠标，再按空格确定，重复操作画出另一条线；
6. 在上方工具栏点击【绘图】-【圆】-【相切、相切、相切】，单击三个圆，画出圆后修剪多余线段即可。
推荐阅读：CAD软件
推荐阅读：CAD
如何用CAD绘制电子印章
写完的文章需要署名，设计完的海报也需要署名，CAD绘制的图纸更是需要加盖印章。大家在使用CAD绘制图纸的过程中是否也遇到需要给图纸加上电子印章的时候呢？那么，大家知道电子印章应该怎么做吗？下面小编就带大家一起来做做看吧。

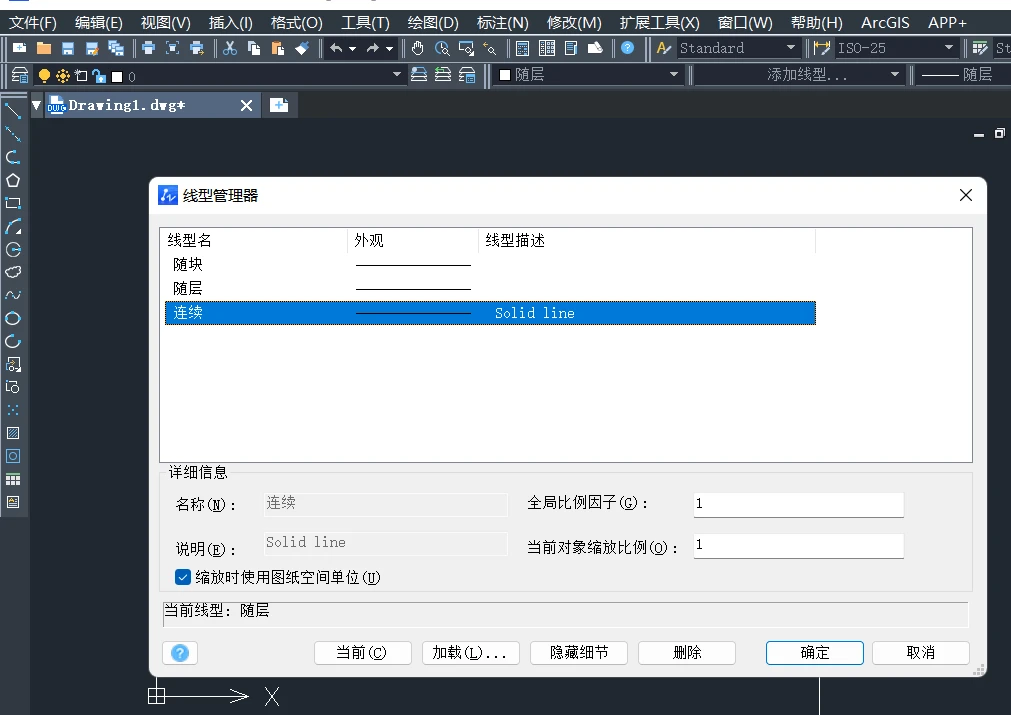

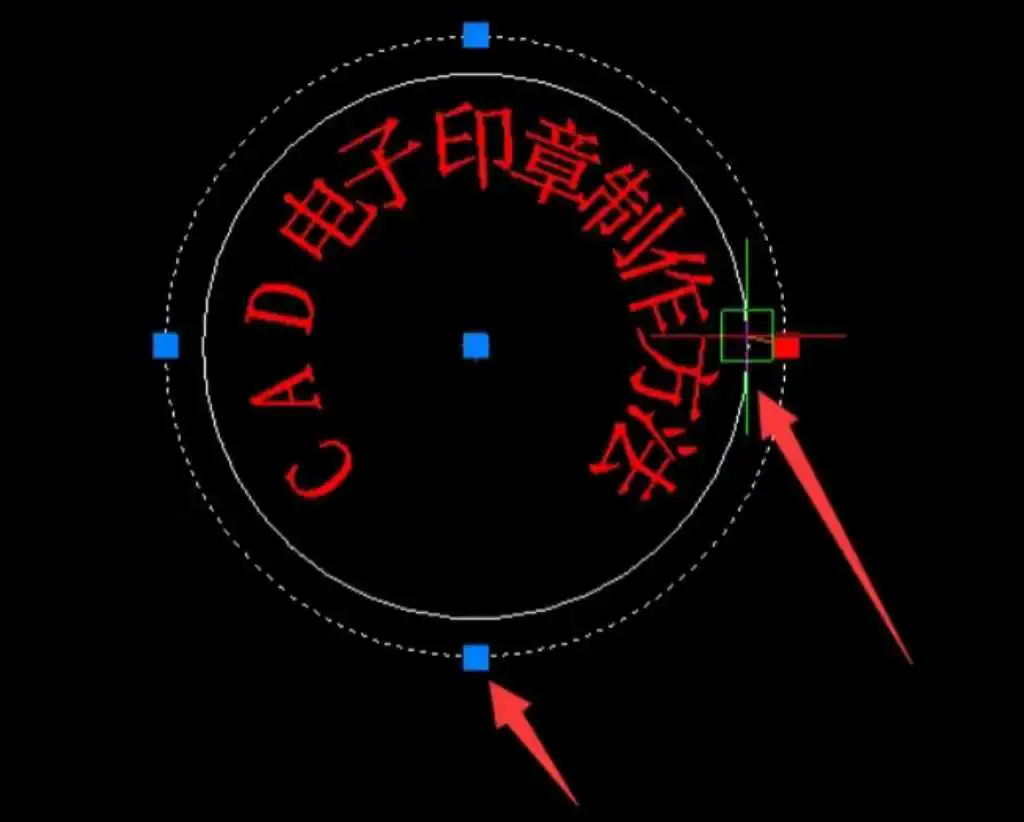

1. 首开打开中望CAD软件，新建一张空白图纸，使用左侧工具栏中的【圆】工具绘制出一个圆，再点击工具栏处线型修改，弹出线型管理器窗口后修改线宽；

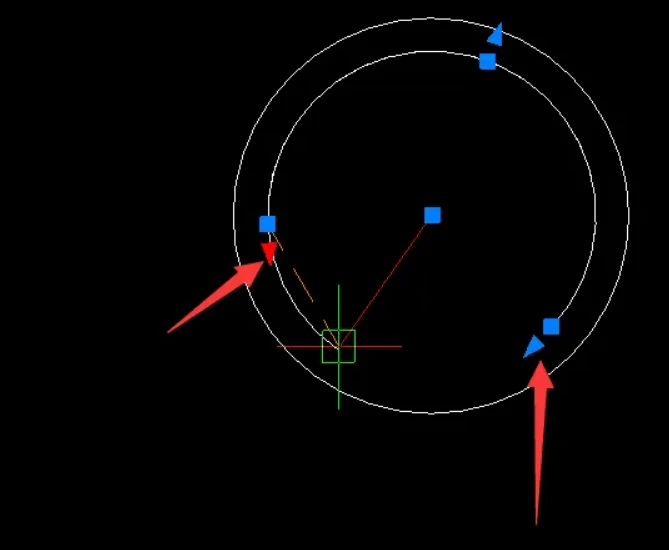

2. 再在圆的内部使用【椭圆弧】工具再绘制一个圆弧，对圆弧的半径进行调整；
3. 点击上方工具栏的【拓展工具】-【文本工具】-【弧形文本】，选择弧线，在弹出的文本框输入【CAD电子印章制作方法】，调整文本高度为【0.3】，弧线偏移为【0.1】，点击确定，文本就出现在绘图区；
4. 最后，还可以通过拉伸基点对文字排列及对齐方式进行调整。
推荐阅读：CAD下载
推荐阅读：CAD软件
