在电子工程领域，很多电子工程师经常使用Altium Designer（简称：AD）软件来捕捉元器件中心位置的，这种操作对于提高设计效率和确保设计质量非常重要，可以更精确定位元器件，减少布局布线的工作量，提高设计的可维护性，那么如何操作？
1、打开AD软件

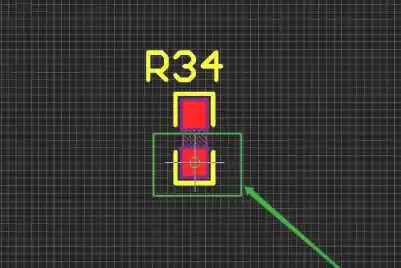

如图所示，将光标定位到元器件，没有显示该中心点的光标；
2、Options

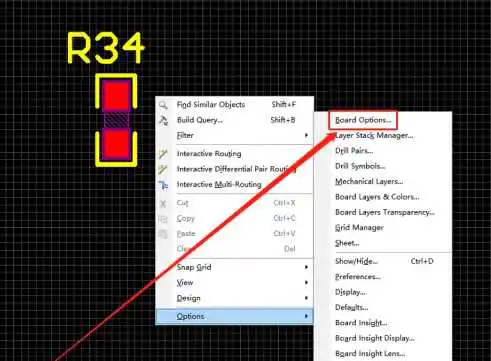

在AD软件点击鼠标，选择“Options”->“Board Options”；
3、勾选

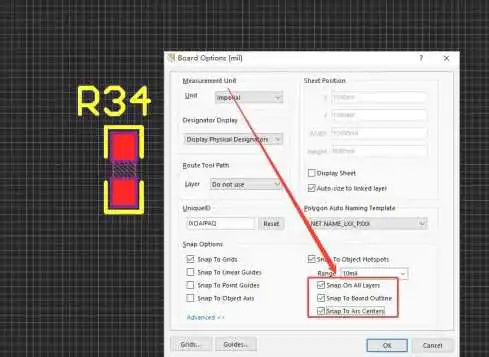

如图所示，勾选“Snap On All Layers”、“Snap To Board Outline”、“Snap To Arc Centers”，最后点击“OK”按钮；
4、捕捉

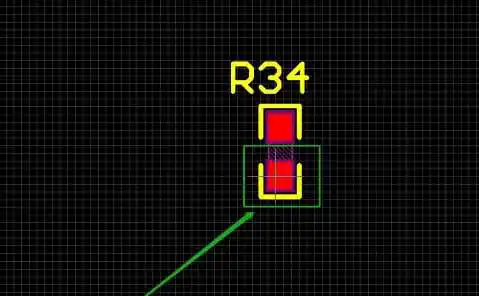

最后再次点击元器件时，就会自动捕捉到其中心位置，如图所示。
