ip报文格式（ip报文格式的题目）



对上可载送传输层各种协议的信息，例如TCP、UDP等；对下可将IP信息包放到链路层，通过以太网、令牌环网络等各种技术来传送。

IP地址是定位主机的，具有一个将数据报从A主机跨网络可靠的送到B主机的能力。但是有能力就一定能做到吗，只能说有很大的概率。TCP为IP提供策略，IP用于执行行动。

• 主机: 配有IP地址, 但是不进行路由控制的设备;
• 路由器: 即配有IP地址, 又能进行路由控制，一般都带有DHCP功能，可以看做一个DHCP服务器。
• 节点: 主机和路由器的统称;
• 网络号: 保证相互连接的两个网段具有不同的标识;
• 主机号: 同一网段内, 主机之间具有相同的网络号, 但是必须有不同的主机号；
• 不同的子网其实就是把网络号相同的主机放到一起,;
• 子网：其实就是把网络号相同的主机放到一起。
• DHCP技术：能够自动的给子网内新增主机节点分配IP地址, 避免了手动管理IP的不便.

通信双方的IP协议必须要达到一致, IPv4的版本就是4

定义了IP协议首部(报头)的长度, 以4字节为单位, IP报头是不定长的, 首部长度范围 [5, 15] 即 [20字节, 60字节]

3 位优先权字段(已经弃用), 4位TOS字段, 和一位保留字段(此位必须置0), 思维TOS分别表示 : 最小延迟, 最大吞吐量, 最高可靠性, 最小成本. 这四者相互冲突, 只能有一个置1. 对于ssh/telnet这样的应用程序, 最小延时标胶重要, 对于ftp(文件传输协议)类型的程序, 最大吞吐量比较重要.

IP数据报整体占多少个字节(单位是字节), 16位能表示的最大数是 65535, 即65535字节, 即64k, 那么TCP的数据肯定不能大于64k -20-20, 一个20是IP报头最次小长度, 一个20是TCP报头的最小长度; UDP的数据肯定不能大于64K-20-8, 第一个20也是IP报头的最短长度, 8是UDP报头的长度. TCP会在传输层根据MSS(最大分段大小, Maxitum Segment Size)自动进行数据分段; UDP在传输层不会分段; 传输的IP报文还受到下层数据链路层的MTU(最大传输单元, Maximum Transfer Unit)的限制; 而TCP中的MSS就是根据数据链路层的MTU计算的. UDP在在传输层不会分段, 所以当UDP数据大小 大于 MTU 而小于64k 20-8 时, 数据就会在网络层进行分片

在进行数据分片重组的时候表示数据分片属于那个完整的UDP报文, 具体来说, IP在存储器中维持一个计数器, 每产生一个 数据报, 计数器就加1, 并将此值赋给标识字段. 但这个标识并不是平常的序号，因为IP是无连接, 不可靠服务, 数据报不存在按序接收的问题. 当数据报由于长度超过链路层的MTU而必须分片时, 这个标识字段的值就被复制到所有的数据报片的标识字段中, 等到对端重组的时候, 相同标识符的值的数据报就会被重新组装成一个数据报.

高位未用, 中间位DF置1, 表示不能进行分片，置0才可以进行分片操作. 最低位MF, 置1表示后面还有数据分片，MF=0表示这已经是最后一个数据分片了.

标识一个分片在原始UDP报文中的位置, 以8字节为单位, 例如将一个10001的UDP报文按256字节分片后, 第一片的数据报的片偏移就是0, 第二片数据报的片偏移就是256/8 = 32, 第三片就是512/8=64, 第四片就是768/8=96, 第四片并没有256个字节, 如果分片前的数据不能够被8整除, 那么分片后的最后一个数据大小就是分片前的数据报大小除以8的余数. 可以看到不管分片前的大小能不能被8整除, 片偏移永远是8的整数倍.

报文在网络中的生存周期 – 即跳数, 指的是能够经过多少路由器, 每经过一个路由器就称为一跳, 该值就减1, 为0时就被网络丢弃掉, 8位TTL, 最大值为2^8 - 1 = 255.

标识传输层使用的是什么协议, 用于数据分用

二进制反码求和, 用于校验数据的一致性

用于标识源端,

用于标识对端主机, 路由器就是根据对端主机IP地址进行路径选择的

基本很少用到；

IP地址分为两个部分, 网络号和主机号。192.168.10.20，网络号为192.168.10，主机号为20。

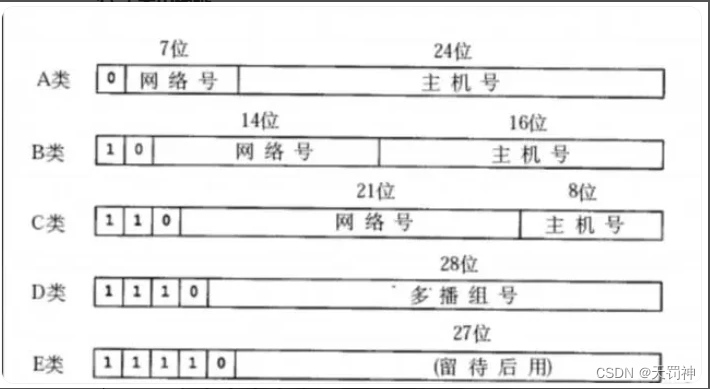

过去曾经提出一种划分网络号和主机号的方案, 把所有IP 地址分为五类, 如下图所示(该图出 自[TCPIP])。

随着互联网的飞速发展, 这种划分方案的局限性很快就显现出来, 大多数组织都申请B类网络地址, 导致B类地址很快就分配完了, 而A类却浪费了大量地址. 这是因为申请一个B类地址, 理论上一个子网内能允许6万5千多个主机. A类地址的子网内的主机数更是达到数千万之多, 然而实际网络架设中, 不会存在一个子网内有这么多主机的情况. 因此大量的A类IP地址都被浪费掉了.

• A 类：0.0.0.0 到 127.255.255.255（1.0.0.0 到 126.255.255.255 是保留地址，不分配给网络设备）
• B 类：128.0.0.0 到 191.255.255.255（172.16.0.0 到 172.31.255.255 是保留地址，不分配给网络设备）
• C 类：192.0.0.0 到 223.255.255.255（192.168.0.0 到 192.168.255.255是保留地址，不分配给网络设备）

RFC 1918 规定了三个私有 IP 地址段，在组织内部构建局域网时，可以使用私有 IP 地址进行内部通信，而无需直接连接到因特网上。

• 10.0.0.0 到 10.255.255.255（共计 16,777,216 个地址）
• 172.16.0.0 到 172.31.255.255（共计 1,048,576 个地址）
• 192.168.0.0 到 192.168.255.255（共计 65,536 个地址）

这些私有 IP 地址段是专门为内部网络通信保留的，不会被路由器转发到因特网上，避免与全局 IP 地址冲突。

• D 类和 E 类属于 IPv4 地址空间中的特殊地址范围：
  • D 类：224.0.0.0 到 239.255.255.255，用于多播组通信。D 类地址用于多播（Multicast）通信，一次发送数据到多个目标设备。在多播通信中，数据包被发送到一个预定义的组，而不是单个目标设备。
  • E 类：240.0.0.0 到 247.255.255.255，属于未分配或保留地址空间。E 类地址原本曾被用作实验性地址或为将来使用保留的地址空间。这些地址并没有常规应用，可以说是未指定的保留地址。
    总结起来，D 类用于多播通信，而 E 类则是未分配或保留的地址空间，在现有网络中并没有明确定义的使用方式。


除了 A 类、B 类和 C 类中的私有 IP 地址段（RFC 1918 规定的保留地址）外，还有一些其他保留地址段。

• IP地址中的主机号全为0, 就成了网络号, 代表这个局域网
• 将IP地址中的主机号的二进制全部设为1, 就成为了广播地址, 用于给同一个链路中相互连接的所有主机发送数据包(此时目的地址当然就被设为了广播地址)

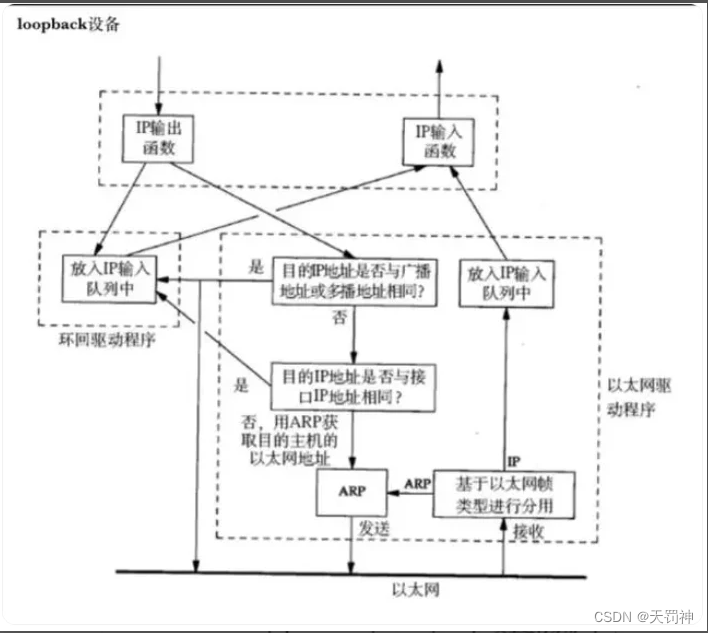

• 127.0.0.1. 它代表设备的本地虚拟接口, 所以默认被看作是永远不会宕掉的接口. 所以通常在安装物理网卡前就可以ping通这个本地回环地址. 一般都会用来检查本地网络协议、基本数据接口等是否正常的.
• 0.0.0.0 标识本机上的所有网卡, 用与TCP服务端程序的绑定地址, 相当于监听本机的所有网卡.
• Loopback 地址：127.0.0.0 到 127.255.255.255（127.0.0.0/8），用于本地回环测试，通常表示本机自身。



IP地址(IPv4)是一个4字节32位的正整数. 那么一共只有 2的32次方 个IP地址, 大概是43亿左右. 而TCP/IP协议规定, 每个主机都需要有一个IP地址. 这意味着, 一共只有43亿台主机能接入网络么?实际上, 由于一些特殊的IP地址的存在, 数量远不足43亿; 另外IP地址并非是按照主机台数来配置的, 而是每一个网卡都需要配置一个或多个IP地址。

对于这种情况, 人们提出了新的划分方案, 称为CIDR(Classless Interdomain Routing) :

• 引入一个额外的子网掩码(subnet mask)来区分网络号和主机号(和IP地址一样也用点分10进制来表示)
• 子网掩码也是一个32位的无符号整数. 通常用一串 “0” 来结尾, (所以说子网掩码的二进制从高位到低位的1肯定是连续的)
• 将IP地址和子网掩码进行 按位与 操作, 得到的结果就是网络号
• 网络号和主机号的划分与这个IP地址是A类, B类还是C类无关

IP地址和子网掩码还有一种更加简洁的表示方法, 例如 : 140.252.20.68/24, 表示IP地址是140.252.20.68, 子网掩码的高24位全为1, 也就是255.255.255.0

利用DHCP协议, 给接入网络的设备动态分配IP地址. 因此同一个MAC地址的设备, 每次接入互联网中, 得到的IP地址不一定是相同的

一个路由器可以配置两个IP地址, 一个是WAN口IP, 一个是LAN口IP(子网IP)。WAN口IP对外，LAN口IP对内

路由器LAN口连接的主机, 都从属于当前这个路由器的子网中.

不同的路由器, 子网IP其实都是一样的(通常都是192.168.1.1). 子网内的主机IP地址不能重复. 但是子网之间IP地址就可以重复了.

每一个家用路由器, 其实又作为运营商路由器的子网中的一个节点. 这样的运营商路由器可能会有很多级, 最外层的运营商路由器, WAN口IP就是一个公网IP了.

子网内的主机需要和外网进行通信时, 路由器将IP首部中的IP地址进行替换(替换成WAN口IP), 这样逐级替换, 最终数据包中的IP地址成为一个公网IP. 这种技术称为NAT(Network Address Translation，网络地址转换).

在2019年11月26日15时35分, 位于荷兰阿姆斯特丹的IP地址管理机构正式宣布, 全球43亿(具体是2^32)个 IPV4地址已经全部分配完毕, 但我们还有IPv6协议可以用, IPv6并不是IPv4的简单升级版. 这是互不相干的两个协议, 彼此并不兼容; IPv6用16字节128位来表示一个IP地址; 目前IPv6已经开始部署, 但还没有完全普及。

路由表可以由网络管理员手动维护(静态路由), 也可以通过一些算法自动生成(动态路由).相关的算法有距离向量算法, LS算法, Dijkstra算法等。

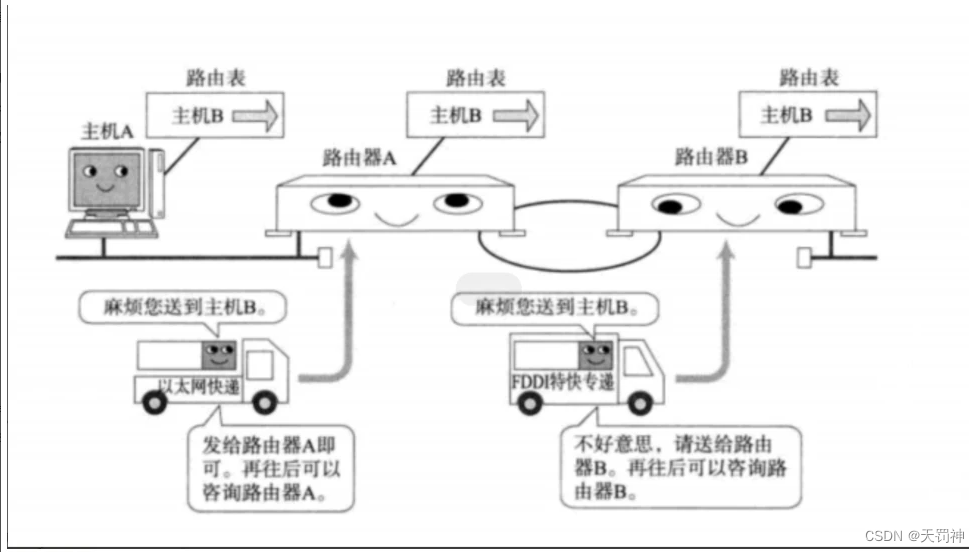

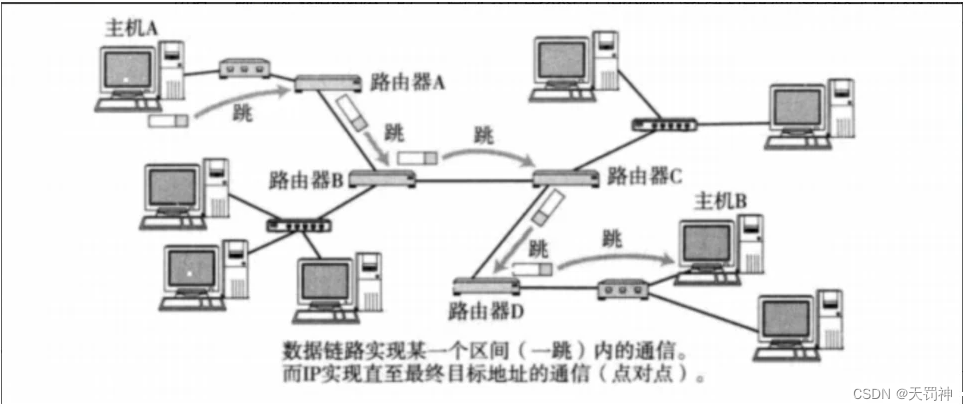

路由就是在复杂的网络结构中, 找出一条通往终点的路线; 路由的过程, 就是这样一跳一跳(Hop by Hop) “问路” 的过程.所谓 “一跳” 就是数据链路层中的一个区间. 具体在以太网中指从源MAC地址到目的MAC地址之间的帧传输区间

过程如下 :
当IP数据包, 到达路由器时, 路由器会先查看目的IP;
路由器决定这个数据包是能直接发送给目标主机, 还是需要发送给下一个路由器;
重复这个过程, 一直到达目的IP(或者TTL为0时被丢弃)

那么如何判定当前这个数据包该发送到哪里呢? 这个就依靠每个节点内部维护一个路由表。

• 路由表可以使用route命令查看；
• 如果目的IP命中了路由表, 就直接转发即可;
• 路由表中的最后一行,主要由下一跳地址和发送接口两部分组成,当目的地址与路由表中其它行都不匹配时,就按缺省路由条目规定的接口发送到下一跳地址。


• Destination : 目的网段 (与我相连的网络的网络号)
• Gatway : 网关(下一跳路由器入口的ip)
• Getmask : 子网掩码
• Metric : 跳数, 该条路由记录的质量, 一般情况下, 如果有多条到达相同目的地的路由记录, 路由器会采用metric值小的那条路由
• Use Iface : 与这个网络相连的网卡名称

以上图路由表为例, 对于一个到达该节点（主机或路由器）的IP数据包，逐行检查目标IP地址与路由表中的每一行。首先，将目标地址与第一行子网掩码255.255.0.0 进行按位与操作，如果结果与网络号172.17.0.0 相等，则目标主机在本地局域网内，直接转发即可。若不相等，则继续与下一行子网掩码进行比较。重复这个过程，直到找到匹配项为止。如果所有行都不匹配，则将数据包发送给上层网关处理。

转发的过程：遍历路由表，目的IP & 路由表中配置的Genmask，确定该报文要去的目标网络，对比结果和Destination，通过IFace接口发出报文
