esp8266开发板制作天气时钟（esp8266天气预报 源码）

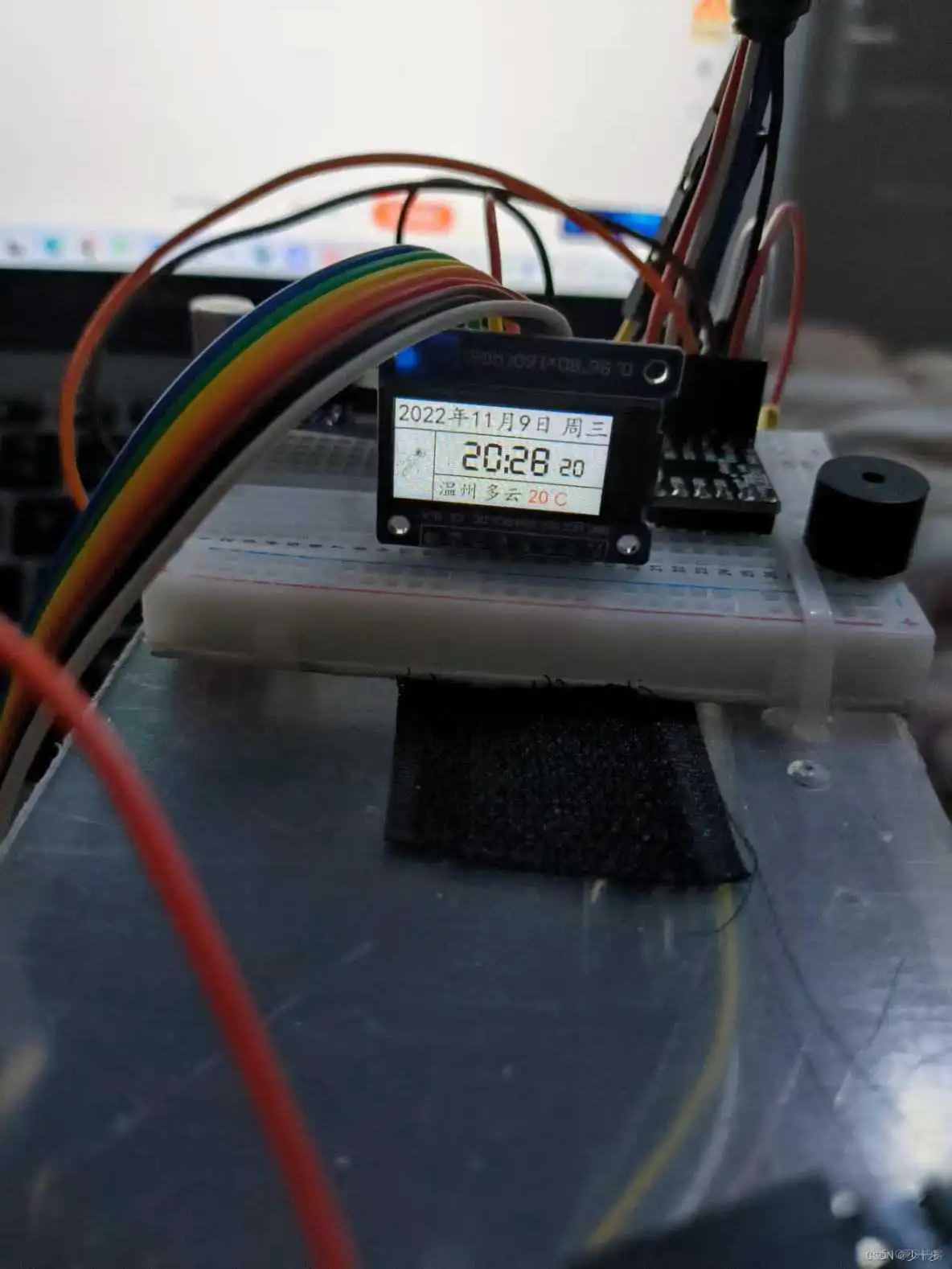

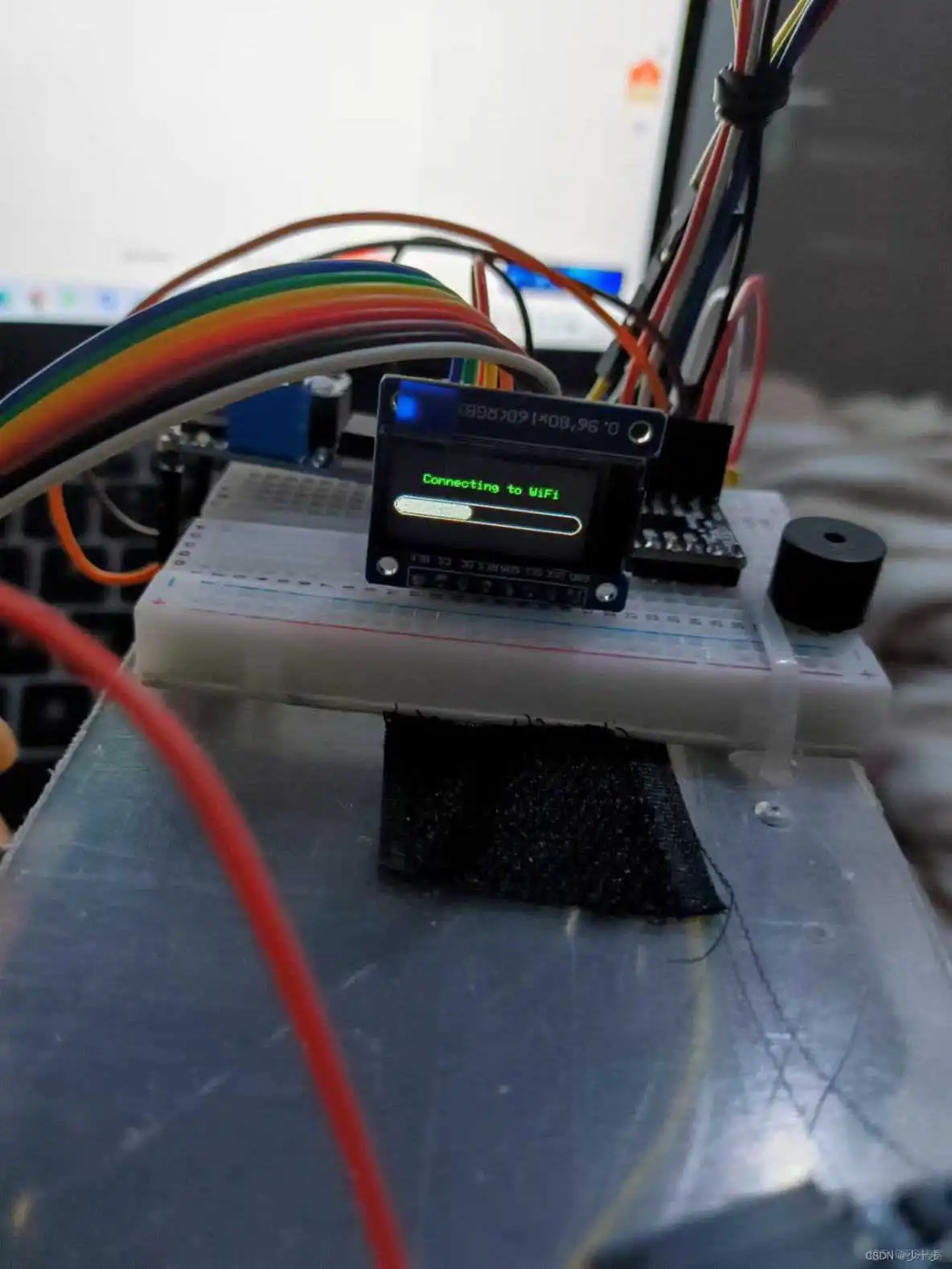

一、实现效果

WeChat_218

二、开发说明

几个月前就实现了效果，一直没有整理发布博客。开发工具：visual studio code 平台：platformio。visual studio code 安装以及platformio插件 配置可百度，就是使用platformio插件项目开始下载慢的问题，这个需要在早上（网络不好需更换wifi）下载，这样项目基本都新建成功，我一开始白天新建项目下载esp8266相关的文件都一直卡着不动，后来都是一大早新建项目都成功了,由于屏幕较小，布局改了几次。使用的库：

TFT_eSPI、TJpg_Decoder、ArduinoJson、TimeLib（下载的别人写好的）以及esp8266wifi连接相关。

三、实现过程

（1）TFT_eSPI配置

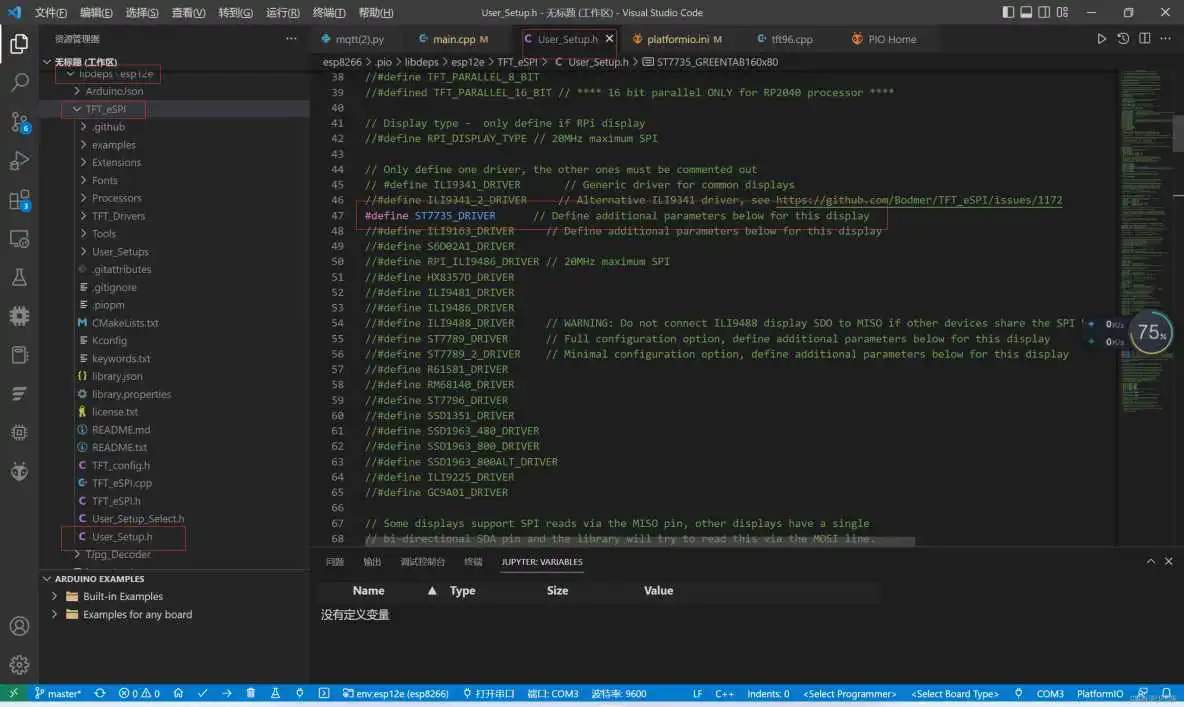

        引脚请自行配置tft_espi库中的 User_Setup.h文件。在User_Setup.h文件中使用st7735驱动

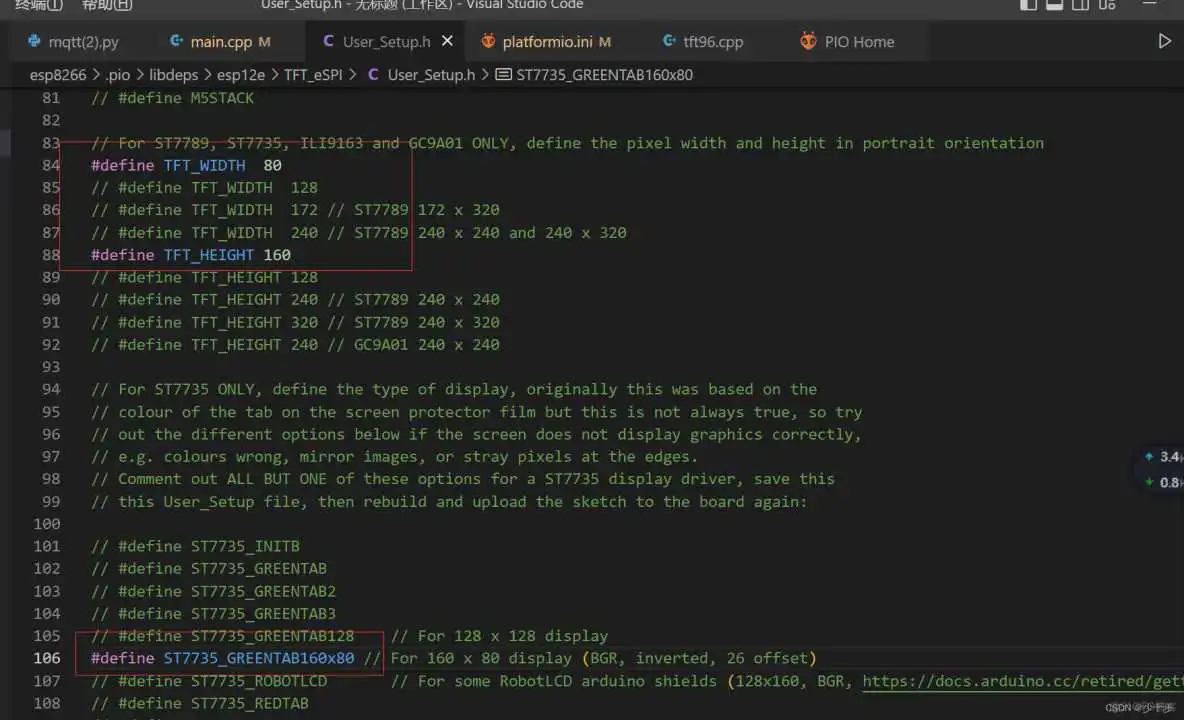

以及高度、宽度、RGB等配置

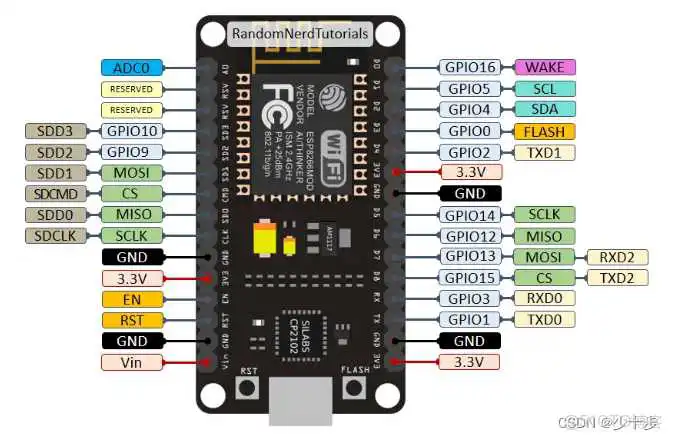

（2）屏幕引脚插线

具体接线对应如下：

TFT屏幕 nodemcu

GND GND

VCC 3V3

SCL D5

SDA D7

RES D4

DC D3

CS D8

BLK 可以不接(控制屏幕背光)

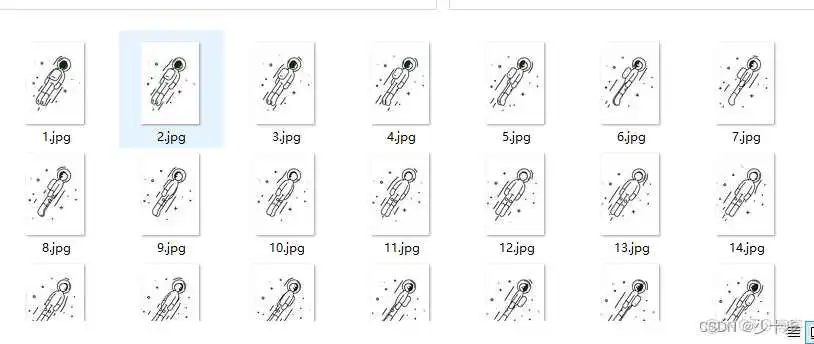

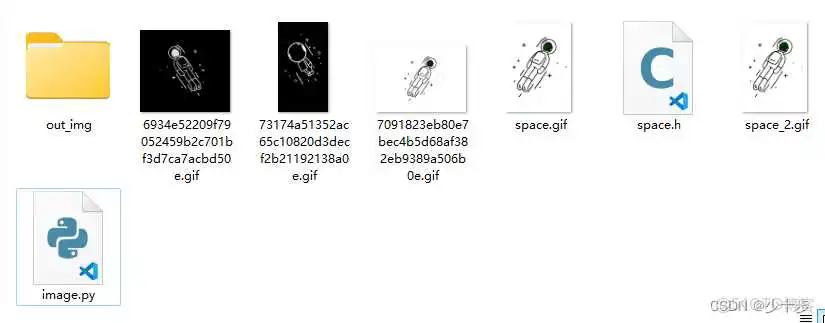

(3)利用python将太空人gif转为多个图片以及数据文件

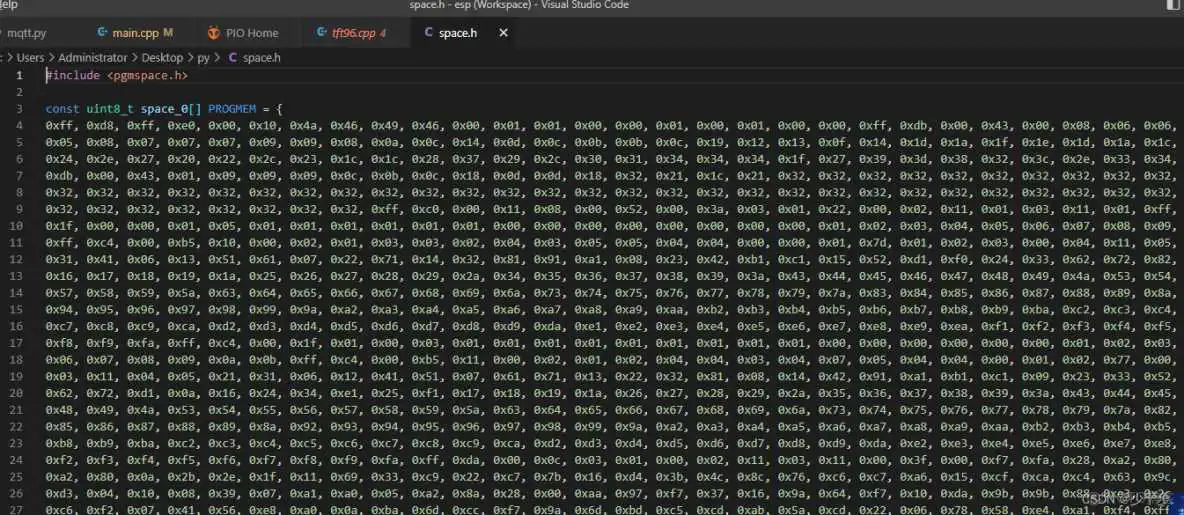

最终使用space.h文件引入适合的帧数据，不能都引入，都引入就大了。

（4）使用processing 软件制作字体

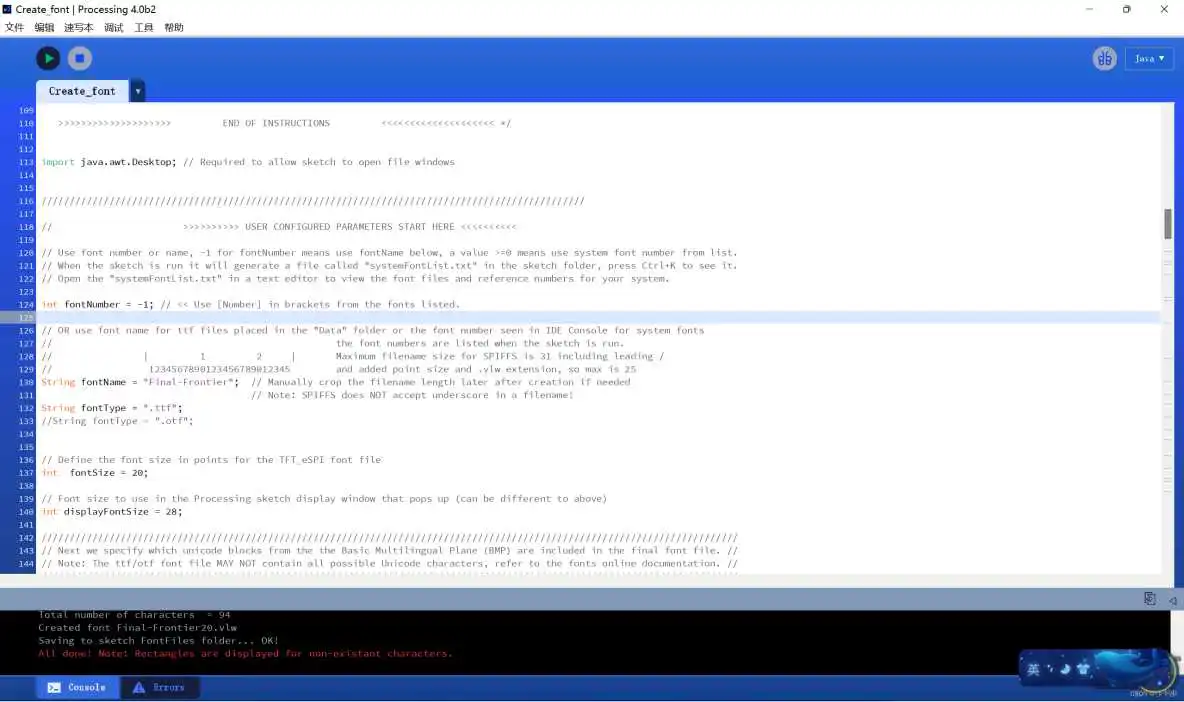

        使用processing打开Create_font.pde文件（https://processing.org/ 下载processing软件,并且安装）。只需修改几个地方就可以，如下所示：

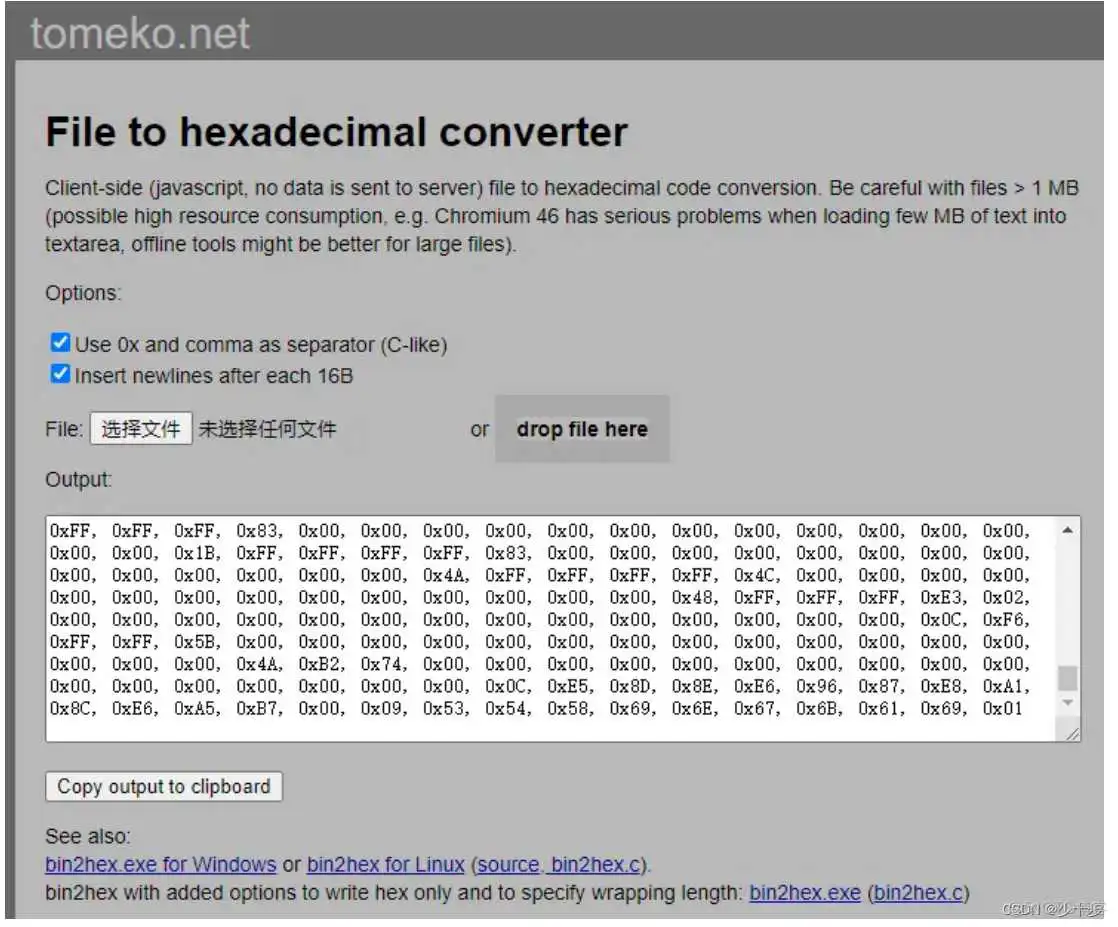

        每个汉字对应的unicode码值可以通过在线转换工具获取，然后将转换后的/u替换为0x即可。完成修改后，点击运行，弹出对话框显示自定义库中的所有字符,同时在FontFiles文件夹中生成一个.vlw格式的文件，存放我们制作出来的字库文件。通过https://tomeko.net/online_tools/file_to_hex.php?lang=zh，将vlw文件转换成Arduin使用的字库文件xxxFont.h

将生成的16进制数据按照下列各式存放在自定义的.h格式文件中

(5) 完整代码
