系统时钟，是整个芯片的心脏，如果没有了它，就等于人没有了心跳；在实际工程应用中，每当使用一个外设时，首先需要做的就是打开该外设对应的时钟； 这样的好处就是，如果不使用一个外设的时候，就把它的时钟关掉，从而可以降低系统的功耗，达到节能，实现低功耗的效果（低功耗）；
寄存器是由D触发器组成的，只有送来了时钟，触发器才能被改写值。任何MCU的任何外设都需要有时钟，8051也是如此；STM32为了让用户更好地掌握功耗，对每个外设的时钟都设置了开关， 让用户可以精确地控制，
关闭不需要的设备，达到节省供电的目的。51单片机不用配置IO时钟，只是因为默认使用同一个时钟，这样是方便，但是这样的话功耗就降低不了。51中某个功能不需要，
但是它还是一直运行。stm32中当你想关闭某个IO的时候，关闭它相对应的时钟使能就是了； ARM的芯片都是这样，外设通常都是给了时钟后，才能设置它的寄存器（即才能使用这个外设），
这么做的目的是为了省电，使用了所谓时钟门控的技术。
1.时钟分类（stm32所有型号的时钟分为4类）
①、HSI 是高速内部时钟(High Speed Internal Clock Signal)
②、HSE是高速外部时钟(High Speed External Clock Signal)
③、LSI 是低速内部时钟(Low Speed Internal Clock Signal)
④、LSE是低速外部时钟(Low Speed External Clock Signal)
①、HSI内部高速时钟，RC振荡器，频率为8MHz，当HSE故障时，系统时钟会自动切换到HSI，直到HSE启动成功，相对HSE精度小，受温度影响较大，会有温漂。
②、HSE外部高速时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz，多使用8MHz/12MHz。
③、PLL锁相环倍频时钟，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
STM32具有以下两个次级时钟源：
①、LSI内部低速时钟，RC振荡器，频率为30~60kHz不等，一般取40kHz，该 RC 用于驱动独立看门狗，也可选择提供给 RTC 用于停机/待机模式下的自动唤醒。②、LSE外部低速时钟，接频率为32.768kHz的石英晶体，主要做RTC时钟源；
（使用32.768kHz是因为2的15次方为32768，32.768kHz的晶振产生的时钟信号经过15次分频后，便会产生频率为1Hz的信号，即为秒脉冲信号 ）
keil软件版本：V5.35.00
st官网：STM32 固件 - 意法半导体STMicroelectronics
单片机型号：STM32F103VET6
1、标准库中配置系统时钟分析

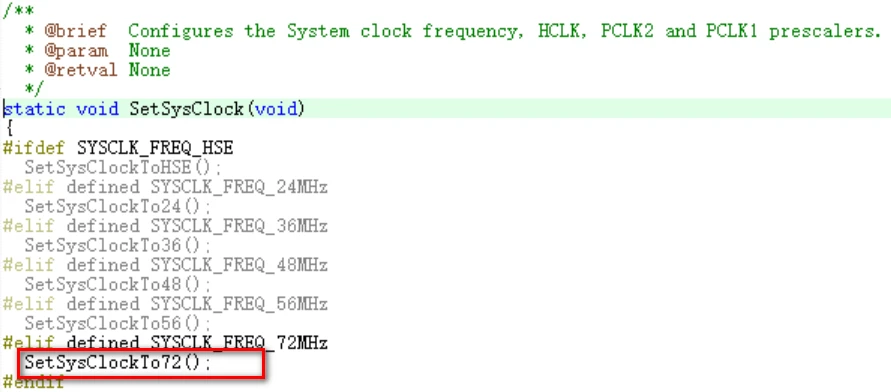

1）系统时钟配置的相关代码在这里哦
2）配置详情及描述（stm32）
3）另外补充一个例子（gd32）
2、重新定义并初始化函数

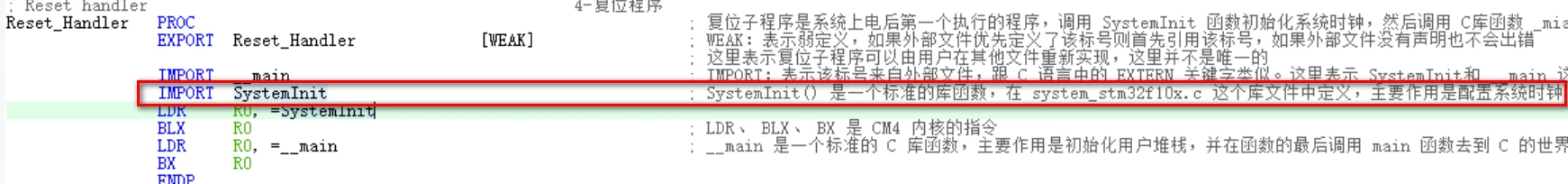

由上文代码可知，程序运行起来会首先执行启动文件，调用systeminit()函数，最终初始化系统时钟；
如需改变时钟配置，可以在系统时钟配置文件中修改；但是为了不破坏库函数的完整性，可重新定义并调用初始化函数；
一般情况下，使用HSE经分频倍频后来配置系统时钟；
1）以HSE配置系统时钟为例，按照时钟树流程来完成函数：
使能MCO，使用示波器抓取波形

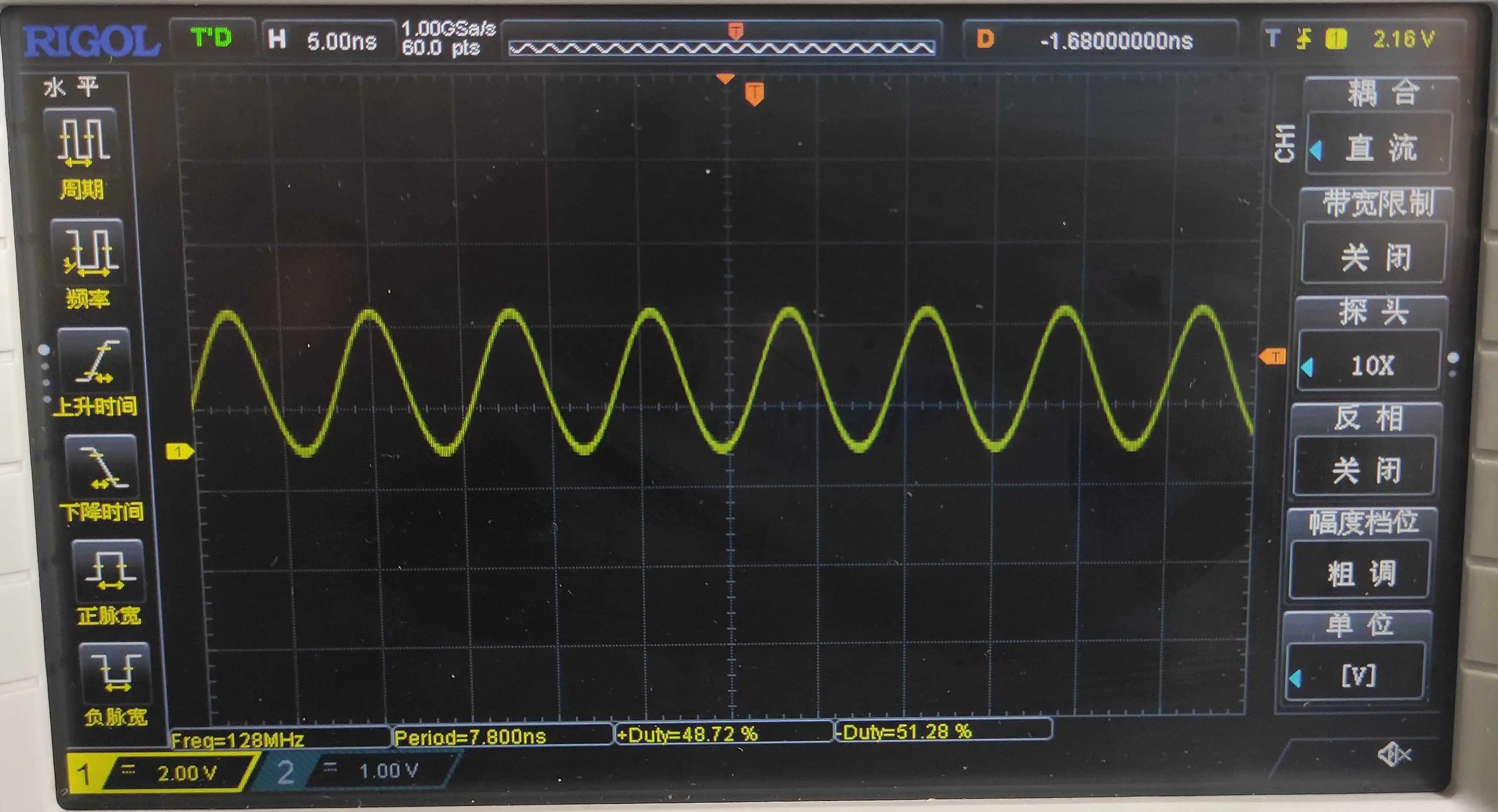

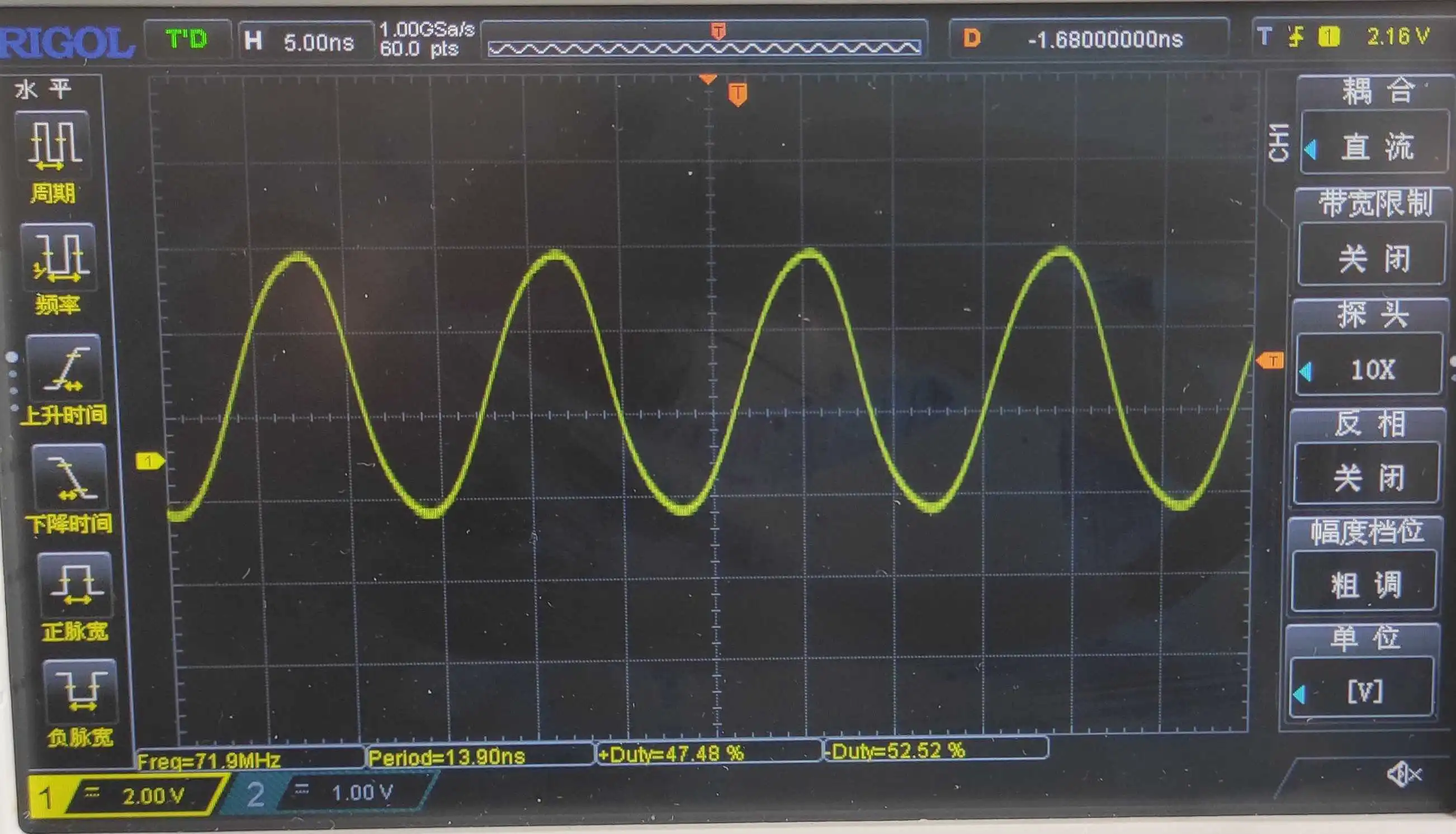

波形如下：（使用HSE 8*9 = 72MHz； 使用HSE（超频） 8*16 = 128MHz）
2）以HSI作为系统时钟

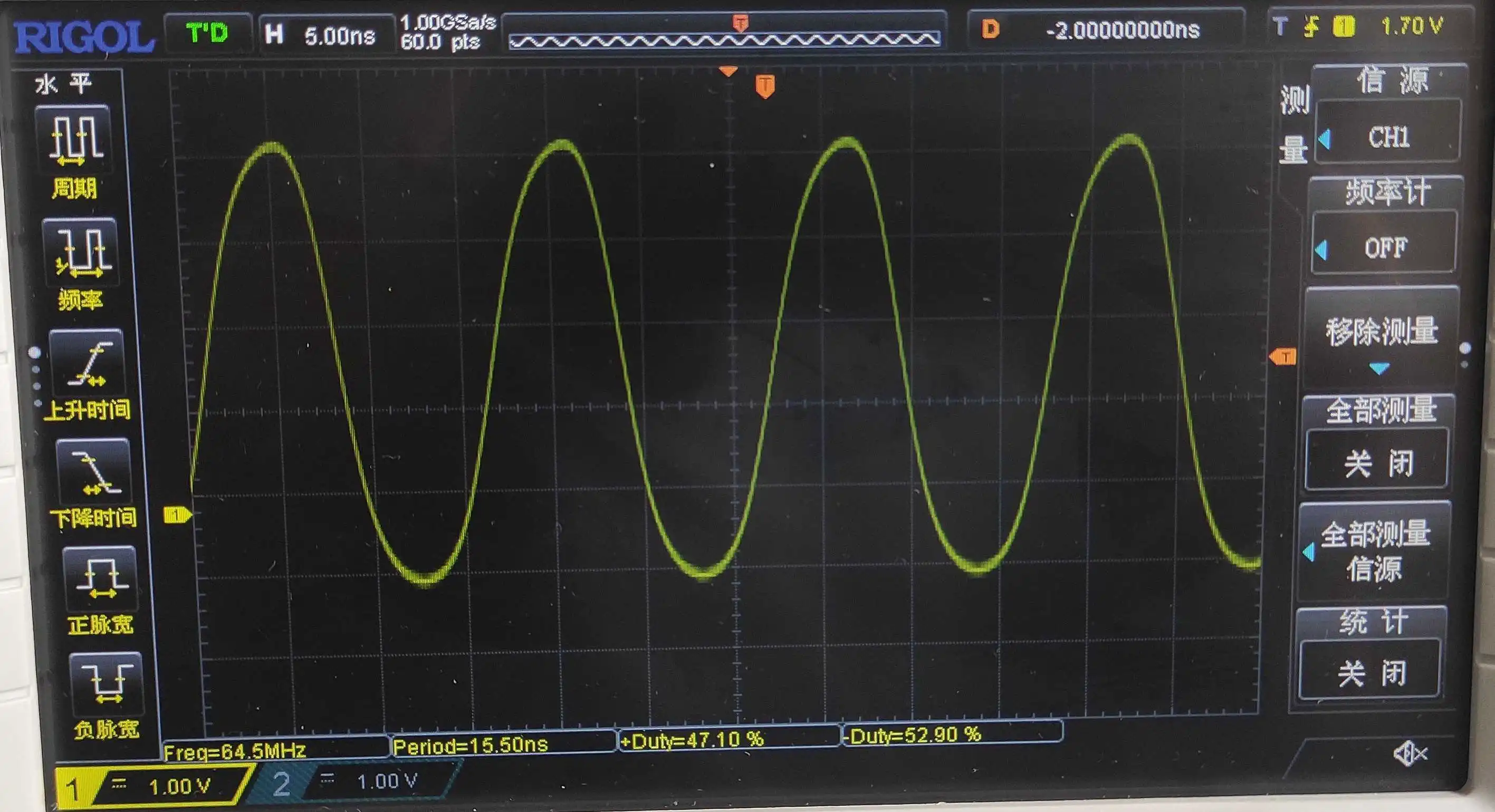

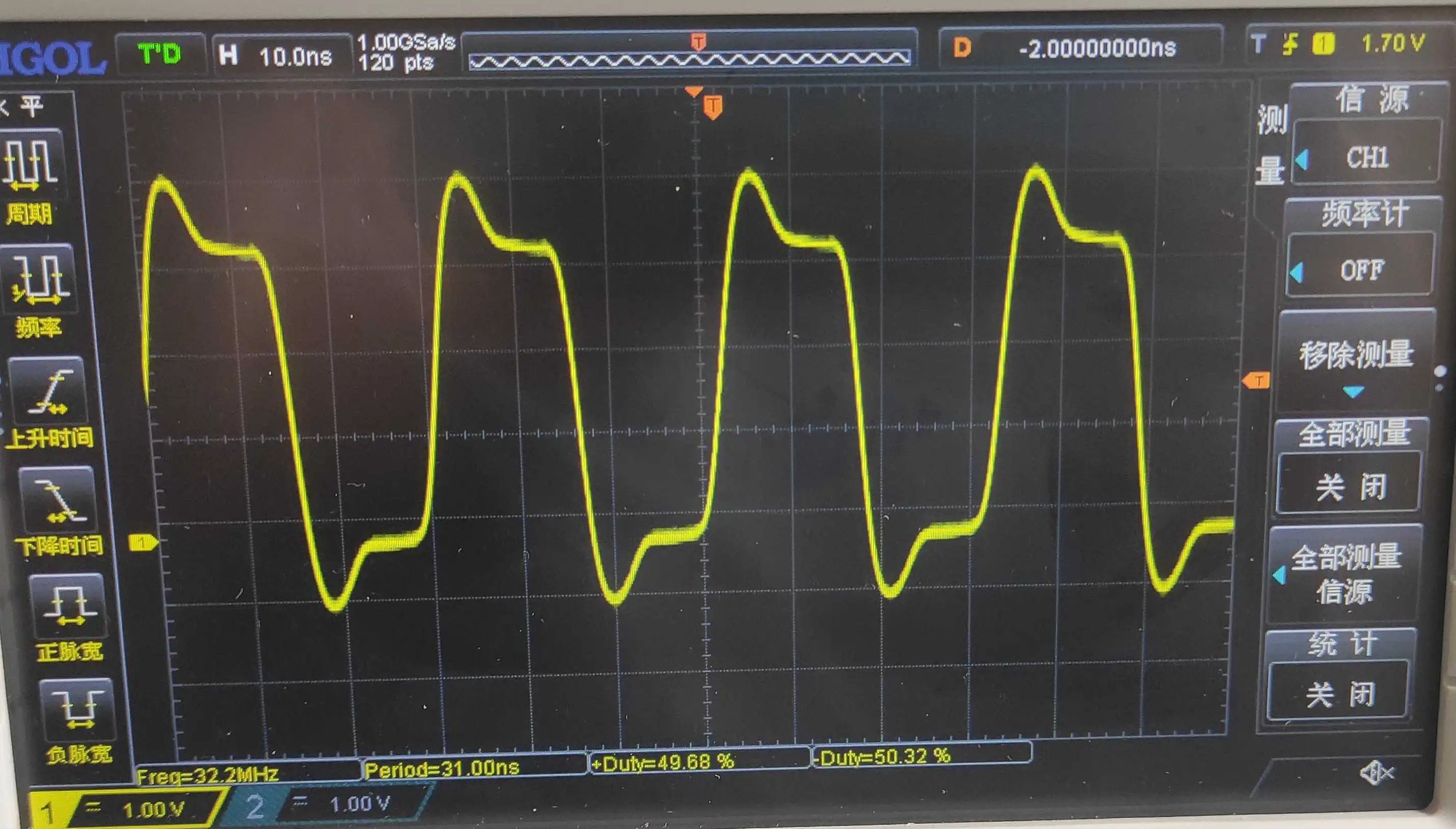

波形如下：（使用HSI 8/2 * 16 = 64MHz； 使用HSI 8/2*8 = 32MHz）
系统时钟配置需要根据具体的时钟框图，先设置好时钟源，AHB、APB1、APB2的分频系数；再设置好PLL倍频和分频；最后使用SW切换选择系统时钟来源即可。
1、《
2、[野火EmbedFire]《STM32库开发实战指南——基于野火指南者开发板》；
3、野火F103-指南者bilibili教程视频【150集-野火F103霸道/指南者视频教程】-中级篇_哔哩哔哩_bilibili；
4、32系统时钟配置 - Darren_pty - 博客园 (cnblogs.com)
5、STM32F4_RCC系统时钟配置及描述 - strongerHuang - 博客园 (cnblogs.com)
6、STM32F2系列系统时钟默认配置 - MyBooks - 博客园 (cnblogs.com)
7、STM32入门系列-STM32时钟系统，时钟使能配置函数 - STM32嵌入式开发 - 博客园 (cnblogs.com)
小弟才疏学浅，如有错误或不足之处，还请大佬批评指正，深表感谢！
