说明：记录自己使用AD21的一些操作或技巧，以免忘记，好记性不如烂笔头！
Ctrl+F：翻转板面（底层或顶层显示）
Ctrl+M：测距
Shift+C：清除测距显示
Ctrl+H：显示同一网络标
E+J+C：按标号查找元器件位置
D+S+D：选中板框之后，点D+S+D，则可以快速裁板
P+T：接线时自带网络标号
T+G+A：铺铜刷新
1、快捷键：D+N
2、选择：Edits Nets

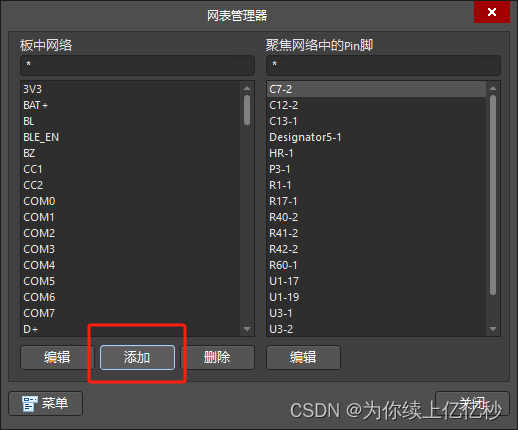

3、点“添加”

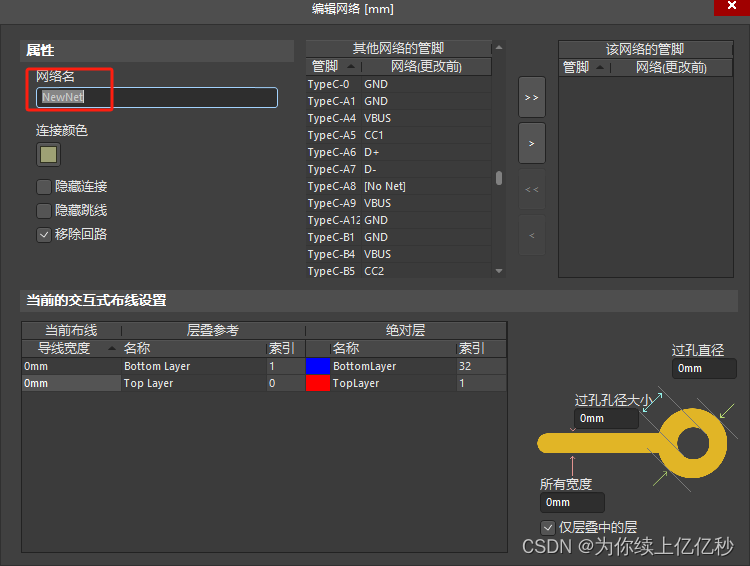

4、给网络标号命名之后，点击确认

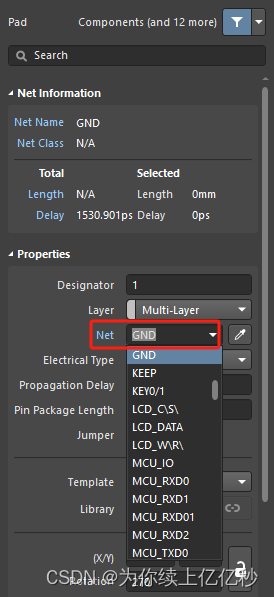

5、双击需要添加网络标号的焊盘，然后选择刚刚命名的网络标号，则手动添加网络标号完成。
①、注意如想给没有网络标号的焊盘或导线，添加已经存在的网络标号，则

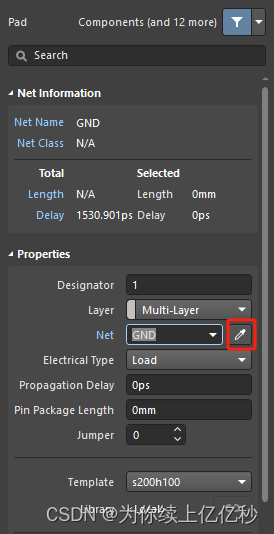

1、点击这个笔
2、点击存在的网络标号即可。

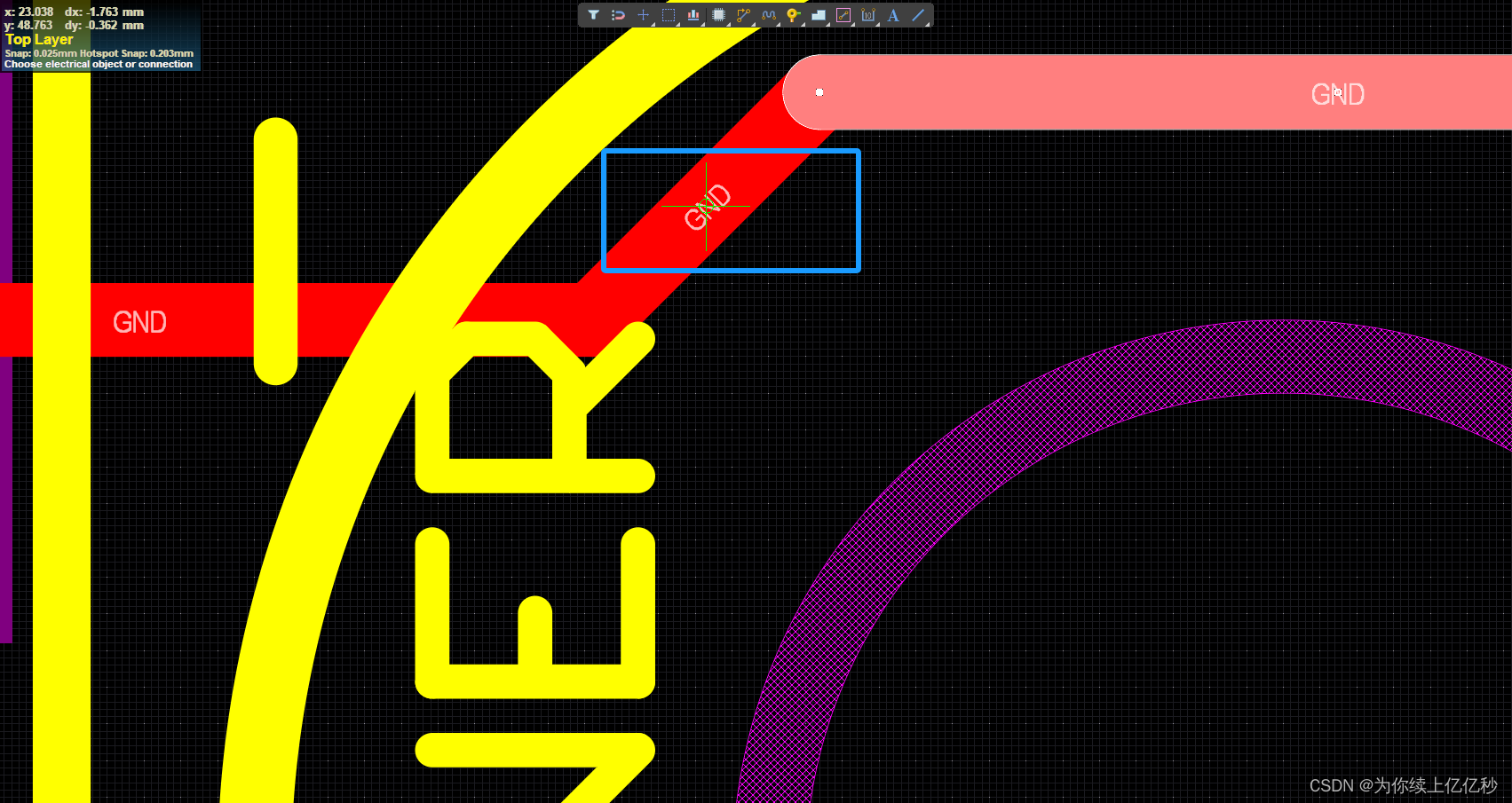

1、选择所需测量的导线，AD21中导线其中一段，然后一直按Tab键即可

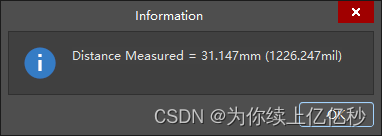

2、找到菜单栏中的“Reports”，然后选中“measure Selected Object”，完成。

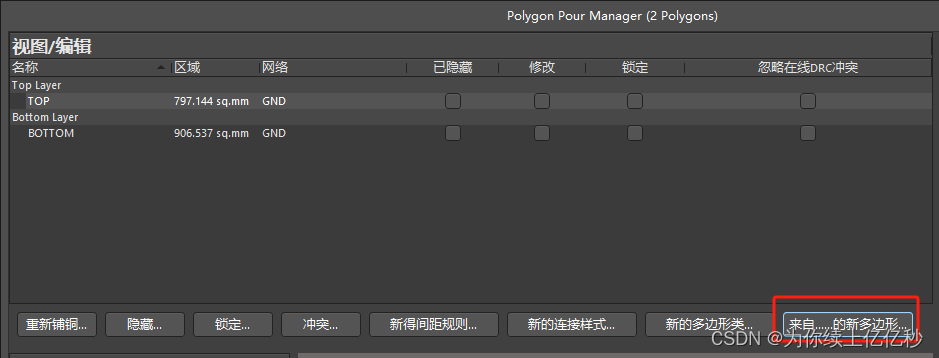

1、选择菜单栏中的Tools -> Polygom Pours -> Polygom Pours。
2、点击框中的地方，选择：板外形

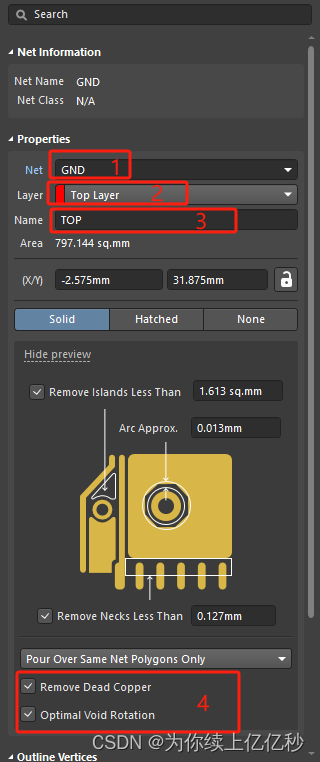

3、数字含义：
①网络标号，铜箔要连接的电气属性，一般铺铜都选GND
②铺铜层，一般选顶层和底层
③铜层命名，非必选
④移除多余的铜箔，即铺铜上去之后没有电气属性的铜片，个人认为需必选
4、设置好之后，点击应用，再确定。
1、快捷键R+B

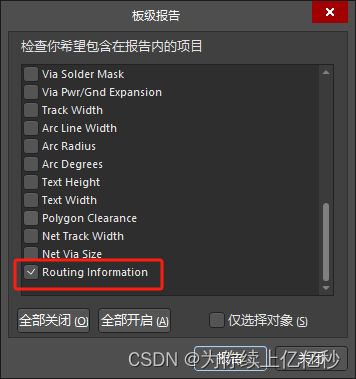

2、在弹出窗口中往下拉，勾中最后一项

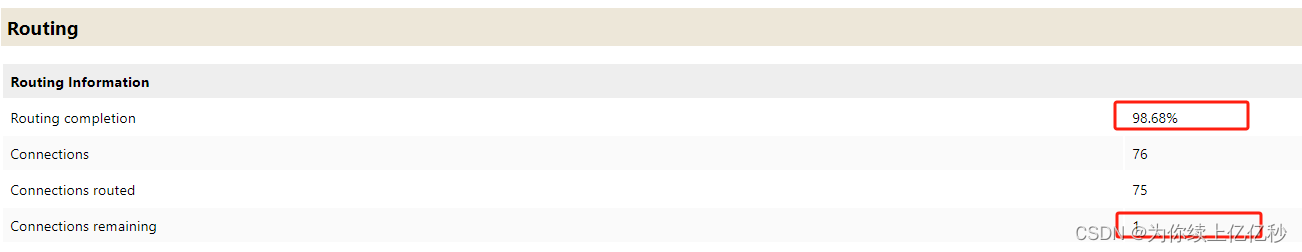

3、点击报告，若没有百分百，则还有没连接的导线
说明：嘉立创可以导出Altium文件，原理图和PCB都可以，如果在AD没有自己想要的元器件原理图或者封装，但又不想自己画，则可以借助嘉立创偷懒。
①、原理图

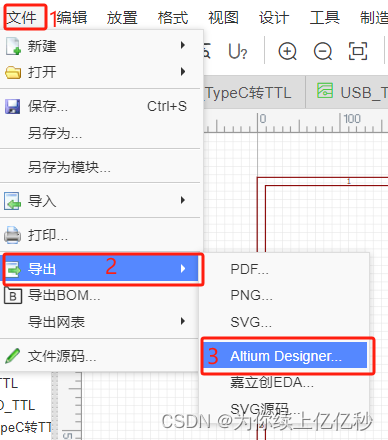

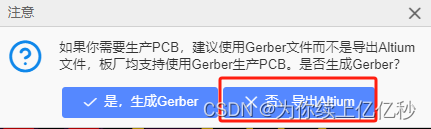

1、先在嘉立创绘制好原理图，然后导出Altium文件，保存。
2、用AD打开刚刚保存的文件，找到菜单栏-> 设计，然后选择第一个-> 生成原理图库，然后点保存。

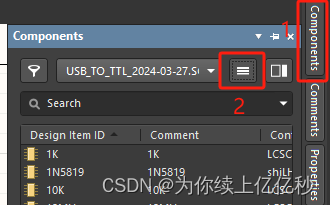

3、点击AD右边的components，再点击三条横杠，添加刚刚保存的原理图库，这样就可以一直用了。
②、元器件封装
1、跟①的步骤1一样，但加一个选择
2、用AD打开刚刚保存的文件，找到菜单栏-> 设计，然后选择倒数第二个-> Make PCB Library，然后点保存。
3、跟①的步骤3一样。

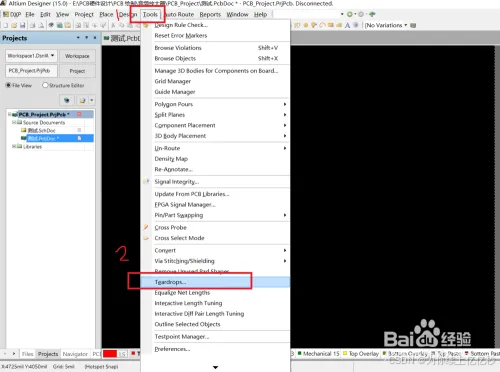

1、执行菜单【工具】->【teardrops】,然后弹出对话框。

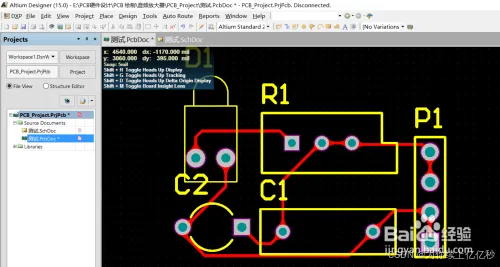

2、在对话框中，【add】与【all】都要勾选，然后点击【OK】，出现如图所示的效果图。

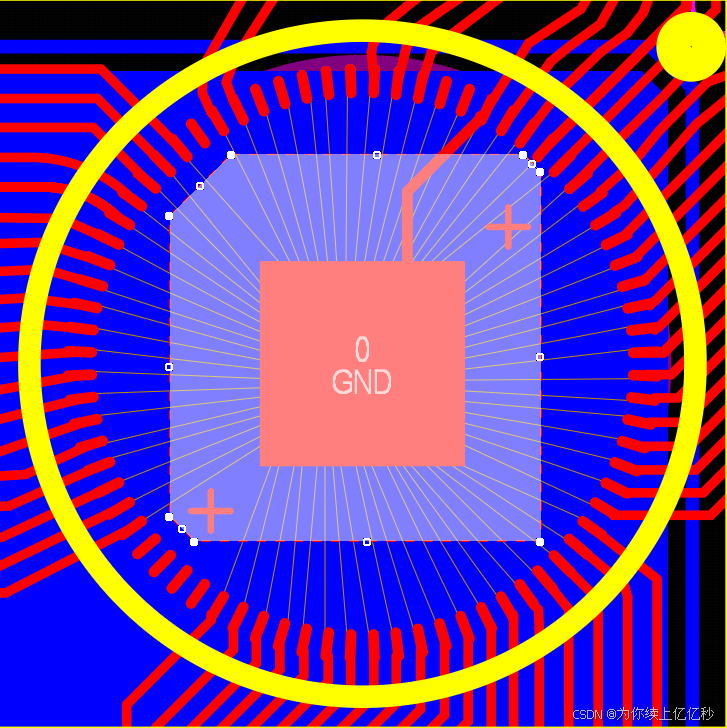

1、点击 Place-PolygonCutout 选项，框选图中的区域。鼠标左键每点击一次就相当于绘制了多边形的一条边，从头到尾连起来之后，点击右键退出。这时刚才选中的区域呈白色。

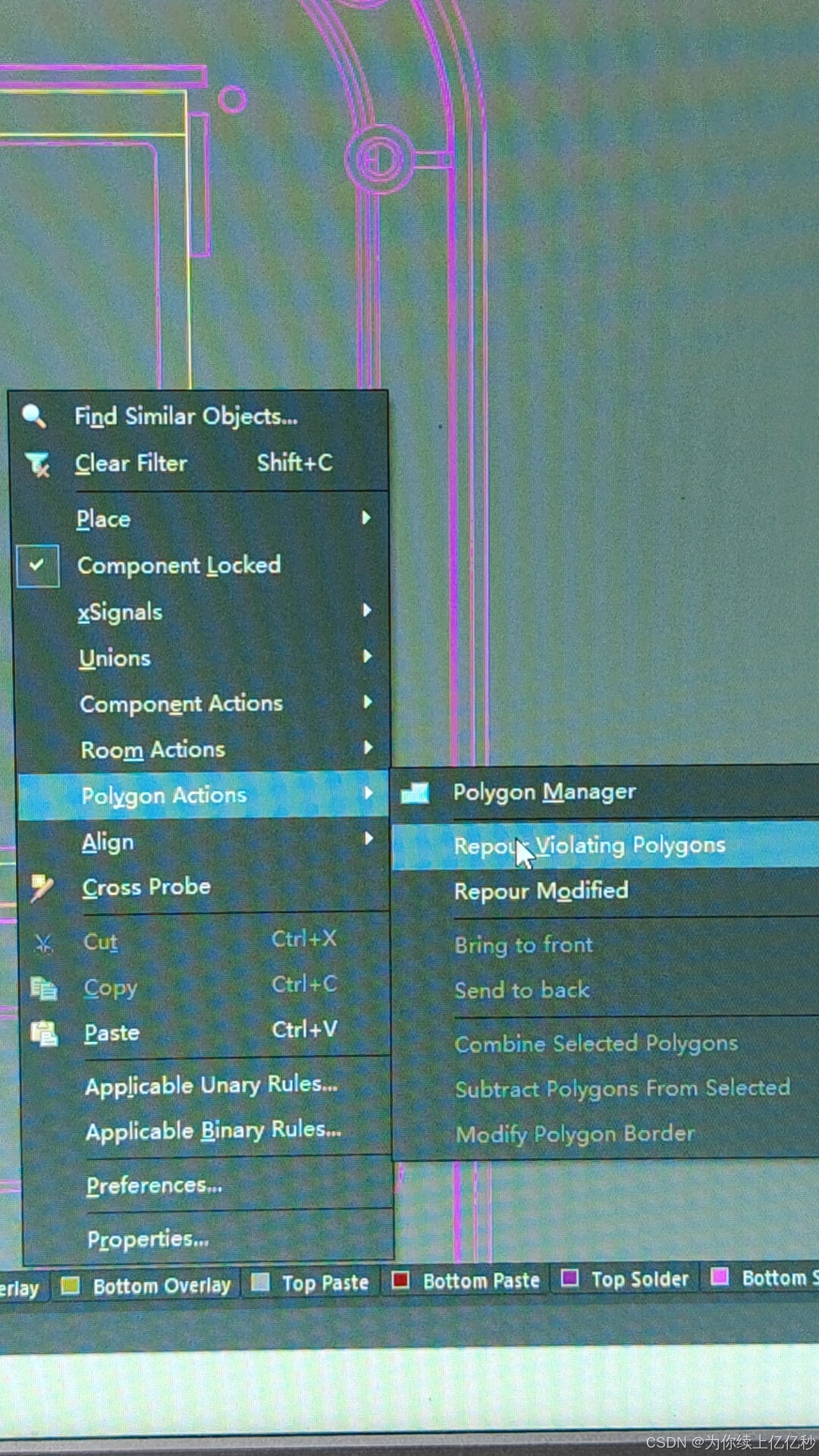

2、单击鼠标右键（或者快捷键P）找到选项卡 Polygon Actions - Repour Selected，点击即可。
