导读：控制变频器时，有很多种方式，比如通信、模拟量、开关量等方式。而在现场PLC控制变频器时，可能会有手自动切换、频率给定、频率反馈、无扰动切换等功能需求。那么我们就可以利用S7-1200PLC的FB块的功能，把上述功能进行封装。
1.需要实现的功能
（使用模拟量方式控制变频器的频率）：
①切换到手动模式时：手动可以设定变频器频率
②切换到自动模式时：根据现场的逻辑设定变频器频率
③反馈频率
④偏差报警（设定与反馈）：当设定的频率与反馈的频率有偏差时可以做相应的报警提示
⑤手自动无扰动切换：在手动模式切换到自动模式或者自动模式切换到手动模式，由于现场某些工艺不能让设备出现大幅度的震荡。比如自动模式下变频器正在50HZ运行，切换到手动之后也是基于50HZ频率运行，直到手动修改数据。
2.程序设计

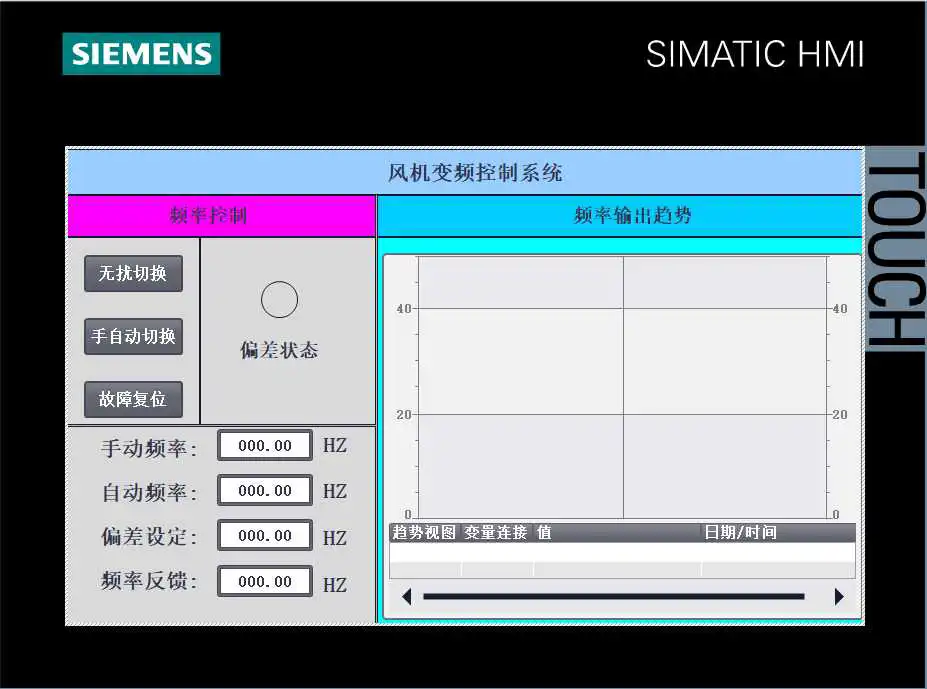

HMI画面如下图所示：

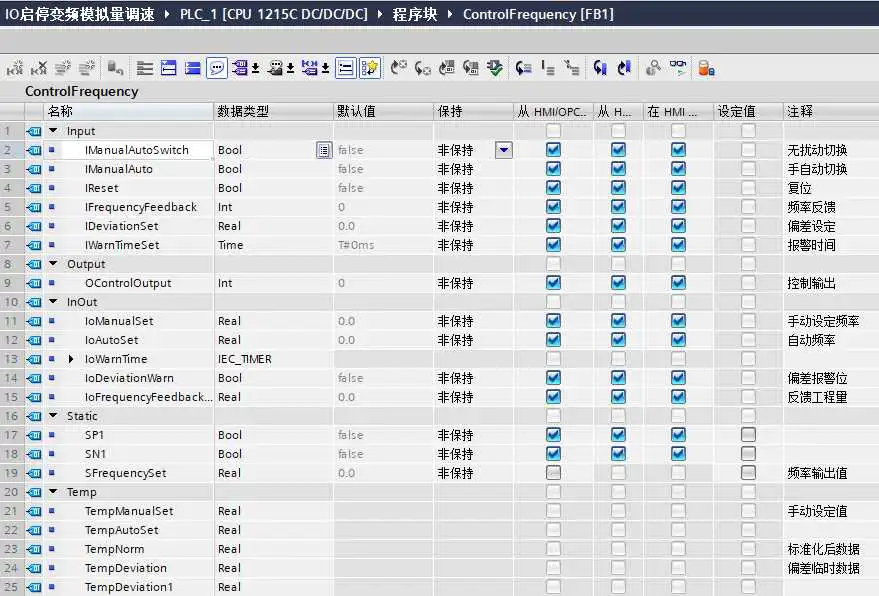

(1)新建FB1程序块，并且定义接口变量，如下图所示。
(2)FB1程序编写
①程序段1：当HMI上“无扰切换”按钮为TRUE时，则是启动无扰切换模式。此时HMI上的“手自动切换”按钮，由自动转换为手动模式检测这个按钮状态下降沿，检测到下降沿后，将频率的输出值赋值给手动设定频率；由手动转换为自动模式检测这个按钮状态上升沿，检测到上升沿后，将频率的反馈值赋值给自动频率。

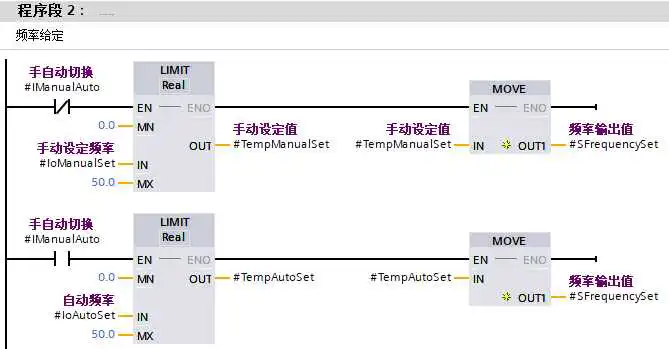

②程序段2：当HMI上的“手自动切换”按钮FALSE时，“手动设定频率”生效，变频器根据手动设定的频率运行；当HMI上的“手自动切换”按钮TRUE时，变频器根据自动设定的频率运行（可以根据现场的PID运算等参数给定）。使用LIMIT指令是为了限制给定的频率值在0-50HZ之间，假如“手动设定频率”或者“自动频率”的值小于0或者大于50，“#TempManualSet”和“#TempAutoSet”会自动限制在0-50之间。小于0则用0替代，大于50则用50替代。

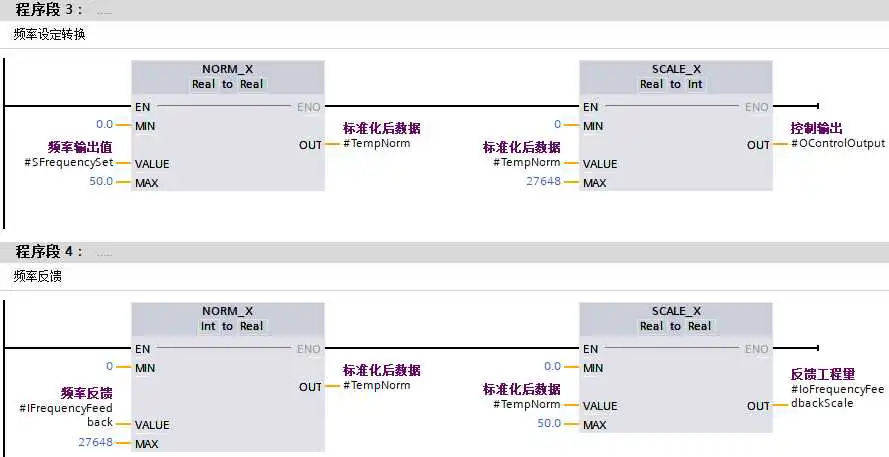

③程序段3：使用标准化指令设定变频器频率和采集反馈的频率。

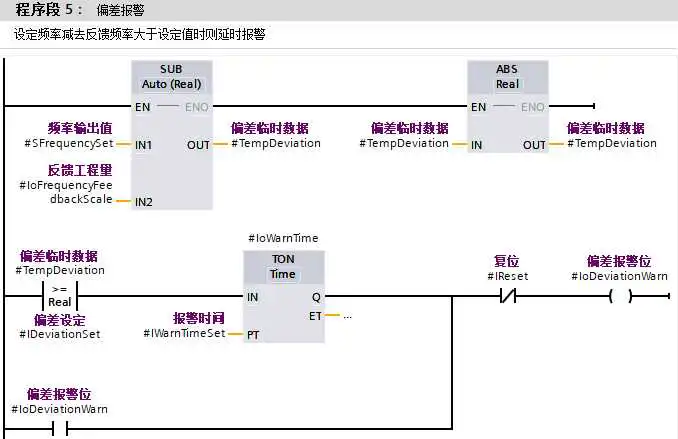

④程序段4：当频率的输出值减去反馈值的绝对值大于所设定的偏差值，则延时一段时间报警。当偏差不在设定范围内，则可以复位。

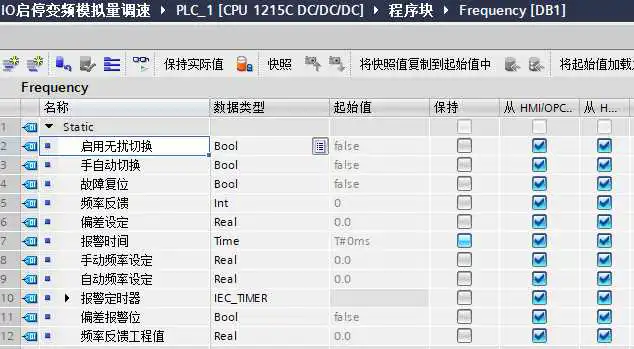

(3)创建DB1数据块

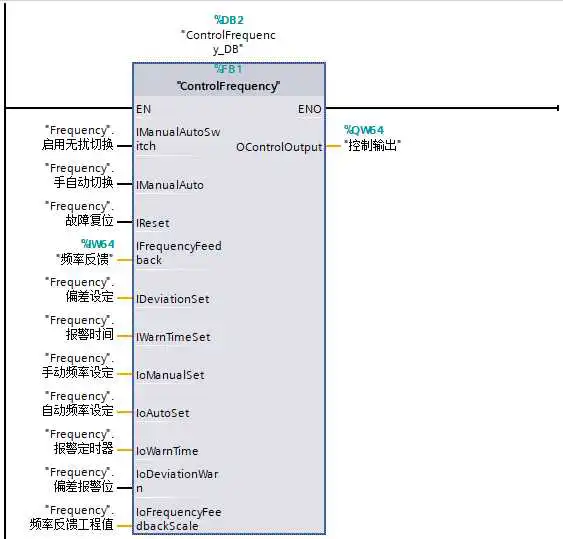

(4)OB1中调用FB1块：在相应的管脚上填写实际参数。
(5)调试

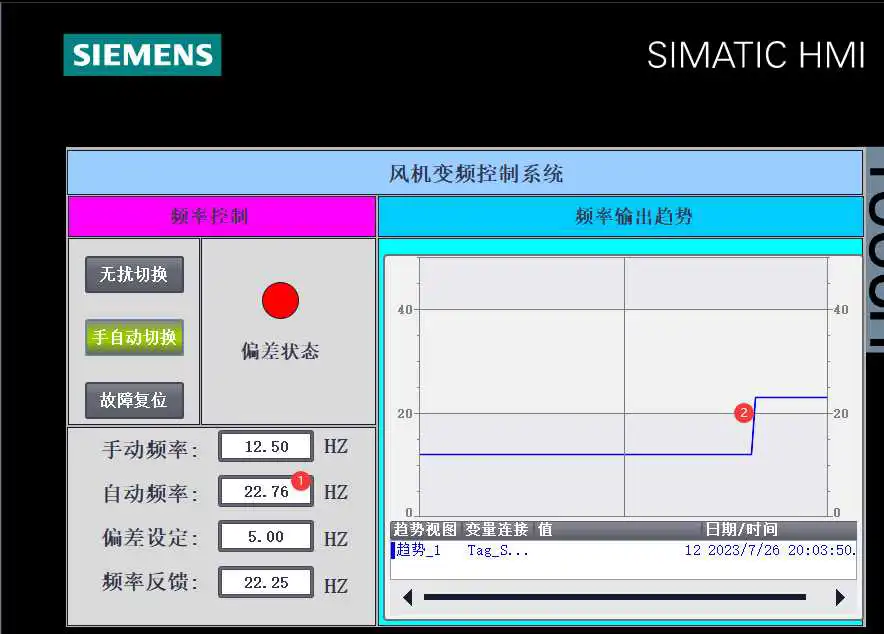

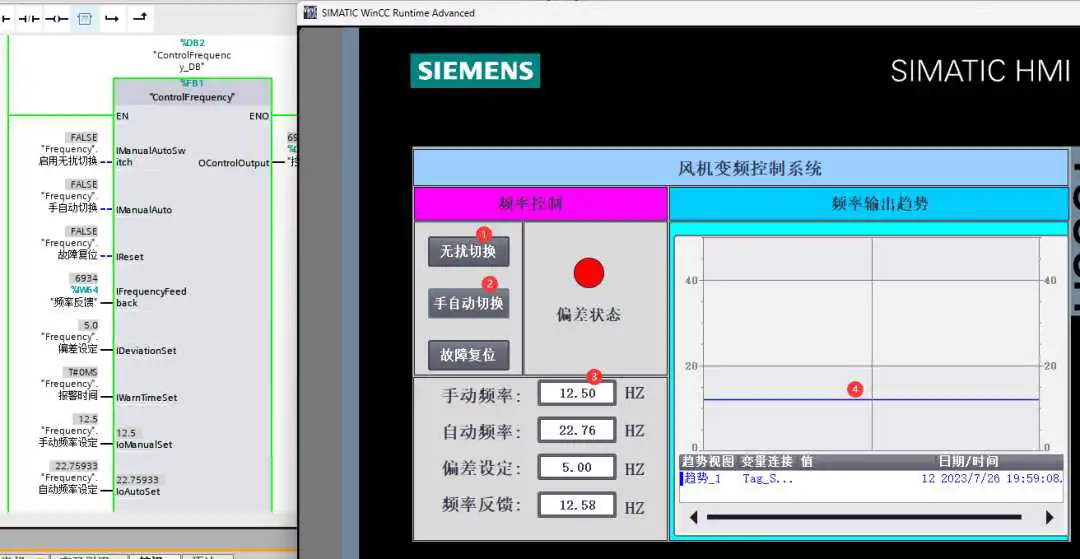

①如图1所示：HMI上“无扰切换”切换模式没有启用；“手自动切换”为FALSE，代表的是手动模式；手动频率给定的是12.5HZ，频率输出曲线一直是在12.5HZ。当切换到自动模式，如图2所示，频率输出为22.76HZ,曲线可以看出频率输出产生了较大的扰动。

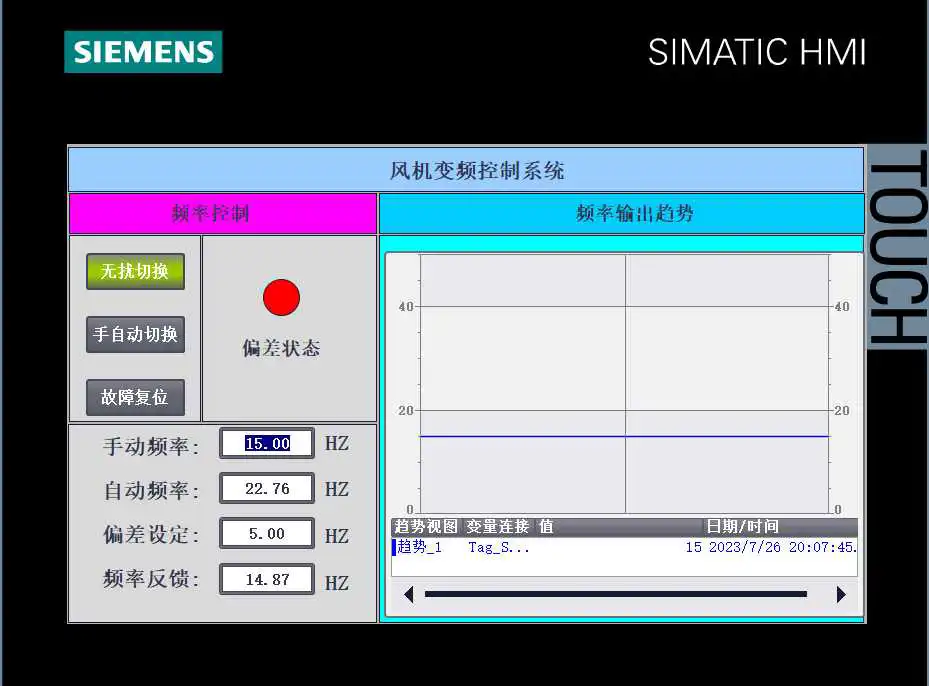

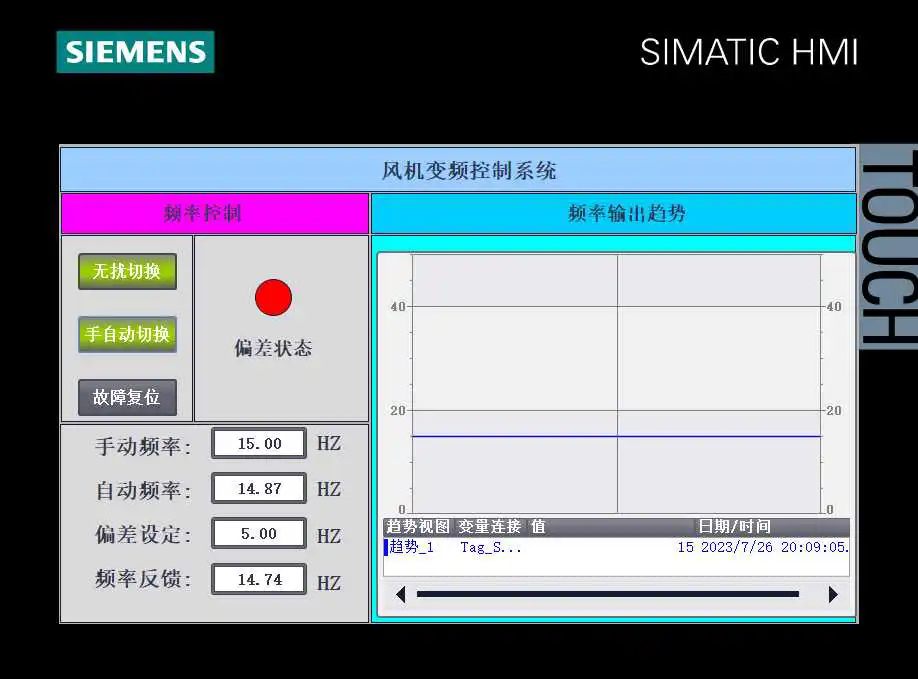

②如图3所示：HMI上“无扰切换”切换模式启用；“手自动切换”为FALSE，代表的是手动模式；手动频率给定的是15HZ，频率输出曲线一直是在15HZ。当切换到自动模式，如图4所示，频率反馈的值给到自动频率值,曲线可以看出频率输出没有产生扰动。
图1
图2
图3
图4
来源：技成培训网，作者：技成-郭彪，未经授权不得转载！
