s5pv210(3) — 编译环境文章中我们能够编译一个固件烧写到板子中运行，本章我们解锁一个更便捷的启动方式。

s5pv210的ROM支持UART/USB下载，需要在虚拟机上编译一个DNW驱动。GitHub上有一份USB的DNW的驱动源码。下载后解压，进入执行，发现编译错误：

经过和这份Qunero/dnw4linux驱动对比，修改文件，注释掉这一行，再次编译即正常。

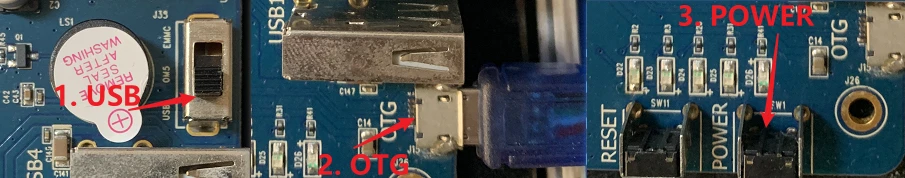

硬件配置：

1. 选择USB启动模式
2. 连接OTG到电脑
3. 长按POWER开机，此时电脑会检测到有USB接入，松开POWER键USB设备会消失

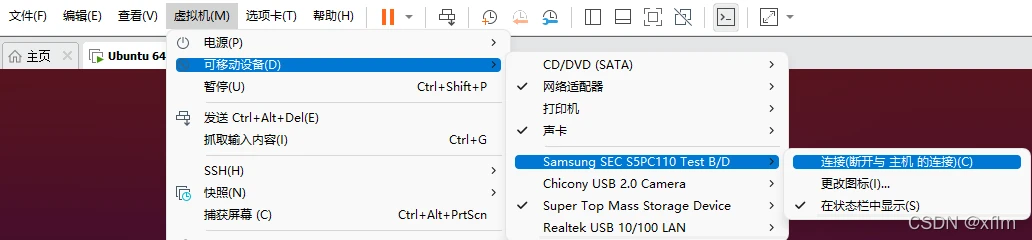

一直按着POWER键，将设备连接至虚拟机。

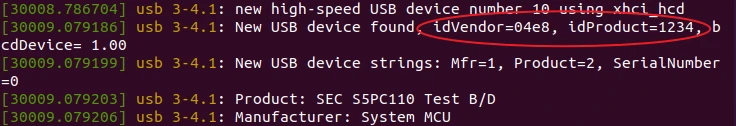

使用查看系统日志，其中末尾的地方有我们刚刚连接USB的日志。可以看到USB的厂商ID为，产品ID为。

1. USB ID数据定义在文件中，打开这个文件发现它已经定义了 我们就不用添加了。
2. 修改文件，参考Linux udev规则编写，在文件中每行末尾增加，再次安装覆盖，这样设备加载时的用户组就是了。

参考[project X] tiny210(s5pv210)上电启动流程（BL0-BL2）可知S5PV210的默认启动位置是，所以修改，将修改为。

修改完毕后编译，然后执行安装即可，涉及到驱动安装需要管理员权限。

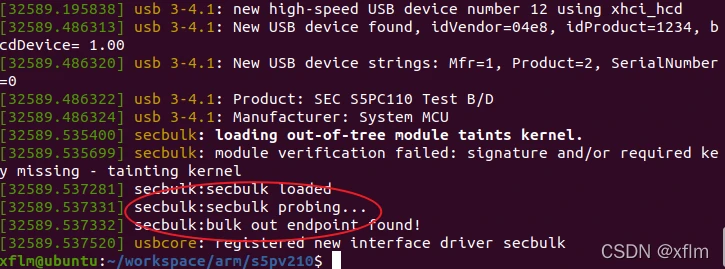

安装完毕后，再次使用虚拟机连接设备，使用查看日志，可看到系统已经识别设备为。

使用可以看到设备文件。

查看本地用户的用户组，并添加本地用户到用户组。

至此本地用户可以直接访问设备了，也即不需要使用提权了。

工程的链接脚本需要修改 的地址以及的大小，如下。

链接脚本修改后重新编译，编译的bin文件可直接使用程序下载，也即DNW下载需要16字节文件头，但不关心文件头的数据。将bin使用程序处理，得到的镜像仍可用于SD卡烧录。

虚拟机连上设备后，执行即可完成下载，下载过程中需要按着电源键，下载完成后程序会运行起来，此时可以松开电源键，若需要重新下载则需要复位板卡重来。

DNW下载很方便但是每次下载需要先复位，然后按住POWER按键，下载的程序运行后才能松开POWER按键，考虑做个自动下载控制电路。开发板使用的是RS232 9针接口，实际通信只用到Tx/Rx两根线，我们可以考虑使用 两个信号线控制板卡复位以及POWER保持。

1. RS232是±12V电平通信，市面上USB转RS232线多为±5V或±9V电平，都能正常通信。

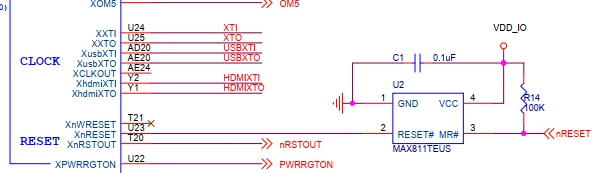

2. 板卡的复位键是低电平复位，该复位键一边接地，另一边直接连接核心板，核心板电路如下，并通过R198（0欧）连接到U17网口PHY的复位引脚上。

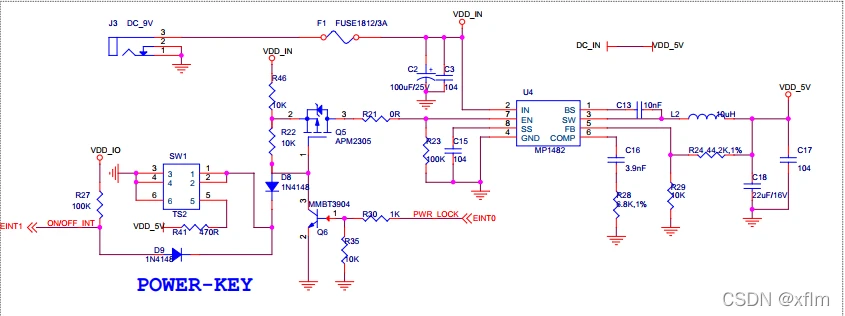

3. 下面是主板电源电路，途中Q5是P沟道增强型MOSFET，1脚低电平场管导通，MP1482使能，主板上电，1脚高电平场管截至，主板掉电。

参考ESP8266/ESP32自动下载电路原理分析实现自动控制电路，真值表如下。

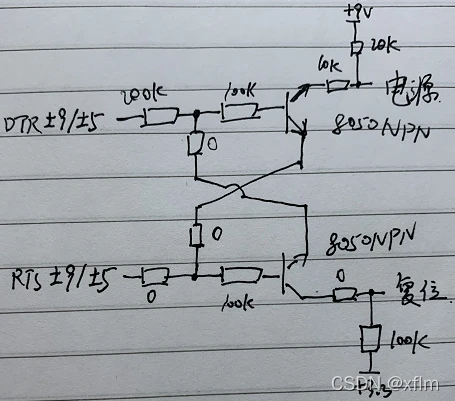

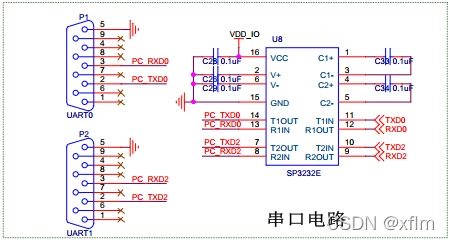

DTRRTS复位电源00高阻高阻010（复位）高阻10高阻0（上电）11高阻高阻主板的串口电路如下，DTS和RTS没有进行电平变换，也即DTS/RTS的低电平是，直接使用这个电平会有问题，又不想增加个电平转换芯片，就只能使用电阻分压。 由于事情过去一段时间了，部分参数记不清了，这里给出一个大致的图，部分地方的电阻可以更大，可以在±9V和±5V上寻找一个平衡，两者都可以使用，图中电源不是电源按键，是Q5场管的1号脚，复位是连接复位按键。

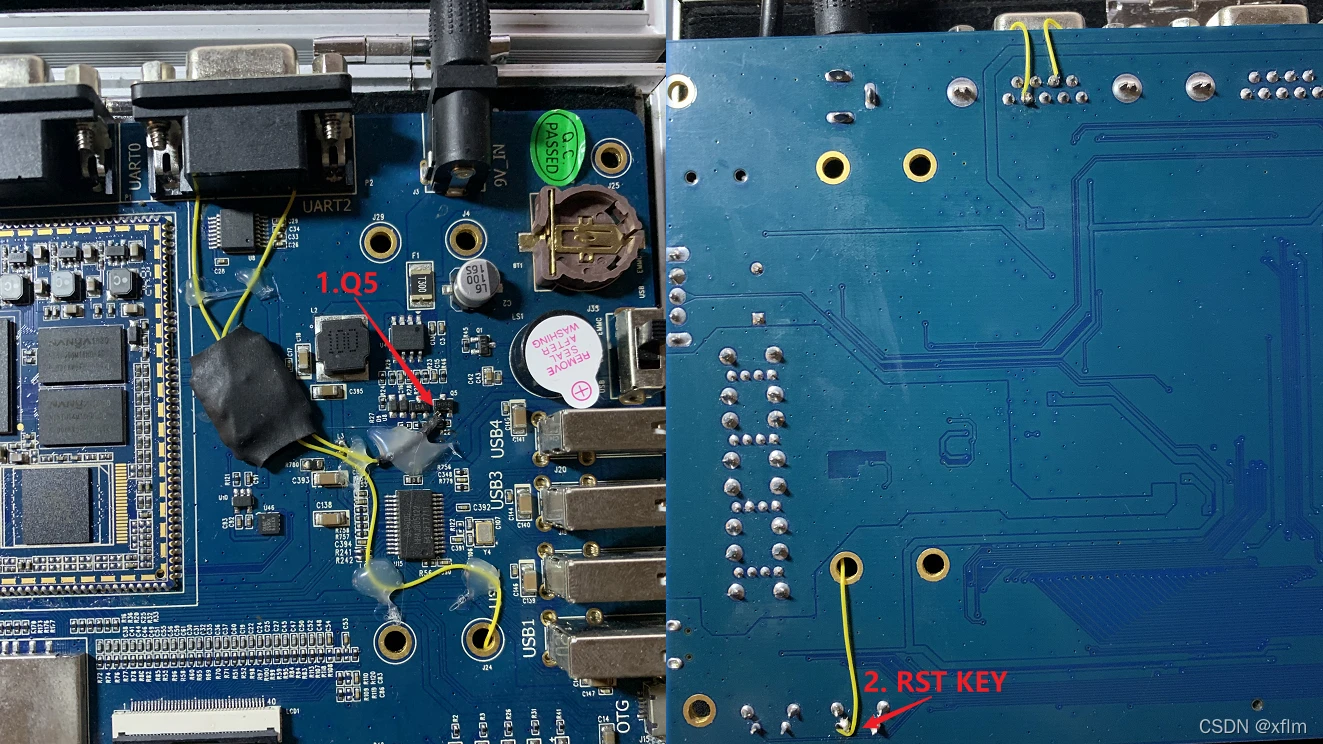

我这里选择了UART2，ROM也使用UART2进行DNW下载，实物图如下。

经测试这个电路能够满足自动下载电路的需求了，但是距离自动下载还差一步，即编写个程序自动完成串口操作。

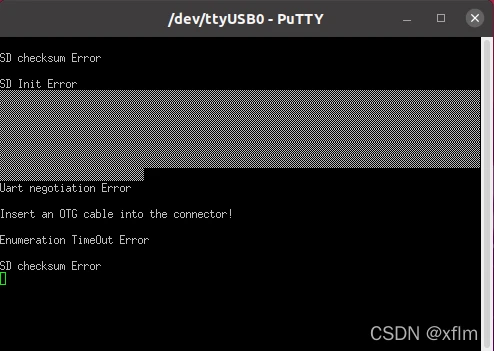

参考Linux串口调试详解编写串口控制代码。开发板选择USB启动时，按下电源键UART2会打印如下图。Ubuntu下安装putty，打开串口，波特率。

可以通过串口日志判断设备进入DNW模式，Linux下串口设备文件默认可以共享，若有多个程序读串口数据，串口数据会随机传输到任一接收者，其他读取者将丢失数据，考虑到串口复用问题，故采用采用判断文件是否存在，然后调用程序进行下载，此处串口控制程序仅控制DTR/RTS的电平，不读数据。另外，下载的程序运行后设备文件还存在，直至OTG重新注册才会消失，由于虚拟机挂载设备比较慢，再次下载时会存在问题，故程序执行复位后先判断是否存在，若存在则等待它消失，然后再等待它可用，依此判断设备重新连接了。

adnw.c

编译运行

我将的安装路径改为了，因为是root权限，需要使用提权，但是出现以下错误。

经查找是因为路径不在的查找范围内。参考执行sudo命令时command not found的解决办法解决。

1. 在/etc/sudoers文件内增加这么一行:Defaults secure_path=”/bin:/usr/bin:/usr/local/bin:…”, 把要用的命令path包括进去。
2. 用命令的绝对路径。
3. 使用sudo的env选项,像这样sudo env PATH=$PATH cmd.sh。
4. 把脚本拷贝或链接到系统$PATH中。

修改文件，在文件中每行末尾增加，再次安装覆盖，这样设备加载时任意用户均可访问该设备。
