ad linear dimension 调整方向
Altium Designer--PCB中快速切换单位
使用AD更改PCB板子尺寸
ALTIUM20 PCB界面无法选中元器件及其解决方法
AD17-PCB板框的绘制出现的问题及方法

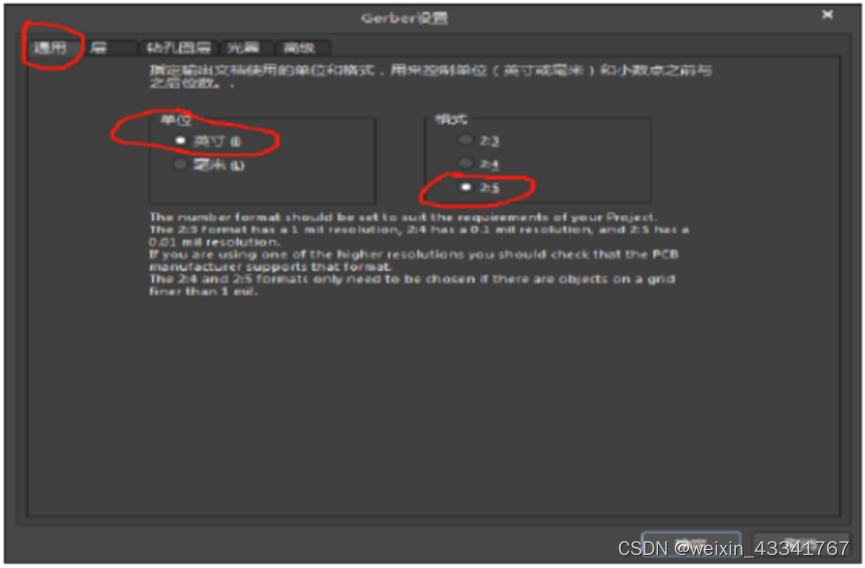

AD20生成Gerber文件
AltiumDesigner20 设置铺铜改变之后自动重新铺铜方法

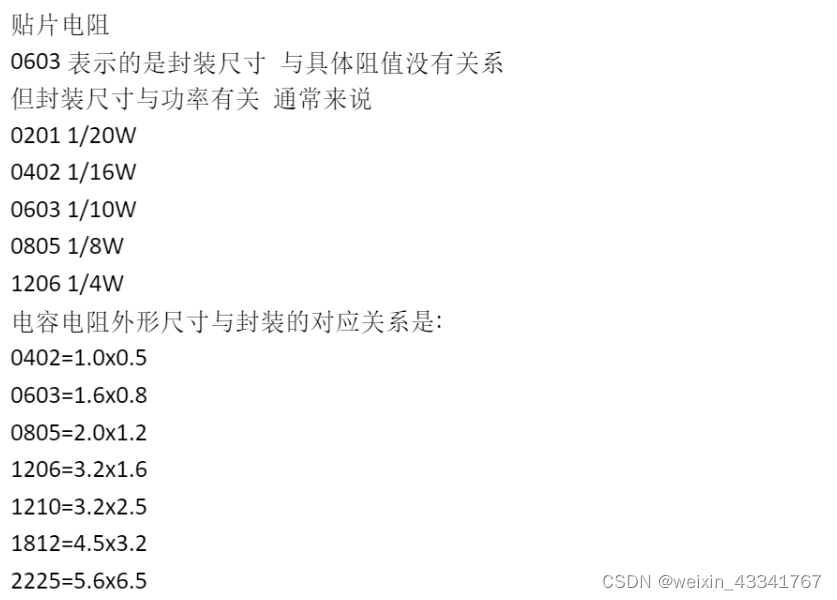

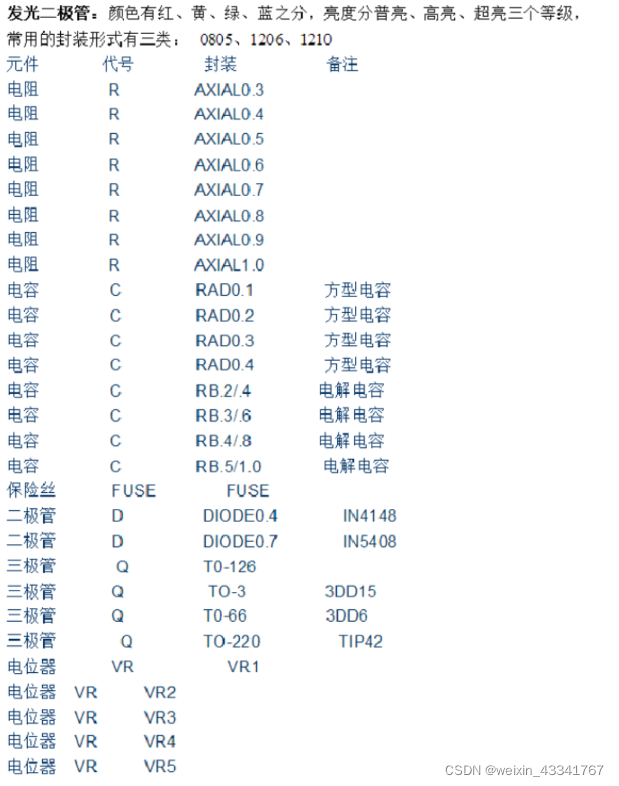

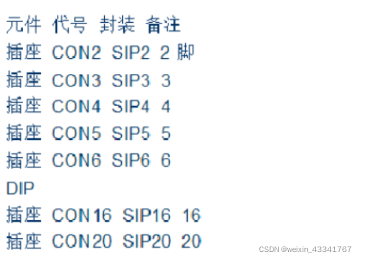

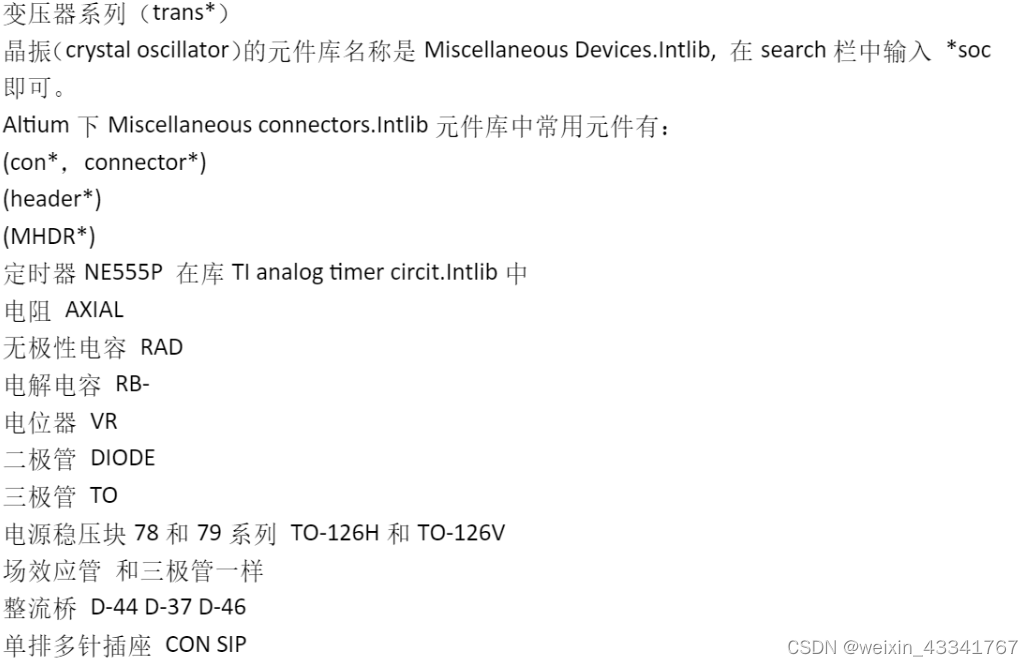

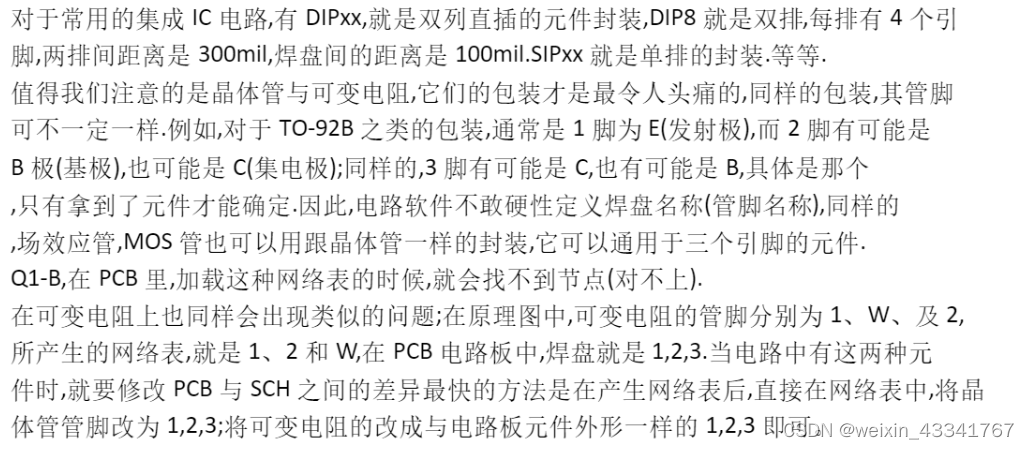

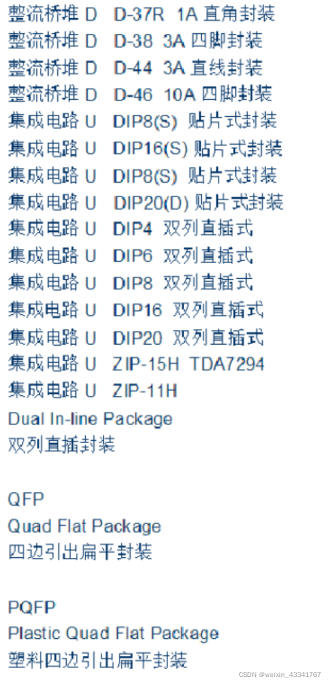

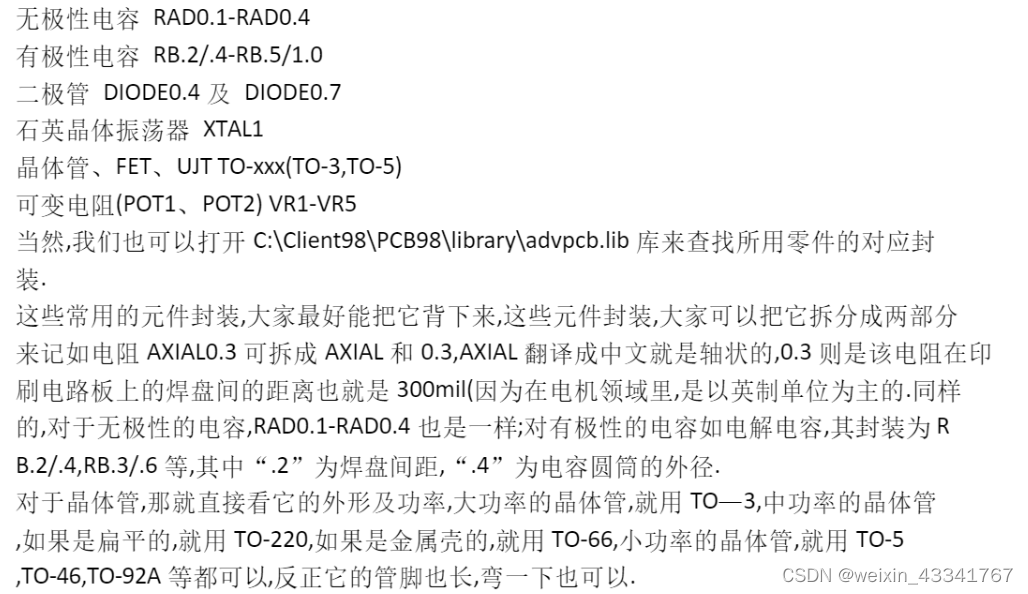

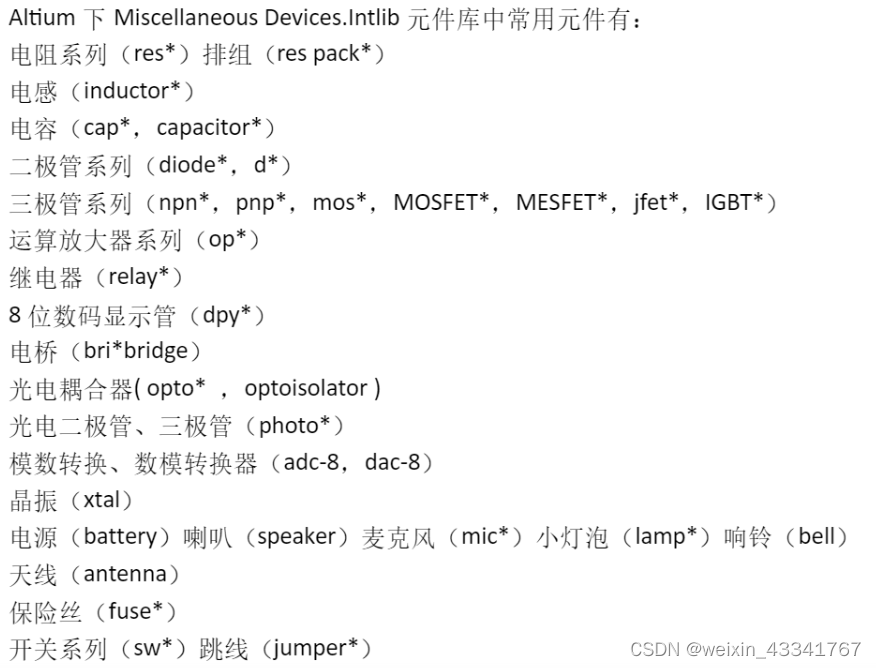

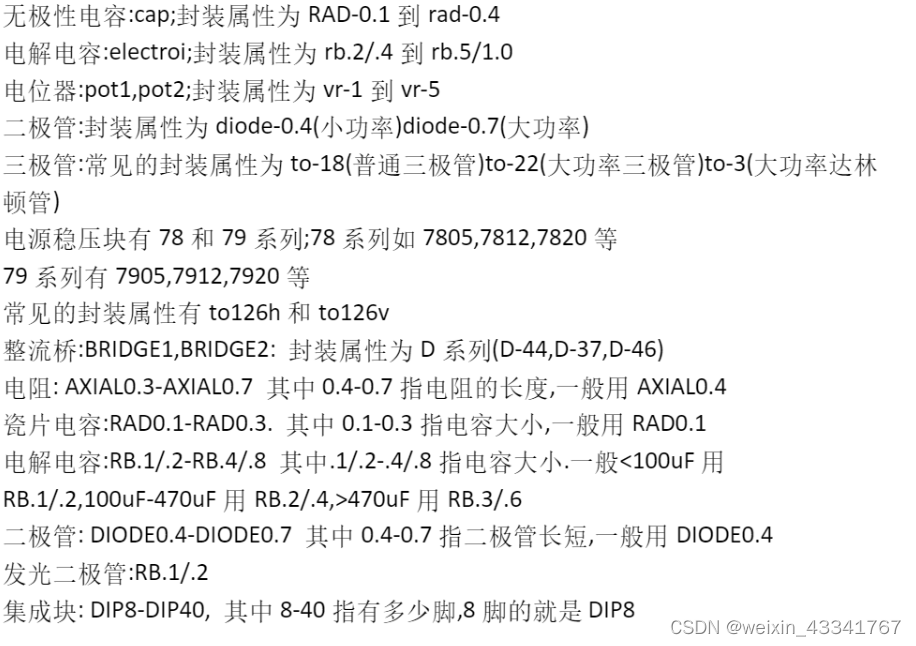

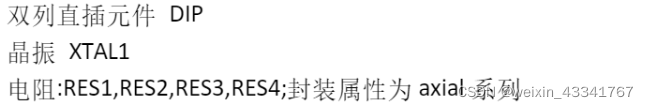

ad元件库中常用元件
AD----如何将立创EDA元器件封装库导入AD库
金手指斜边设计注意事项
生产稿文件打开工具CAM350和genesis2000都可以
----选中标尺，左键按住不放，按空格键就可以调节方向了
--按键盘Q可以快速进行mil和mm切换
使用原理图生成PCB后，Altium Designer会自动生成一块黑色区域，还有一个在禁止布线层的方框，还有两段标注板子大小的线。下面说一下如何更改黑色区域的大小，还有如何精确确定板子尺寸，比如使其为长宽都为整数。
1. 调整 PCB板的大小
方法一：
Design --- Board Shape --- Redefine Board Shape（快捷键D-S-R），对于方形，依次画好4个点，然后右键退出操作。没有画成想要的形状之前不要点击右键。
方法二：
（1）在PCB页面用Keep-Out Layer画出所需板子的大小形状，注意必须是封闭的形状。
（2）选中画出的这些封闭的框框。（一次不能全部选中的话可以按住Shift依次选中线条）

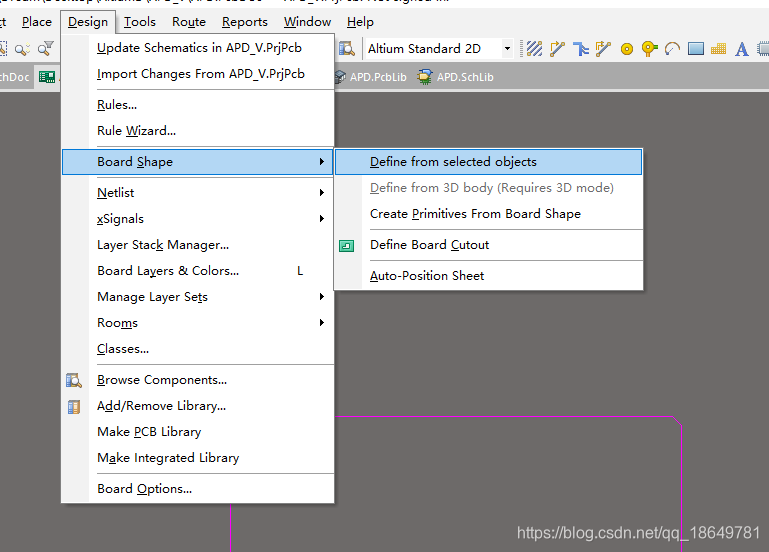

（3）Design --- Board Shape --- Define from selected objects，这样就画好了任意复杂形状的PCB。
2. 精确确定板子尺寸
首先设置自动捕捉到目标热点：空白处右键-Options-Board Options，右下角选中Snap To Object Hotpots。这样能保证禁止布线层的线能完整构成一个方框，也能让测量线能准确测量。

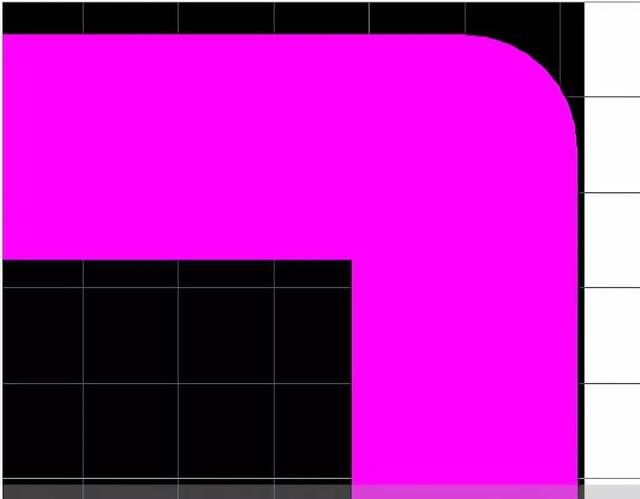

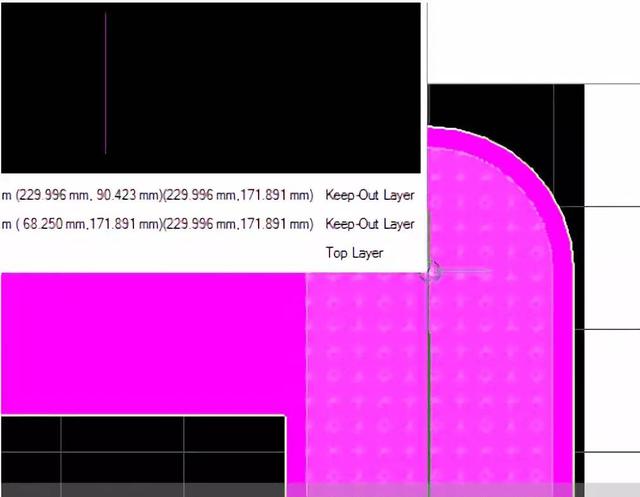

（1）首先使得禁止布线层的线能完整构成一个方框，拐角处如下图所示，两条线的端点要完全一致。

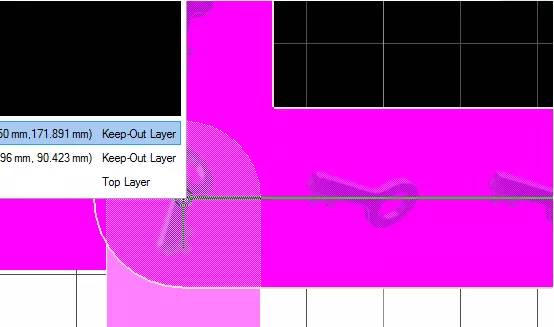

（2）将测量线的一端与这个端点完全重合，保证测量完全准确。由于设置了捕捉到目标热点，这个很容易做到，见下图。
（3）根据想要的尺寸调整布线层的方框，同时也要移动测量线。其实双击布线层的一条线，在最初的位置上加上一定的数值，就可以一步到位了。调好一个方向后可以锁定这条线，双击后，选择lock，这样就不容易误移动了。再调整另一个方向即可。
（4）快捷键D-S-R，调整 PCB板的大小即可，现在定义PSB板形状的四个脚就会很容易的对准禁止布线层的四个角了。
原文链接：https://blog.csdn.net/PANJUN1229/article/details/
故障：在PCB界面不知道是由于什么原因导致在PCB界面中无法选择元器件，走线和过孔等都可以选择
现象：左键点击元器件无反应
原因：PCB过滤器中把元器件过滤了
解决方法：在PCB过滤器中把元器件重新选中（Components）
注意：过滤器是工具栏中第一个图标类似漏斗形状的控件
AD17-PCB板框的绘制出现的问题及方法_律己且好学，才能保证不坠入愤世嫉俗之列。-CSDN博客

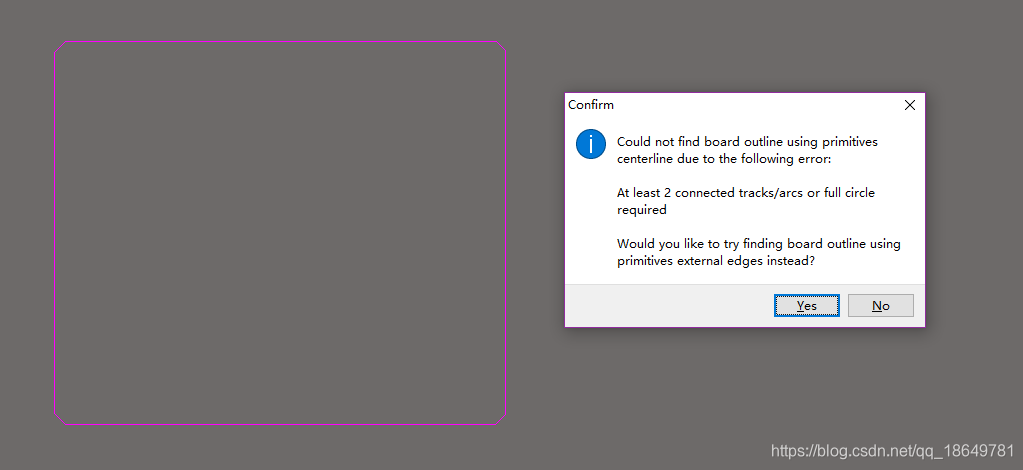

Could not find board outline using primitives centerline duo to the following error
At least 2 connected tracks/arcs or full circle required
Would you like to try finding board outline using primitives external edges instead?
解决方案
其实是因为你没有选定你所画的框图，所以导致软件找不到你要分割的PCB板框，因此，只需要选定所画框图就可以！
1
问题解释之后的正确操作步骤(AD17下进行操作)
(1)、选择Track操作
(2)、画区域的操作
(3)、重点步骤：正确切割PCB的办法

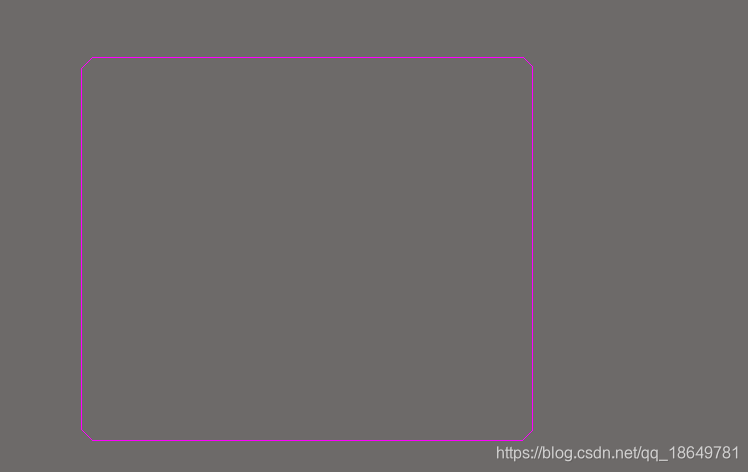

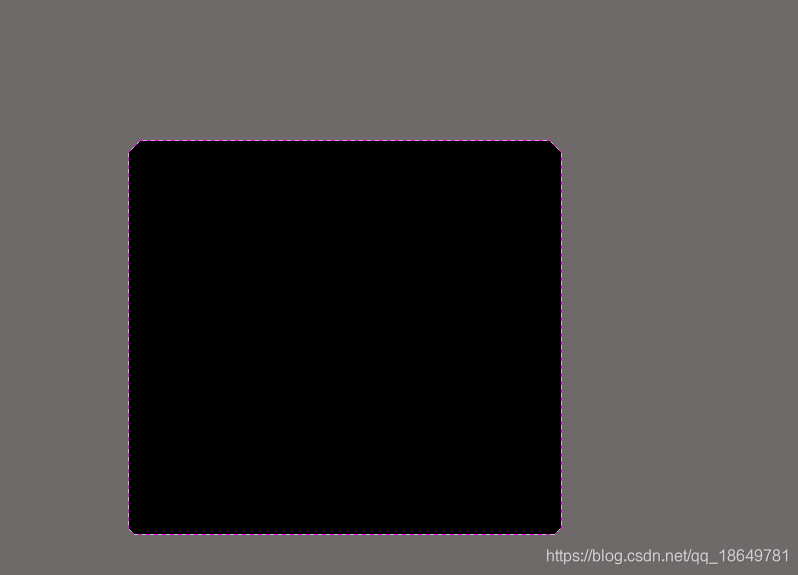

切割完PCB之后的效果
图中得到的PCB板框就是你将要放置元器件的区域，这个大小可以任由自己根据实际情况决定
————————————————

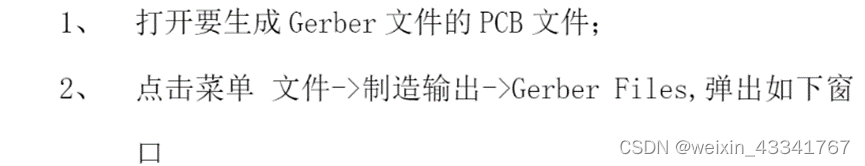

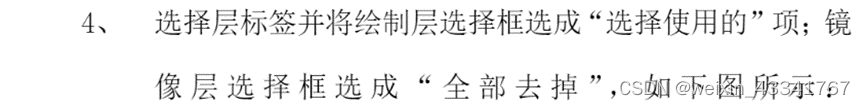

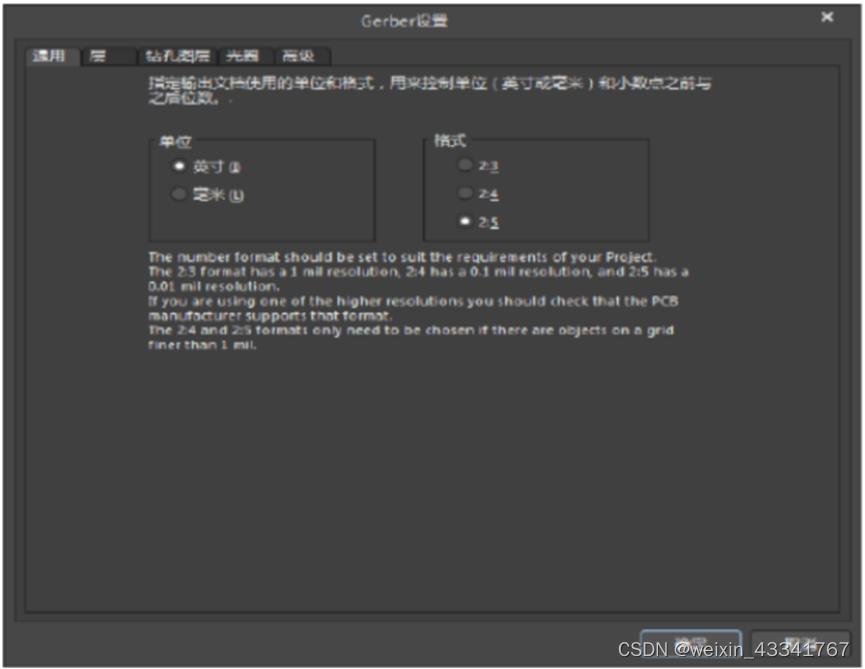

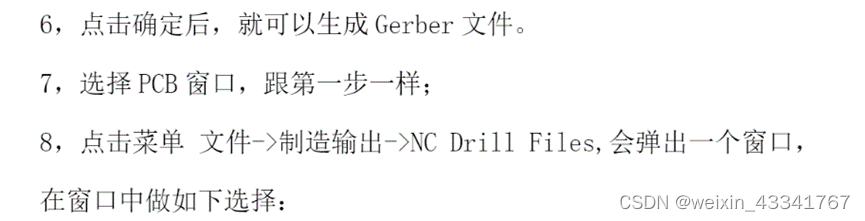

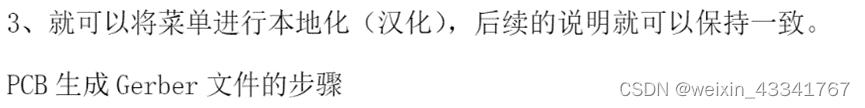

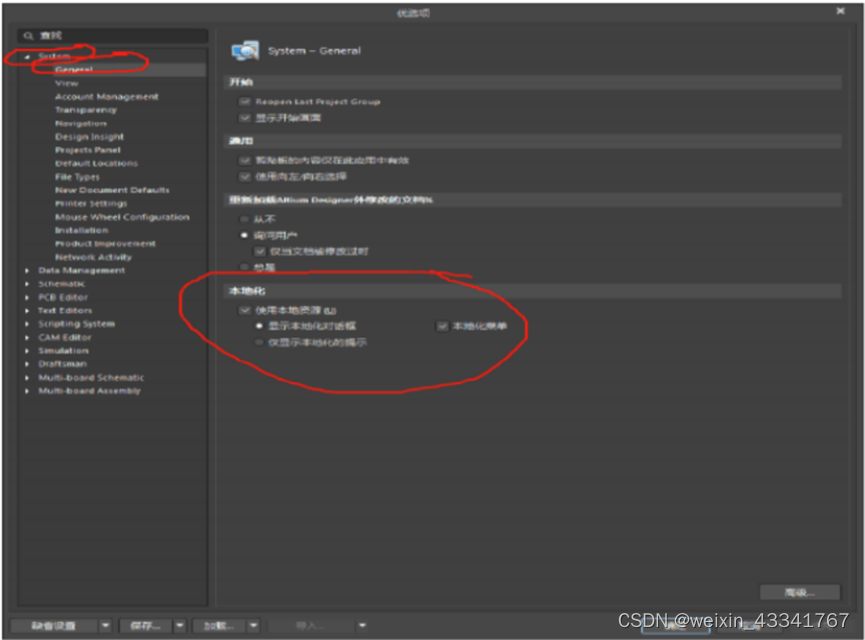

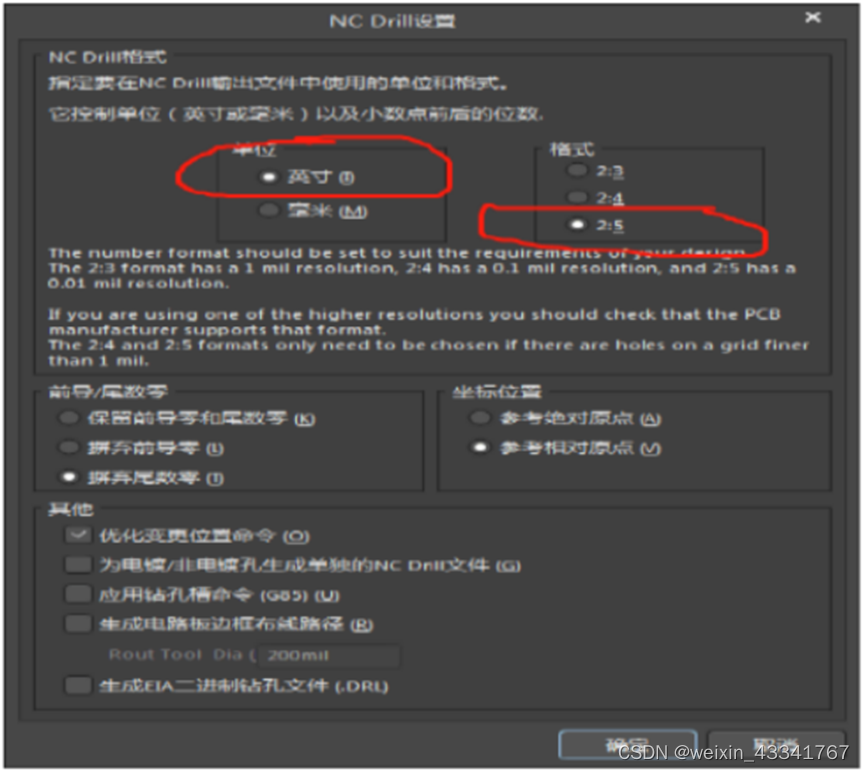

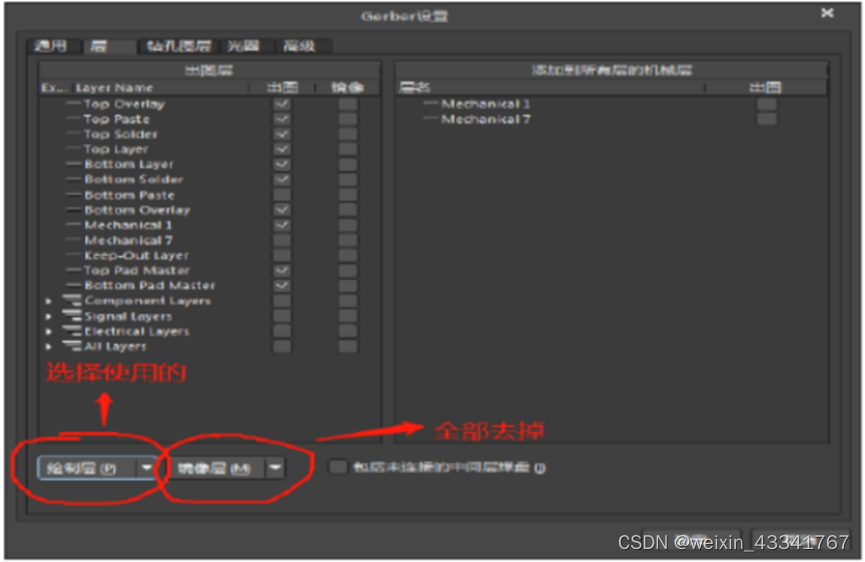

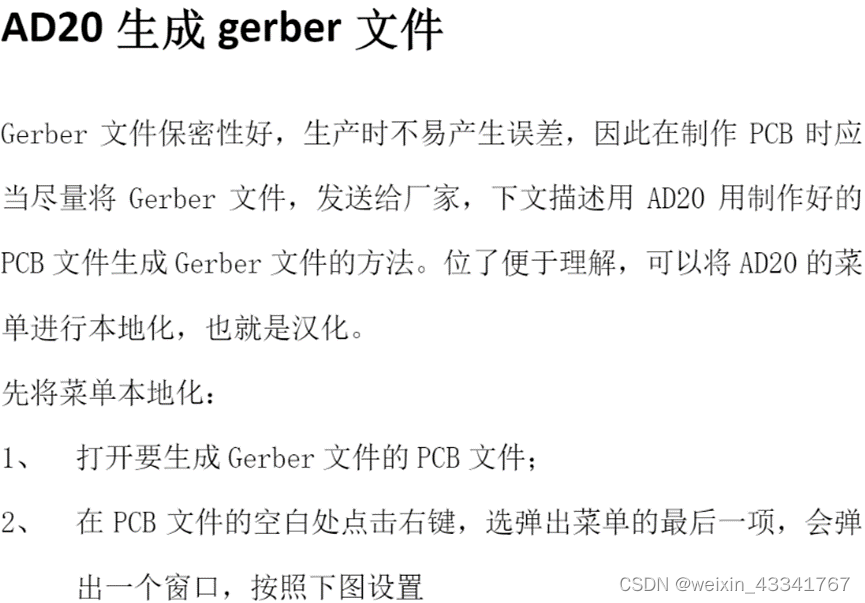

AD20生成gerber文件 - 百度文库
工作笔记 -- AltiumDesigner20 设置铺铜改变之后自动重新铺铜方法_jeason的博客-CSDN博客_ad20重新铺铜
如何将立创元器件封装库导入AD库
https://blog.csdn.net/weixin_/article/details/
最近负责的一个项目中需要设计PCB，在此过程中遇到原理图封装的问题，在立创中有大量·的原理图封装可以使用，现在把思路和经验分享给大家。
立创EDA 立创商城

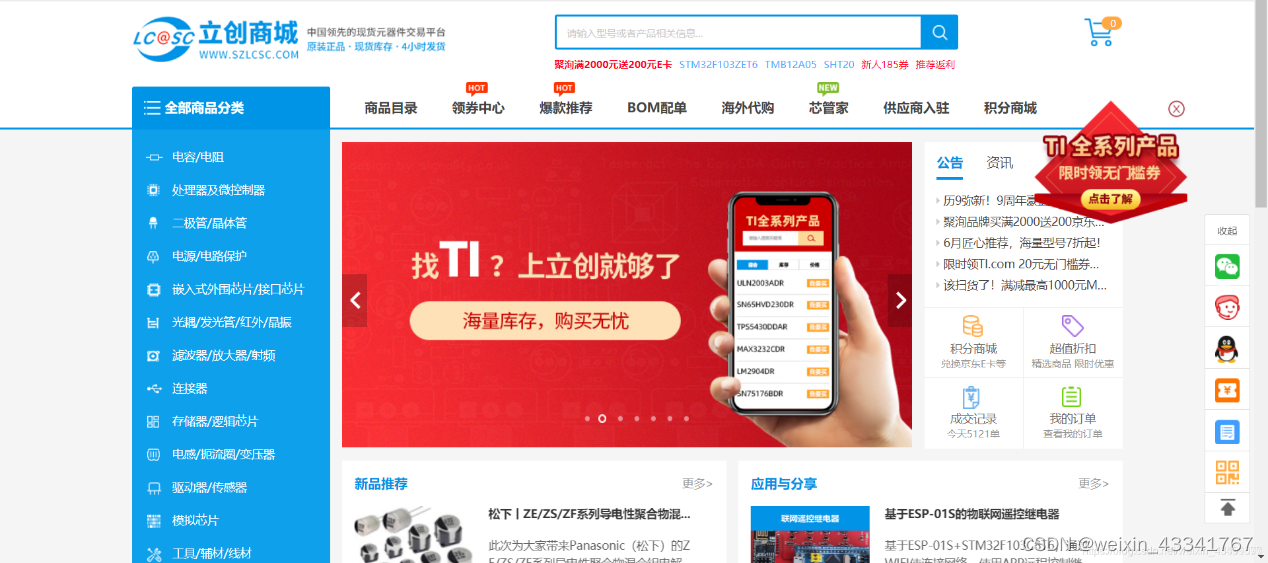

打开立创商城网站后，立创
我们开始搜索自己所用的元器件已经他的封装库。
操作步骤
1.搜索元器件

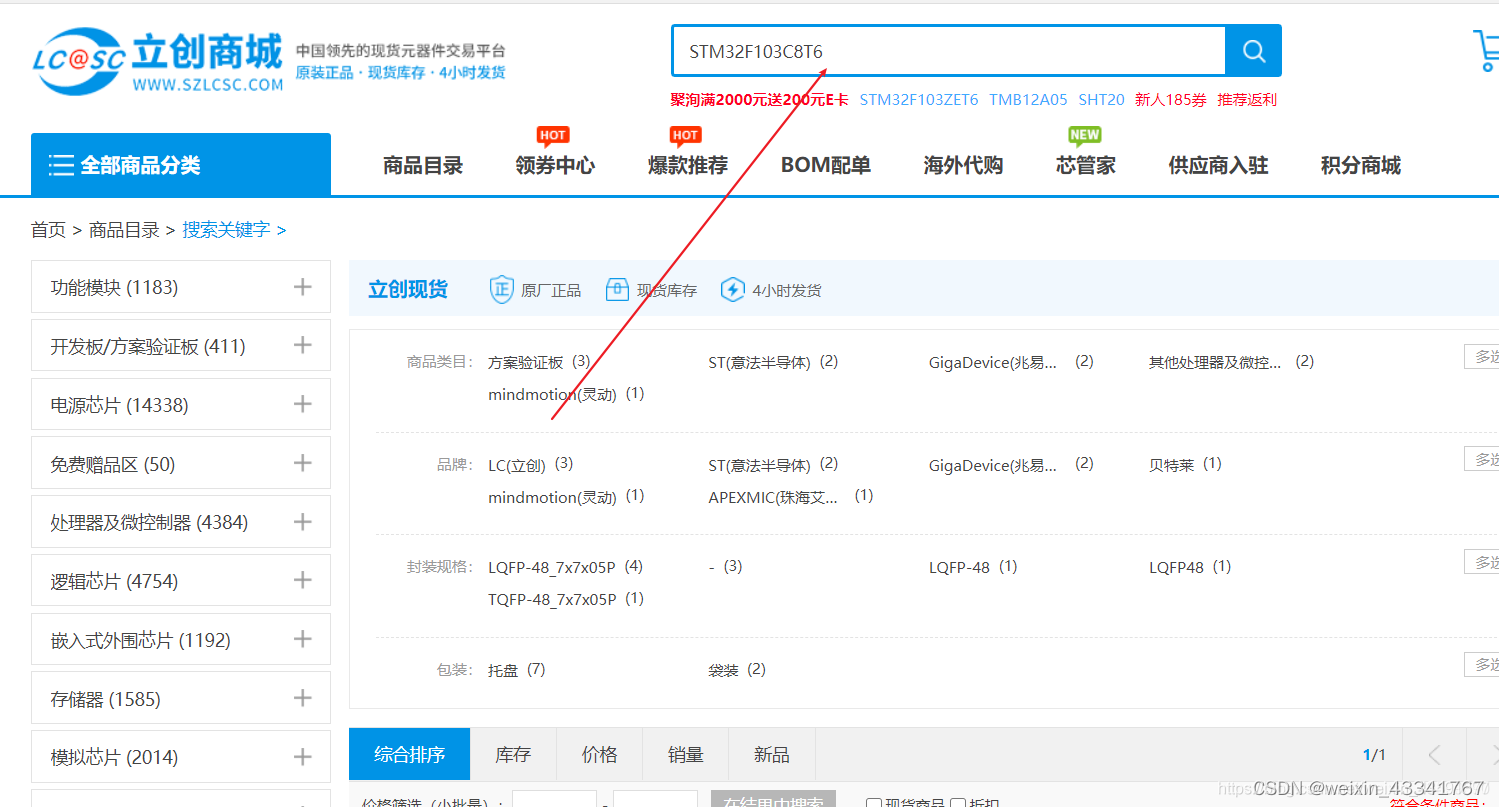

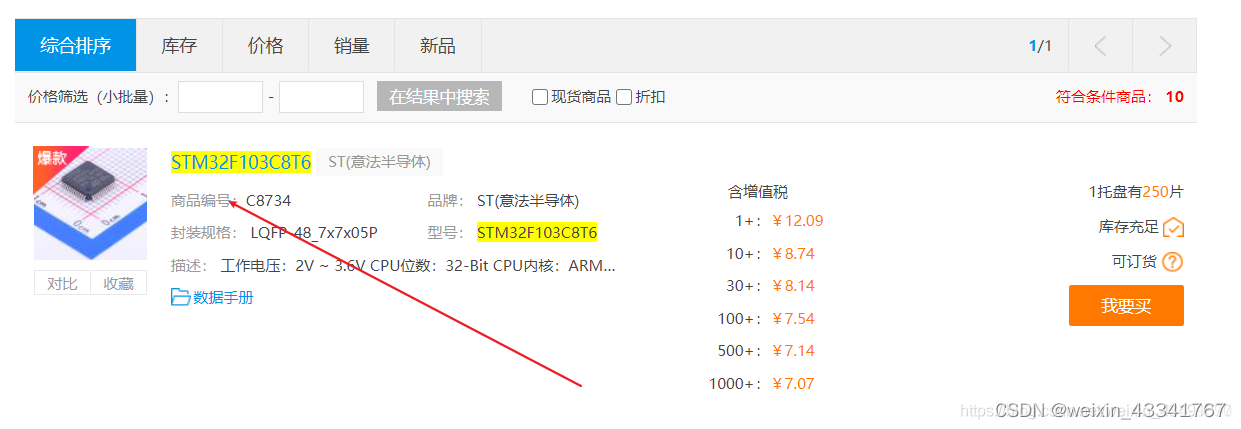

例如搜索STM32F103C8T6芯片
结果如下，

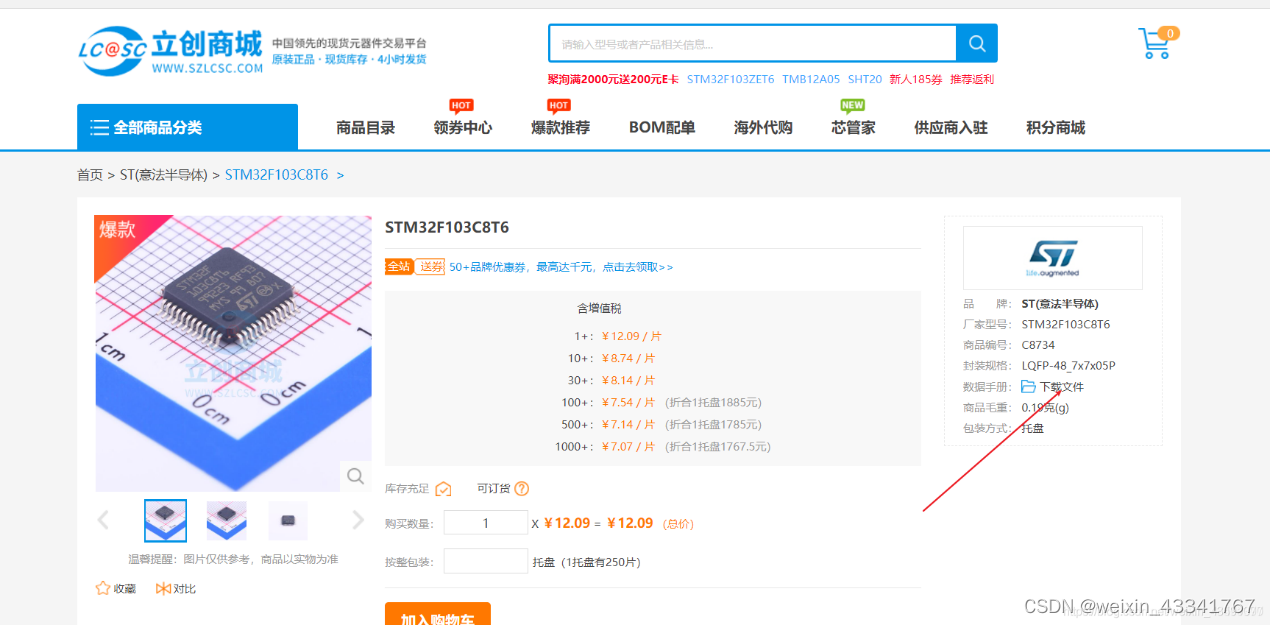

2.开始下载文件
3.点击下载文件链接

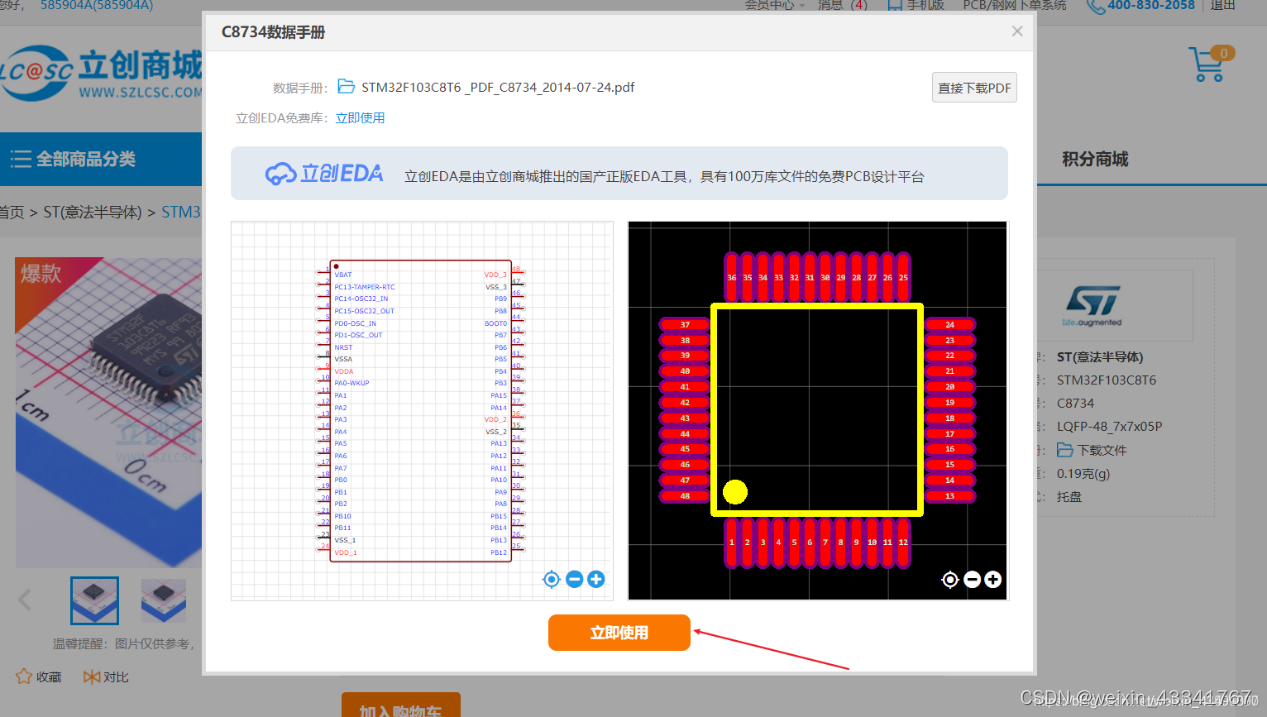

出现如下图片情况，点击立即使用

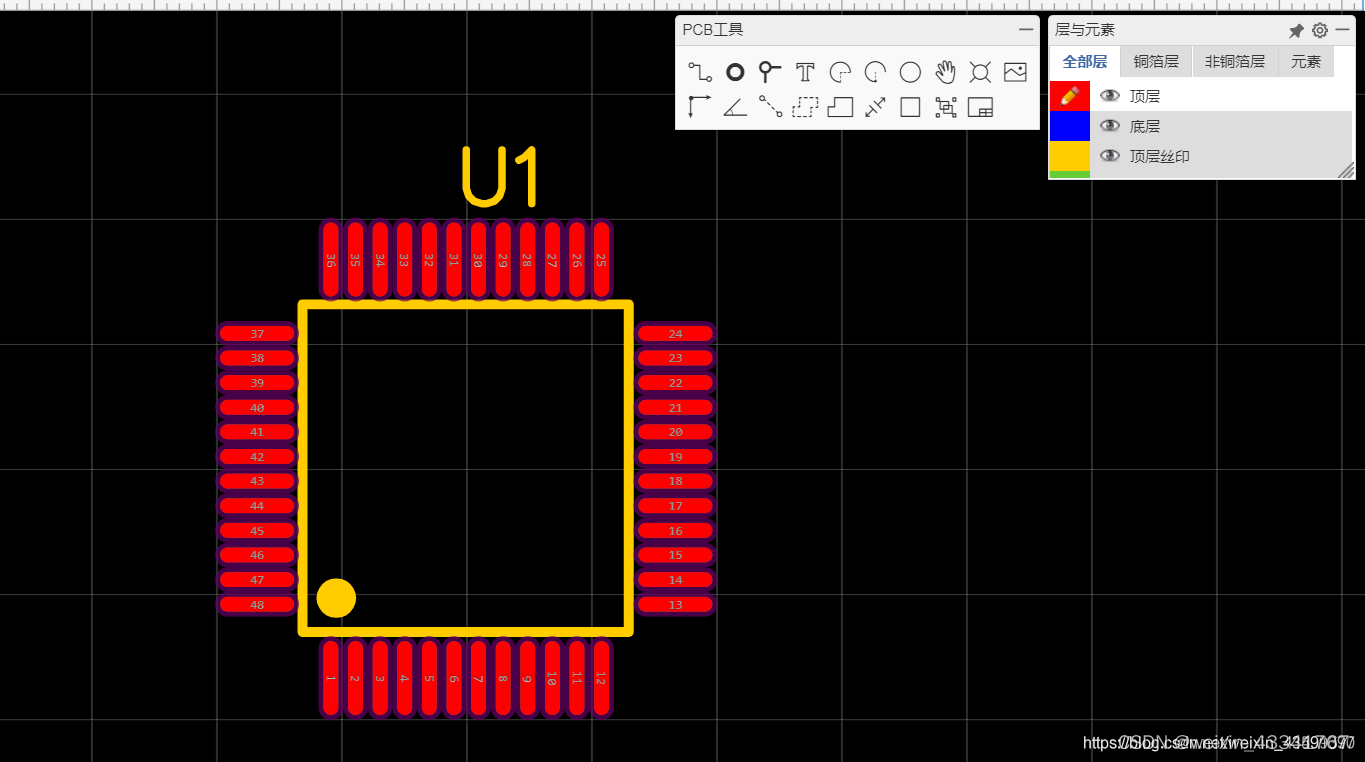

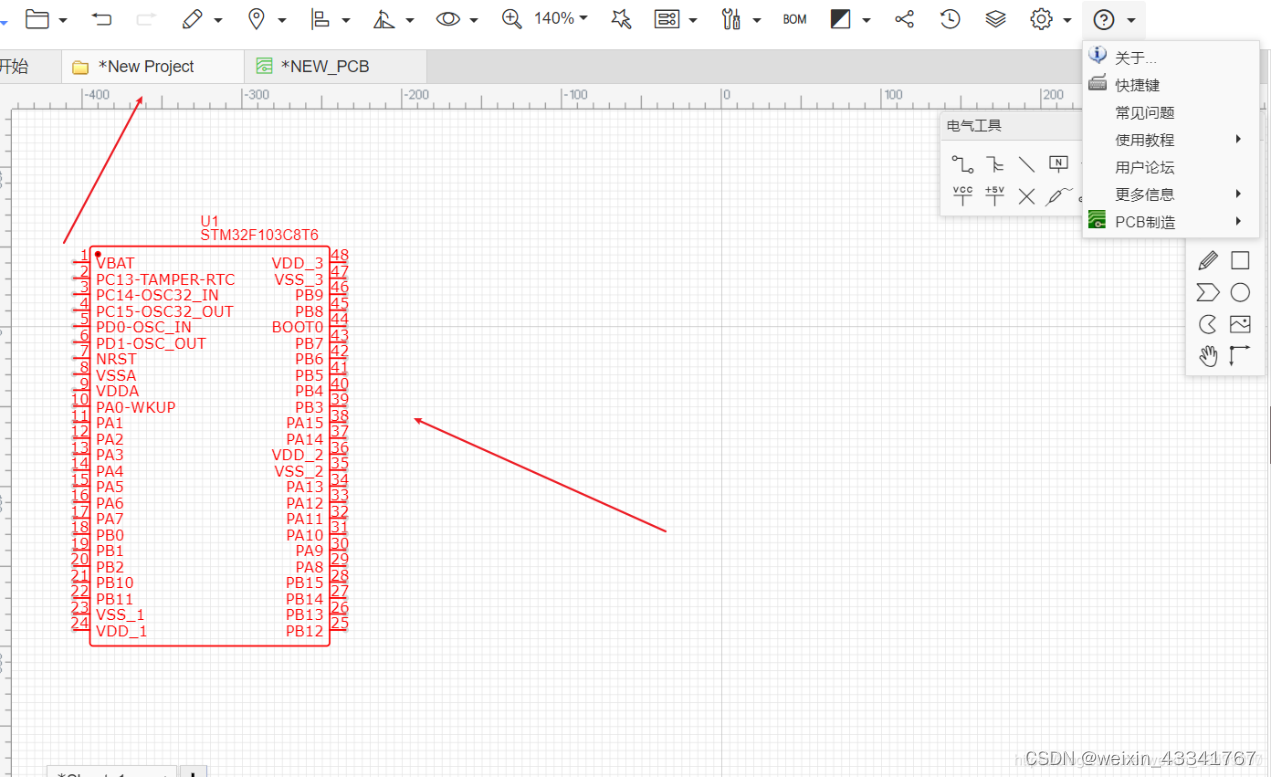

4.出现了工程文件，记得注册账号，保存到工程

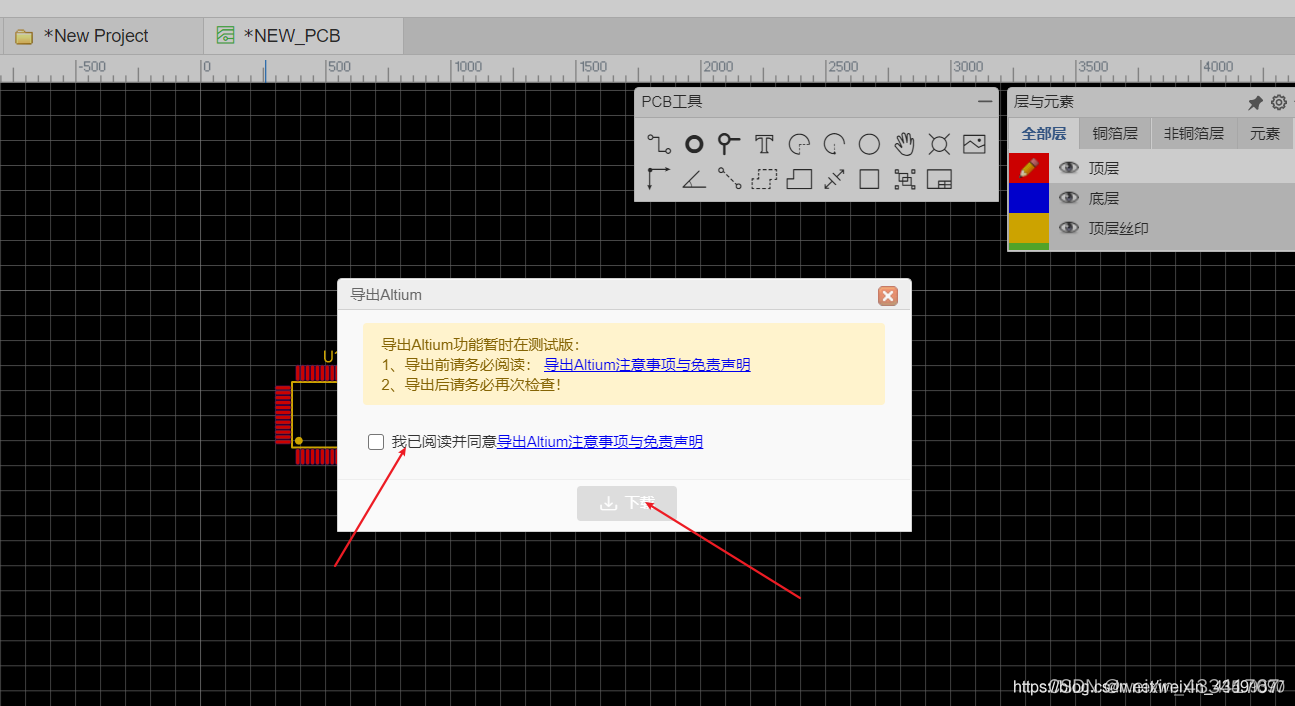

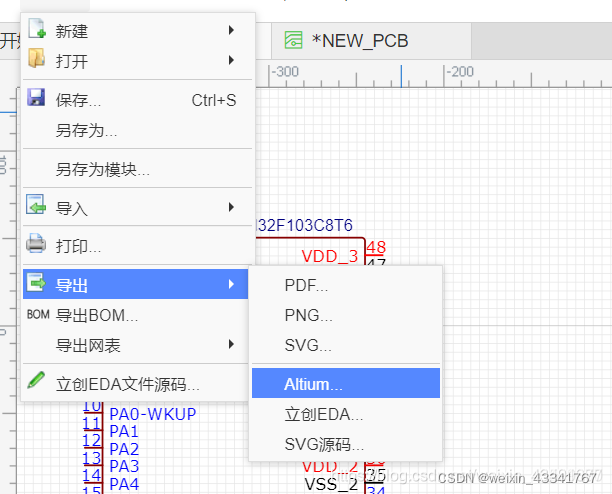

5.导出AD文件，如下图操作。

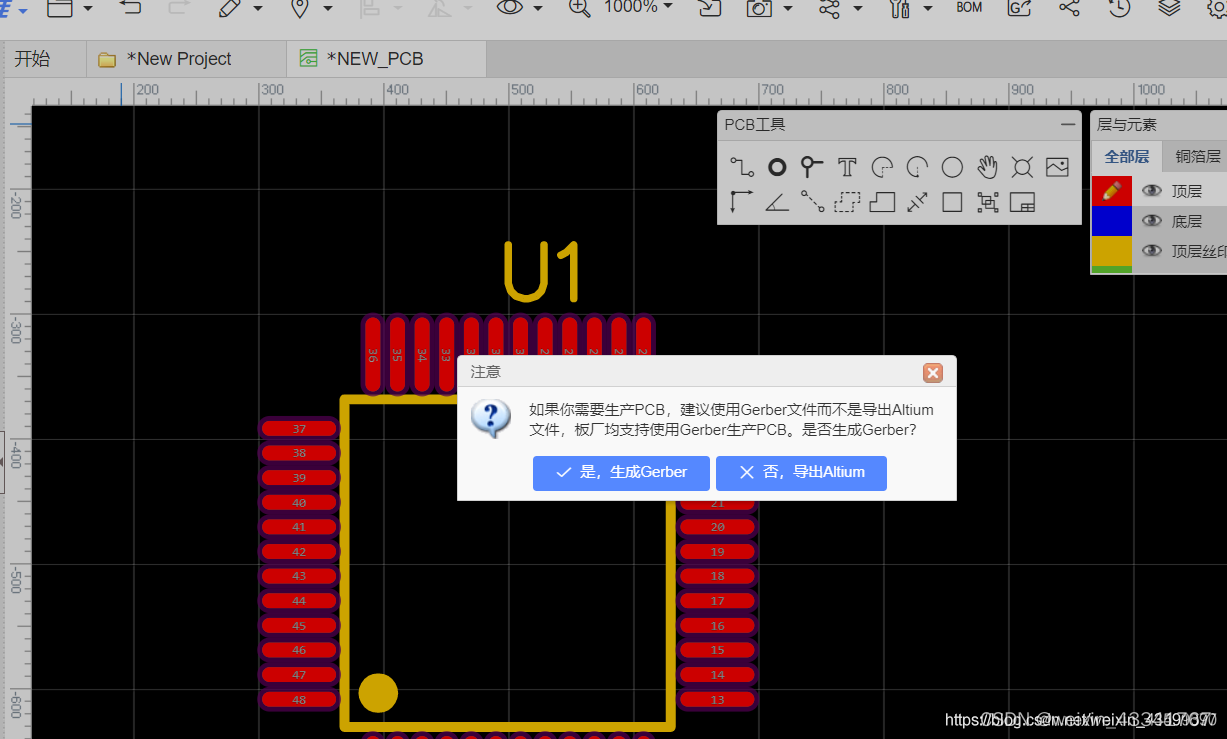

点击 否 导出Altium,然后同意下载到本地电脑
6.下载到本地，重命名（最好）

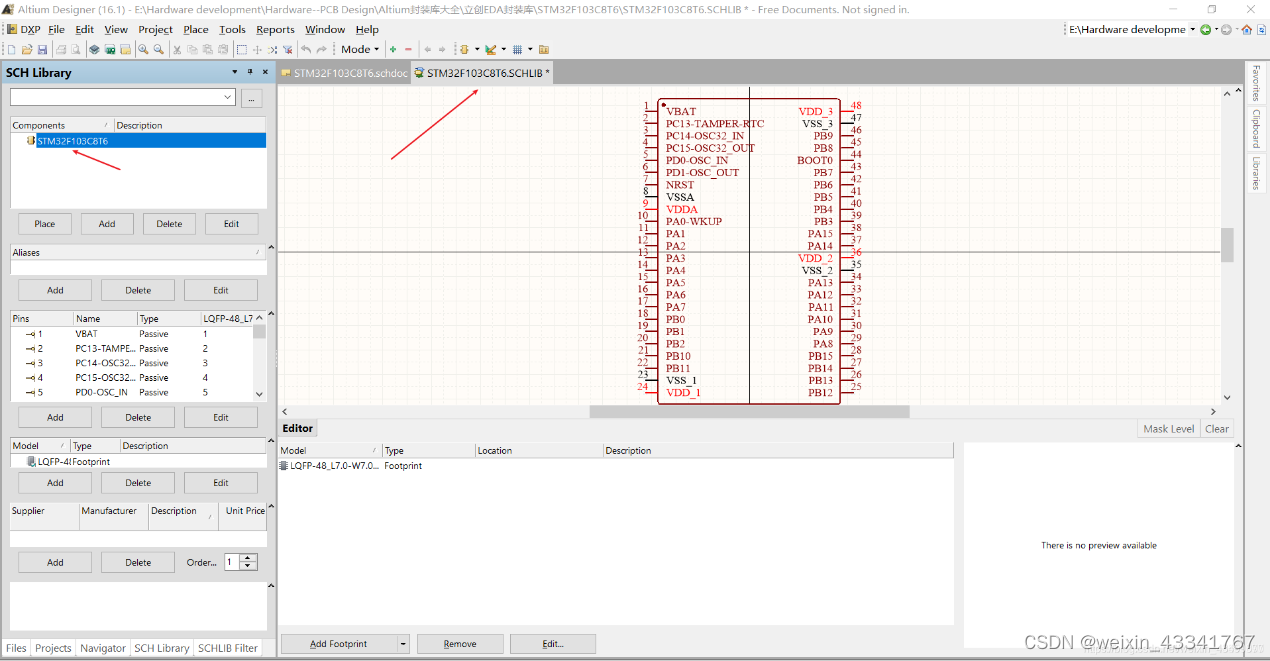

7.打开AD软件，打开下载好的文件，生成相应的库文件

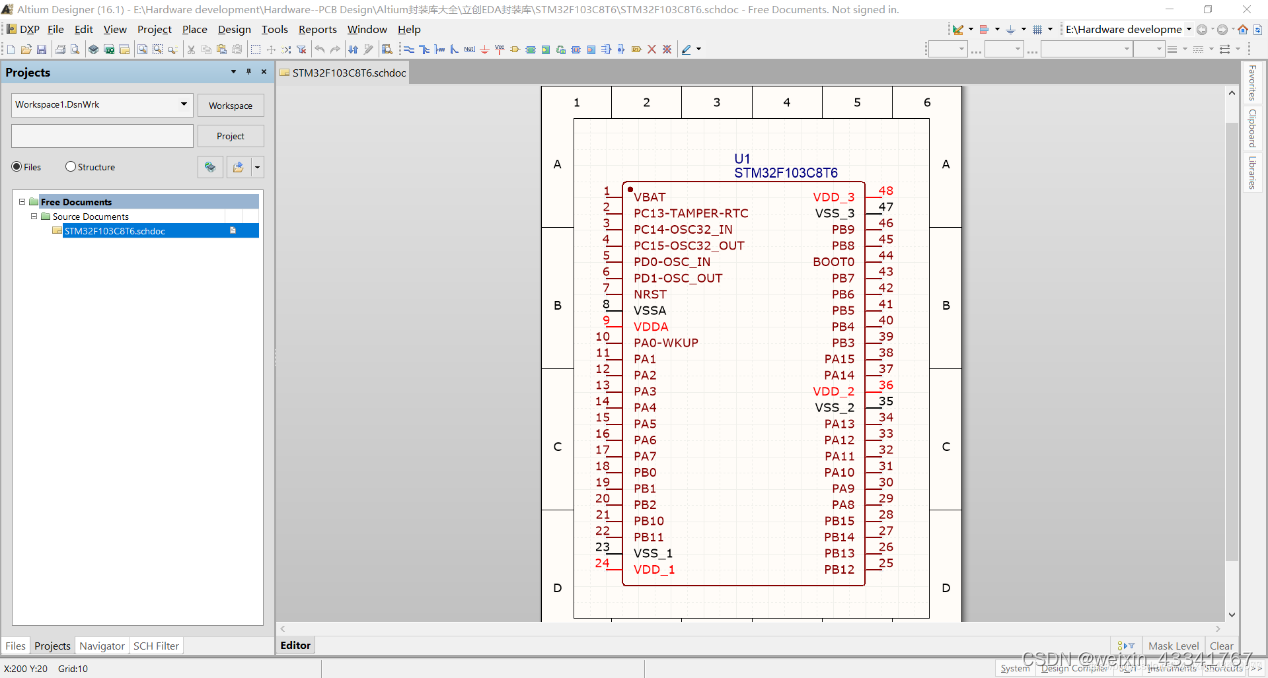

原理图

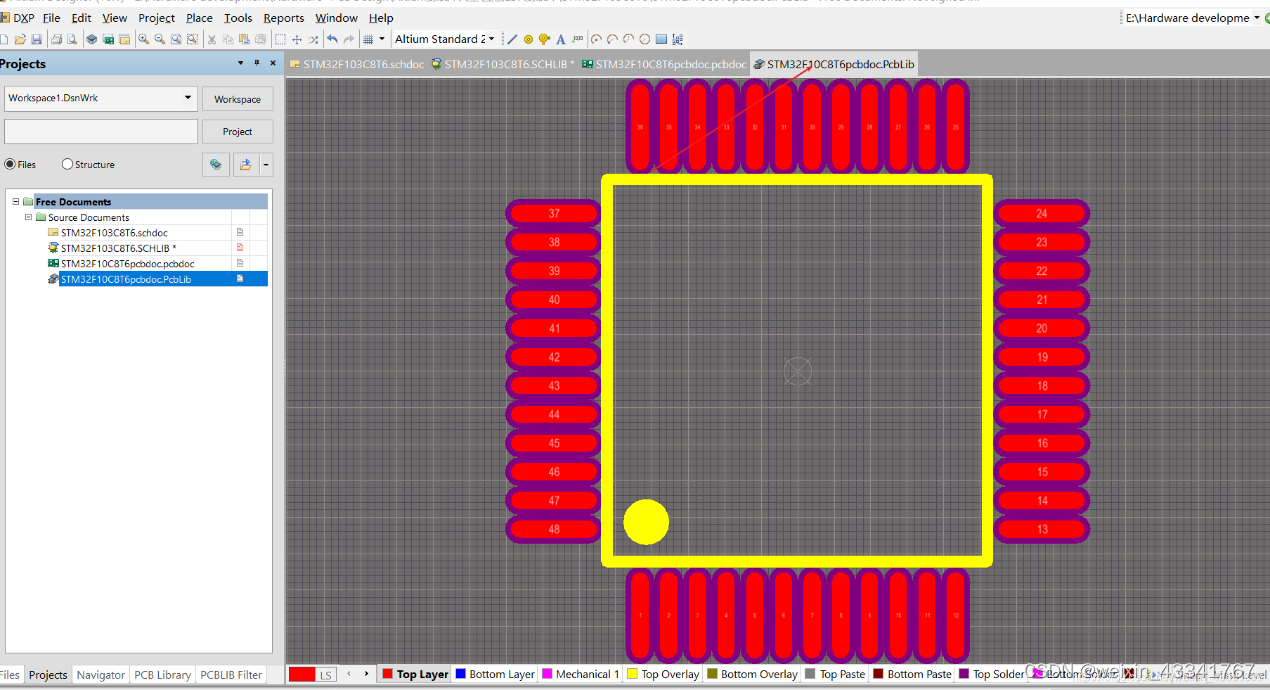

pcb

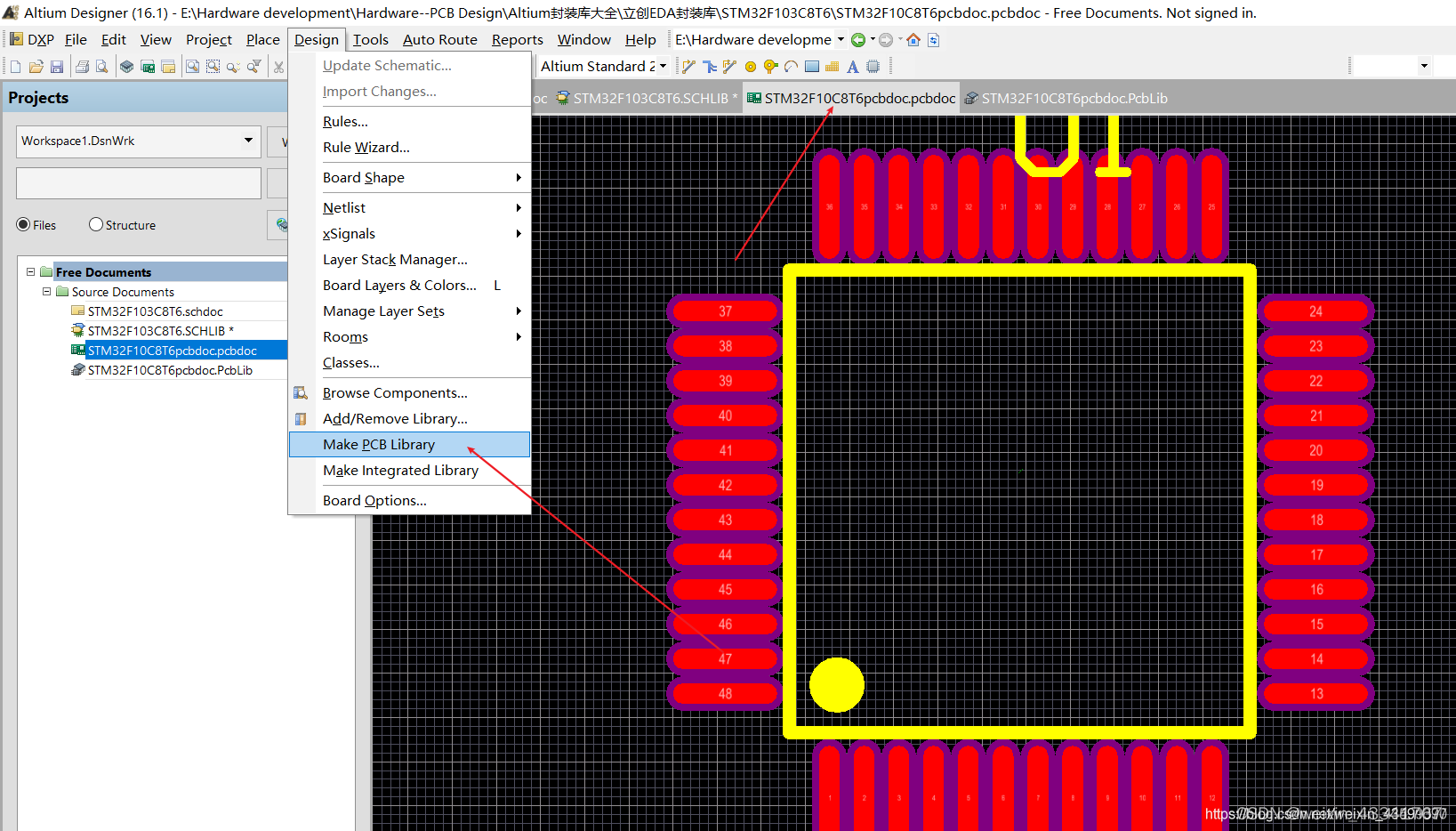

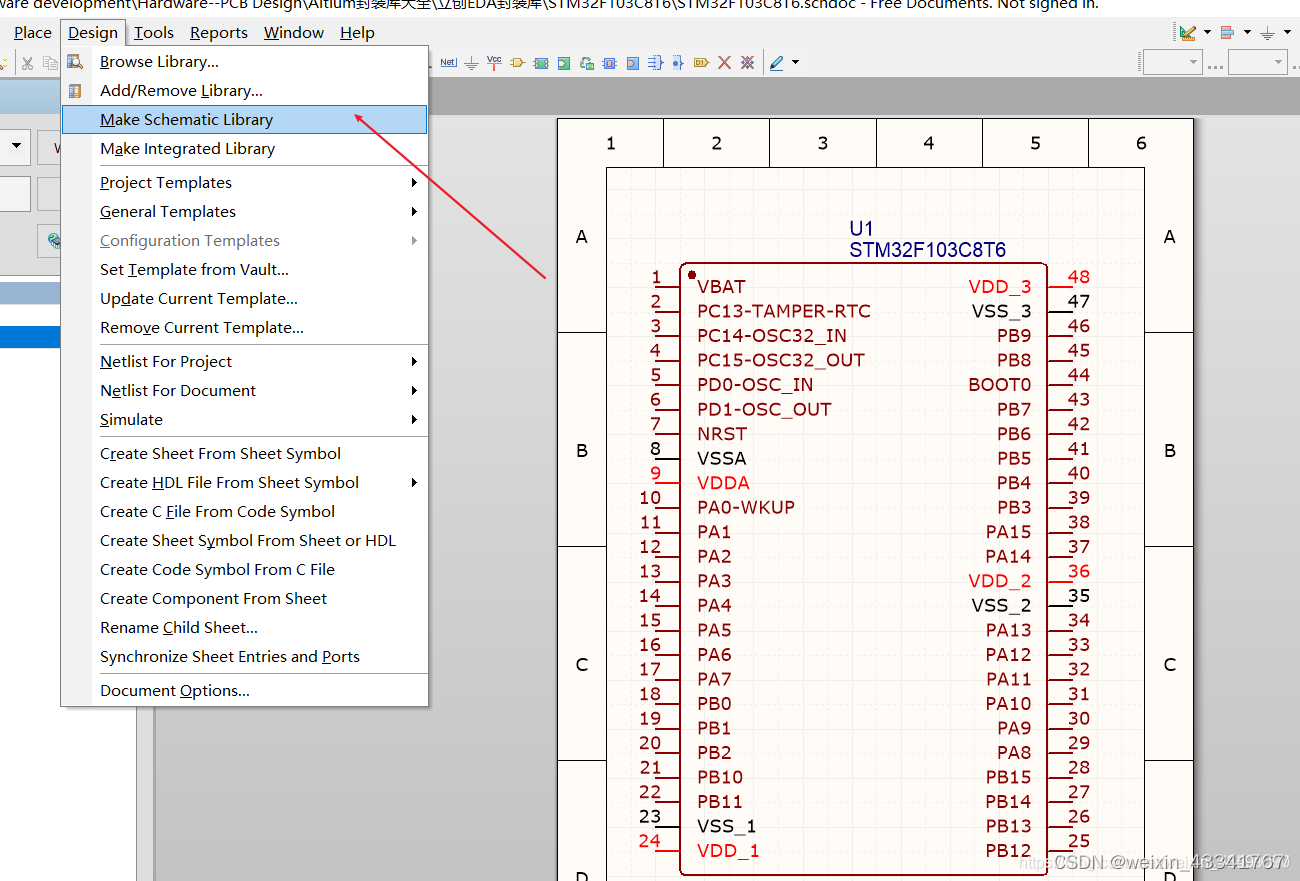

8.在设计栏，点击生成SchLib，PcbLib文件
以上，我们就把EDA文件转为AD文件了，但是，下面才是重点。
将元器件生成Library文件

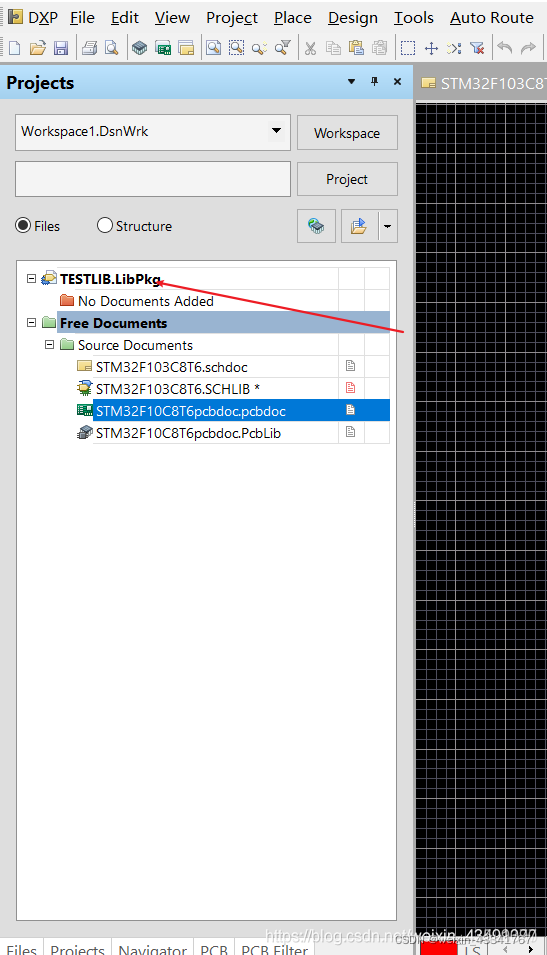

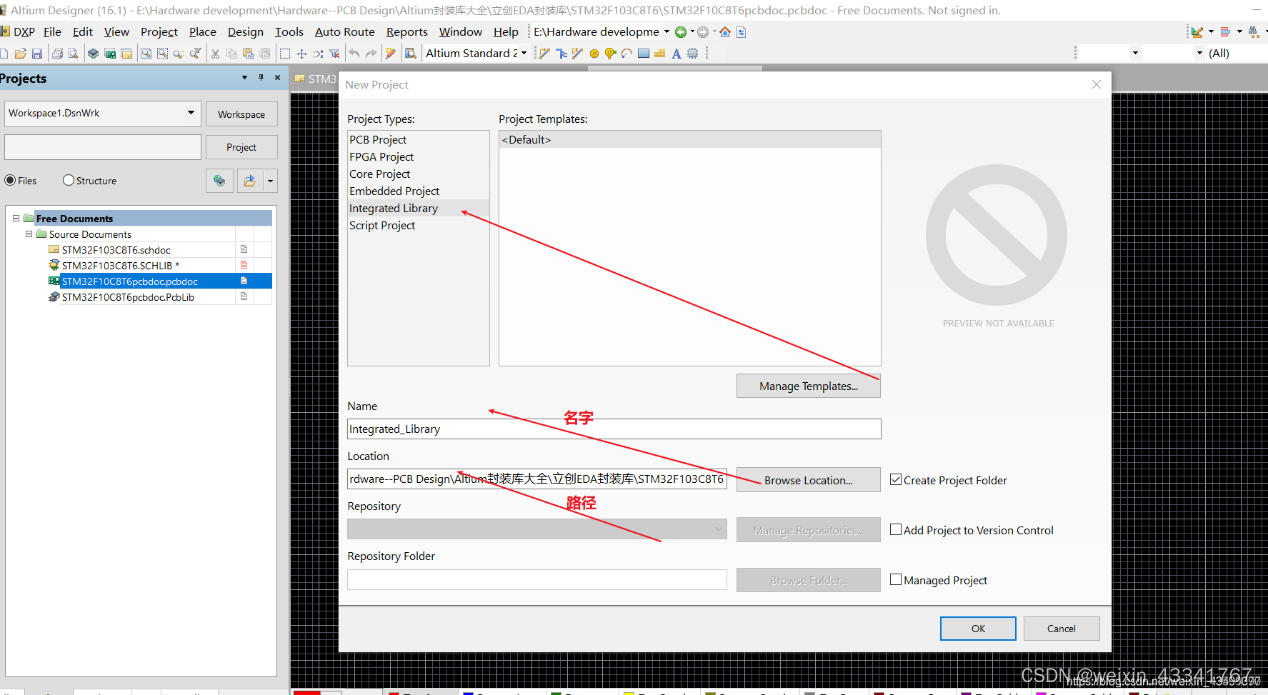

1.打开工程，新建一个Integrated_Library文件，填入名称路径。

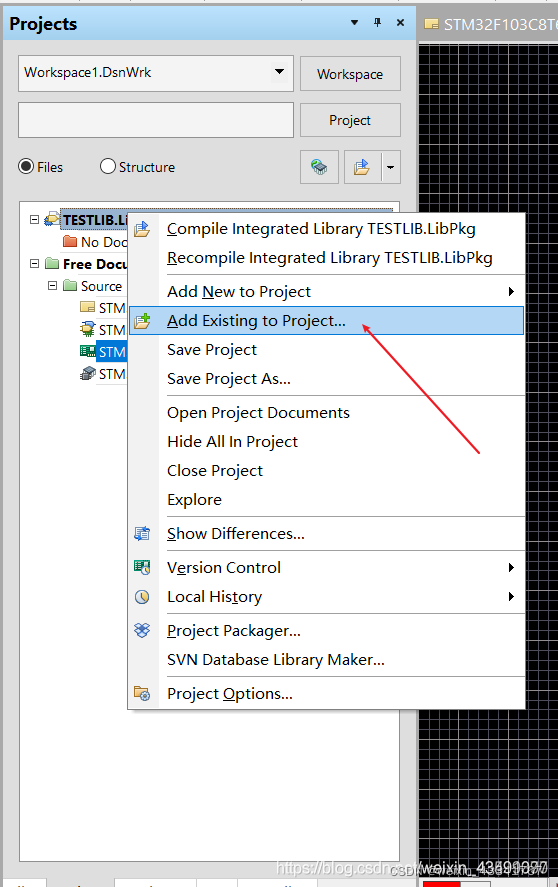

2.生成如下图文件 然后添加刚刚导出的文件SchLib，PcbLib

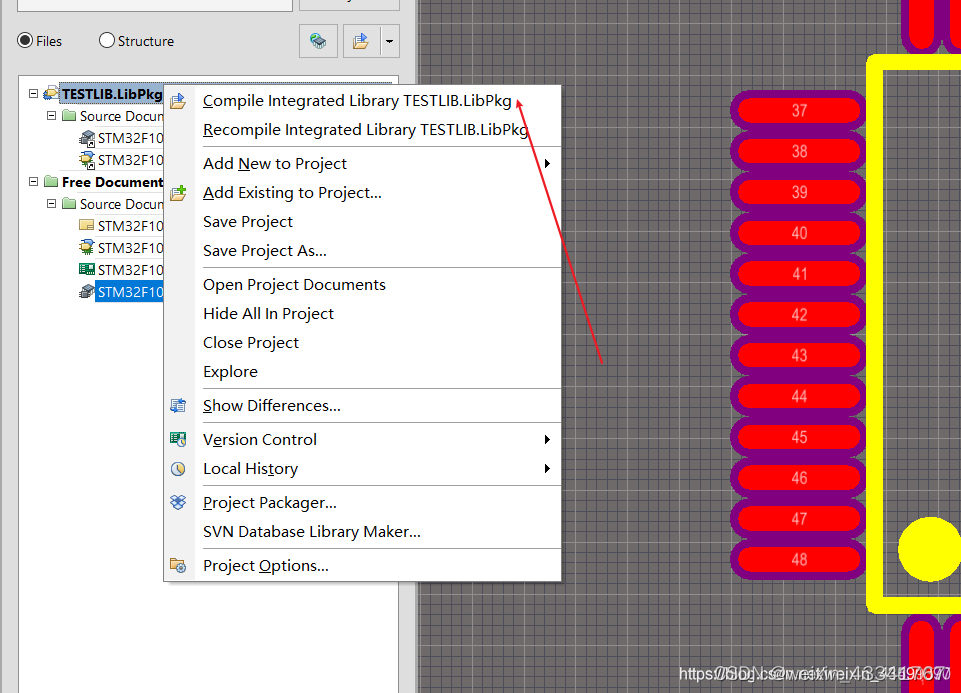

3.然后生成Integrated_Library文件

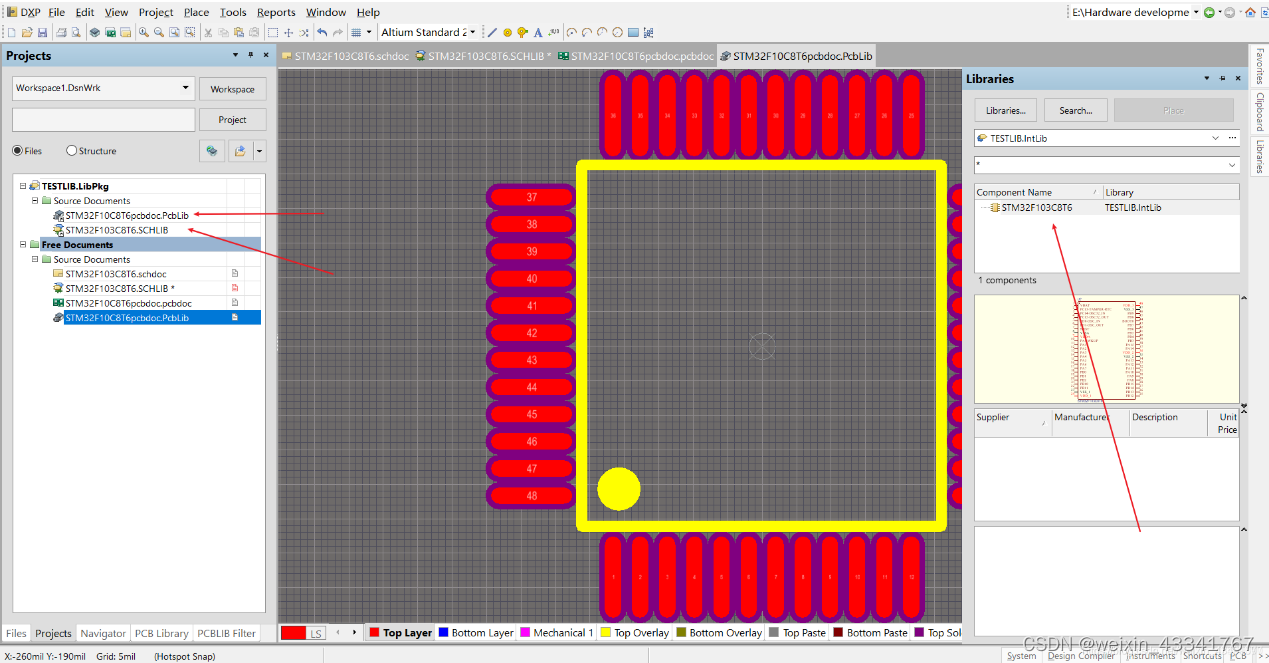

4.右边出现文件库（基本结束）
创建一个新的PCB工程看看是否成功能够使用

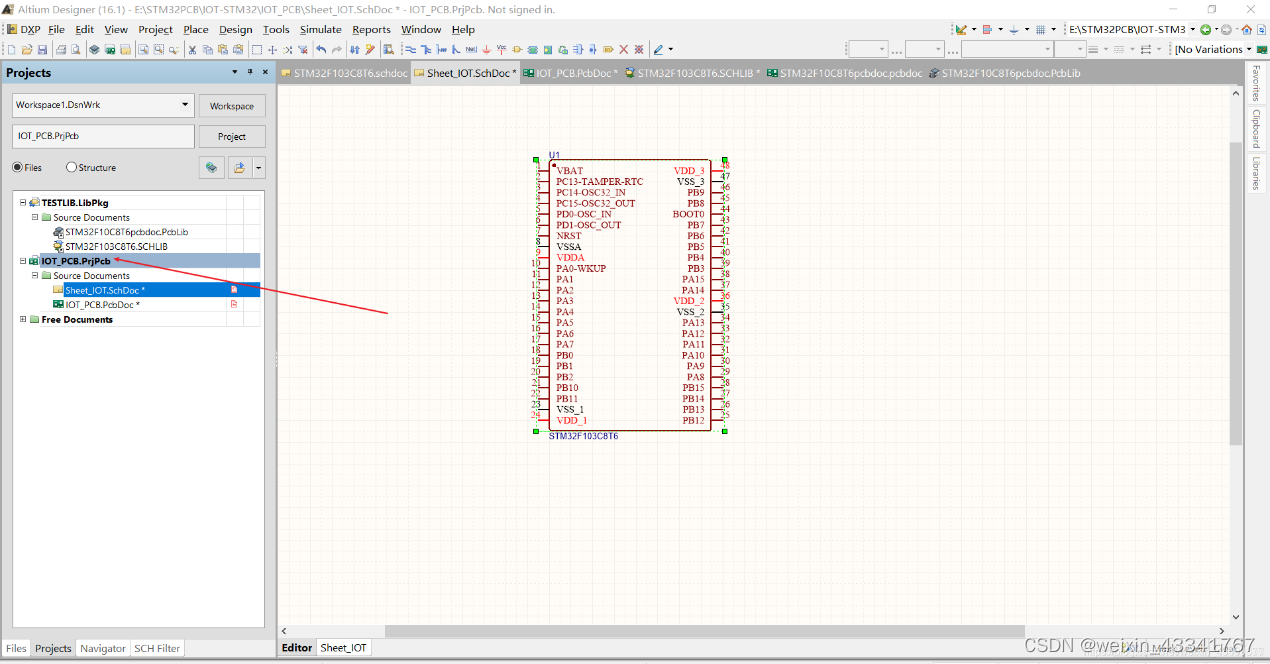

1.调用生成库

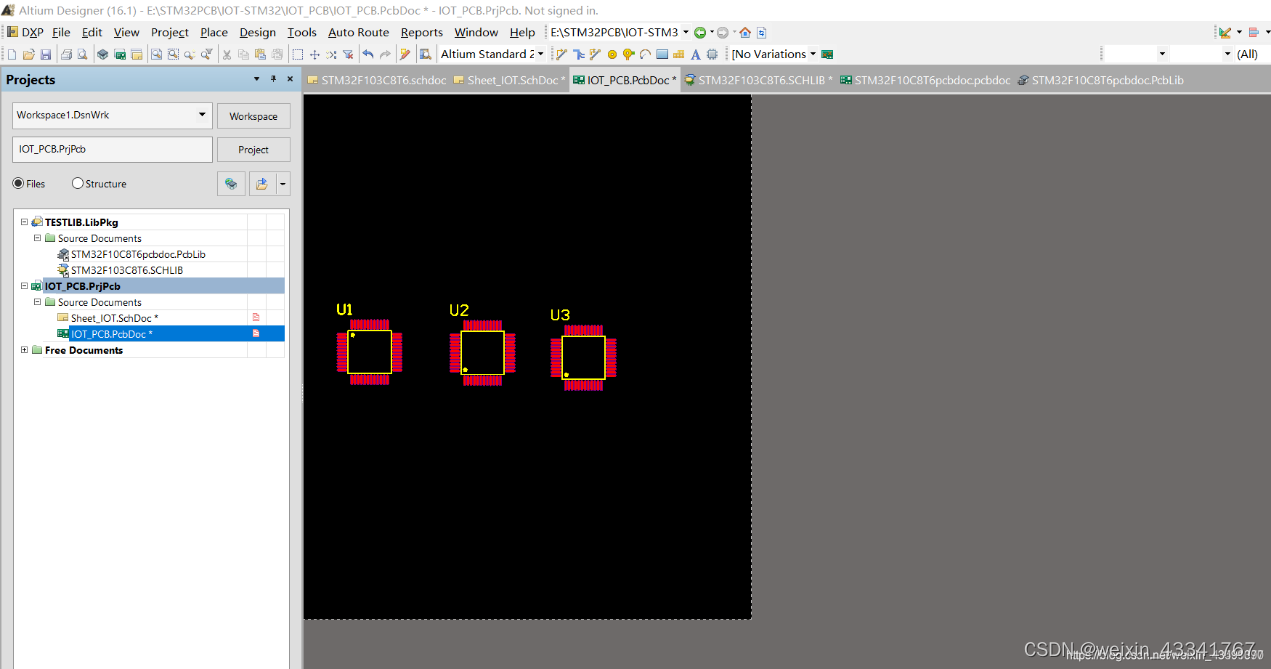

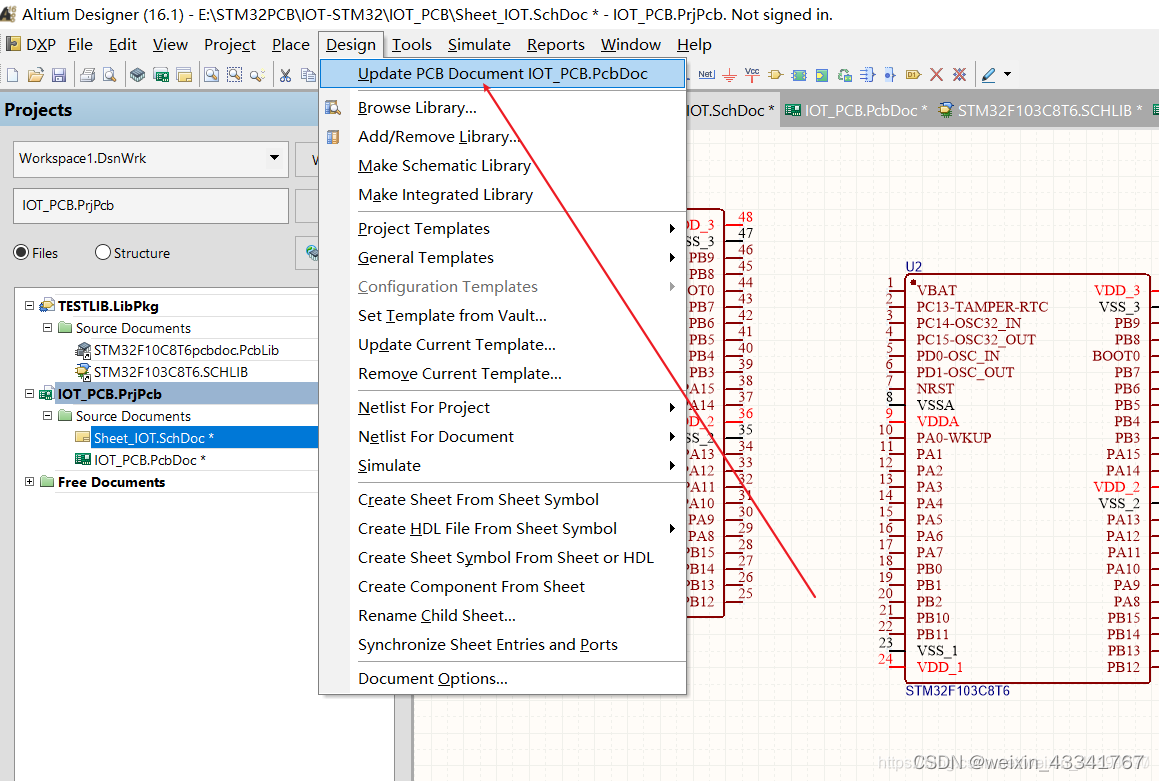

2.生成PCB文件
如图
到此为止，搞定（基本上没有问题，如果有问题可以去百度或者谷歌）
————————————————
版权声明：本文为CSDN博主「阿槐」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_/article/details/
https://www.jlc.com/portal/t6i10579.html
CAM350和genesis2000都可以
