说到博途软件，大家首先想到的肯定是1200 、1500 PLC编程软件，接触过200系列PLC的学员肯定知道，200系列PLC是不自带仿真软件，需要仿真必须采用第三方仿真软件，否则跟根本仿真不了，那么博途就不一样咯！博途是自带仿真软件，可以自由切换仿真，非常的方便，那么问题来了，竟然如此的方便，那我该如何使用呢？接下来，我将会和大家来分析如何使用博途的仿真软件！1

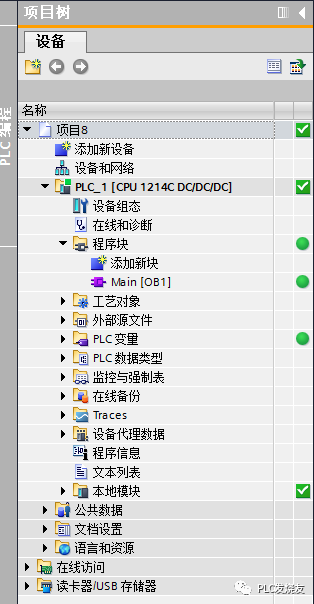

一、建立程序

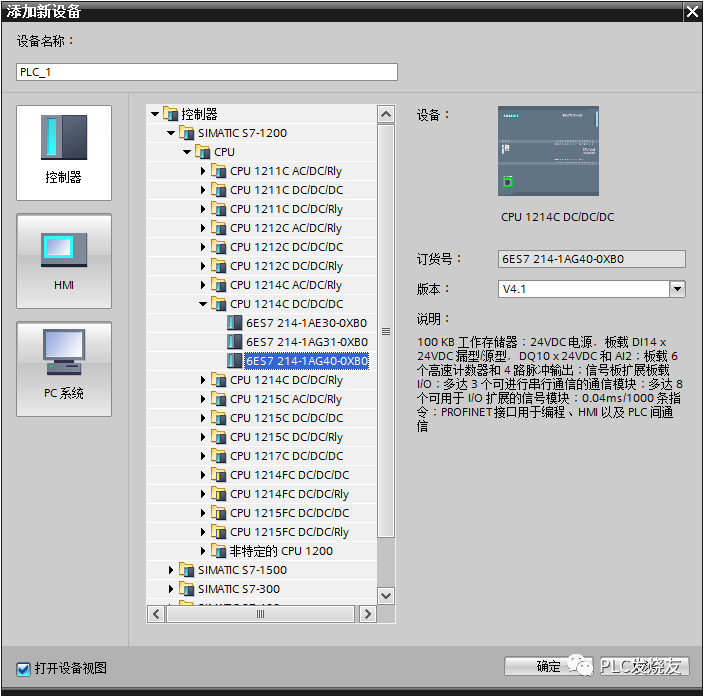

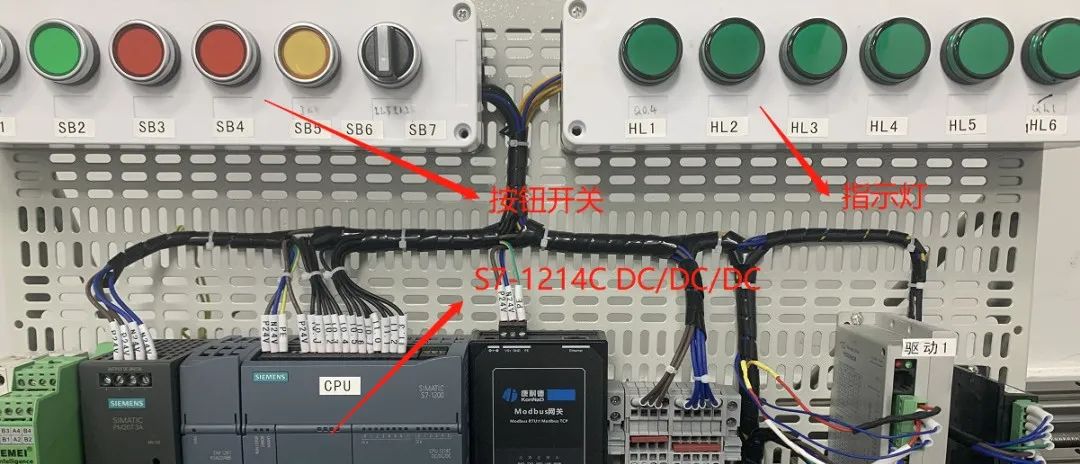

第一步：（添加一个CPU设备，这里选择1214C DC DC DC、版本V4.1）
第二步：（在设备视图里选中CPU以太网网口，下方会出现PLC属性—常规—以太网地址—IP协议选中在项目中设置IP地址）
IP地址：192.168.0.1
子网掩码：255.255.255.0
（IP地址必须要和电脑本地连接IPV4地址是在同一个网段）

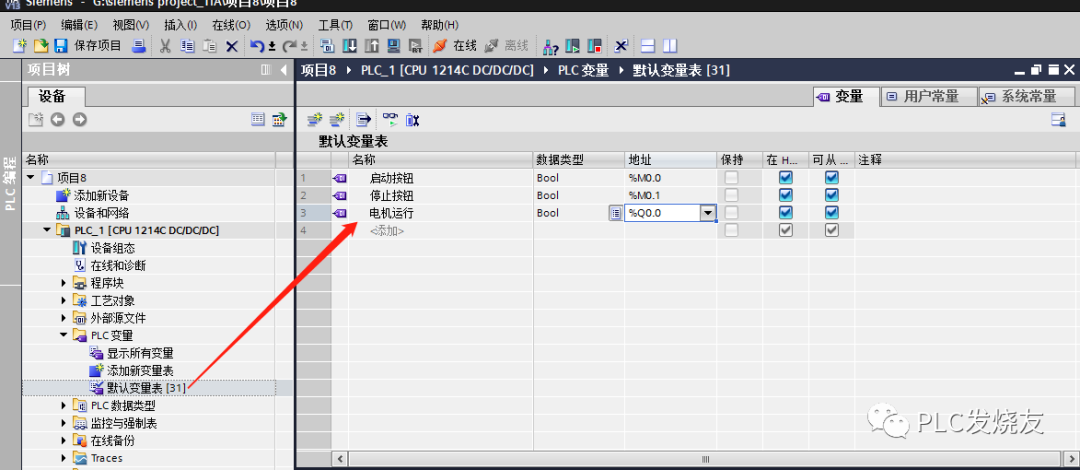

第三步：（在PLC变量—默认变量表创建以下变量）
启动按钮—M0.0
停止按钮—M0.1
电机运行—Q0.0
（在仿真时不能使用外部I点，否则不能被仿真与强制，建议采用M点）

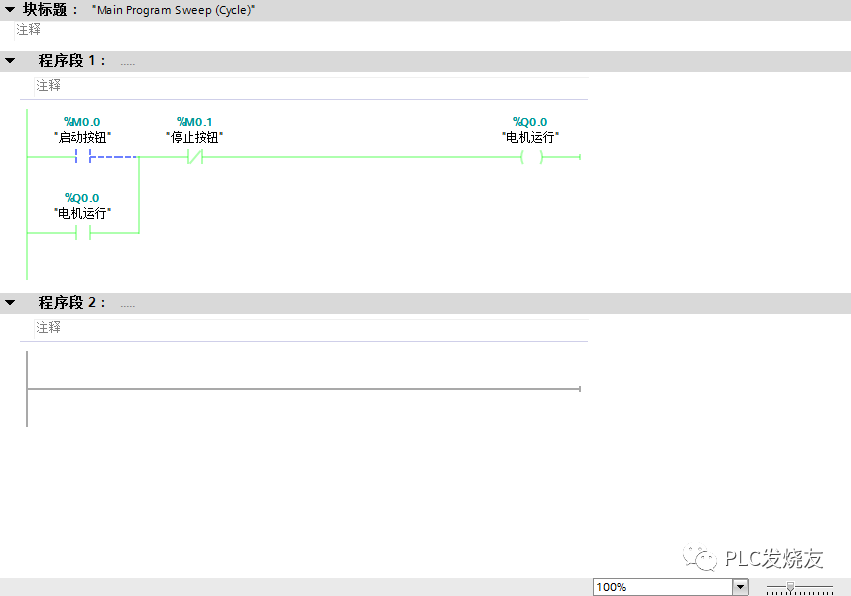

第四步：（在程序块0B1主程序里编写如下图启保停程序）
2
运行仿真并使用
第一步：（在左上角菜单栏上点击开始仿真按钮，即可打开仿真软件。）
如何找不到的情况下，可以鼠标靠近图标即可显示图标名称，方便识别仿真软件。
第二步：（仿真软件打开，点击下载即可把程序下载到仿真器当中去。）
第二步：（点击左上角菜单栏在线按钮）
第三步：（在监视之前要确认仿真软件是否在RUN运行状态并且是绿灯，然后点击程序上方菜单栏一个眼镜的图标开启监视）

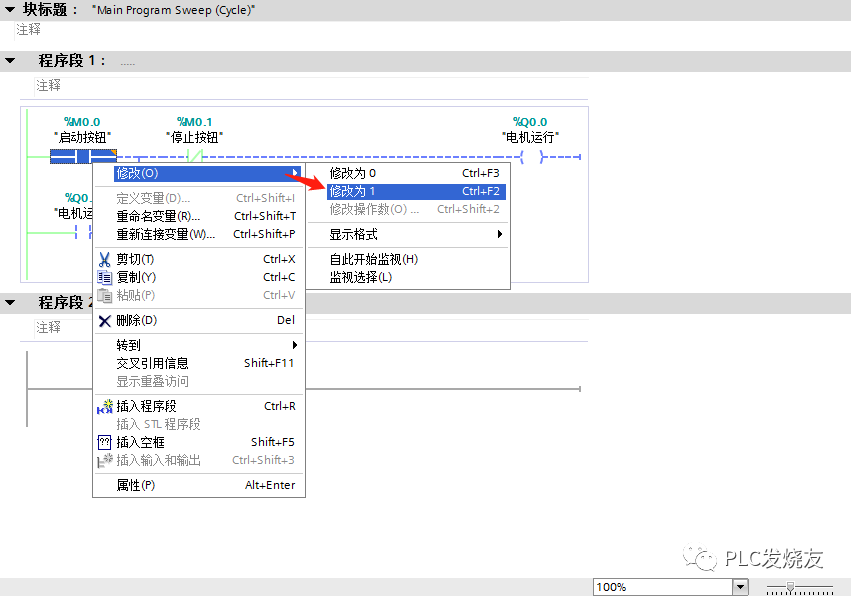

第四步：（鼠标选中启动按钮触点并右击修改—修改为1即可启动电机。）

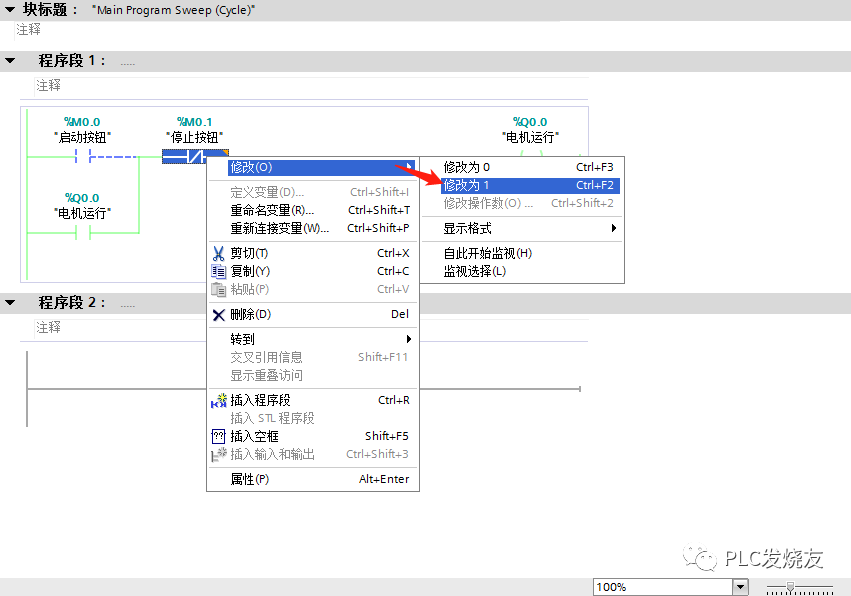

第五步：（鼠标选中停止按钮触点并右击修改—修改为1即可停止电机。）
此时此刻仿真已经成功完成了，大家都理解并且掌握了吗？可以在上述文章找答案！
温馨提醒：在仿真之前要确保已成功安装S7-PLCSIM仿真软件，否则不能进行仿真！另外在仿真监视程序时启动按钮修改为1一定要再次修改为0否则再次是启动不了的，按钮是不能自动复位的，停止按钮也是如此！
来源：PLC发烧友，作者：技成-徐陈爽。留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
