网线制作小课堂
后勤保障部 | 主办
学生网络中心 |协办
活动地点
樱花苑学生公寓4号楼北厅
“寓”建生活工坊实践基地
活动时间
11月8日14：00-15：00
本次课堂内容是网线制作

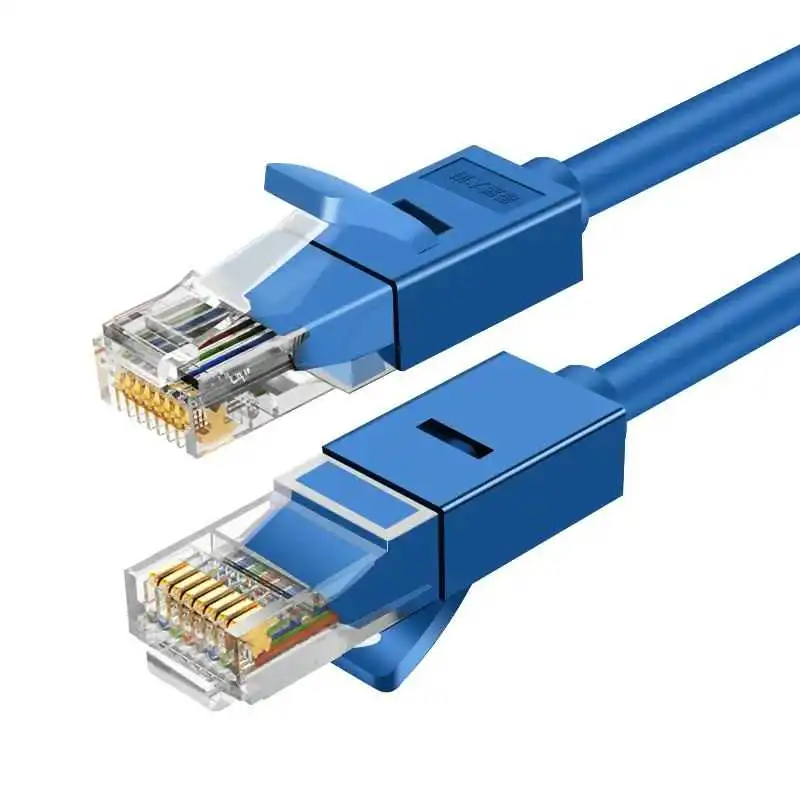

网线作为我们日常上网生活中非常重要的一部分。是连接计算机与计算机、计算机与其它网络设备的连接线，一般由金属或玻璃制成，它可以用来在网络内传递信息。常用的网线有双绞线、同轴细缆和光纤。
这次后勤学校的网线制作使用双绞线。双绞线是用来和RJ45水晶头相连的，有STP（屏蔽）和UTP（非屏蔽）两种，常用的是UTP。

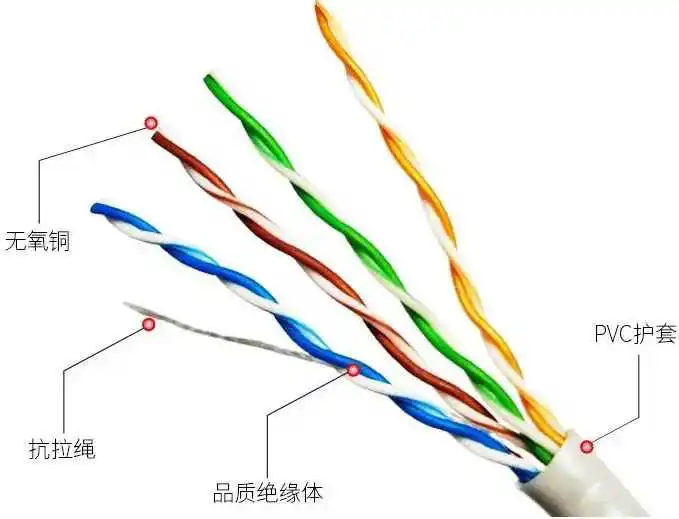

双绞线
UTP是目前局域网中使用频率最高的一种网线。这种网线在塑料绝缘外皮里面包裹着8根信号线，它们每两根为一对相互缠绕，总共形成四对，双绞线也因此得名。
每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通信的质量，缠绕得越紧密其通信质量越高，可以支持更高的网络数据传送速率，当然它的成本也就越高 。

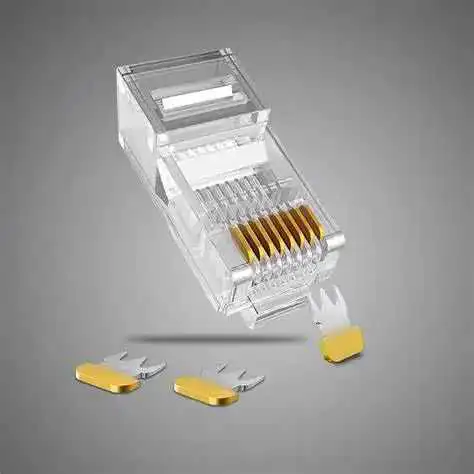

RJ45水晶头
RJ45插头又称为RJ45水晶头（RJ45 Modular Plug），RJ是Registered Jack的缩写，意思是“注册的插座”，用于数据电缆的端接，实现设备、配线架模块间的连接及变更。
我们这次的课堂教大家如何连接双绞线与RJ45水晶头，从而制作一根网线。
这次网线制作小课堂，不需要大家携带材料与工具，并且在课堂结束时可以获得一根亲手制作的网线。
『制作流程』
1. 用压线钳的剪刀剪取适当长度的网线。
2. 剪齐线头后，用剥线刀剥去双绞线的保护胶皮。
3. 将8条导线分开，按规定顺序排列。
4. 将网线伸直并压平，排列顺序为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，剪平线头，保留约14mm长度。
5. 用左手捏住水晶头，确保塑料弹片向下，右手将导线插入水晶头内的槽位，直到底部。
6. 确认导线位置和顺序无误后，用压线钳压入水晶头。
7. 按同样方法制作另一端，线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这样，一条网线就制作完成了。
『报名流程』
本次活动由后勤保障部招募
请以后勤保障部的企业微信报名通知为准
『END』
