tcpdump pcap文件解析（pcap包解析）

1.1 OSI分层

OSI 是 OSI/RM(Open Systems Interconnecation Reference Model)开放互联基本参考模型的简称，由 ISO 于 1983 年制定，形成正式文件。

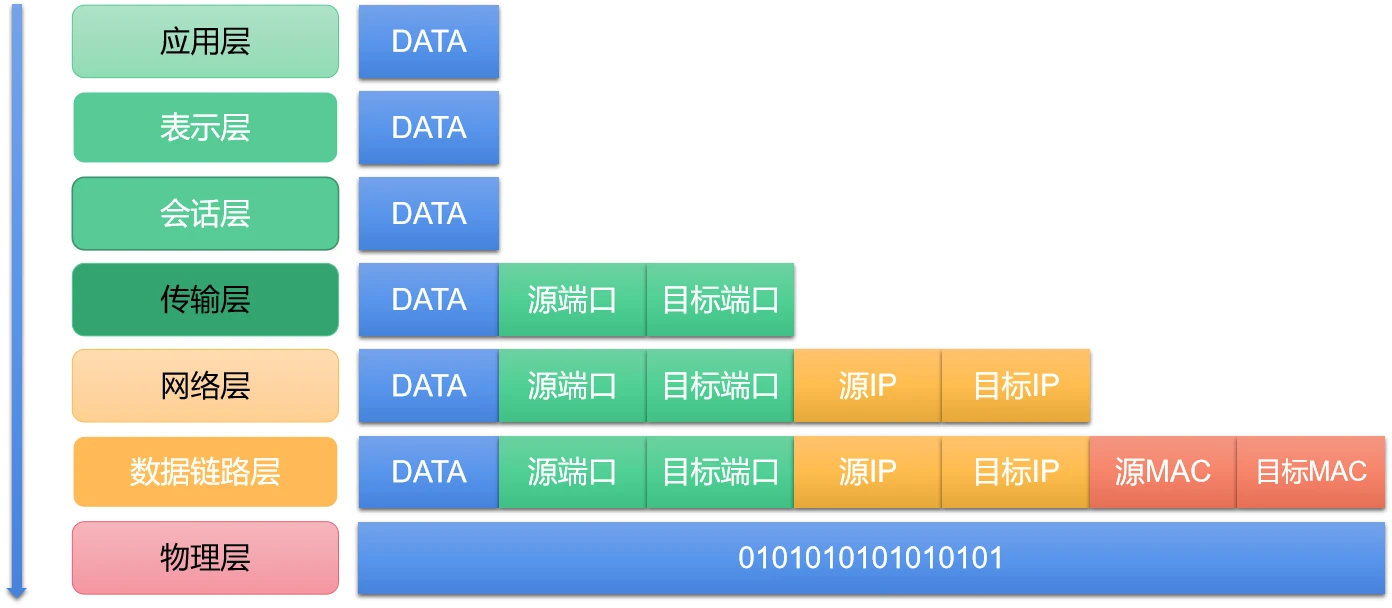

OSI 分层是一种网络架构模型，它将网络通信分为七个不同的层次。每个层次都有自己的功能和任务。下面是由上到下每个层次的简要介绍：

序号层级名称 1 应用层负责提供各种应用程序，例如电子邮件、文件传输和远程登录等。 2 表示层负责将数据转换为应用程序可以理解的格式，它定义了如何在不同的系统之间交换数据。 3 会话层负责建立、管理和终止会话，它定义了如何在两个节点之间建立连接。 4 传输层负责将数据分割成数据包，并确保它们在网络上的传输。它还提供了可靠的端到端传输服务。 5 网络层负责将数据包从源地址路由到目标地址，它定义了如何在不同的网络之间传输数据包。 6 数据链路层负责将数据包从一个节点传输到另一个节点，它定义了如何在物理介质上传输数据包。 7 物理层负责将数据从一个节点传输到另一个节点，它定义了电气、光学和机械接口的规范。

虽然标准已经制定了，但是由于一些缺陷，现今规模最大的、覆盖全世界的因特网并未使用 OSI 标准，而是使用 TCP/IP 标准。

1.2 TCP/IP 分层

相比OSI 7层模型，TCP/IP协议只有4层，它将部分层进行了合并。

通常讲的TCP/IP协议是指TCP/IP协议簇，按照分层可以分为以下部分

层级协议名称应用层 HTTP、FTP、SMTP、POP3、IMAP、Telnet、SSH、DNS 传输层 TCP、UDP 网络层 IP、ICMP、ARP、RARP 网络接口层 Ethernet、Token Ring、FDDI、PPP

下面抓包使用的 WireShark 用的就是TCP/IP标准。

2.1 Socket代码

使用 Java 编写服务端和客户端代码, 通过调用 Socket API 实现两者通讯。

Socket 即套接字，是应用层与协议族通信的中间软件抽象层，表现为一个封装了 TCP / IP协议簇的编程接口（API），ServerSocket 是使用 TCP 协议，如果想使用 UDP 协议，可以使用 DatagramSocket。

WireShark 需要管理员权限启动，默认不能查看不走网卡的 loopback，需要下个 npcap。

Server.java

Client.java

2.2 过滤包

使用管理员权限开启 Wireshark
选择对应的网卡接口
开启过滤

4. 启动Server，再启动Client，发送hello
5. 已过滤的包

3.1 TCP首部

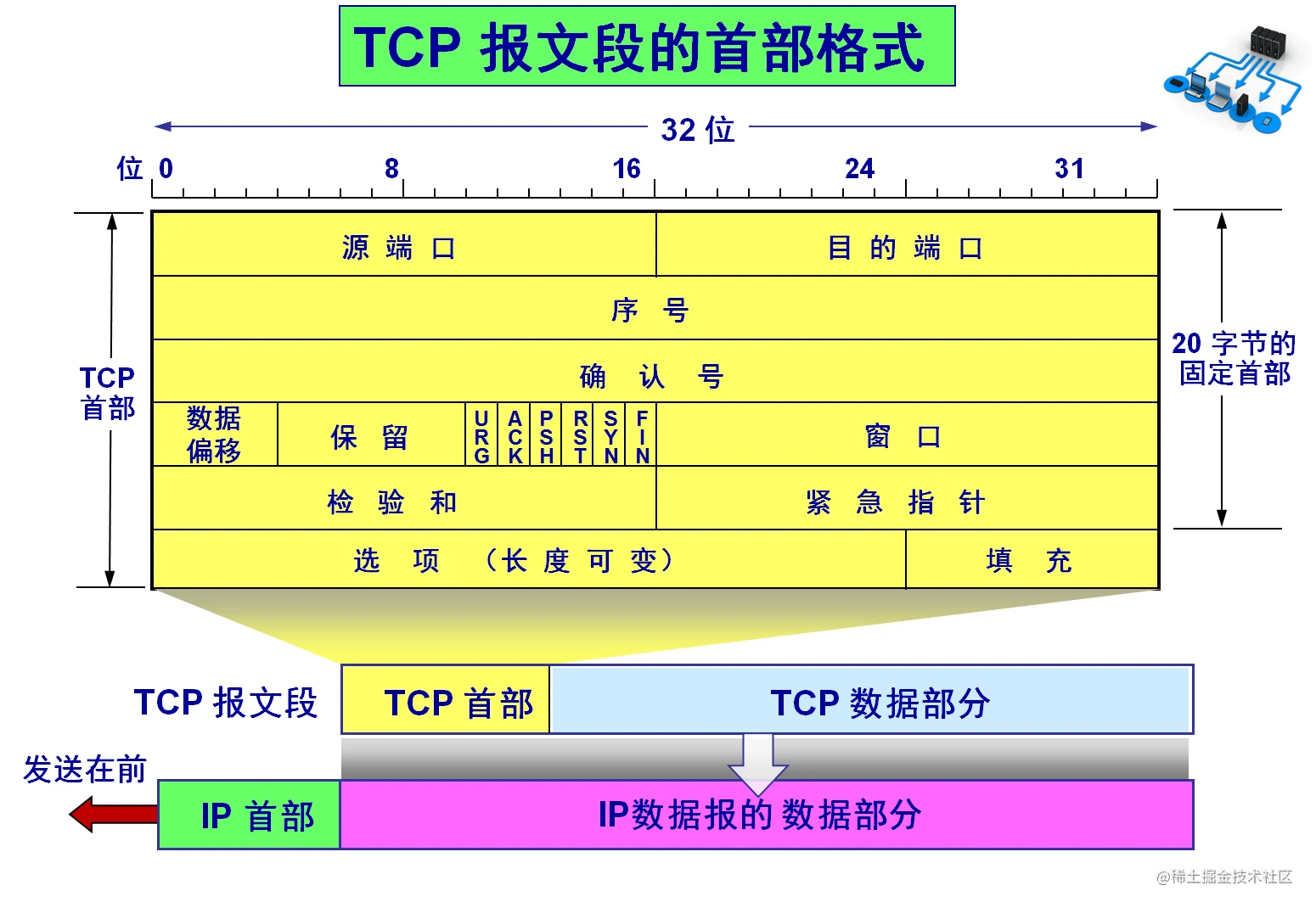

TCP 首部如下所示：

3.2 实战分析

源端口和目的端口，各占2个字节

2. 序号，占4个字节

3. 确认号，占4个字节

4. 数据偏移，占4位，半个字节

5. 保留，占6位

6. flag 控制位： URG/ACK/PSH/RST/SYN/FIN，占6位

7. 窗口，占2个字节

8. 检验和，占2个字节

9. 紧急指针，占2个字节

10. 选项，字节数不固定，下面是12字节


3.3 三次握手

tcp 建立连接的最先三个包就是握手的三个包，下面会从理论结合实际抓包分析三次握手具体流程

客户端发送给服务端

客户端在建立TCP连接时，会启用一个随机的序列号，并将其值存入相互交换的第一个报文段的TCP头部的序列号字段，后续TCP报文段的序列号字段值将依次递増

在以下抓包过程中，可以发现 0x4cf2bfaa 就是第一个包的随机序列号，而且 wireshark 已经标注相对序号Seq为0，就是第一个包.

而且TCP 客户端在发送时需要将 SYN 设置为1，此时客户端进入SYN-SENT 状态

2. 服务端发送给客户端

服务端接到报文后，同意建立连接后向客户端发送确认报文，此报文需要将 SYN 和 ACK 都设置为1，ack 设为发送过来的 seq+1，并且为自己启用一个随机序号，在报文中，可以发现随机序号为 0x890b1b78 ，此时服务器进入到 SYN-RCVD 状态

3. 客户端发送给服务端

客户端收到后还需要进行确认，再次发送报文，这次报文将 ACK 设为1，序号设为之前自身序号+1=0x4cf2bfab, 将 ack 设为服务器发送过来的序号+1=0x890b1b79，当发送过去后，进入ESTABLISHED状态，服务器接收到后也会进入ESTABLISHED状态


以上过程可以总结如下，在上述例子中 x 实际为 0x4cf2bfaa,y 实际为 0x890b1b78

#mermaid-svg-5NbsNdmuZ3pnSuIz {font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz .error-icon{fill:#;}#mermaid-svg-5NbsNdmuZ3pnSuIz .error-text{fill:#;stroke:#;}#mermaid-svg-5NbsNdmuZ3pnSuIz .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-5NbsNdmuZ3pnSuIz .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-5NbsNdmuZ3pnSuIz .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-5NbsNdmuZ3pnSuIz .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-5NbsNdmuZ3pnSuIz .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-5NbsNdmuZ3pnSuIz .marker{fill:#;stroke:#;}#mermaid-svg-5NbsNdmuZ3pnSuIz .marker.cross{stroke:#;}#mermaid-svg-5NbsNdmuZ3pnSuIz svg{font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-5NbsNdmuZ3pnSuIz .actor{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;}#mermaid-svg-5NbsNdmuZ3pnSuIz text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-5NbsNdmuZ3pnSuIz .actor-line{stroke:grey;}#mermaid-svg-5NbsNdmuZ3pnSuIz .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz .sequenceNumber{fill:white;}#mermaid-svg-5NbsNdmuZ3pnSuIz #sequencenumber{fill:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz .messageText{fill:#333;stroke:#333;}#mermaid-svg-5NbsNdmuZ3pnSuIz .labelBox{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;}#mermaid-svg-5NbsNdmuZ3pnSuIz .labelText,#mermaid-svg-5NbsNdmuZ3pnSuIz .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-5NbsNdmuZ3pnSuIz .loopText,#mermaid-svg-5NbsNdmuZ3pnSuIz .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-5NbsNdmuZ3pnSuIz .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259., 59.%, 87.%);fill:hsl(259., 59.%, 87.%);}#mermaid-svg-5NbsNdmuZ3pnSuIz .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-5NbsNdmuZ3pnSuIz .noteText,#mermaid-svg-5NbsNdmuZ3pnSuIz .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-5NbsNdmuZ3pnSuIz .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-5NbsNdmuZ3pnSuIz .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-5NbsNdmuZ3pnSuIz .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-5NbsNdmuZ3pnSuIz .actorPopupMenu{position:absolute;}#mermaid-svg-5NbsNdmuZ3pnSuIz .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-5NbsNdmuZ3pnSuIz .actor-man line{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;}#mermaid-svg-5NbsNdmuZ3pnSuIz .actor-man circle,#mermaid-svg-5NbsNdmuZ3pnSuIz line{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-5NbsNdmuZ3pnSuIz :root{–mermaid-font-family:“trebuchet ms”,verdana,arial,sans-serif;}

客户端

服务器

CLOSED

LISTEN

发送SYN=1,seq=x

SYN-SENT

返回SYN=1,ACK=1,seq=y,ack=x+1

SYN-RCVD

回复ACK=1,seq=x+1,ack=y+1

ESTABLISHED

客户端

服务器

TCP三次握手

3.4 四次挥手

从书上226页可以得到的图表如下：

建立连接的服务端和客户端都可以释放连接，双方需要进行四次挥手，上面 java 代码经抓包发现是服务端先释放连接

服务端发送FIN报文

发送FIN=1, ACK=1, seq=u(此次抓包u实际为0x91dd5af1)。

书上记载 u是前面已发送过的数据的最后一个字节的序号加1, 这个不太明白，还有实际ACK也被置为1，是否必须？后续再研究

2. 客户端发送ACK=1,seq=v(此次抓包实际seq为0x6a067550)，ack为u+1(此次抓包实际为0x91dd5af2)

v是前面已发送过的数据的最后一个字节的序号加1。

3. 客户端接着发送FIN=1,ACK=1,seq=w(此次抓包实际为0x6a067550),ack=u+1(此次抓包实际为0x91dd5af2)

此处的w实际抓包发现w和v一样

4. 服务端发送ACK=1,seq=u+1(此次抓包实际为0x91dd5af2),ack=w+1(此次抓包实际为0x6a067551 )


上述过程可以总结如下，由于客户端和服务器都可以发送FIN包释放连接，下面图表由客户端释放连接

#mermaid-svg-hkyQ7BTPqA5MAXpF {font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF .error-icon{fill:#;}#mermaid-svg-hkyQ7BTPqA5MAXpF .error-text{fill:#;stroke:#;}#mermaid-svg-hkyQ7BTPqA5MAXpF .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-hkyQ7BTPqA5MAXpF .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-hkyQ7BTPqA5MAXpF .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-hkyQ7BTPqA5MAXpF .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-hkyQ7BTPqA5MAXpF .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-hkyQ7BTPqA5MAXpF .marker{fill:#;stroke:#;}#mermaid-svg-hkyQ7BTPqA5MAXpF .marker.cross{stroke:#;}#mermaid-svg-hkyQ7BTPqA5MAXpF svg{font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-hkyQ7BTPqA5MAXpF .actor{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;}#mermaid-svg-hkyQ7BTPqA5MAXpF text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-hkyQ7BTPqA5MAXpF .actor-line{stroke:grey;}#mermaid-svg-hkyQ7BTPqA5MAXpF .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF .sequenceNumber{fill:white;}#mermaid-svg-hkyQ7BTPqA5MAXpF #sequencenumber{fill:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF .messageText{fill:#333;stroke:#333;}#mermaid-svg-hkyQ7BTPqA5MAXpF .labelBox{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;}#mermaid-svg-hkyQ7BTPqA5MAXpF .labelText,#mermaid-svg-hkyQ7BTPqA5MAXpF .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-hkyQ7BTPqA5MAXpF .loopText,#mermaid-svg-hkyQ7BTPqA5MAXpF .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-hkyQ7BTPqA5MAXpF .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259., 59.%, 87.%);fill:hsl(259., 59.%, 87.%);}#mermaid-svg-hkyQ7BTPqA5MAXpF .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-hkyQ7BTPqA5MAXpF .noteText,#mermaid-svg-hkyQ7BTPqA5MAXpF .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-hkyQ7BTPqA5MAXpF .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-hkyQ7BTPqA5MAXpF .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-hkyQ7BTPqA5MAXpF .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-hkyQ7BTPqA5MAXpF .actorPopupMenu{position:absolute;}#mermaid-svg-hkyQ7BTPqA5MAXpF .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-hkyQ7BTPqA5MAXpF .actor-man line{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;}#mermaid-svg-hkyQ7BTPqA5MAXpF .actor-man circle,#mermaid-svg-hkyQ7BTPqA5MAXpF line{stroke:hsl(259., 59.%, 87.%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-hkyQ7BTPqA5MAXpF :root{–mermaid-font-family:“trebuchet ms”,verdana,arial,sans-serif;}

客户端

服务器

ESTABLISHED

发送FIN=1,seq=u

FIN-WAIT-1

返回 ACK=1,seq=v,ack=u+1

FIN-WAIT-2
