西门子1200PLC基础篇——定时器（时间继电器）的使用

今天我们一起来学习定时器的使用。

在西门子S7-1200PLC中，常用的定时器有四个类型：TP（生成脉冲）、接通延时（TON）、关断延时（TOF）和时间累加器（TONR）。 我们可以在“基本指令”的“定时器操作”中找到我们要用的定时器。 使用的时候，我们可以将我们要用的定时器直接从“基本指令”中拖取到我们需要的位置即可,也可以直接双击我们需要的定时器，然后在跳出来的对话框的“名称”中给我们的定时器取个名字（也可以不取）。

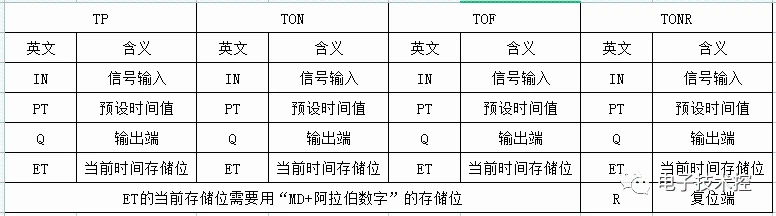

四个定时器的所有英文标号看下表

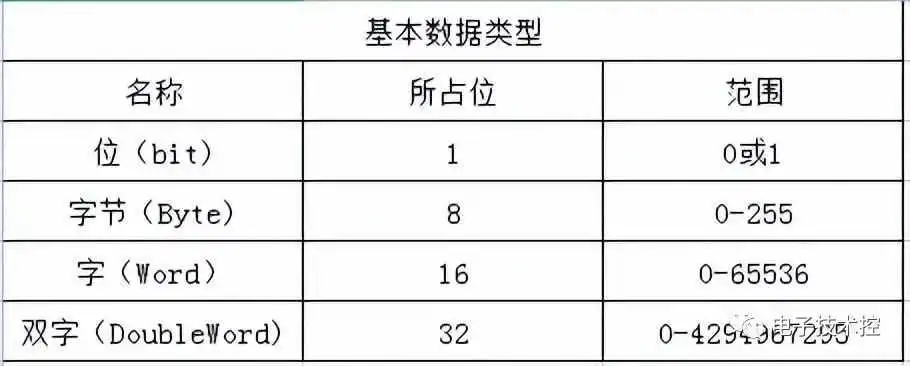

存储位的基本数据类型见下表

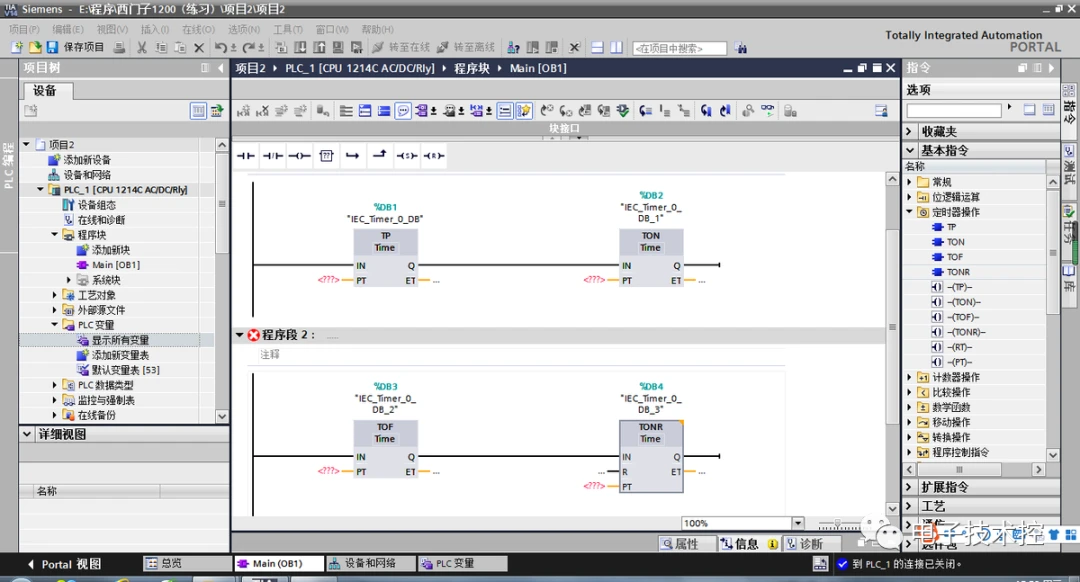

具体使用看下面的程序

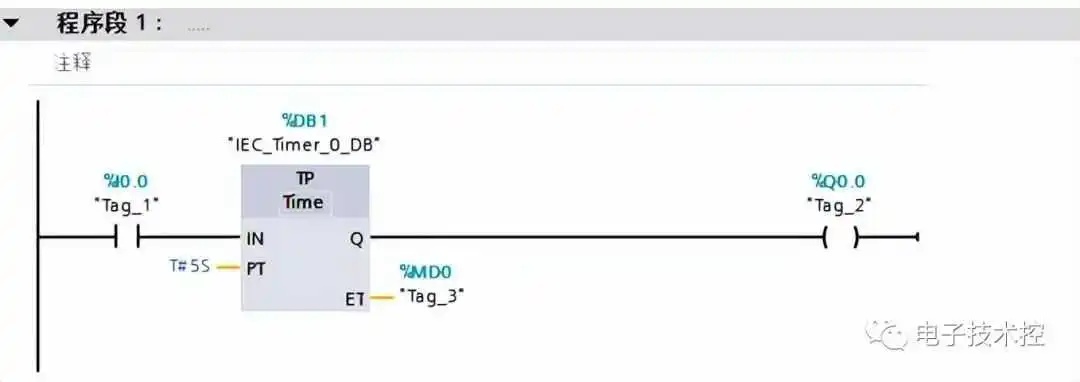

第一个程序是使用“TP”：当I0.0条件满足时，Q0.0会输出，同时开始延时，满足PT值时，Q0.0停止输出。

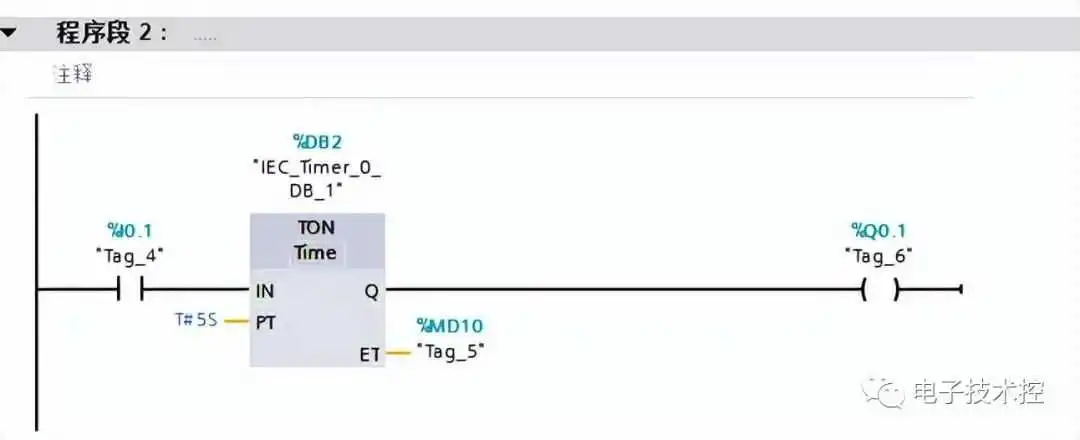

第二个程序是使用“TON”：当I0.1条件满足时，“TON”开始延时，满足PT值时，Q0.1会输出。

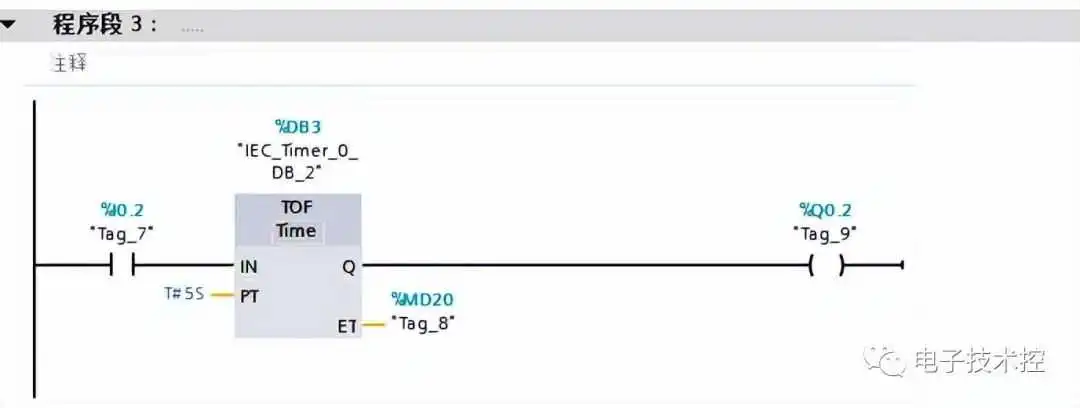

第三个程序是使用“TOF”：当I0.2条件满足时，Q0.2会输出，当I0.2条件不满足时，开始延时，满足PT值时，Q0.2停止输出。

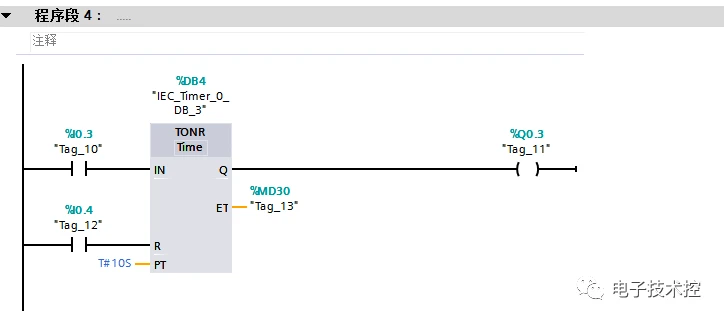

第四个程序是使用“TONR”：当I0.3条件满足时，定时器开始计时，当I0.3条件不满足时，定时器停止计时，当I0.3条件再次满足时，定时器累计计时（第一次计的时间不复位），当满足PT值时，Q0.3输出（满足PT值后，断开I0.3，Q0.3也保持输出）。 当I0.4条件满足时

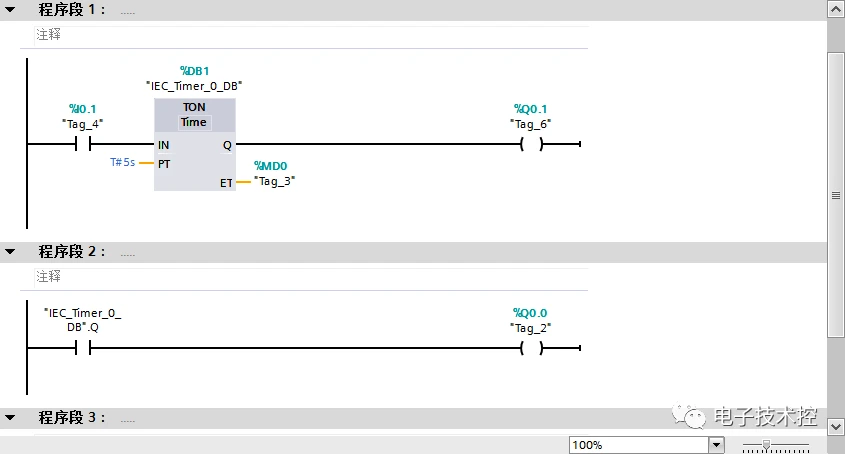

我们除了可以在“Q”端输出之外，另外还有一种输出方式，就是在另外的程序段中取一个定时器的常开的“Q”，我们需要输入“定时器的名字+. Q”。 具体看下图：

当I0.1条件满足时，“TON”开始延时，满足PT值时，Q0.1和Q0.0会输出。

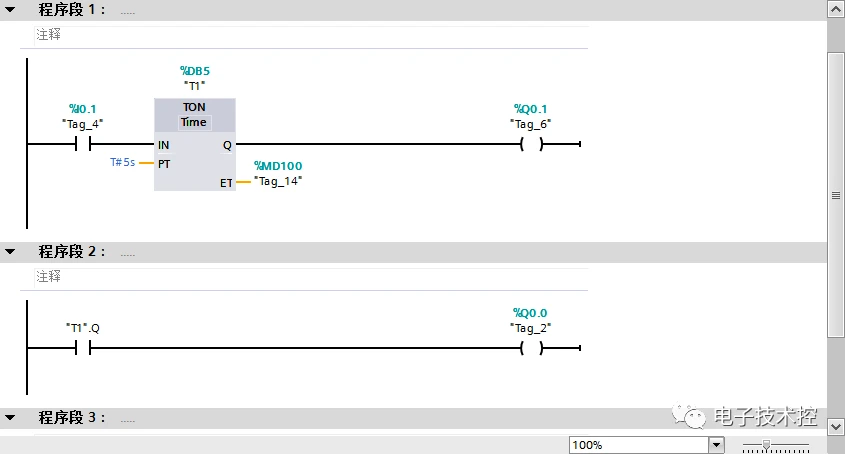

就是将条件地址设置为定时器的输出，为了方便我们操作，我们可以给定时器取一个名字，如：T1。 详细看下图。

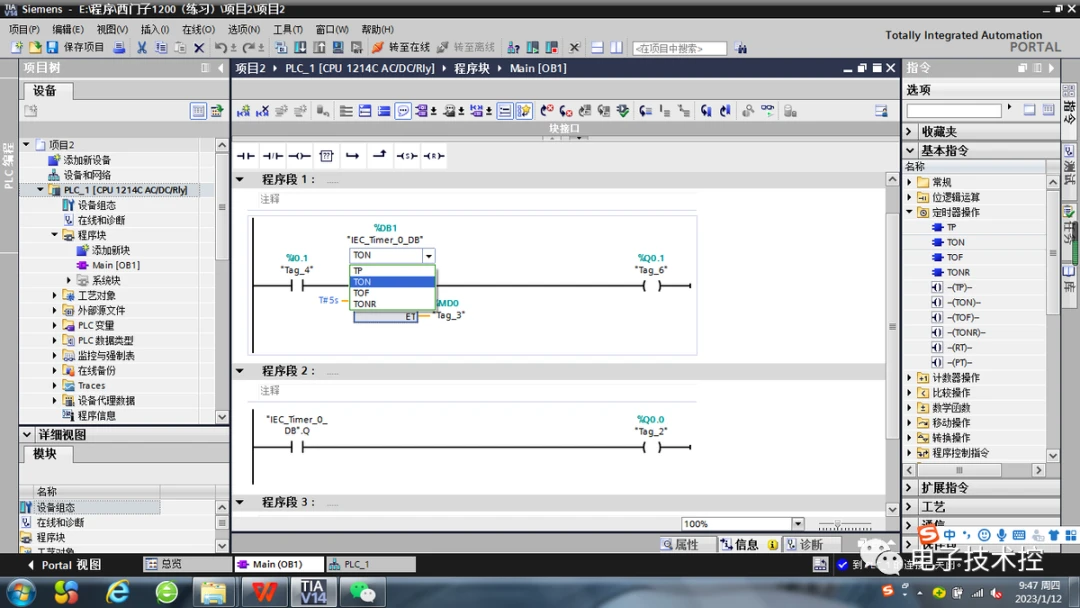

博途软件为了方便我们操作，我们可以直接在程序中修改定时器的类型。 双击下图中的红色框区，就会出现一个下拉菜单，就可以选择我们需要的定时器。

以上是西门子S7-1200PLC定时器常用的一些功能，如有不对的地方，请各位指正。
