鉴于近期常有客户向我司咨询关于USB 3.1 TypeC的引脚定义及工作流程图解释,广佳源电子特将USB 3.1 TypeC的资料进行整理上传,供客户参阅,详情如下：
USB 3.1 Type-C特色:
尺寸小，支持正反插，速度快(10Gb)。这个小是针对以前电脑上的USB接口说的，实际相对Android机上的microUSB还大了点：
USB 3.1 Type-C：8.3mmx2.5mm
microUSB：7.4mmx2.35mm
而lightning：7.5mmx2.5mm
所以，从尺寸上我看不到USB Type-C在手持设备上的优势。而速度，只能看视频传输是否需要了。

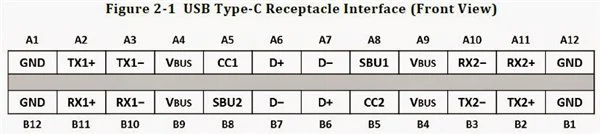

USB 3.1 Type-C引脚定义
可以看到，数据传输主要有TX/RX两组差分信号，CC1和CC2是两个关键引脚，作用很多：
• 探测连接，区分正反面，区分DFP和UFP，也就是主从
• 配置Vbus，有USB Type-C和USB Power Delivery两种模式
• 配置Vconn，当线缆里有芯片的时候，一个cc传输信号，一个cc变成供电Vconn
• 配置其他模式，如接音频配件时，dp，pcie时
电源和地都有4个，这就是为什么可以支持到100W的原因。
不要看着USB Type-C好像能支持最高20V/5A，实际上这需要USB PD，而支持USB PD需要额外的pd芯片，所以不要以为是USB Type-C接口就可以支持到20V/5A。
当然，以后应该会出现集成到一起的芯片。
辅助信号sub1和sub2(Side band use)，在特定的一些传输模式时才用。
d+和d-是来兼容USB之前的标准的。
这里说一下，USB3.0只有一组RX/TX，速度是5Gb，USB Type-C为了保证正反都可以插就用了两组，但实际上数据传输还是只用了一组RX/TX,速度就已经达到10Gb了。如果后面升级协议，两组都传的话就和DisplayPort一样20Gb了。
USB 3.1 TypeC工作流程

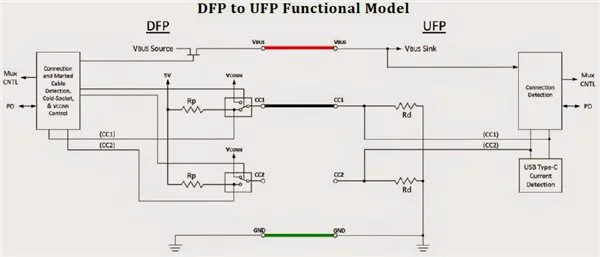

上图DFP (Downstream Facing Port)也就是主，UFP (Upstream Facing Port)为从。除了DFP、UFP，还有个DRP (Dual Role port)，DRP可以做DFP也可以做UFP。当DPR接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。
在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后，CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。而哪个CC pin(CC1，CC2)检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。

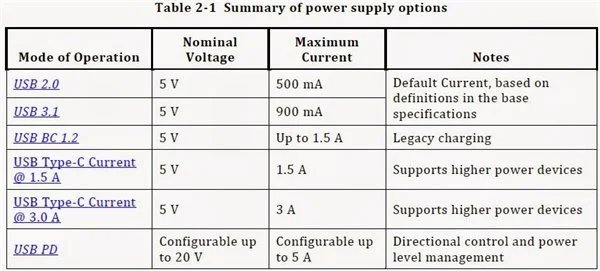

电阻Rd=5.1k，电阻Rp为不确定的值，根据前面的图看到USB Type-C有几种供电模式，靠什么来甄别?就靠Rp的值，Rp的值不一样，CC pin检测到的电压就不一样，然后来控制DFP端执行哪种供电模式。
需要注意的是，上图里画了两个CC，实际上在不含芯片的线缆里只有一根cc线。
含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电(3.3V或5V)，这时就cc端没有下拉电阻Rd，而是下拉电阻Ra，800-1200欧。

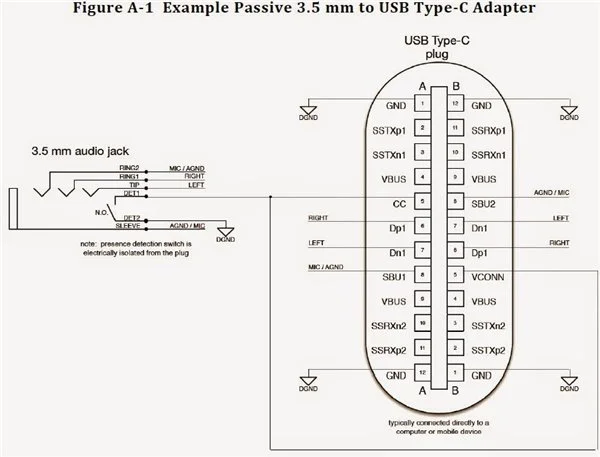

当CC pin两个都接了下拉电阻<=Ra，DFP进入音频配件模式，左右声道，mic都俱全，如上图。
USB Type-C和DisplayPort，PCIE
USB PD是BMC编码的信号，而之前的USB则是FSK，所以存在不兼容，不知道目前市面上有没有能转换的产品。
USB PD是在CC pin上传输，PD有个VDM (Vendor defined message)功能，定义了装置端ID，读到支持DP或PCIe的装置，DFP就进入替代(alternate)模式。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1信号脚改为传输DP信号。AUX辅助由Type-C的SBU1,SUB2来传。HPD是检测脚，和CC差不多，所以共用。
而DP有lane0-3四组差分信号，Type-C有RX/TX1-2也是四组差分信号，所以完全替代没问题。而且在DP协议里的替代模式，可以USB信号和DP信号同时传输，RX/TX1传输USB数据，RX/TX2替换为lane0,1两组数据传输，此时可支持到4k。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1信号脚改为传输PCIe信号。同样的，PCIe使用RX/TX2和SBU1,SUB2来传输数据，RX/TX1传输USB数据。
这样的好处就是一个接口同时使用两种设备，当然了，转换线就可以做到，不用任何芯片。
USB 3.1 Type-C规范制定历程
2008年11月12日USB 3.0推出之后，SuperSpeed带来了5Gbps高速传输效能，附加提供5V/0.9A电源。随着传输速率的要求提高，加上也希望能提升供电能力，2013年1月6日USB IF协会（USB Implementers Forum）正式宣布要推出新的USB 3.0加强版(即USB 3.1)。2013年7月31日宣布正式开始研发SuperSpeed 10Gbps，2013年12月3日USB 3.0 Promoter Group正式宣布USB 3.1诞生。到了2014年6月份Computex Taipei 2014，ASMedia第一家正式展示原生USB 3.1晶片，实现SuperSpeed+，也就是SuperSpeed 10Gbps速率。
总结
USB Type-C终结了长期以来USB插来插去的缺陷，节省了人们大量的时间，换一次方向至少2s吧，按全球10亿人每天插拔一次USB，50%概率插错，共耗时多小时，约为31年，太恐怖了。
一个接口搞定了音视频数据三种，体积还算小。可以预见，以后安卓机可以改为USB Type-C接口了，如果只需要USB2.0的话，只需要重做线缆，不用芯片，成本上完全可以忽略不计。
以上资料为广佳源电子提供,仅供参考,更多相关USB 3.1 Type-C产品请来电咨询。
