数字电路基础

电平特性
数字电路中只有两种电平：高电平和低电平
高电平：5V或者3.3V，取决单片机电源。
低电平：0V
RS232电平：计算机串口的电平
高电平：-12V
低电平：+12V
所以当我们用单片机跟电脑通信的时候，我们要通过各种元器件将单片机的电平转换为计算机可识别的电平才能跟电脑进行通信。

二进制逻辑运算

• “与”运算
  有0得0
  1&1=1 ； 1&0=0 ； 0&0=0 ；


• “或”运算
  有1得1
  1|1=1 ； 1|0=1 ； 0|0=0；


• “非”运算
  1的非得0,0的非得1。
  ~1=0； ~0=1；


• “异或”运算
  必须不同，否则没有（0）
  1^1=0；10=1；0^0=0；



---

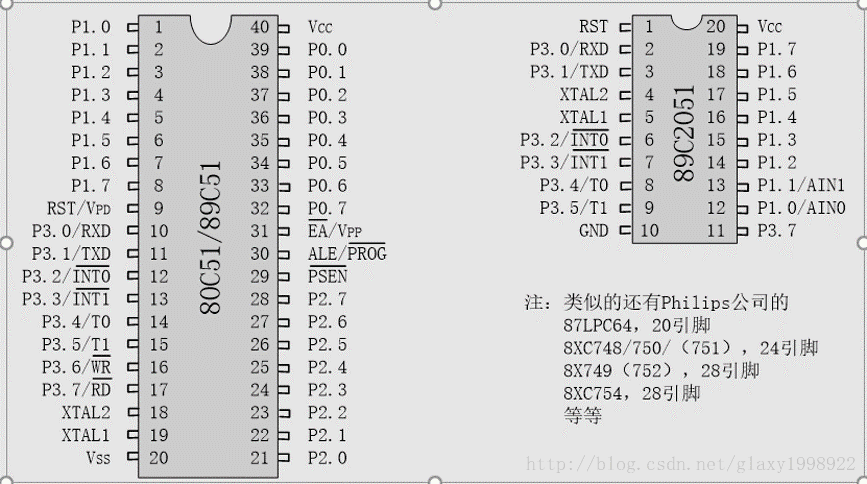

80C51的引脚

P3口第二功能各引脚功能 定义： P3.0：RXD串行口输入
P3.1：TXD串行口输出
P3.2：INT0外部中断0输入
P3.3：INT1外部中断1输入
P3.4：T0定时器0外部输入
P3.5：T1定时器1外部输入
P3.6：WR外部写控制
P3.7：RD外部读控制

---

建立keil工程文件

1.创建工程文件夹
2.创建工程文件
3.选择正确的单片机型号
4.创建新的C语言文件
5.保存并添加C语言文件
6.开始编写程序

---

LED

Light Emitting Diode
LED,即发光二极管，是一种半导体固体发光器件。

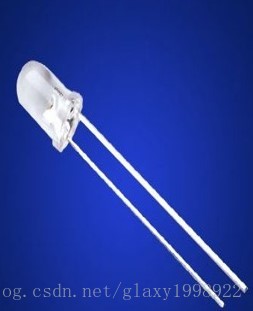

插件

贴片

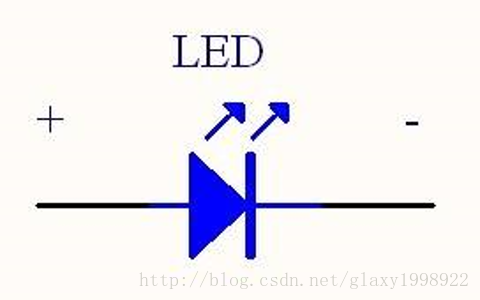

LED 原理图

工作原理：单向导电性

LED的工作是有方向性的，只有当正级接到LED阳极，负极接到LED的阴极的时候才能工作，如果反接LED是不能正常工作的。

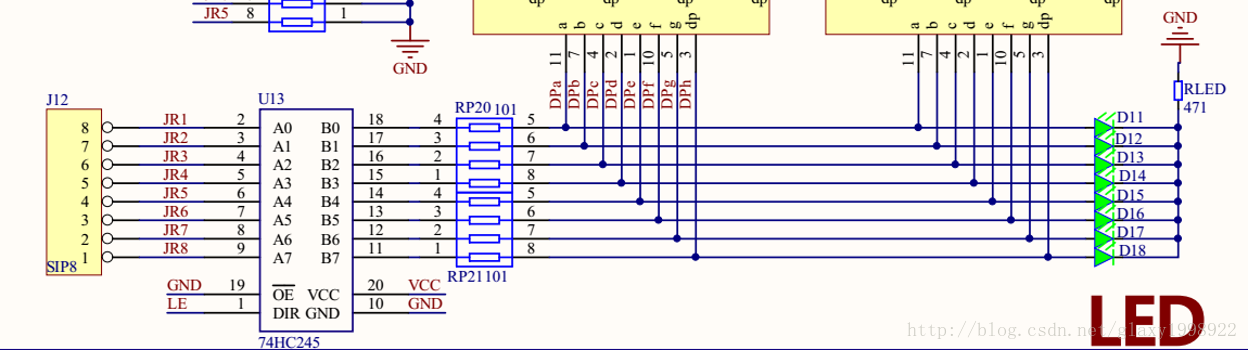

开发板LED原理图

点亮LED

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13

---

LED闪烁

1.C语言常用的预处理命令

typedef使用
typedef unsigned char u8;
typedef unsigned int u16;（后面要加分号）

新定义一些常用的关键词，可以增强程序的可移植性，因为在不同的编译软件上面，C语言的数据类型的关键词的位宽是不一样;
}
2.延时函数

• 1
• 2
• 3
• 4

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22

---

LED流水灯

1.C语言常用预处理命令

#define使用 #define A P0(注意后面不用加分号)

2.循环左移右移函数

crol(a,b);循环左移函数，a是左移的值，b是左移的位数。包含在instrins.h库函数里面。
cror(a,b);循环右移函数，a是右移的值，b是右移的位数。包含在instrins.h库函数里面。

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37

静态数码管

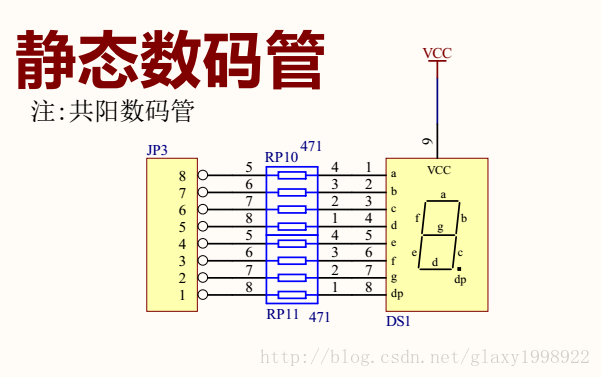

原理图

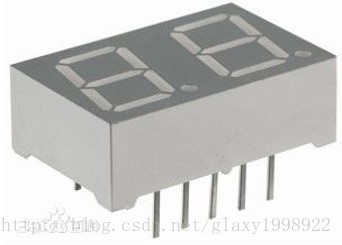

led数码管（LED Segment Displays）由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。
LED数码管根据LED的不同接法可以分为2类：共阴和共阳。

封装

工作原理

因为是共阳数码管，所以控制端为低电平才能导通，LED发光，所以如果需要静态数码管显示固定字符只要找到对应的端口状态，进而控制显示字符。

静态数码管控制

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

---
