若要调用DLL，首先必须确定该库是C / C ++ DLL还是Microsoft .NET Assembly / .NET DLL。

若要确定您具有哪种类型的库，可以检查DLL文件的可移植可执行（PE）标头。

1. 如果没有头文件，请查找头文件（* .h）或函数原型定义，请跳至步骤4。
2. 确定您要调用的功能。请注意，函数的参数是否包含原始数据类型参数（例如int，char，double等），或者它们是否包含复杂的数据类型（例如struct，数组或向量）。

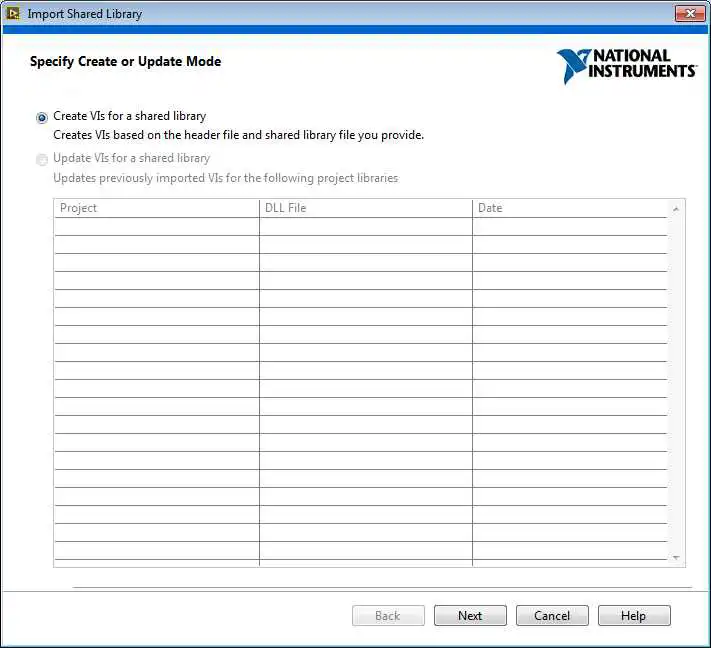

3. 如果函数不包含任何复杂的数据类型，并且您具有头文件（* .h），则可以使用导入共享库向导创建一个包含该头文件中的函数的LabVIEW库。您可以在工具»导入»共享库（.dll）...中找到该选项。继续执行向导。

ol start="4">

如果没有头文件，则需要使用“ 调用库功能节点”以及.DLL的正确文档。下图显示了调用库功能节点在托盘中的位置：

img alt="" src="https://www.xkablog.com/uploads/202504/23/ca5d51ce07f27e7b.webp?eid=ka03q000000lSTl&feoid=00N3q00000HUsuI&refid=0EM0Z000000RAzI">

双击“呼叫库功能节点”以配置该节点。在配置窗口的“

功能”

选项卡上，输入DLL的路径，然后选择要调用的功能。

参数”

选项卡。在这里，您将添加参数并修改返回类型，直到窗口底部的函数原型与DLL的函数定义匹配为止。

1. 为了在LabVIEW中使用.NET程序集，只需使用.NET面板（Connectivity ».NET ）查找所有可用功能。
2. 首先使用构造器节点来实例化.NET程序集中的类。可以通过双击“构造器”节点以打开“选择.NET构造器”对话框来完成。

3. 通过简单地将类引用从构造函数节点连接到属性或调用节点，即可使用属性和调用节点来访问类的属性和方法。如以下VI片段所示。

注意：该图像是LabVIEW片段，其中包含可在项目中重复使用的LabVIEW代码。要使用代码段，请右键单击图像，将其保存到计算机，然后将文件拖到LabVIEW图表上。

.NET DLL也称为.NET程序集，在.NET编程中很有用。 .NET DLL使用公共语言运行库（CLR）和.NET Framework来管理DLL中的功能。

请注意，如果您的复杂数据类型是具有多个原始数据类型（int，double，char）的结构，则可以使用基于C的语言创建包装DLL，以简化函数调用。

C / C ++结构并不总是与LabVIEW数据类型直接相关，并且包装DLL可以适当地提取复杂结构的内容并将其转换为原始术语。例如，您正在使用的DLL利用C中的结构，其中包含char *（ 字符串或字符数组）。包装器DLL可以包含带有char *参数的包装器函数，该参数将char *放入结构中，并依次调用原始DLL。在LabVIEW中，您可以调用包装DLL函数。或者，如果您具有DLL源代码，则可以直接修改DLL，以便它采用char *而不是结构。

LabVIEW示例查找器提供了完整且实用的示例，说明了如何在LabVIEW中正确调用外部代码。查看 帮助>>查找示例>>与外部应用程序通信到此这篇labview调用dll动态库输出参数（labview 动态调用vi）的文章就介绍到这了,更多相关内容请继续浏览下面的相关推荐文章，希望大家都能在编程的领域有一番成就！
