注意：此工程文件只供娱乐学习diy智能排插使用，禁止批量生产售卖!
1、ESP8266+Blinker+小爱天猫小度+本地控制+手机配网四路开关，继电器高电平驱动。
（小爱天猫只用手机app和音箱测试过正常使用，小杜没有智能音箱测试）
2、315,433无线模块可控制，对码为点动模式。本地四个按键可控制。
3、8266模块可以用某宝转接小板，也可直接焊在PCB上。
4、供电可以用220V转5V/2A模块，typec5V或外接DC座5V适配器（F1保险可以直接一坨锡）。
5、增加TTL烧写端口，为了配合433模块的点动控制，遥控器按钮按下时D0,D1,D2,D3输出高电平，所以输出脚加了三极管反相电路。
6、注意代码为网上copy.ino的继电器低电平触发。需把定义继电器信号、定义本地开关信号的GPIO改成和原理图对应，copy.ino代码里面LOW/HIGH再稍微修改就可适应我的实验板，当然会搞代码的完全可以自己写。2024年10月想加个切换ssid重新配网功能，不会弄失败！
7、代码中char auth[] = "abc"; //Blinker APP中申请获取到的Secret Key(密钥)
要把abc替换成自己Blinker APP新建设备的密匙，然后再编译为bin烧录文件。
8、最终代码为：自用4Relay_HIGH.ino，编译后可通过TTL端口加KEY_3重复烧录。

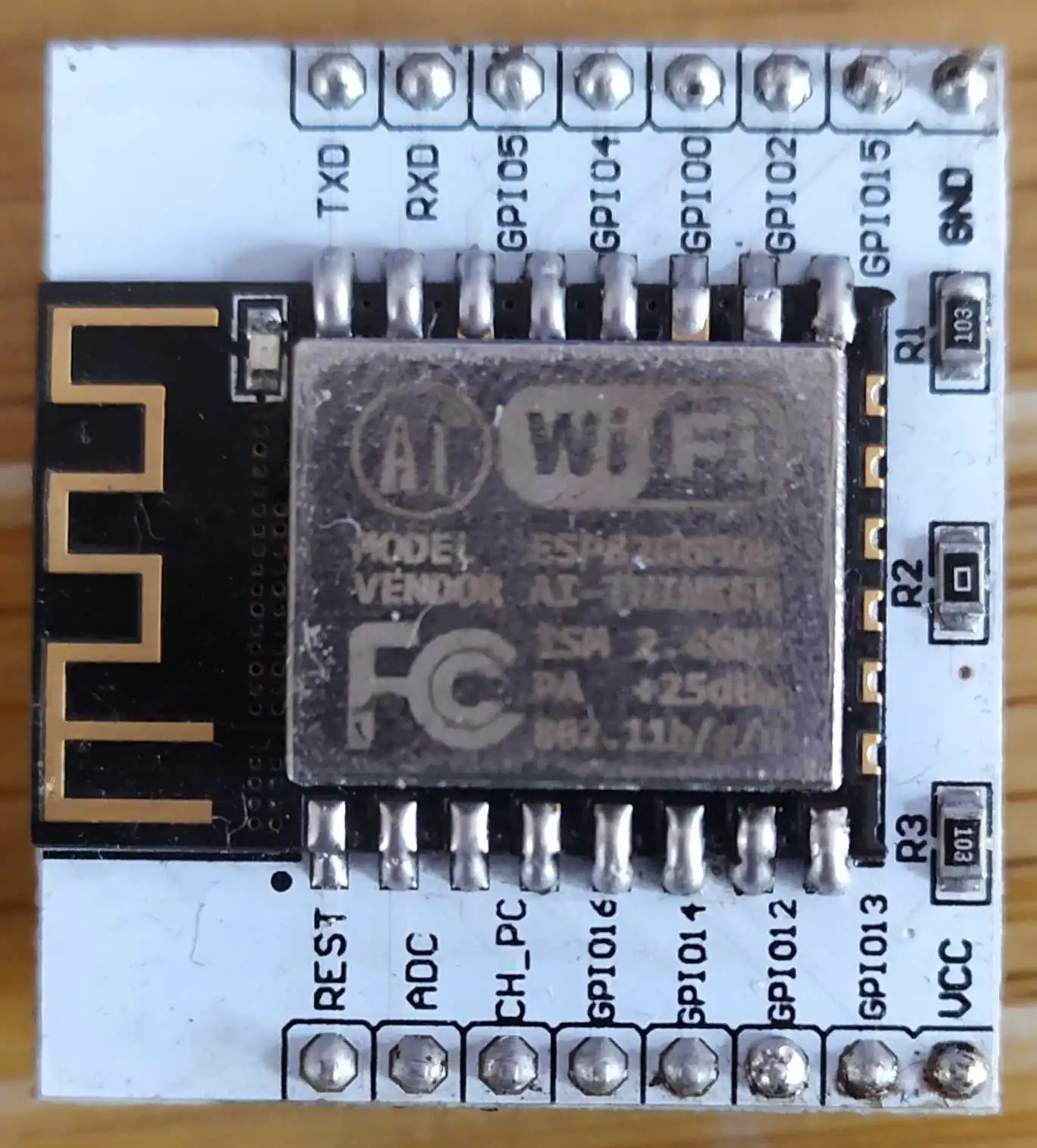

转接小板

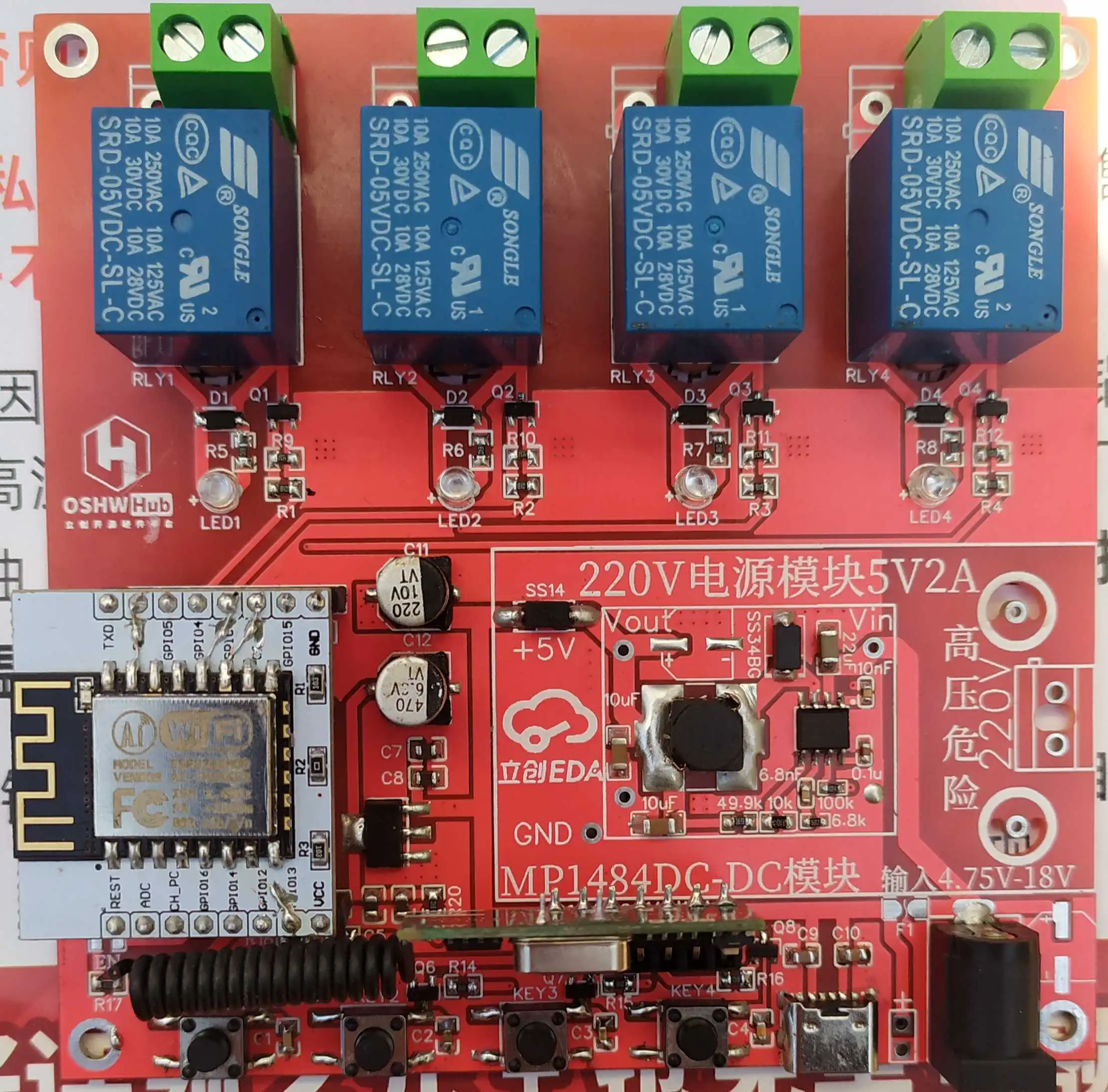

第一代PCB

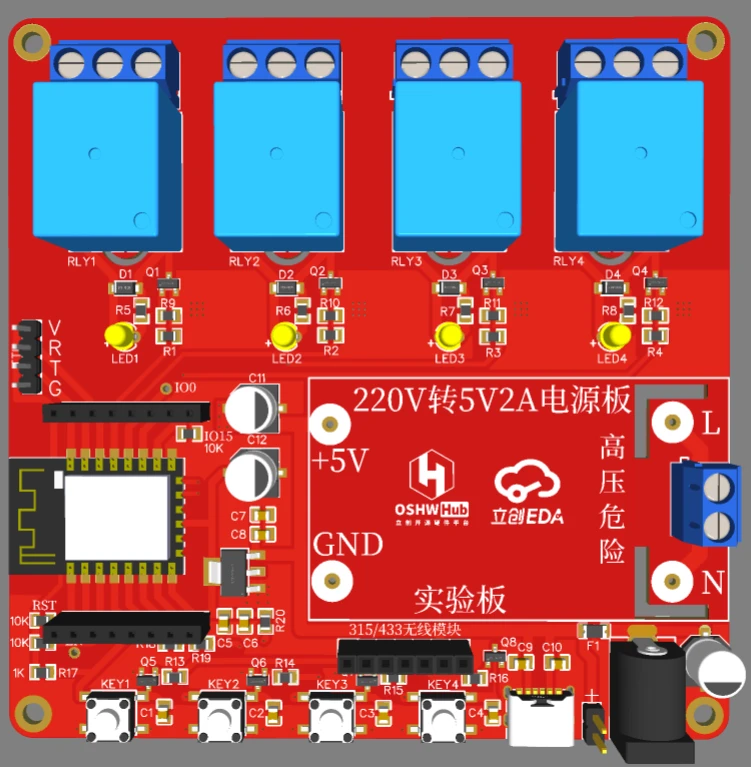

二代3D图
blinker点灯APP界面

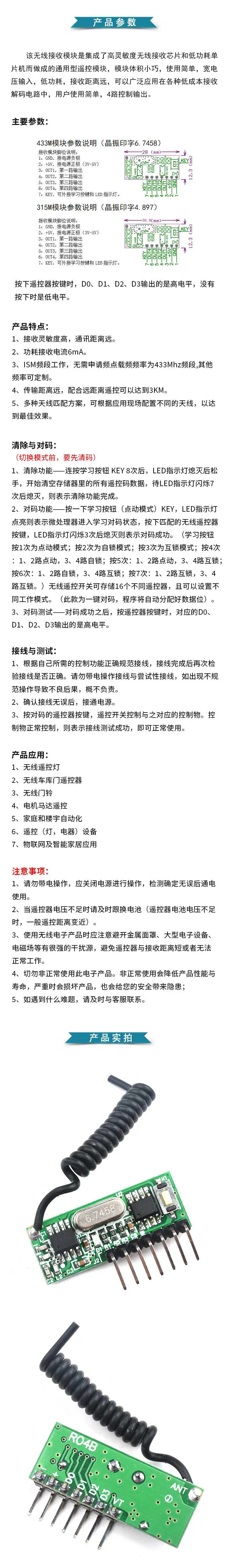

315、433模块说明
