MAX232引脚图 接线图 电路图 及RS232引脚定义
(已确认正确)
MAX232是一种把电脑的串行口RS232信号电平（-10 ，+10v）转换为单片机所用到的TTL信号点平（0 ，+5）的芯片，这个芯片的价格比较贵大约要5元.

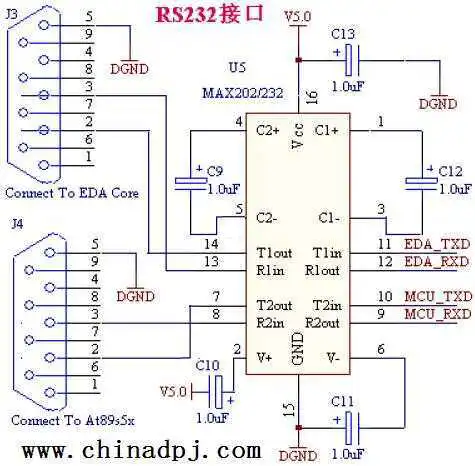

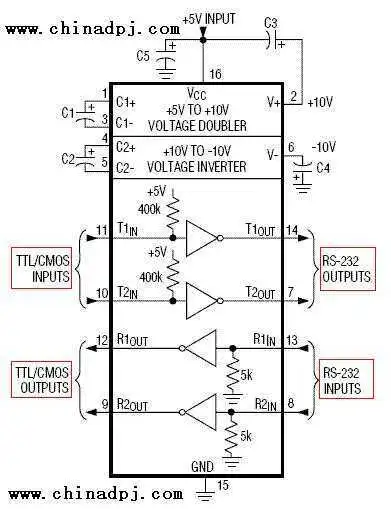

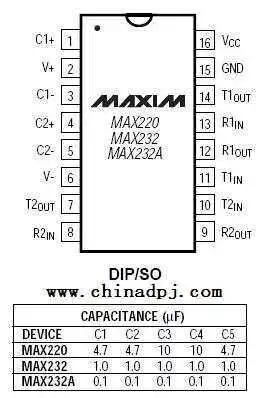

下图为MAX232引脚图和接线图，及RS232引脚定义，带有转串口的电路。

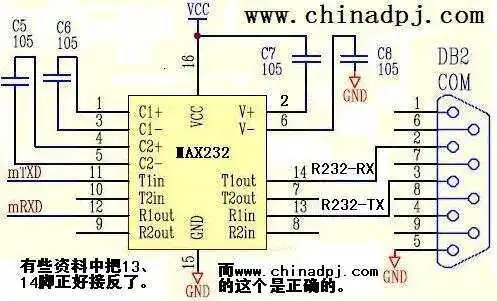

max232电路:

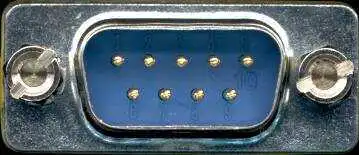

RS232引脚定义:
引脚 定义 符号
1 载波检测 DCD
2 接收数据 RXD
3 发送数据 TXD
4 数据终端准备好 DTR
5 信号地 SG
6 数据准备好 DSR
7 请求发送 RTS
8 清除发送 CTS
9 振铃提示 RI
《max232和max3232有什么区别？》见：http://wwwhttp://www.360doc.com/content/16/0518/00/article/show.asp?id=617
[本站 www.(中国单片机网）,摘自 http://elecfans.com/article/88/143/2007/200711085856.html 、http://wwwhttp://www.360doc.com/content/16/0518/00/chip/158.html、http://elecfans.com/article/88/196/2008/200801057002.html]
