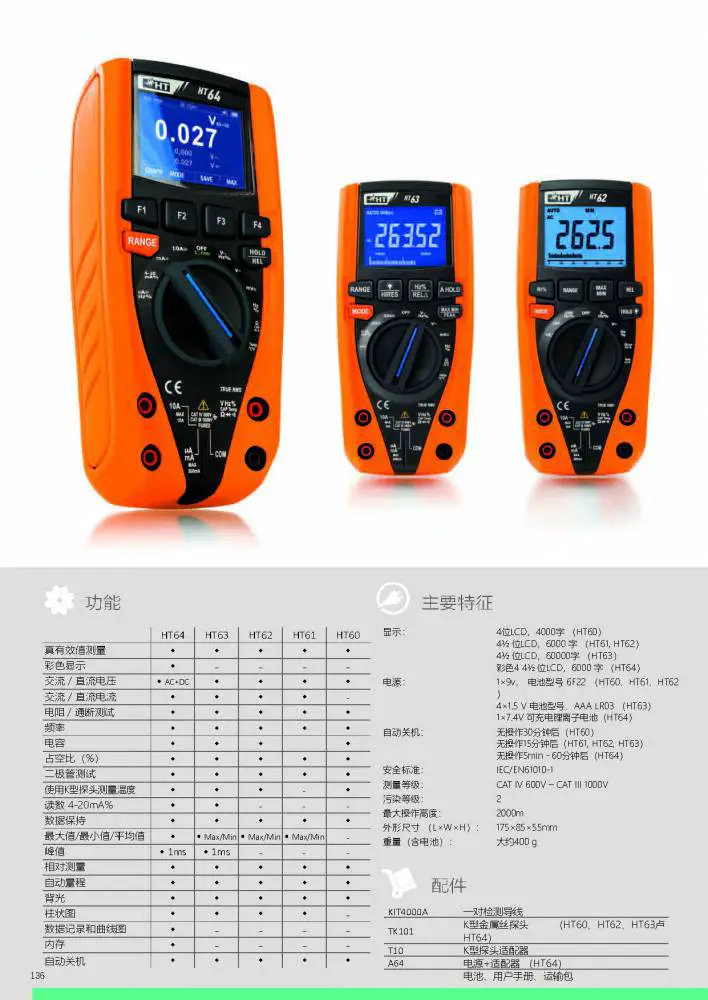

一、 产品概述
HT61是具有数据记录仪功能的真有效值万用表，新一系列HT专业万用表是在严格用户使用处进行重大研究的成果，即在测量仪器的选择受严格的精度、可靠性与测量安全测试的实验室中、甚至是条件下进行的研究。因此，该型万用表品种齐全，能够测量真有效值，符合CAT IV 600V的要求。各种型号具有自动量程功能，带背光显示。设计非常新颖、美观，具有人体工程学特点，*的易用性。
二、 产品功能
1. 真有效值
2. AC/DC电压
3. AC/DC电流
4. 频率
5. 工作周期
6. 电阻与通断测试
7. 二极管测试
8. 工作周期
9. 数据保持
10. 值/小值
11. 相对测量
12. 自动量程
13. 背光
14. 柱状图
15. 自动关机
三、 技术参数
1. 技术参数
度表示为 [%读数 + (数字. 位数*分辨率)] 在 18°C ? 28°C, <75%HR
直流电压
度：±(1.0%rdg + 2dgt) 输入阻抗：>10MW 超载保护：1000VDC/ACrms
量程：600.0mV 分辨率：0.1mV
量程：6,000V 分辨率：0,001V
量程：60.00V 分辨率：0.01V
量程：600.0V 分辨率：0.1V
量程：1000V 分辨率：1V
真有效值交流电压
超载保护：1000VDC/ACrms
量程：6.000V 分辨率：0.001V 度(50Hz?60Hz)：±(1.0%rdg + 8dgt)
度(61Hz?400Hz)：±(2.0%rdg + 8dgt)
量程：60.00V 分辨率：0.01V 度(50Hz?60Hz)：±(1.0%rdg + 8dgt)
度(61Hz?400Hz)：±(2.0%rdg + 8dgt)
量程：600.0V 分辨率：0.1V 度(50Hz?60Hz)：±(1.0%rdg + 8dgt)
度(61Hz?400Hz)：±(2.0%rdg + 8dgt)
量程：1000V 分辨率：1V 度(50Hz?60Hz)：±(1.2%rdg + 3dgt)
度(61Hz?400Hz)：±(2.5%rdg + 3dgt)
(*) Accuracy specified from 5% to of the measuring range, Input impedance: > 10MW
Crest factor: ?3 (up to 500V), ?1.5 (up to 1000V)
直流电流
度：±(1.0%rdg + 3dgt) 超载保护：Quick fuse 800mA/1000V(输入mA, mA)
量程：600.0mA 分辨率：0.1mA
量程：6000mA 分辨率：1mA
量程：60.00mA 分辨率：0.01mA
量程：600.0mA 分辨率：0.1mA
度：±(1.5%rdg + 3dgt) 超载保护：Quick fuse 10A/1000V (输入10A)
量程：6.000A 分辨率：0.001A
量程：10.00A (*) 分辨率：0.01A
(*) 20A for max 30s with not declared accuracy
真有效值交流电流
度(40Hz?400Hz):±(1.5%rdg + 3dgt) 超载保护:Quick fuse 800mA/1000V
量程:600.0mA 分辨率:0.1mA
量程:6000mA 分辨率:1mA
量程:60.00mA 分辨率:0.01mA
量程:600.0mA 分辨率:0.1mA
度(40Hz?400Hz):±(2.0%rdg + 3dgt) 超载保护:Quick fuse 10A/1000V
量程:6.000A 分辨率:0.001A
量程:10.00A () 分辨率:0.01A
(*) Accuracy specified from 5% to of the measuring range, () 20A for max 30s with not declared accuracy
二极管测试
功能:
测试电流:<0.9mA 开路电压:2.8VDC 超载保护:1000VDC/ACrm
电阻与连续性测试
蜂鸣器:<100W 超载保护:1000VDC/ACrms
量程:600.0W 分辨率:0.1W 度:±(1.0%rdg + 4dght)
量程:6.000kW 分辨率:0.001kW 度:±(1.0%rdg + 4dght)
量程:60.00kW 分辨率:0.01kW 度:±(1.0%rdg + 4dght)
量程:600.0kW 分辨率:0.1kW 度:±(1.0%rdg + 4dght)
量程:6.000MW 分辨率:0.001MW 度:±(1.0%rdg + 4dght)
量程:60.00MW 分辨率:0.01MW 度:±(2.0%rdg + 10dgt)
频率
量程:10Hz ? 400Hz 分辨率:0.001Hz
度:±(1.2%rdg + 2dgt) 超载保护:1000VDC/ACrms
Sensitivity: 15Vrms (voltage), 10Arms (current)
频率
度:±(0.1%rdg + 2dgt) 超载保护:1000VDC/ACrms
量程:9.999Hz 分辨率:0.001Hz
量程:99.99Hz 分辨率:0.01Hz
量程:999.9Hz 分辨率:0.1Hz
量程:9.999kHz 分辨率:0.001kHz
量程:99.99kHz 分辨率:0.01kHz
量程:999.9kHz 分辨率:0.1kHz
量程:9.999MHz 分辨率:0.001MHz
量程:40.00MHz 分辨率:0.01MHz
Sensitivity: >0.8Vrms (@ 20% ? 80% duty cycle) and f<100kHz; >5Vrms (@ 20% ? 80% duty cycle) and f>100kHz
占空比
量程:0.1% ? 99.9% 分辨率:0.01% 度:±(1.5%rdg + 5dgt)
Pulse frequency range: 5Hz ? 150kHz, Pulse amplitude: 100ms ? 100ms
2. 参考标准
安全标准: IEC/EN61010-1
电磁兼容: IEC/EN 61326-1
绝缘性: 双绝缘
污染等级: 2
过电压等级： CAT IV 600V, CAT III 1000V
测量类别: CAT III 600V
可使用高度: 2000m (6562ft)
3. 机械特性
尺寸 (L x W x H): 175 x 85 x 55mm (7 x 3 x 2in)
重量 (含电池): 390g
4. 电源供应
电池类型: 1x9V 电池类型： NEDA 1604 IEC 6F22
电池电量过低表示: 显示“””
保险丝: F10A/1000V, 10 x 38mm (输入10A)
F800mA/1000V, 6 x 32mm (输入 mAmA)
5. 显示器
转换: 真有效值
特性： 4位数 LCD ，6000字 ，背光，直方图
采样频率 2次/秒
6. 环境条件
参考温度: 18°C ? 28°C (64°F ? 82°F)
工作温度: 5°C ÷ 40°C (41°F ? 104°F)
相对湿度: <80%HR
存储温度: -20° ÷ 60°C (-4°F ? 140°F)
存储湿度: <80%HR
四、 配置清单
1. KIT4000A 一对检测导线
2. TK101
3. T10 K型探头适配器
4. 电池、用户手册、运输包
