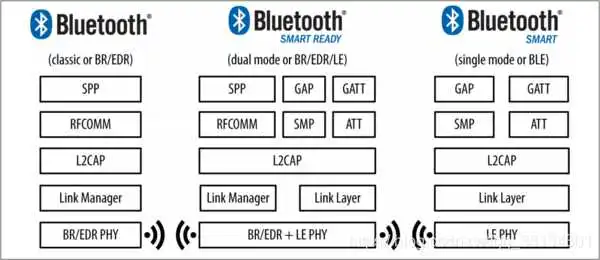

从左到右依次为：经典蓝牙（BR/EDR）、双模蓝牙（同时支持BR/EDR/LE）和低功耗蓝牙（BLE）。其中经典蓝牙和低功耗蓝牙互不兼容。
其实看结构也可以看出双模蓝牙是经典蓝牙和低功耗蓝牙的合集。
（二）、蓝牙原理及应用
1、工作方式
2、应用

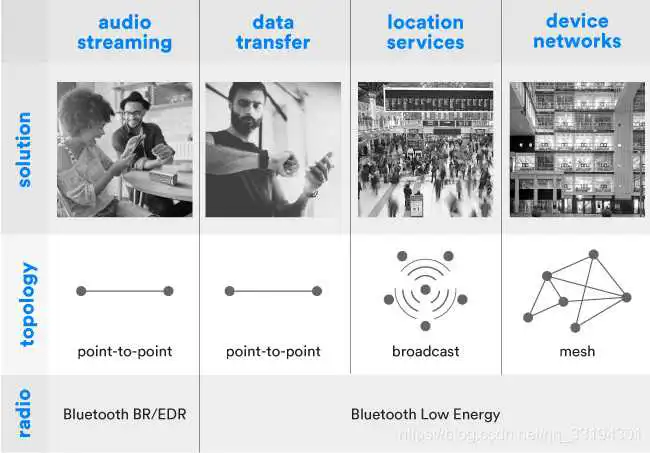

涵盖的领域有汽车、消费类电子产品、家居自动化、医疗和保健、手机、计算机与外设、可穿戴设备、运动和健身、零售和位置导向式服务等。

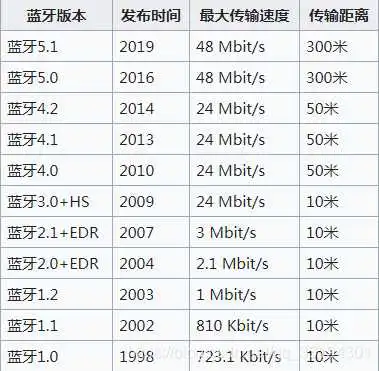

（三）、发展历史
关于L2CAP协议的部分协议：
2、电缆替代协议层（RFCOMM）
3、电话传送控制协议（TCS-BIN）
4、选用协议层（PPP、TCP/IP、UDP、OBEX、WAE/WAP、IrMC、BNEP）
or
（五）、协议规范
蓝牙规范（Bluetooth Profile）是指蓝牙通信在那一种用途下应该使用的通信协议和相关的规范。蓝牙1.1定义的profile有13个。SIG（Special Interest Group）认为蓝牙设备有4个最基本的Profile：
每个设备都有一个唯一48位地址。然而，这些地址通常没有在查询中显示。相反，使用友好的蓝牙名称，这可以由用户设置。当另一个用户扫描设备和配对设备列表时，会出现此名称。在默认情况下，大多数手机都将蓝牙名称设置为手机的制造商和型号。大多数手机和笔记本电脑只显示蓝牙名称，需要特殊程序才能获得更多关于远程设备的信息。（上文是我翻译的，不理解的话可以看原文，链接在最下方，见谅。^^）
为了解决这个冲突，蓝牙使用了一个称为绑定的过程，并通过一个称为配对的过程生成一个绑定。配对过程通过触发特定的请求从用户生成一个键(例如，用户显式地请求添加一个蓝牙设备)，或者它被触发时自动连接到服务，为了安全目的需要对设备进行（第一次）识别。这两种情况分别称为专用绑定和通用绑定。
配对通常涉及到某种程度的用户交互。这种用户交互确认了设备的身份。当配对成功完成时，两个设备之间就会形成一个键，使得这两个设备在未来可以相互连接，而无需重复配对过程来确认设备身份。如果有需要，用户可以删除绑定关系。
配置文件（Profile）：可以理解为一种规范，一个标准的通信协议，它存在于从机中，规范了设备如何工作在一个特定的应用场景。每个配置文件中会包含多个服务（service），每个服务代表从机的一种能力。
特征（Characteristic）： 一个特征包含一个单独的值（value）和0~n个用来描述特征值（characteristics value）的描述符（descriptors）。一个特征可以被认为是一种类型（type），类似于一个类（class）。
描述符(descriptor)：描述符是被定义的特征，用来描述一个特征的值。例如，一个描述符可以指定一个人类可读的描述中，在可接受的范围里特征值，或者是测量单位，用来明确特征的值。
服务（service）：服务是特征的集合。例如，你可以有一个所谓的心率监测器（Heart RateMonitor）服务，其中包括特征，如心率监测器。你可以在bluetooth.org找到关于一系列基于GATT的协议和服务。

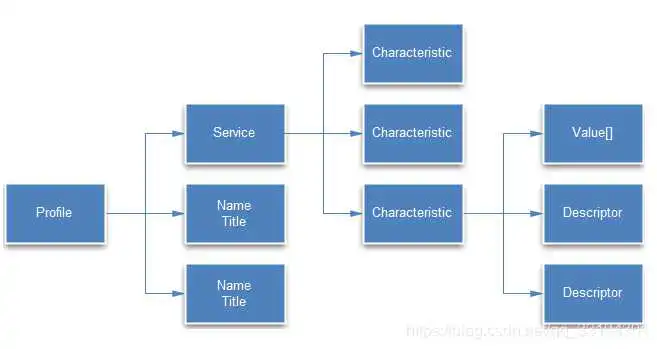

如图所示：蓝牙设备包含多个profile，一个profile有多个service，一个service有多个characteristic，一个characteristic包含一个value和多个的descriptor。

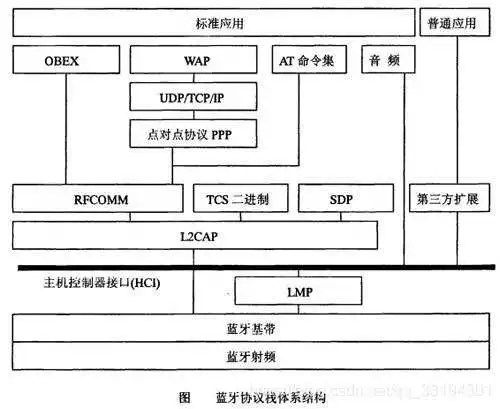

下面这副图就比较形象地描述协议栈：
