蓝牙设备的地址（蓝牙设备地址怎么查询）



关键词：蓝牙核心技术协议无线电频率基带链路控制链路管理
作者：xubin(欢迎转载。请注明作者，请尊重版权。谢谢！)
欢迎指正错误。共同学习、共同进步！

蓝牙核心技术概述（一）：蓝牙概述
蓝牙核心技术概述（二）：蓝牙使用场景
蓝牙核心技术概述（三）： 蓝牙协议规范（射频、基带链路控制、链路管理）
蓝牙核心技术概述（四）：蓝牙协议规范（HCI、L2CAP、SDP、RFOCMM）
蓝牙核心技术概述（五）：蓝牙协议规范（irOBEX、BNEP、AVDTP、AVCTP）

蓝牙协议是蓝牙设备间交换信息所应该遵守的规则。

与开放系统互联（OSI）模型一样。蓝牙技术的协议体系也採用了分层结构。从底层到高层形成了蓝牙协议栈。各层协议定义了所完毕的功能和使用数据分组格式，以保证蓝牙产品间的互操作性。

我国的蓝牙频率在2.402GHz～2.483GHz,蓝牙每一个频道的宽度为1MHz。为了降低带外辐射的干扰，保留上、下保护为3.5MHz和2MHz，79个跳频点中至少75个伪随机码跳动。30S内不论什么一个频点使用时长不能超过0.4S。
2、跳频技术、发射功率、时隙
（1）、发射功率：蓝牙发射功率分三级：一级功率100mW(20dBm)。二级功率2.5mW(4dBm)；三级功率1mW(0dBm)；
（2）、物理信道：蓝牙物理信道有伪随机序列控制的79个跳频点构成，不同跳频序列代表不同的信道。

二、基带与链路控制协议

蓝牙发送数据时，基带部分将来自高层的数据进行信道编码。向下发给射频进行发送；接收数据时，将解调恢复空中数据并上传给基带。基带进行信道编码传送给上层。

作用：跳频选择、蓝牙编址、链路类型、信道编码、收发规则、信道控制、音频规范、安全设置。

1、蓝牙分组编码为小端模式；

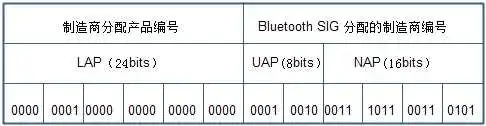

2、蓝牙地址

BD_ADDR：BluetoothDevice Address。

LAP:LowerAddress Part 低地址部分。

UAP: UpperAddress Part 高地址部分；

NAP: Non-significantAddress Part 无效地址部分。

3、蓝牙时钟
每一个蓝牙设备都有一个独立执行的内部系统时钟。称为本地时钟（Local Clock），决定定时器的收发跳频。为了与其它设备同步，本地时钟要加一个偏移量（offset），提供给其它设备同步。

CLKN：本地时钟：
CLKE:估计时钟。扫描寻呼过程中用到；
CLK：设备实际执行的时钟频率。

4、蓝牙物理链路：
通信设备间物理层的数据连接通道就是物理链路。
ACL（Asynchronous Connectionless）异步无连接链路；对时间要求不敏感的数据通信。如文件数据、控制信令等。

（1）、接入码用于同步、直流、载频泄漏偏置补偿标识；
（2）、分组头包括链路信息。确保纠正较多的错误。
分组类型例如以下：

ACL分组形式为：D(M|H)（1|3|5）,D代表数据分组。M代表用2/3比例的FEC的中等速率分组；H代表不使用纠错码的快速率分组；1、3、5分别代表分组所占用的时隙数目；
DM1、DM3、DM5、DH1、DH3、DH5
SCO分组形式为：HV(1|2|3)。HV代表高质量语言分组。1、2、3有效载荷所採用的纠错码方法。1为1/3比例FEC。设备2个时隙发送一个单时隙分组。2为2/3比例FEC，设备4个时隙发送一个单时隙分组；3为不使用纠错码，设备6个时隙发送一个单时隙分组
HV1、HV2、HV3
ALC 分组：

SCO分组：

凝视：D 仅仅对数据段实用，DV分组包括数据段，也包括语言段。

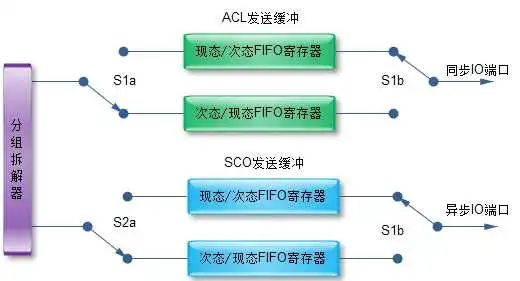

上图为TX缓存。
新分组到达时，ACL链路的RX缓存器要流量控制，SCO数据不须要流量控制；
8、蓝牙基带信道和网络控制
1）、链路控制器状态：
待机、连接
寻呼page、寻呼扫描pagescan、查询inquiry、查询扫描inquiry scan、主设备对应Master Response、从设备对应Slave Response、查询对应inquiry response
2） 、连接状态
激活模式active、呼吸模式sniff、保持模式hold、休眠模式park。
3）、待机状态
待机状态是蓝牙设备缺省低功耗状态。此状态下本地时钟以低精度执行。

蓝牙从待机转入寻呼扫描状态。对其它寻呼进行响应成为从设备；也能够从待机状态进入查询扫描状态。完毕一个完整的寻呼，成为主设备。
9、接入过程
凝视：
IAC Inquiry AccessCode 查询接入码。
GIAC:通用查询接入码 DIAC：专用查询接入码；
DAC：DeviceAccess Code 设备接入码；
LAP：
建立连接，必须使用查询、寻呼；查询过程使用IAC，发现覆盖区域内的设备、设备的地址及其时钟。连接过程使用DAC。建立连接的设备处理寻呼过程。成为主设备。、（1）、查询过程
蓝牙设备通过查询来发现通信范围内的其它蓝牙设备。查询信息分为GIAC、DIAC两种。查询发起设备收集全部对应设备的地址、时钟信息。

扫描区间长度Twindow inquiry scan。

每一个设备都有自己的时钟，使用查询序列相位同样的几率比較小。

（3）、寻呼
主设备使用寻呼发起一个主—从设备连接。通过在不同的跳频点上反复发送从设备DAC来扑捉从设备，从设备在寻呼扫描状态被唤醒，接收寻呼。

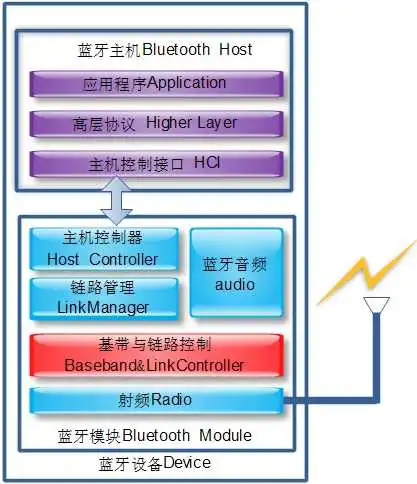

如上图红色部分。负责完毕设备：功率管理、链路质量管理、链路控制管理、数据分组管理、链路安全管理。
