本文在说明如何使用 MAX30102 血氧心律脉搏传感器量测心跳和血氧，关于MAX30102模块的基本使用方法，请参考之前的文章「MAX30102 血氧心律脉搏传感器(一)」。

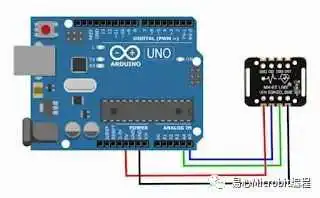

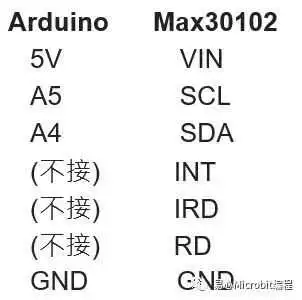

电路接线

注：下图有误， SCL、SDA之接线应该对调才是正确。

测量每分钟心跳数(PRbpm)

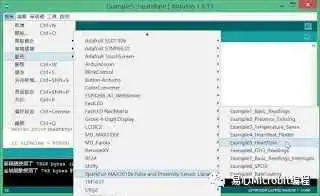

Step1 点击下拉菜单 [档案] > [范例] >[SparkFun MAX3010x Pluse...] ，开启「Example5_HeartRate」。

Step2 上传程序到 Arduino，并打开「串行端口监控窗口」，将鲍率调到 ，您就可以看到有数据传到窗口里。

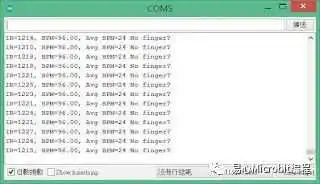

下图是手指尚未按住模块时的数据。

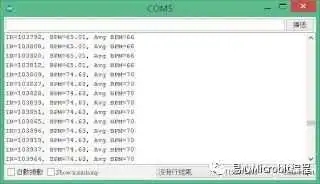

下图是手指按住模块时的数据。

建议您手指按住模块的时间久一些，每分钟心跳数才会比较正确。

测量血氧(%SpO2)

Step1 点击下拉菜单 [档案] > [范例] >[SparkFun MAX3010x Pluse...] ，开启「Example8_SPO2」。

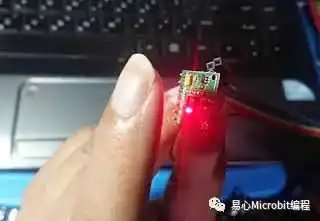

Step2 上传程序到 Arduino，并打开「串行端口监控窗口」，将鲍率调到 ，您会看到窗口里有一行讯息，此时请您用食指按住模块，然后在窗口上面的字段内输入任意一个字，并点击 [传送] 钮。

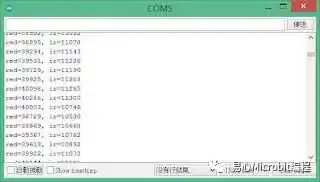

接着您会看到有数据传到窗口里。

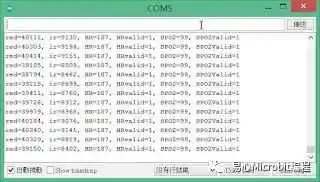

过了数秒后，接着才出现血氧测定的数据，如下图

建议您手指按住模块的时间久一些，血氧数据才会比较正确。

后记

1. 量测心跳和血氧需要一段时间，所以手指要确实按住模块时间久一些，并且在实务上会有音效和屏幕提醒用户何时开始量测，何时结束。

2. 因 MAX30102 模块本身精度和外在环境条件等因素，此实验之心跳和血氧等数据只能仅供参考，如欲求得更精确数据，则有待更多实验数据后进行校正。
