一、HX8357D:
先下指令：
write_cmd(0xB9);
write_para(0xFF);
write_para(0x83);
write_para(0x57);
write_cmd(0xFE );
write_para(0xD0);
read_data(0xFF,one_byte_return);
//Read HX8357-D ID=99h 读0XFF返回0x99刚是HX8357D

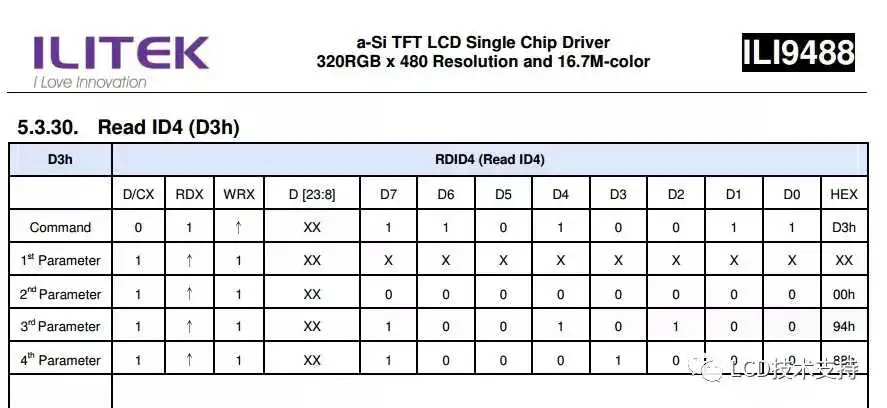

二、ILI9488与ILI9486读ID流程一样
SPI_CS=0;
SPI_RES=1;
Delay(480); // delay 120 ms
三、ILI9481读BF寄存器，可以读到ID，第四，第五个字节为需要的ID
复位过后写C6H再去读BFH
SPI_RES=1;
Delay(480); // delay 120 ms
//3W-SDA read id
SPI_WriteComm(0xC6);
SPI_WriteData(0X80); //SDA读使能
id1=Read_chipID(0XBF); //byte1=0X02
id2=Read_chipID(0XBF); //byte2=0x04有用
id3=Read_chipID(0XBF); //byte3=0X94 有用
id4=Read_chipID(0XBF); //byte4=0X81 有用
id5=Read_chipID(0XBF); //byte5=0XFF 有用
}
DIR=0; //MCU send data to driver ic
DIR=1; //MCU read data from driver ic
送完初始化后先下以下指令
write_cmd(0xc6);
write_dat(0x82);
四、ST7796S读BF寄存器，可以读到ID，第三，第四个字节为需要的ID值
复位过后：FBH送偏移量，再读D3H
SPI_RES=1;
Delay(480); // delay 120 ms
id3=Read_chipID(0xd3);
id3=Read_chipID(0xd3);
}
DIR=1; //MCU read data from driver ic
以上读代码都是基于51单片机实现，仅供参考
