01H-读线圈状态

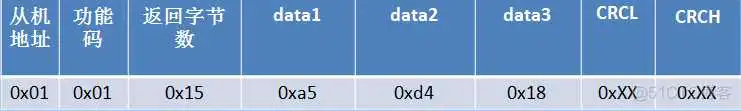

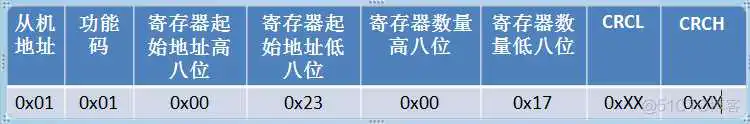

上表中data1表示0x0023-0x002a的线圈状态，data1的最低位代表最低地址的线圈状态，可以理解为小端模式；

data2表示地址0x002b-0x0033的线圈状态，如下表：

02H-读离散输入状态

1)：读离散输入寄存器，位操作，可读单个或多个，协议类似功能码0X01协议，此处省；

03H-读保持寄存器

1)描述：读保持寄存器，字节指令操作，可读单个或者多个；
2)发送指令：
从机地址0x01，保持寄存器起始地址0x0032，读2个保持寄存器

注：CRC是低位在前，高位在后，图片有误

3)响应：

注：CRC是低位在前，高位在后，图片有误

数据存储顺序

04H-读输入寄存器

1)描述：读输入寄存器，字节指令操作，可读单个或者多个；
2)发送指令：同03H；
3)响应：同03H；

05H-写单个线圈

1)描述：写单个线圈，位操作，只能写一个，写0xff00表示设置线圈状态为ON，写0x0000表示设置线圈状态为OFF
2)发送指令：
设置0x0032线圈为ON；

注：CRC是低位在前，高位在后，图片有误

06H-写单个保持寄存器

1)描述：写单个保持寄存器，字节指令操作，只能写一个；
2)发送指令：
写0x0032保持寄存器为0x1232;

注：CRC是低位在前，高位在后，图片有误

3)响应：同发送指令；

0FH-写多个线圈

1)描述：写多个线圈寄存器。若数据区的某位值为“1”表示被请求的相应线圈状态为ON，若某位值为“0”，则为状态为OFF。
2)发送指令：
线圈地址为0x04a5，写12个线圈，

3)响应：

注：CRC是低位在前，高位在后，图片有误

10H-写多个保持寄存器

1)描述：写多个保持寄存器，字节指令操作，可写多个；
2)发送指令：
保持寄存器起始地址为0x0034,写2个寄存器4个字节的数据；

注：CRC是低位在前，高位在后，图片有误

注：CRC是低位在前，高位在后，图片有误
